门式起重机检查验收表
合集下载
建筑起重机械检查表(监理单位)
5
是否审核起重机械的使用登记文件
6
是否审核起重机械的安装单位的资质证书
7
是否审核起重机械的安装单位的安全生产许可证
8
是否审核起重机械的安装单位的特种作业人员证件
9
是否审核起重机械的使用单位的资质证书
10
是否审核起重机械的使用单位的安全生产许可证
11
是否审核起重机械的使用单位的特种作业人员证件
12பைடு நூலகம்
是否审核起重机械的安装（拆卸）专项施工方案
建筑起重机械检查表（监理单位）
项目名称：
监理单位:
现场使用机械数量
塔 吊
（台）
物料提升机
（台）
吊篮
（台）
施工升降机
（台）
门式起重机
（台）
其他
（台）
序号
检查项目
自查结果
1
起重机械内业资料
是否审核起重机械的制造许可证
2
是否审核起重机械的产品合格证
3
是否审核起重机械的制造监督证明
4
是否审核起重机械的备案文件
13
是否参加验收
序号
检查项目
自查结果
14
现场检查
是否监督安装（拆卸）单位按所编制的专项方案施工
15
是否对机械的日常使用情况进行监督、检查
16
是否对发现的安全生产事故隐患责令限期整改，并复查整改到位
17
对发现的安全隐患，安装（拆卸）/使用单位拒不整改时，是否及时向建设单位或者属地住建部门报告
建筑起重机械自查结论：
单位：（盖章）
自查人签名： 自查日期： 法人代表（总监）：（签名）
是否审核起重机械的使用登记文件
6
是否审核起重机械的安装单位的资质证书
7
是否审核起重机械的安装单位的安全生产许可证
8
是否审核起重机械的安装单位的特种作业人员证件
9
是否审核起重机械的使用单位的资质证书
10
是否审核起重机械的使用单位的安全生产许可证
11
是否审核起重机械的使用单位的特种作业人员证件
12பைடு நூலகம்
是否审核起重机械的安装（拆卸）专项施工方案
建筑起重机械检查表（监理单位）
项目名称：
监理单位:
现场使用机械数量
塔 吊
（台）
物料提升机
（台）
吊篮
（台）
施工升降机
（台）
门式起重机
（台）
其他
（台）
序号
检查项目
自查结果
1
起重机械内业资料
是否审核起重机械的制造许可证
2
是否审核起重机械的产品合格证
3
是否审核起重机械的制造监督证明
4
是否审核起重机械的备案文件
13
是否参加验收
序号
检查项目
自查结果
14
现场检查
是否监督安装（拆卸）单位按所编制的专项方案施工
15
是否对机械的日常使用情况进行监督、检查
16
是否对发现的安全生产事故隐患责令限期整改，并复查整改到位
17
对发现的安全隐患，安装（拆卸）/使用单位拒不整改时，是否及时向建设单位或者属地住建部门报告
建筑起重机械自查结论：
单位：（盖章）
自查人签名： 自查日期： 法人代表（总监）：（签名）

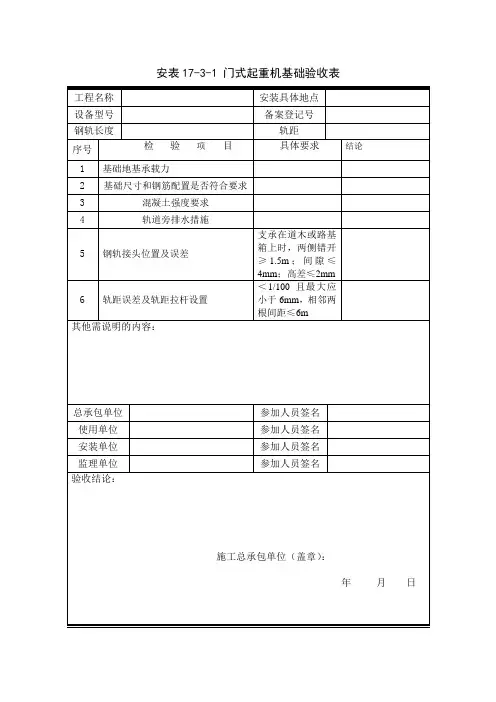

安表17-3-1 门式起重机基础验收表
安表17-3-1门式起重机基础验收表
工程名称
安装具体地点
设备型号
备案登记号
钢轨长度
轨距
序号
检验项目
具体要求
结论
1基础地基承ຫໍສະໝຸດ 力2基础尺寸和钢筋配置是否符合要求
3
混凝土强度要求
4
轨道旁排水措施
5
钢轨接头位置及误差
支承在道木或路基箱上时，两侧错开≥1.5m；间隙≤4mm；高差≤2mm
6
轨距误差及轨距拉杆设置
＜1/100且最大应小于6mm，相邻两根间距≤6m
其他需说明的内容：
总承包单位
参加人员签名
使用单位
参加人员签名
安装单位
参加人员签名
监理单位
参加人员签名
验收结论：
施工总承包单位（盖章）：
年 月 日
注：1、应根据使用说明书或者相关规范明确承载力等具体要求数值。
2、对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值。
工程名称
安装具体地点
设备型号
备案登记号
钢轨长度
轨距
序号
检验项目
具体要求
结论
1基础地基承ຫໍສະໝຸດ 力2基础尺寸和钢筋配置是否符合要求
3
混凝土强度要求
4
轨道旁排水措施
5
钢轨接头位置及误差
支承在道木或路基箱上时，两侧错开≥1.5m；间隙≤4mm；高差≤2mm
6
轨距误差及轨距拉杆设置
＜1/100且最大应小于6mm，相邻两根间距≤6m
其他需说明的内容：
总承包单位
参加人员签名
使用单位
参加人员签名
安装单位
参加人员签名
监理单位
参加人员签名
验收结论：
施工总承包单位（盖章）：
年 月 日
注：1、应根据使用说明书或者相关规范明确承载力等具体要求数值。
2、对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值。
起重机械安全专项检查表
起重机应当在危险部位设置明显可 见的安全警示标志，在操纵位置应 当设置安全使用说明和控制报警信 号。
57
跨度大于40m的门式起重机，是否 设置偏斜显示或者限制装置。
58
起升高度大于50m的露天工作起 重机是否安装风速仪，并且是否安 装在起重机上部迎风处。
59
当2台以上（含2台）的起重机械 或者起重小车运行在同一轨道上 时，或者不同一轨道并且有碰撞可 能时，是否装设防碰撞装置。
50
起重机上外露的有伤人可能的运动 零部件，如开式齿轮、联轴器、传 动轴等，均应当设置防护罩（栏）。 在露天工作的起重机上的电气设备 应当采取防雨措施。
51
起重机的斜梯、通道和平台的设置， 应当满足净空高度、净空宽度等安 全作业要求，设置的栏杆应当符合GB/T3811和GB6067的有关要求， 起到有效地保护作用。
27
当车轮出现下列情况之一时，应当 予以报废：
（一）影响性能的表面缺陷；
（二）轮缘厚度磨损达到原厚度的
50%；
（三）轮缘厚度弯曲变形达到原厚度 的 20%;
（四）踏面厚度磨损达到原厚度的
15%；
运行速度彳低于或者等于50m/min,车轮椭圆度达到1mm；运行速度高 于50m/min,车轮椭圆度达到0.5mm时，也应当予以报废。
（一）起重机司机室位于大车滑触线 一侧时，在有触电危险的区段，通 向起重机的梯子和走台与滑触线间 设置防护板进行隔离；
（二）起重机大车滑触线侧设置防护 装置，以防止小车在端部极限位置 时因吊具或钢丝绳摇摆而与滑触线 意外接触；
（三）多层布置桥式起重机时，下层 起重机采用电缆或者安全滑触线供 电。
56
32
起重机应当由专用馈电线供电。起 重机专用馈电线进线端应当设置总 断路器，总断路器的出线端不应当 与起重机无关的其他设备连接。
57
跨度大于40m的门式起重机，是否 设置偏斜显示或者限制装置。
58
起升高度大于50m的露天工作起 重机是否安装风速仪，并且是否安 装在起重机上部迎风处。
59
当2台以上（含2台）的起重机械 或者起重小车运行在同一轨道上 时，或者不同一轨道并且有碰撞可 能时，是否装设防碰撞装置。
50
起重机上外露的有伤人可能的运动 零部件，如开式齿轮、联轴器、传 动轴等，均应当设置防护罩（栏）。 在露天工作的起重机上的电气设备 应当采取防雨措施。
51
起重机的斜梯、通道和平台的设置， 应当满足净空高度、净空宽度等安 全作业要求，设置的栏杆应当符合GB/T3811和GB6067的有关要求， 起到有效地保护作用。
27
当车轮出现下列情况之一时，应当 予以报废：
（一）影响性能的表面缺陷；
（二）轮缘厚度磨损达到原厚度的
50%；
（三）轮缘厚度弯曲变形达到原厚度 的 20%;
（四）踏面厚度磨损达到原厚度的
15%；
运行速度彳低于或者等于50m/min,车轮椭圆度达到1mm；运行速度高 于50m/min,车轮椭圆度达到0.5mm时，也应当予以报废。
（一）起重机司机室位于大车滑触线 一侧时，在有触电危险的区段，通 向起重机的梯子和走台与滑触线间 设置防护板进行隔离；
（二）起重机大车滑触线侧设置防护 装置，以防止小车在端部极限位置 时因吊具或钢丝绳摇摆而与滑触线 意外接触；
（三）多层布置桥式起重机时，下层 起重机采用电缆或者安全滑触线供 电。
56
32
起重机应当由专用馈电线供电。起 重机专用馈电线进线端应当设置总 断路器，总断路器的出线端不应当 与起重机无关的其他设备连接。

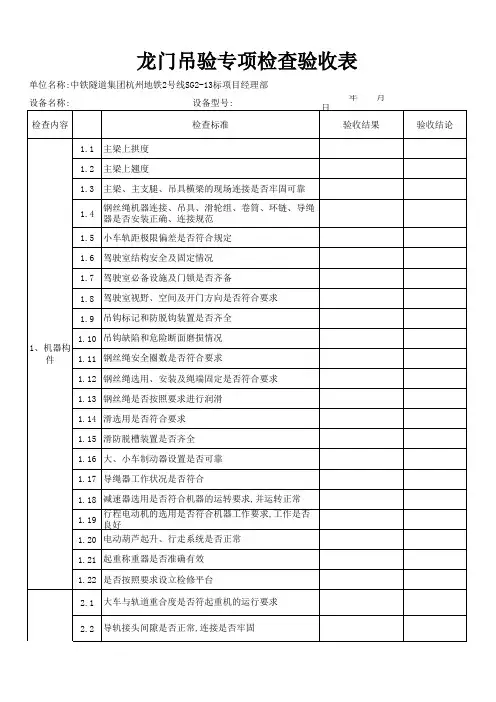

龙门吊自检验收表
1.5 小车轨距极限偏差是否符合规定 1.6 驾驶室结构安全及固定情况 1.7 驾驶室必备设施及门锁是否齐备 1.8 驾驶室视野、空间及开门方向是否符合要求 1.9 吊钩标记和防脱钩装置是否齐全 1.10 吊钩缺陷和危险断面磨损情况 1、机器构 1.11 钢丝绳安全圈数是否符合要求 件 1.12 钢丝绳选用、安装及绳端固定是否符合要求 1.13 钢丝绳是否按照要求进行润滑 1.14 滑选用是否符合要求 1.15 滑防脱槽装置是否齐全 1.16 大、小车制动器设置是否可靠 1.17 导绳器工作状况是否符合 1.18 减速器选用是否符合机器的运转要求,并运转正常 1.19 行程电动机的选用是否符合机器工作要求,工作是否 良好 1.20 电动葫芦起升、行走系统是否正常 1.21 起重称重器是否准确有效 1.22 是否按照要求设立检修平台 2.1 大车与轨道重合度是否符起重机的运行要求 2.2 导轨接头间隙是否正常,连接是否牢固
2、运行轨 道
2、运行轨 道
工作场地是否平整坚实，地基耐力是否合乎规定要求 2.3 。机械的工作区域，运转空间有无障碍和其它不安全 因素 2.4 电动葫芦运行轨道工字钢是否平直 2.5 轨道固定是否牢固 2.6 轨道缺陷及运行状况 2.7 轨道是否按照要求设置档块 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 电气连接 馈电装置 警示装置 连锁保护 装置 接地保护 失压保护 过载保护 绝缘电阻 电气设备及电器元件固定牢固、连接可 靠 馈电装置反应灵敏有效 行走时信号灯应同时闪亮报警、警示喇 叭开关灵敏、声音清晰 驾驶室门打开状态时,连锁保护装置应 启动,总电源不能接通 导轨重复接地符合《起重机械安全规范 》要求 在低于额定电压时,失压保护可靠、有 效 起重机上的每个机构单独设置的过载保 护可靠、有效 绝缘电阻是否符合要求 断电总电源将任一机构控制器手柄搬离 零位,再接通电源,该机构的电动机不能 启动;恢复供电时,必须先将控制器手柄 置于零位,所有电动机才能启动

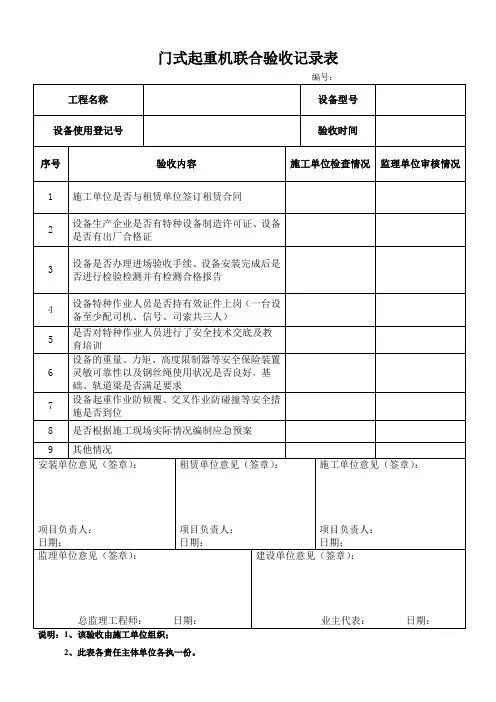

门式起重机联合验收记录表
门式起重机联合验收记录表
编号：
工程名称设备型号
设备使用登记号验收时间
序号验收内容施工单位检查情况监理单位审核情况1 施工单位是否与租赁单位签订租赁合同
2 设备生产企业是否有特种设备制造许可证、设备是否有出厂合格证
3 设备是否办理进场验收手续、设备安装完成后是否进行检验检测并有检测合格报告
4 设备特种作业人员是否持有效证件上岗（一台设备至少配司机、信号、司索共三人）
5 是否对特种作业人员进行了安全技术交底及教育培训
6 设备的重量、力矩、高度限制器等安全保险装置灵敏可靠性以及钢丝绳使用状况是否良好，基础、轨道梁是否满足要求
7 设备起重作业防倾覆、交叉作业防碰撞等安全措施是否到位
8 是否根据施工现场实际情况编制应急预案
9 其他情况
安装单位意见（签章）：
项目负责人：
日期：租赁单位意见（签章）：
项目负责人：
日期：
施工单位意见（签章）：
项目负责人：
日期：
监理单位意见（签章）：
总监理工程师：日期：建设单位意见（签章）：
业主代表：日期：
说明：1、该验收由施工单位组织；
2、此表各责任主体单位各执一份。
龙门吊检查验收记录表
吊钩滑轮
吊钩、卷筒、滑轮无裂纹，符合安全使用要求
;
架体
架体稳固、焊缝无开裂，符合安装技术要求
用电管理
设置专用配电箱，符合临电规范要求
卷线器、滑线器运转正常，电源线无破损，压接、固定牢固
*
地线设置符合规范要求，地线接地电阻≤4Ω
验收结论：
安装单位：
租赁单位：
项目机械设备管理负责人：
监理单位：年月日
工程名称：重庆轨道交通十号线轨道工程10702标施工单位：中铁四局集团有限公司
纵横方向上钢轨顶面倾斜度是否符合要求
安全装置
起升超高限位器、小车行走限位器、位器
警示电铃完好有效
—
多机在同一轨道作业防碰撞限位器
吊钩保险装置齐全
|
大车夹轨器，轨道终端必须设置缓冲止挡器
钢丝绳
其中钢丝绳无断丝、断股，无乱绳，润滑良好，符合安全使用要求
注：本表由安装单位填写，施工单位、租赁单位、安装单位各存一份。
，
施工现场施工机具（龙门吊）检查验收记录表
使用单位
负责人
验收日期
年月日
租赁单位
)
负责人
额定荷载
安装单位
负责人
。
设备名称型号
验收项目
验收内容及要求
验收结果
安全管理
施工方案
|
安全技术交底
操作人员持证上岗
<
设备产品生产合格证
轨道铺设
路基、固定基础承载能力符合要求，有排水、防雨设施，没有积水。
钢轨接头间隙<2～4mm，两轨定高度差<2mm。鱼尾板安装符合要求
吊钩、卷筒、滑轮无裂纹，符合安全使用要求
;
架体
架体稳固、焊缝无开裂，符合安装技术要求
用电管理
设置专用配电箱，符合临电规范要求
卷线器、滑线器运转正常，电源线无破损，压接、固定牢固
*
地线设置符合规范要求，地线接地电阻≤4Ω
验收结论：
安装单位：
租赁单位：
项目机械设备管理负责人：
监理单位：年月日
工程名称：重庆轨道交通十号线轨道工程10702标施工单位：中铁四局集团有限公司
纵横方向上钢轨顶面倾斜度是否符合要求
安全装置
起升超高限位器、小车行走限位器、位器
警示电铃完好有效
—
多机在同一轨道作业防碰撞限位器
吊钩保险装置齐全
|
大车夹轨器，轨道终端必须设置缓冲止挡器
钢丝绳
其中钢丝绳无断丝、断股，无乱绳，润滑良好，符合安全使用要求
注：本表由安装单位填写，施工单位、租赁单位、安装单位各存一份。
，
施工现场施工机具（龙门吊）检查验收记录表
使用单位
负责人
验收日期
年月日
租赁单位
)
负责人
额定荷载
安装单位
负责人
。
设备名称型号
验收项目
验收内容及要求
验收结果
安全管理
施工方案
|
安全技术交底
操作人员持证上岗
<
设备产品生产合格证
轨道铺设
路基、固定基础承载能力符合要求，有排水、防雨设施，没有积水。
钢轨接头间隙<2～4mm，两轨定高度差<2mm。鱼尾板安装符合要求
门式起重机进场验收表
4
连接螺栓、连接销轴
检查
出厂合格证书、抽样检测报告，规格型号达到使用说明书要求。
5
门架（主梁、左右支腿及横梁）
检查
主要结构件应无明显塑性变形、疲劳裂纹、严重锈蚀和可见焊接缺陷等问题。
6
操纵室及扶梯
检查
结构无严重锈蚀及破损，操作台按键完好，操纵标示清晰。
7
其他
检查
施工单位（签字盖章）：
租赁单位（签字盖章）：
门式起重机进场验收表
工程名称
拟安装部位
设备编号
设备型号
验收时间
验收人员
序号
验收项目
验收方式
验收内容
验பைடு நூலகம்结果
1
设备档案
核验
设备出产合格证、制造许可证、监督检验证明、使用说明书、有效期检验报告等。
2
租赁（自购）资料
核验
租赁合同、购买合同、租赁单位营业执照。
3
设备运行机构
检查
驱动滚轮、钢丝绳、卷扬机、制动器、吊钩、电缆卷轮、夹轨器、限位保险装置等物件无磨损、锈蚀、变形、裂纹、破根等现象。
监理单位（签字盖章）：
安装单位（签字盖章）：
说明：每台设备进场安装前均必须按以上要求验收合格后，方可进行设备安装。
连接螺栓、连接销轴
检查
出厂合格证书、抽样检测报告，规格型号达到使用说明书要求。
5
门架（主梁、左右支腿及横梁）
检查
主要结构件应无明显塑性变形、疲劳裂纹、严重锈蚀和可见焊接缺陷等问题。
6
操纵室及扶梯
检查
结构无严重锈蚀及破损，操作台按键完好，操纵标示清晰。
7
其他
检查
施工单位（签字盖章）：
租赁单位（签字盖章）：
门式起重机进场验收表
工程名称
拟安装部位
设备编号
设备型号
验收时间
验收人员
序号
验收项目
验收方式
验收内容
验பைடு நூலகம்结果
1
设备档案
核验
设备出产合格证、制造许可证、监督检验证明、使用说明书、有效期检验报告等。
2
租赁（自购）资料
核验
租赁合同、购买合同、租赁单位营业执照。
3
设备运行机构
检查
驱动滚轮、钢丝绳、卷扬机、制动器、吊钩、电缆卷轮、夹轨器、限位保险装置等物件无磨损、锈蚀、变形、裂纹、破根等现象。
监理单位（签字盖章）：
安装单位（签字盖章）：
说明：每台设备进场安装前均必须按以上要求验收合格后，方可进行设备安装。
门式起重机验收记录表
门式起重机验收记录
验收项目
内容和要求
验收结果
外观
检查
危险部位安全标识
通道、爬梯、栏杆安全防护
检修平台安全措施
安全距离
整体结构
部件、附件、联结件安装是否齐全，位置是否正确。
金属结构是否有变形、开焊、疲劳裂纹。
操作室必备设施（空调、座椅）和门锁
主要零部件及结构
吊钩标记和防脱钩装置
钢丝绳规格、润滑及绳端固定
碳刷、接触器、继电器触点是否良好。
仪表、照明、报警系统是否完好、可靠。
控制、操作装置动作是否灵活、可靠。
重量显示器是否良好。
金属结构、电器设备接地、防雷符合要求、漏电保护开关灵敏有效。
安全装置与防护措施
起重量限制器是否灵敏、可靠。
超高限位器是否灵活、可靠。
行程限位器是否灵活、可靠。
防风、防雨护罩
紧急断电开关
制动装置无故障，制动效果好
技术资料
依据合同要求的技术资料内容一一对照所提供的资料是否齐全
其他
自验收之日起，厂家委派一名技术人员驻场协助售后服务工作，时间为壹年
滑轮防脱槽装置是否齐全。
钢丝绳固定和编插是否达到国家标准
减速器连接及固定
导绳器是否安装及工作状况
卷筒状况
主卷扬机及电机固定是否牢固、刹车装置是否灵活
转动系统
各部位滑轮转动是否灵活、可靠、有无卡塞现象
各机构传动是否平稳，有无异常响声。
各润滑点是否润滑良好，润滑油牌号是否正确。
电气系统
电缆线及供电系统是否正常，工作电压为380V±10%
验收项目
内容和要求
验收结果
外观
检查
危险部位安全标识
通道、爬梯、栏杆安全防护
检修平台安全措施
安全距离
整体结构
部件、附件、联结件安装是否齐全，位置是否正确。
金属结构是否有变形、开焊、疲劳裂纹。
操作室必备设施（空调、座椅）和门锁
主要零部件及结构
吊钩标记和防脱钩装置
钢丝绳规格、润滑及绳端固定
碳刷、接触器、继电器触点是否良好。
仪表、照明、报警系统是否完好、可靠。
控制、操作装置动作是否灵活、可靠。
重量显示器是否良好。
金属结构、电器设备接地、防雷符合要求、漏电保护开关灵敏有效。
安全装置与防护措施
起重量限制器是否灵敏、可靠。
超高限位器是否灵活、可靠。
行程限位器是否灵活、可靠。
防风、防雨护罩
紧急断电开关
制动装置无故障，制动效果好
技术资料
依据合同要求的技术资料内容一一对照所提供的资料是否齐全
其他
自验收之日起，厂家委派一名技术人员驻场协助售后服务工作，时间为壹年
滑轮防脱槽装置是否齐全。
钢丝绳固定和编插是否达到国家标准
减速器连接及固定
导绳器是否安装及工作状况
卷筒状况
主卷扬机及电机固定是否牢固、刹车装置是否灵活
转动系统
各部位滑轮转动是否灵活、可靠、有无卡塞现象
各机构传动是否平稳，有无异常响声。
各润滑点是否润滑良好，润滑油牌号是否正确。
电气系统
电缆线及供电系统是否正常，工作电压为380V±10%
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9 大小车行程限位器及缓冲器
1 设备排放标准
2
合同约定的其他验 1
收内容
2
验收结果与意见
是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ）
设备部验收人员签认：
工程部验收人员签认： 结论：
监理单位验收结论
安监部验收人员签认： 设备供应方（设备进场验收表（门式起重机）
设备名称
型号规格
设备供应方
设备编号
生产厂家
验收时间
验收项目
验收内容
1 供应方设备管理制度
供应方管理组织机 2 设备维修保养制度
构和制度
3 设备安全检查计划
4 设备安全操作规程
1 厂内制作构件合格证明文件
设备、人员证书是 否齐全有效
2
出厂合格证
3 操作人员操作证
1 设计改造文件
4 电铃和声光报警器
安全保护装置是否 齐全有效
5
防风铁锲、自动夹轨器、扫轨器
6 端头止档
7 安全监控（≥100t)
8 纠偏功能（跨度≥40米）
是否合格
备注
是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ） 是（ ） 否（ ）
2 基础验收记录
3 使用说明书
设备技术档案资料 4 型式试验证明
是否完整
5 制造厂家资质
6 监督检验报告
7 安拆方案
8 安装单位和安装人员资质、营业执照
1 外观及金属结构
2 钢丝绳、吊钩、滑轮磨损情况 设备技术性能状况
3 大、小车运行状况
4 制动系统状况
1 起重限制器
2 起升高度和下降深度限制器
3 吊钩防脱钩装置
