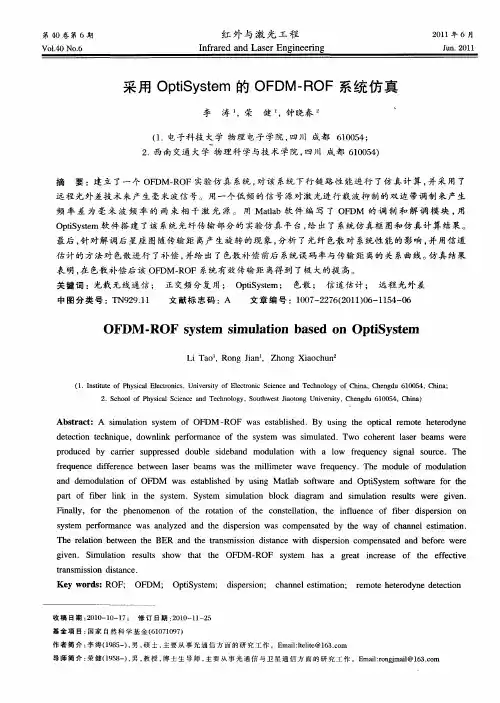

采用OptiSystem的OFDM-ROF系统仿真
２ Ｓ ｈ ｏ ｆ Ｐ ｙ ｉ ｌＳ ｉｎ ｅ ａ ｄ Ｔ ｃ ｎ ｌｇ ，Ｓ ｕｈ ｅ ｔ ｉ ｔｎ ｎｖ ｒ ｔ ， ｈ ｎ ｄ １ ０ ４ Ｃ ｉａ ． ｃ ｏ ｌ ｈ ｓ ａ ｃｅ ｃ ｎ ｅ ｈ ｏｏ ｙ ｏ ｔｗ ｓ Ｊａ ｏ ｇ Ｕ ｉｅ ｓ ｙ Ｃ ｅ ｇ ｕ ６ ０ ５ ， ｈｎ ） ｏ ｃ ｏ ｉ
ｐ ｒ ｏ ｂ ｒ ｉｋ ｎ ｈ ｓ ｓｅ ． Ｓ ｔｍ ｓｍ ｕ ａｉｎ ｌ ｃ ｄ ａ ｒ ｍ ａ ｄ ｉ ｕ ａ ｏ ｒ ｓ ｌ ｗｅ ｅ ｉｅ ａｔ ｆ ｆ ｅ ｌ ｉ ｔｅ ｙ ｔｍ ｉ ｎ ｙｓｅ ｉ ｌｔ ｂ ｏ ｋ ｉｇ ａ ｏ ｎ ｓ ｍ ｌｔ ｎ ｅ ｕｔ ｉ ｓ ｒ ｇ ｖ ｎ．
ｄ ｔｃｉ ｎ ｔ ｃ ｎ ｑ ｅ，ｄ ｗ ｎｉｋ ｅ ｏ ｍａ ｃ ｆ ｔ ｅ ｙ ｔｍ ａ ｓｍ ｕａｅ ｅｅ ｔ ｅ ｈ ｉ ｕ ｏ ｏ ｌｎ ｐ ｒ ｒ ｎ ｅ ｏ ｈ ｓ ｓｅ ｗ ｓ ｉ ｌｔｄ．Ｔｗｏ ｏ ｅ ｅ ｔ ｌｓ ｒ ｂ ａ ｓ ｗｅ ｅ ｆ ｃ ｈ ｒ ｎ ａ ｅ ｅ ｍ ｒ
李 涛 ，荣 健 ，钟 晓春 。
（． １ 电子科技 大 学 物理 电子 学院 ， 四川 成都 ６ ０ ５ ； １０ ４ ２ 西 南交通 大学 物 理科 学与技 术学 院 ， ． 四川 成都 ６ ０ ５ ） １０ ４ 摘 要 ：建 立 了一个 Ｏ Ｄ Ｒ Ｆ实验仿 真 系统 ， Ｆ Ｍ． Ｏ 对该 系统 下行 链路 性 能进 行 了仿 真 计 算 ， 并采 用 了
表 明 ， 色散 补偿后 该 Ｏ Ｄ Ｒ Ｆ系统有效传 输距 离得到 了极 大的提 高。 在 Ｆ Ｍ— Ｏ
关键 词 ：光载 无线通信 ； 正 交频 分复 用 ； Ｏ ｔ ｙｔ 色散 ； 信道 估计 ； 远程 光外 差 ｐｉ ｓ ｍ； Ｓ ｅ
optisystem仿真在光纤通信实验教学中的应用
optisystem仿真在光纤通信实验教学中的应用OptiSystem是一种光纤通信系统设计和仿真软件，它可广泛应用于光纤通信实验教学中。
以下是它在该领域应用的一些例子：
1. 光纤传输实验：OptiSystem可以用于模拟和分析不同类型的光纤传输实验，如衰减、色散、非线性效应等。
学生可以通过OptiSystem软件进行实验设计、仿真、优化和性能评估，理解和掌握光纤传输的基本原理。
2. 光调制与解调实验：OptiSystem可以模拟光调制器、解调器等光学器件的性能和特性。
学生可以使用OptiSystem软件设计和优化光调制器/解调器的参数，比较不同解调技术的性能，并了解光调制与解调在光纤通信中的应用。
3. 光纤放大器实验：OptiSystem可以用来模拟和分析光纤放大器的工作原理和性能。
学生可以通过OptiSystem软件了解不同类型的光纤放大器（如EDFA、Raman放大器等）的原理和参数，设计和优化放大器的增益、噪声等参数，并评估放大器的性能。
4. 光纤带宽实验：OptiSystem可以帮助学生理解和研究光纤传输中的带宽限制。
学生可以使用OptiSystem软件进行带宽限制的模拟和分析，通过改变光纤、光源和接收器的参数，研究带宽限制的影响并提出改进方案。
总之，OptiSystem在光纤通信实验教学中具有很大的应用潜力。
它提供了一个
实验环境，让学生能够进行光纤通信系统的设计、仿真和性能评估，从而加深对光纤通信原理和技术的理解。
加上OptiSystem软件的用户友好性和功能强大性，它成为了光纤通信实验教学中不可或缺的工具。
OptiSystem仿真实例
5.2光波分复用系统使用OptiSystem设计模型案例:阵列波导光栅波分复用器(AWG )得设计分析
6光波系统(Lightwave Systems)设计pqZd8。
6、1光波系统简介
6、2光波系统使用OptiSystem设计模型案例:40G单模光纤得单信道传输系统设计
7色散补偿(Dispersion pensation)设计oIcu3。
8、1色散简介
8、2色散补偿模型设计案例:使用理想色散补偿元件得色散补偿分析
8孤子与孤子系统(Soliton Systems)jzDCq。
9、1孤子与孤子系统简介
9、2孤子系统模型设计案例:
9结语
1
1、1光发送机简介
一个基本得光通讯系统主要由三个部分构成,如下图1、1所示:
作为一个完整得光通讯系统,光发送机就是它得一个重要组成部分,它得作用就是将电信号转变为光信号,并有效地把光信号送入传输光纤。光发送机得核心就是光源及其驱动电路。现在广泛应用得有两种半导体光源:发光二级管(LED)与激光二级管(LD)。其中LED输出得就是非相干光,频谱宽,入纤功率小,调制速率低;而LD就是相干光输出,频谱窄,入纤功率大、调制速率高。前者适宜于短距离低速系统,后者适宜于长距离高速系统。TgzY4。
O
1光发送机(Optical Transmitters)设计317QX。
1.1光发送机简介
1.2光发送机设计模型案例:铌酸锂(LiNbO3)型Mach-Zehnder调制器得啁啾(Chirp)分析
2光接收机(Optical Receivers)设计S4Qny。
2.1光接收机简介
2.2光接收机设计模型案例:PIN光电二极管得噪声分析
optisystem案例
optisystem案例OptiSystem是一款光学通信系统设计软件，它可以用于设计、仿真和优化各种光学系统，包括光纤通信、双向通信、WDM系统、光放大器等。
在OptiSystem中，用户可以使用各种成熟的光学组件，如激光器、光检测器、光模式转换器等，并进行光学信号的产生、传输、放大和接收等各个环节的仿真和优化。
下面举例说明OptiSystem在光纤通信系统中的应用。
案例：光纤通信系统设计在通信领域中，光纤通信是一种重要的数据传输思路，它有更高的带宽和更长的传输距离，因此能够满足更高的数据传输要求。
在光纤通信系统中，设计者需要考虑的因素非常多，如损耗、失真、噪声等，这些因素可能会影响信号的传输质量，从而影响通信的稳定性和可靠性。
为了优化光纤通信系统的设计，我们可以使用OptiSystem软件进行仿真和优化。
在OptiSystem中，我们可以按照以下步骤进行光纤通信系统的设计和优化：1.确定光纤通信系统的参数和光学组件首先，我们需要确定光纤通信系统的参数和光学组件。
参数包括通信距离、带宽和信噪比等数据，而光学组件则包括激光器、光纤、光检测器等。
2.建立光纤通信系统的模型然后，我们需要在OptiSystem中建立光纤通信系统的模型。
在OptiSystem中，我们可以使用各种光学组件，如EDFA、VOA、Mux/Demux等，并将它们连接起来构建整个系统。
在建立系统模型时，我们需要输入各个组件的参数，例如信道数量、中心波长、带宽等，并设置各个组件的参数。
3.进行系统仿真在建立系统模型后，我们就可以进行系统仿真。
在OptiSystem中，我们可以通过设置仿真参数来模拟系统运行的不同情况。
我们可以考虑不同的因素，如噪声、失真和损耗等，同时也可以对信号的功率和速率进行分析和优化。
4.分析和优化系统性能最后，我们可以分析和优化系统性能。
在OptiSystem中，我们可以使用各种分析工具，如眼图、波形图、功率谱密度图等，来分析不同因素对系统性能的影响。
OptiSystem仿真实例
OptiSystem 仿真实例目录1光发送机（Optical Transmitters）设计1.1光发送机简介1.2光发送机设计模型案例：铌酸锂（LiNbO3）型Mach-Zehnder调制器的啁啾（Chirp）分析2光接收机（Optical Receivers）设计2.1光接收机简介2.2光接收机设计模型案例：PIN光电二极管的噪声分析3光纤（Optical Fiber）系统设计3.1光纤简介3.2光纤设计模型案例：自相位调制（SPM）导致脉冲展宽分析4光放大器（Optical Amplifiers）设计4.1光放大器简介4.2光放大器设计模型案例：EDFA的增益优化5光波分复用系统（WDM Systems）设计5.1光波分复用系统简介5.2光波分复用系统使用OptiSystem设计模型案例：阵列波导光栅波分复用器（AWG）的设计分析6光波系统（Lightwave Systems）设计6.1 光波系统简介6.2 光波系统使用OptiSystem设计模型案例：40G单模光纤的单信道传输系统设计7色散补偿（Dispersion Compensation）设计8.1 色散简介8.2 色散补偿模型设计案例：使用理想色散补偿元件的色散补偿分析8孤子和孤子系统（Soliton Systems）9.1 孤子和孤子系统简介9.2 孤子系统模型设计案例：9结语1 光发送机（Optical Transmitters）设计1.1 光发送机简介一个基本的光通讯系统主要由三个部分构成，如下图1.1所示：图1.1 光通讯系统的基本构成1）光发送机2）传输信道3）光接收机作为一个完整的光通讯系统，光发送机是它的一个重要组成部分，它的作用是将电信号转变为光信号，并有效地把光信号送入传输光纤。
光发送机的核心是光源及其驱动电路。
现在广泛应用的有两种半导体光源：发光二级管（LED）和激光二级管（LD）。
其中LED输出的是非相干光，频谱宽，入纤功率小，调制速率低；而LD是相干光输出，频谱窄，入纤功率大、调制速率高。

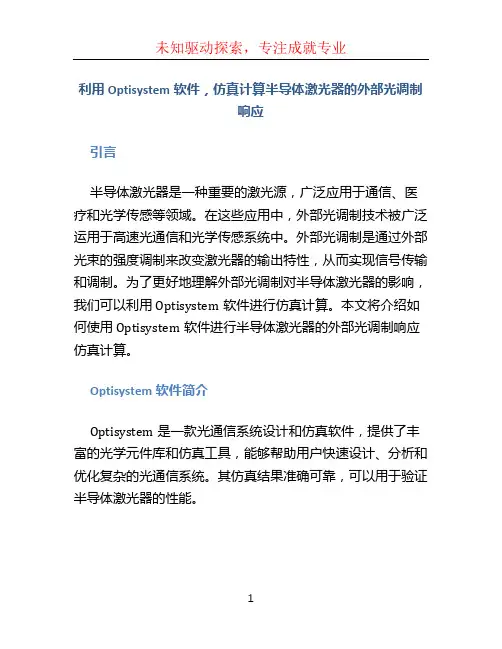

利用Optisystem软件,仿真计算半导体激光器的外部光调制响应。
利用Optisystem软件，仿真计算半导体激光器的外部光调制响应引言半导体激光器是一种重要的激光源，广泛应用于通信、医疗和光学传感等领域。
在这些应用中，外部光调制技术被广泛运用于高速光通信和光学传感系统中。
外部光调制是通过外部光束的强度调制来改变激光器的输出特性，从而实现信号传输和调制。
为了更好地理解外部光调制对半导体激光器的影响，我们可以利用Optisystem软件进行仿真计算。
本文将介绍如何使用Optisystem软件进行半导体激光器的外部光调制响应仿真计算。
Optisystem软件简介Optisystem是一款光通信系统设计和仿真软件，提供了丰富的光学元件库和仿真工具，能够帮助用户快速设计、分析和优化复杂的光通信系统。
其仿真结果准确可靠，可以用于验证半导体激光器的性能。
外部光调制原理在外部光调制中，外部光束的强度通过调制器进行调制，并传输到半导体激光器中。
对于半导体激光器来说，外部光调制的主要影响是改变其腔内折射率，从而影响激光输出的频率和强度。
外部光调制通常包括以下几个步骤：1.外部光束输入：将外部光束输入到调制器中，通常使用电光调制器或声光调制器。
2.强度调制：通过电场或声学波来调制光强，改变调制器中的折射率。
3.光束传输：将调制后的光束传输到半导体激光器中。
4.激光器响应：半导体激光器对调制后的光束作出响应，输出相应的频率和强度。
利用Optisystem进行仿真计算1. 创建仿真模型首先，我们需要使用Optisystem创建一个仿真模型。
打开Optisystem软件，选择“New Project”创建一个新的项目。
然后，在“Components”窗口中选择半导体激光器和调制器等光学元件，将其拖拽到主画布上创建仿真模型。
双击元件可以对其进行参数设置。
2. 设置光学元件参数针对半导体激光器和调制器等光学元件，我们需要设置其参数。
例如，可以设置激光器的工作波长、增益、损耗等参数，调制器的调制速度和调制深度等参数。
OptiSystem仿真实例
OptiSystem 仿真实例目录1光发送机（Optical Transmitters）设计1.1光发送机简介1.2光发送机设计模型案例：铌酸锂（LiNbO3）型Mach-Zehnder调制器的啁啾（Chirp）分析2光接收机（Optical Receivers）设计2.1光接收机简介2.2光接收机设计模型案例：PIN光电二极管的噪声分析3光纤（Optical Fiber）系统设计3.1光纤简介3.2光纤设计模型案例：自相位调制（SPM）导致脉冲展宽分析4光放大器（Optical Amplifiers）设计4.1光放大器简介4.2光放大器设计模型案例：EDFA的增益优化5光波分复用系统（WDM Systems）设计5.1光波分复用系统简介5.2光波分复用系统使用OptiSystem设计模型案例：阵列波导光栅波分复用器（AWG ）的设计分析6光波系统（Lightwave Systems）设计光波系统简介光波系统使用OptiSystem设计模型案例：40G单模光纤的单信道传输系统设计7色散补偿（Dispersion Compensation）设计色散简介色散补偿模型设计案例：使用理想色散补偿元件的色散补偿分析8孤子和孤子系统（Soliton Systems）孤子和孤子系统简介孤子系统模型设计案例：9结语1 光发送机（Optical Transmitters）设计光发送机简介一个基本的光通讯系统主要由三个部分构成，如下图所示：作为一个完整的光通讯系统，光发送机是它的一个重要组成部分，它的作用是将电信号转变为光信号，并有效地把光信号送入传输光纤。
光发送机的核心是光源及其驱动电路。
现在广泛应用的有两种半导体光源：发光二级管（LED）和激光二级管（LD）。
其中LED输出的是非相干光，频谱宽，入纤功率小，调制速率低；而LD是相干光输出，频谱窄，入纤功率大、调制速率高。
前者适宜于短距离低速系统，后者适宜于长距离高速系统。
基于OptiSystem的RoF仿真实验设计与教学实践
