电路板级可靠性设计(--单板、元器件)
电子元器件可靠性设计指南
电子元器件可靠性设计指南引言：随着现代电子技术的飞速发展，电子元器件已经成为各行各业中不可或缺的重要组成部分。
然而，由于电子元器件存在一定的寿命限制和故障风险，为了确保电子产品的长期可靠运行，我们需要遵循一系列的规范、规程和标准，从设计阶段开始，注重电子元器件的可靠性。
本文将重点介绍电子元器件可靠性设计的指南，帮助我们更好地理解和应用相关标准，以有效提高电子产品的稳定性和可靠性。
一、选用可靠性高的电子元器件材料在电子元器件设计过程中，正确选择可靠性高的材料至关重要。
我们需要在电气性能、机械性能、热学性能等多个方面进行综合考虑。
比如，电子组件的封装材料应该具有较高的耐热、耐候性能，以保证电子元器件在复杂的工作环境下也能正常工作。
此外，我们还需要关注材料的可靠性数据，根据可靠性指标进行评估和选择，确保选用的材料具备长期稳定的性能。
二、设计合理的电子元器件布局在电子电路设计中，合理的布局可以帮助有效减少电子元器件之间的干扰和功耗，提高系统的稳定性和可靠性。
布局时，应避免电子元器件之间的热点积聚，合理分配空间和资源，并避免相互干扰。
同时，还要合理设计电子元器件的供电和接地，降低电源噪声，减少高频信号的串扰。
三、严格执行电子元器件的质量控制电子元器件的质量控制是确保电子产品可靠性的重要环节。
我们需要从供应商选择、采购、储存、使用等多个环节加强质量管理。
首先，在选择电子元器件供应商时，应该考察其质量管理体系，确保其产品质量符合相应标准。
其次，在采购和使用电子元器件时，应严格执行相关的标准和规范，确保电子元器件的正确使用和正常工作。
此外，应合理储存电子元器件，防止其受潮、腐蚀等情况影响质量。
四、进行可靠性测试和寿命评估为了验证电子元器件的可靠性和长期使用寿命，我们需要进行可靠性测试和寿命评估。
可靠性测试可以帮助我们找出电子元器件的潜在故障和失效机制，并提供改进设计的依据。
而寿命评估则可以通过加速试验方法，模拟长期工作环境，评估电子元器件的可靠性。
电路板级可靠性设计
电路板级可靠性设计首先，单板级可靠性设计主要涉及以下几个方面：1.PCB设计：PCB布局布线时需要考虑信号的传输延迟、阻抗匹配、信号干扰等问题。
合理地规划电路板上各部件的位置，减少信号路径长度，避免信号的串扰和时钟偏移。
2.信号完整性：考虑信号电平、噪声容限、抗干扰能力等因素，选择合适的信号传输方式和阻抗匹配方式，确保信号在电路板上的可靠传输。
3.温度控制：电路板在工作时会产生一定的热量，如果温度过高，会加速电子元器件老化和损坏。
因此，设计时需要考虑散热问题，合理配置散热器件和散热结构，以确保电路板的工作温度在可接受的范围内。
4.电源稳定性：电路板的正常工作需要稳定的电源供应，对电源进行合理设计和滤波，确保电压、电流的稳定性和纹波小，避免因电源问题导致的系统故障。
其次，元器件级可靠性设计主要考虑以下几个方面：1.元器件可靠性选型：根据产品的设计要求和使用环境条件，选择具有高可靠性的元器件。
对于关键元器件，选择经过认证的品牌和供应商，以确保其质量和可靠性。
2.元器件布局：在元器件布局时，避免高功耗元器件过度集中，均匀分布在电路板上，以均衡热量和电磁辐射，提高整体的可靠性。
3.元器件寿命评估：通过对元器件的寿命特性进行评估和测试，了解元器件的寿命和可靠性，从而判断其使用寿命是否能满足产品的需求。
4.环境适应性测试：通过对元器件进行环境适应性测试，检测其在不同的温度、湿度、震动等环境条件下的可靠性和稳定性，判断其在实际使用中的可靠性。
总的来说，电路板级可靠性设计需要从单板和元器件两个层面进行综合考虑。
通过合理的PCB设计、信号完整性的保证、温度控制和电源稳定性的优化，以及元器件的可靠性选型、布局和寿命评估等策略，可以提高电路板的可靠性，确保产品的质量和可靠性，满足用户的需求。
PCB可靠性设计规范
PCB可靠性设计规范PCB（Printed Circuit Board，印刷电路板）是电子产品上实现电路连接和组件安装的重要组成部分。
在现代电子产品中，PCB设计的可靠性是至关重要的，它直接关系到产品的质量、寿命和用户的满意度。
为了确保PCB的可靠性，设计规范起到了重要的作用。
本文将介绍一些常见的PCB可靠性设计规范。
首先，良好的PCB布局是确保可靠性的基础。
在布局设计中，应尽量减小信号与电源、驱动和干扰源之间的距离，以降低信号线路上的电磁干扰。
此外，还应避免与高功率和高速信号线路的交叉，以减少串扰。
要注意避开可能引起电容耦合和互感耦合的元件和线路，并采用地线等电气隔离方法，以降低共模噪声。
其次，良好的电源设计对确保PCB可靠性至关重要。
电源应具有稳定的输出电压和电流，以确保电子元件工作在其额定电压和电流下。
电源的稳定性可以通过合理选择电源配置和滤波电路来实现。
此外，还应为高功率元件和敏感电子元件提供单独的电源，以减少互相干扰。
第三，适当的散热设计可以提高PCB的可靠性。
当电子元件工作时，会产生大量的热量，如果不能及时散热，将导致元件过热，甚至损坏。
为了确保散热效果，应合理选择散热器的尺寸和材料，并将其安装在需要散热的元件附近。
此外，还应考虑到通风条件，尽量使空气流通，以提高散热效果。
第四，电子元件的正确安装也是提高PCB可靠性的重要因素。
在元件的安装过程中，应遵循正确的焊接规范，确保焊接点牢固可靠。
焊接时使用合适的焊接温度和时间，避免产生过多的热量和应力，以减少焊接引起的损坏。
此外，还应合理选择元件的安装位置和方式，减少机械应力和振动对元件的影响。
第五，合理选择材料和元器件也是PCB可靠性设计的关键。
在PCB设计中，应选择具有高耐热、低膨胀系数和稳定性好的材料。
对于元器件，应选择有资质认证和质量可靠的供应商提供的元器件，以确保其质量和可靠性。
最后，良好的PCB维护和检测也是确保其可靠性的重点。
(完整版)电子元器件电路布局可靠性设计
9.6 电子元器件电路布局的可靠性设计9.6.1 电子线路的可靠性设计原则采用各种电子元器件进行系统或整机线路设计时，设计师不仅必须考虑如何实现规定的功能，而且应该考虑采用何种设计方案才能充分发挥元器件固有可靠性的潜力，提高系统或整机的可靠性水平。
这就是通常所说的可靠性设计。
电子线路的可靠性设计是一个内容相当广泛而具体的问题，采用不同类型的器件或者要实现不同的电路功能，都会有不同的可靠性设计考虑。
这里首先给出电子线路可靠性设计的一些基本原则，在8.6.2节再给出几种具体电路的设计规则。
1. 简化设计由于可靠性是电路复杂性的函数，降低电路的复杂性可以相应的提高电路的可靠性，所以，在实现规定功能的前提下，应尽量使电路结构简单，最大限度的减少所用元器件的类型和品种，提高元器件的复用率。
这是提高电路可靠性的一种简单而实用的方法。
简化设计的具体方案可以根据实际情况来定，一般使用的方法有：(1)多个通道共用一个电路或器件。
(2)在保证实现规定功能指标的前提下，多采用集成电路，少采用分立器件，多采用规模较大的集成电路，少采用规模较小的集成电路。
集成度的提高可以减少元器件之间的连线、接点以及封装的数目，而这些连接点的可靠性常常是造成电路失效的主要原因。
(3)在逻辑电路的设计中，简化设计的重点应该放在减少逻辑器件的数目，其次才是减少门或输入端的数目。
因为一般而言，与减少电路的复杂度相比较，提高电路的集成度对于提高系统可靠性的效果更为明显。
(4)多采用标准化、系列化的元器件，少采用特殊的或未经定型和考验的元器件。
(5)能用软件完成的功能，不要用硬件实现。
(6)能用数字电路实现的功能，不要用模拟电路完成，因为数字电路的可靠性和标准化程度相对较高。
但是，有时模拟电路的功能用数字电路实现会导致器件数目的明显增加，这时就要根据具体情况统筹考虑，力求选用最佳方案。
在简化设计时应注意三点：：一是减少元器件不会导致其它元器件承受应力的增加，或者对其它元器件的性能要求更加苛刻；二是在用一种元器件完成多种功能时，要确认该种器件在性能指标和可靠性方面是否能够同时满足几个方面的要求；三是为满足系统安全性、稳定性、可测性、可维修性或降额和冗余设计等的要求所增加的电路或元器件不能省略。
PCB可靠性设计
PCB可靠性设计PCB（Printed Circuit Board）可靠性设计是指通过合理的电路布局设计、选择合适的材料和制程、采取适当的工艺控制等手段来提高电路板的可靠性，确保电子产品在各种环境条件下运行稳定可靠，延长其使用寿命。
首先，合理的电路布局设计是提高PCB可靠性的关键。
在设计过程中，需要根据电子产品的功能要求以及电路的特性等因素，合理安排各个电路单元之间的布局关系，减少信号互干扰，避免电路噪声引起的故障。
同时，还需要考虑电磁兼容性（EMC）设计，合理安排信号和电源线的走线路径，减少电磁干扰，提高整体电路的抗干扰能力。
其次，选择合适的材料和制程对PCB可靠性设计至关重要。
在材料选择上，需要考虑其物理性质、机械强度、耐环境腐蚀性等因素，选择稳定可靠的材料，如高热稳定性的基板材料、抗电弧击穿性能好的绝缘材料等。
在制程方面，应选择可靠的生产工艺，确保PCB板的生产质量和稳定性。
例如，合适的表面处理工艺可以提高PCB板的耐腐蚀性和焊接性能，同时，合适的阻焊工艺可以提高PCB板的绝缘性能。
此外，采取适当的工艺控制也是提高PCB可靠性的重要手段。
在PCB制作过程中，应严格控制各项工艺参数，如蚀刻时间、镀金厚度、印刷精度等，确保产品符合设计要求。
同时，还需要对PCB板进行可靠性测试，如老化测试、振动测试、温度循环测试等，检测其在各种环境条件下的可靠性表现，从而及时发现问题并进行优化。
另外，PCB可靠性设计还需要注意电路板的热管理。
电子产品在工作时会产生热量，如果不能及时有效地排除热量，会导致温度升高，降低电子元件的可靠性。
因此，在电路布局和散热设计上，应合理安排散热区域，选择散热片或风扇等散热材料和设备，保持电子产品的正常工作温度。
综上所述，PCB可靠性设计是一个综合性的工作，需要在电路布局、材料和制程选择、工艺控制、热管理等方面进行全面考虑和优化。
只有通过合理的设计和严格的工艺控制，才能提高PCB电路板的可靠性，保证电子产品的正常稳定运行，延长其使用寿命。
PCB可靠性设计

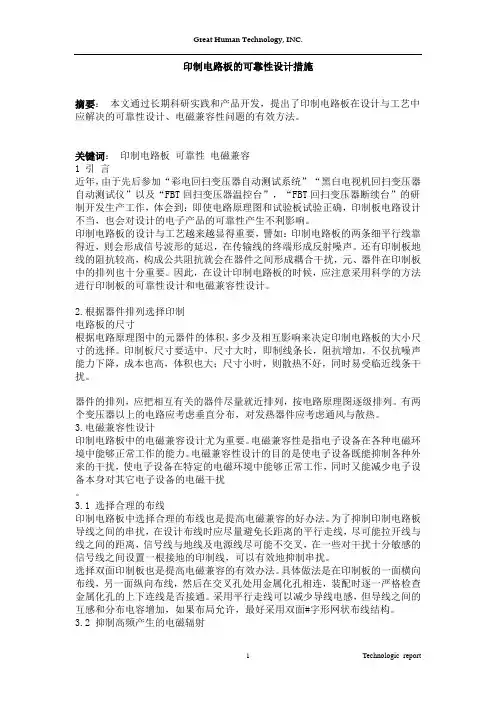

印制电路板的可靠性设计措施摘要：本文通过长期科研实践和产品开发，提出了印制电路板在设计与工艺中应解决的可靠性设计、电磁兼容性问题的有效方法。
关键词：印制电路板可靠性电磁兼容1 引言近年，由于先后参加“彩电回扫变压器自动测试系统”“黑白电视机回扫变压器自动测试仪”以及“FBT回扫变压器温控台”，“FBT回扫变压器断续台”的研制开发生产工作，体会到：即使电路原理图和试验板试验正确，印制板电路设计不当，也会对设计的电子产品的可靠性产生不利影响。
印制电路板的设计与工艺越来越显得重要，譬如：印制电路板的两条细平行线靠得近，则会形成信号波形的延迟，在传输线的终端形成反射噪声。
还有印制板地线的阻抗较高，构成公共阻抗就会在器件之间形成耦合干扰，元、器件在印制板中的排列也十分重要。
因此，在设计印制电路板的时候，应注意采用科学的方法进行印制板的可靠性设计和电磁兼容性设计。
2.根据器件排列选择印制电路板的尺寸根据电路原理图中的元器件的体积，多少及相互影响来决定印制电路板的大小尺寸的选择。
印制板尺寸要适中，尺寸大时，即制线条长，阻抗增加，不仅抗噪声能力下降，成本也高，体积也大；尺寸小时，则散热不好，同时易受临近线条干扰。
器件的排列，应把相互有关的器件尽量就近排列，按电路原理图逐级排列。
有两个变压器以上的电路应考虑垂直分布，对发热器件应考虑通风与散热。
3.电磁兼容性设计印制电路板中的电磁兼容设计尤为重要。
电磁兼容性是指电子设备在各种电磁环境中能够正常工作的能力。
电磁兼容性设计的目的是使电子设备既能抑制各种外来的干扰，使电子设备在特定的电磁环境中能够正常工作，同时又能减少电子设备本身对其它电子设备的电磁干扰。
3.1 选择合理的布线印制电路板中选择合理的布线也是提高电磁兼容的好办法。
为了抑制印制电路板导线之间的串扰，在设计布线时应尽量避免长距离的平行走线，尽可能拉开线与线之间的距离，信号线与地线及电源线尽可能不交叉，在一些对干扰十分敏感的信号线之间设置一根接地的印制线，可以有效地抑制串扰。
电子电路的可靠性设计与测试
电子电路的可靠性设计与测试随着现代电子科技的迅猛发展，电子电路在各个领域得到了广泛应用。
然而，电子电路的可靠性问题也逐渐浮出水面，这对电子电路的设计和测试工作提出了更高的要求。
本文将从可靠性设计和测试两个方面进行论述，以期为读者提供一些实用的指导和建议。
一、可靠性设计1.了解应用环境电子电路的可靠性设计离不开对应用环境的了解。
在设计过程中，需要考虑到电路所处的工作温度、湿度、震动等因素，以便选择适合的元器件和材料。
2.合理选用元器件在电子电路的设计中，元器件是至关重要的。
为了提高电路的可靠性，应选择可靠性高、寿命长的元器件，并避免使用低质量的元器件，以防止发生过早损坏。
3.采用冗余设计冗余设计是提高电子电路可靠性的一种有效手段。
可以采用备用电路、备用元器件等方式来实现冗余设计，以备不时之需，一旦发生故障能够及时切换或更换。
4.合理布线布线是电子电路中不可忽视的环节。
合理的布线可以减少电路中的干扰源，降低故障率。
同时，电路布线应遵循一定的规范和标准，以确保信号传输的稳定性和可靠性。
二、可靠性测试1.功能测试在设计完成后，首先要对电子电路进行功能测试。
通过输入不同的信号，观察输出是否与预期一致，以验证电路的功能是否正常。
功能测试可以帮助检测出设计或制造过程中存在的问题，从而进行修正和改进。
2.环境测试环境测试是对电子电路在不同环境条件下的适应能力进行测试。
常见的环境测试包括温度测试、湿度测试、振动测试等。
通过对电子电路在恶劣环境下的测试，可以评估电路的可靠性和稳定性。
3.可靠性测试可靠性测试是对电子电路在长时间工作状态下的测试。
通过模拟长时间运行，观察电路的稳定性和寿命，进而评估电路的可靠性。
可靠性测试可以帮助发现潜在的问题，并采取相应的措施进行改进。
4.故障分析在电子电路测试过程中，可能会出现各种故障，如短路、开路、失效等。
对这些故障进行分析，找出故障产生的原因，并采取相应的措施进行修复。
故障分析可以帮助提高电子电路测试的准确性和效率，减少故障率。
电子元器件可靠性设计
电子元器件可靠性设计随着科技的进步和应用领域的扩大，电子元器件在现代社会中发挥着越来越重要的作用。
然而，由于其特殊的工作环境和使用条件，电子元器件的可靠性面临着一些挑战。
为了保证电子设备的正常运行和寿命的延长，电子元器件可靠性设计成为了十分关键的一环。
一、电子元器件可靠性设计的意义和重要性电子元器件可靠性设计是指在元器件设计和制造过程中，考虑各种潜在因素以确保元器件在其整个使用寿命内保持良好的性能和可靠的工作。
这对于提高产品质量、减少故障率、降低维修成本、保障用户满意度等方面都具有重要意义。
首先，电子元器件可靠性设计能够提供产品的长期可靠性。
在设备的使用寿命内，电子元器件需要经受各种环境条件、温度变化、电压波动等因素的考验。
而通过对元器件设计的合理考虑，可以有效降低组件的失效概率，延长设备的使用寿命。
其次，电子元器件可靠性设计可以提高产品的稳定性和安全性。
在某些特殊应用场合，如航空航天、医疗设备等，对设备的可靠性和安全性要求更高。
通过采用可靠性设计的方法，能够有效地降低系统故障的风险，确保设备在各种极端环境下仍能正常工作。
最后，电子元器件可靠性设计能够降低成本。
由于故障维修和更换元器件所带来的成本往往较高，因此通过提高元器件的可靠性，可以减少故障率，降低维修成本，提高设备的经济效益。
二、电子元器件可靠性设计的方法和步骤1. 全生命周期可靠性设计：电子元器件的可靠性设计应覆盖其整个生命周期，包括设计、制造、测试、使用、维修等各个环节。
在设计阶段，应考虑元器件的可靠性指标，如故障率、失效率等，制定相应的设计要求。
2. 可靠性分析和评估：通过可靠性分析和评估方法，对不同元器件的可靠性进行定量评估。
例如，可以使用故障模式和效果分析（FMEA）方法，对元器件的潜在故障模式进行分析，识别和评估故障风险。
3. 可靠性测试和验证：通过进行可靠性测试和验证，检验元器件是否满足设计要求。
可以进行加速寿命试验、环境应力试验等，模拟元器件在实际使用条件下的工作环境，评估其可靠性。
