盾构换刀作业工程施工设计方案
盾构换刀作业施工方案1 编制目的为使刀盘刀具的布置形式满足盾构机所处各类地层的掘进要求，防止因刀具的过度磨损、未及时更换而破坏刀盘结构，确保盾构施工生产的顺利进行，制定本方案。
2 编制依据⑴《岩土工程勘察报告》；⑵《岩土工程补充勘察报告》；⑶EPB Φ6250盾构机组装图纸；⑷EPB Φ6250盾构机技术文件。
3 检查及更换刀具的作业筹划3.1概述通过对沿线地质情况的分析，充分考虑到无气压换刀和气压换刀方式的适用条件，尽量避免在围岩含水量大和需带压作业地段进行换刀作业，左右线分别确定七个检查及更换刀具地段，在盾构机到达预定地段后进行刀具的检查作业并检查刀盘是否粘结泥饼，根据实际情况确定是否需要刀盘维护作业、更换磨损的刀具及清除泥饼作业。
所选检查及换刀的作业地点具备以下条件。
①检查及换刀地段的隧道围岩较均匀,力学性质好,自稳性强；②检查及换刀地段隧道埋深合适，且覆盖层无不良岩层。
换刀作业前，根据盾构机的运转情况，对其进行部件检修、维护，确保盾构机的正常运转。
在盾构机掘进过程中如发生刀具必须更换且必须在加压条件下作业时，按照气压换刀操作规程作业。
3.2 作业容：检查及更换刀具的作业容包括：刀具是否损坏及刀具的磨损情况；搅拌棒耐磨层的完好情况；刀盘耐磨层的磨损情况；刀具安装部件如楔块、安装块、螺栓保护帽是否松脱或损坏；更换已经磨损的刀具；根据盾构机将要掘进通过的地层更换刀具形式（正面单刃滚刀→正面齿刀；正面齿刀→正面单刃滚刀；中心双刃滚刀→中心齿刀；中心齿刀→中心双刃滚刀），检查刀盘是否粘结泥饼、并清除。
3.3 换刀作业培训、换刀演练的安排从参与本工程施工人员中选择20人参加换刀演练作业，分成四组，每组5人。
从每组中选择1人任组长，指挥换刀作业。
为培养换刀作业人员，在盾构机下井组装完成后，安排刀具拆装作业培训，现场讲解各种刀具的拆装工艺，并动手操作，做到所有作业人员都熟悉各种刀具的检查、拆装作业容和技术要点。
在盾构机组装调试完成后，进行人闸加压试验，检验换刀作业人员的适应情况，选出可带压作业人员和人闸管理员，熟练掌握人闸加压操作规程。
在盾构机始发试掘进100m后，进入<9z >地层，为积累实际换刀作业经验，在此地段安排2-3次换刀作业演练，演练地点根据盾构机在掘进的实际情况确定，并在海瑞克公司的技术指导下进行，换刀演练严格依据换刀作业操作规程完成。
3.4刀具布置形式介绍根据对本工程的地质环境分析，初步选定两种刀具布置形式，完成整个区间隧道的掘进。
见硬岩（始发段）刀具布置图3-4-1和软土刀具布置图3-4-2。
3.5换刀地段的选择及地质纵断面图3.5.1换刀地段的选择根据对沿线地质环境的综合分析，左右段分别选择7个检查及更换刀具作业地段，分别如表3-5-1、3-5-2 。
3.5.2 右线换刀地段的地质纵断面图①右线第一个换刀地段地质纵断面图如图3－5－3所示表3-5-1 右线换刀地段的选择及说明图3-5-3 右线第一个换刀地段地质纵断面图④⑥图3-5-7 右线第六个换刀地段地质纵断面图⑦右线第七个检查及更换刀具的地质纵断面图见图3-5-8图3-5-8 右线第7个换刀地段地质纵断面3.3.2左线换刀地段的地质纵断面图①左线第一个检查及更换刀具地段的地质纵断面图见图3-5-9。
图3-5-9 左线第一个换刀地点地质纵断面图④左线第六个检查及更换刀具地段的地质纵断面图见3-5-13。
图3-5-13 左线第六个换刀地段地质纵断面图⑦左线第七个检查及更换刀具地段的地质纵断面图见图3-5-14。
4 无气压条件下的换刀操作规程：盾构机将要抵达计划换刀位置前的掘进采用慢速推进和慢转刀盘的方式掘进，以减小盾构机对隧道工作面土体的扰动。
同时采用凝固时间短的浆液进行同步注浆，并利用吊装螺栓孔对连接桥附近的成形隧道进行二次补注浆，以增加盾尾附近成型隧道的稳定性。
采用转动刀盘和敲击盾壳的方式防止注浆浆液与盾尾固结在一起。
在盾构机停止推进后打开承压壁上的卸水孔进行排水并记录水流量，报监理审批后实施刀具的检查及更换作业。
4.1检查及更换刀具前的准备工作①停止盾构机的推进，根据工作面地质情况，排出土仓1/2--2/3的碴土，打开人闸与土仓间的闸门冷却土仓，释放土仓异味；②检查盾构机承力墙上的球阀及闸阀，对堵塞的球阀及闸阀进行疏通，保证能够正常使用；③对加压系统进行检查，保证其功能正常；④对盾构机各系统进行检查，保证其功能完好；⑤对进行换刀的操作人员进行换刀前的技术交底，对换刀的操作程序、安全事项等进行详细的交底；⑥准备好需更换的刀具及其附件如螺栓、锁块等；⑦准备好照明灯具、小型通风机、风镐、潜水泵、风动扳手、葫芦、木板、安全带等材料、工具及电焊机等机料具；⑧对可能发生的突发事件作好充分的估计及应对措施；4.2 换刀作业1）、将刀盘操作切换到人闸刀盘点动控制面板进行操作；2）、将刀盘需更换刀具的部位旋转到最佳换刀位置；①正面滚刀9#--30#的最佳更换位置在3点方向，故需将待换刀具转至此位置，使单刃滚刀刀具转轴与水平方向成0º，如图4-2-1。
刀盘处于此位置时可更换3点方向上五把单刃滚刀（编号为10#、14#、18#、22#、27#）和处于12点方向上的一把双刃滚刀（刀刃编号为6#、8#）。
图4-2-1 更换单刃滚刀时刀盘位置图②正面齿刀、边刮刀的最佳更换位置在3点或9点方向，如图4-2-2。
刀盘处于此位置时，可更换以上32把正面切刀、左右2侧两把边刮刀图4-2-2 正面切、边刮刀换刀位置图③更换中心双刃滚刀时，需使待更换刀具转至最上方位置，刀刃与垂直方向成90º，如图4-2-1所示。
④更换边缘滚刀31#--39#时必须使其处于3点位置，保证刀具的安装轴与水平方向成0º，此时最易更换。
如图4-2-3。
刀盘处于此位置时，32#边缘滚刀最易更换。
图4-2-3 边缘滚刀的更换位置3）、在更换刀具部位上方前体上焊接吊装刀具用的吊耳；4）、在刀盘更换刀具部位下方焊接支架挂耳，安装换刀作业支撑木板；5）、将刀具及刀座清洗干净；6）、利用葫芦将刀具挂好，用风动工具松开刀具螺栓，然后取出刀具（各种刀具的安装方式见图4-2-4。
）；测量刀具高度，用风镐修整换刀位置的隧道工作面，保证有充分的刀具安装空间，做好安装刀具前的安装座清洁工作；7）、将刀具通过人闸运送出去，然后将须更换的刀具运送进去，按拆刀的相反步骤将刀具装好、拧紧至设计扭矩值；图4-2-4-1单刃滚刀安装图图4-2-4-2 双刃滚刀安装图图4-2-4-3 中心齿刀安装图（背装式，可与中心双刃滚刀互换）图4-2-4-4 边刮刀安装图图4-2-4-5 正面齿刀安装图（背装式，可与单刃滚刀互换）图4-2-4-6 正面切刀安装图4.3 作业安全措施1）、对参加的人员进行安全交底，人人作到心中有数，对进行换刀的操作人员进行换刀前的技术交底；2）、保证充足的照明，准备好换刀所需的材料、工具及机料具；3）、对可能发生的突发事件作好充分的估计及应对措施；4）、换刀前对刀盘前方的工作面进行认真细致的检查，确认地层条件稳定的条件下进行换刀，在换刀过程中对工作面进行监视；特别应注意工作面突发性的涌水、涌沙现象；5）、开仓前，对盾构机各系统进行检查，保证其正常运转；6）、严格按以下检查程序操作：（1）首先对换刀区域的渣土进行分析确认是否需要进行加固或降水等辅助措施，完成以上工作并拼装管片后进行排土；（2）刀盘位置由00旋转到900然后旋转到2700；（3）同时螺旋输送机运转将碴土排出；（4）打开承压板上的泄水孔，进行泄水；（5）在开始之前所有读数要求被记录如压力传感器指示的水土压力、所有推进油缸压力、推进油缸伸长量、VMT的测量距离，在检查期间经常监控以便任何变化能够被注意到；（6）所有到刀盘和土仓承力墙上的水和泡沫阀人工关闭。
（7）所有从第2次刀盘转动每次漏掉的渣土增加量、变化情形都要记录。
（8）允许大约30分钟的土压力监控当土仓是空的时任何变化要被记录（9）在拼装完管片后，将木楔从推进油缸之间楔进管片与盾尾的空隙中，以支撑最后的拼装完成的管片，防止长时间停机造成管片运动；在竖曲线段进行换刀作业时，为防止盾体、电瓶车、台车、管片进给小车后退，在台车行走轮和进给小车的前后方加防动楔块；（10）从最后推进时用的浆液取出样品记录凝结时间；（11）清洁并打开在承力墙上的人闸室门，使用手电筒进行外观检查；（12）使用气动扳手和46 mm的套筒从承力墙上人闸门移开所有门闩。
（13）慢慢的从后面拿开保留的块并打开门。
（14）使用Samsons系统进行通风或者用2＂的空气管接在samsons上或者从盾构机通风机延伸管道。
（15）清洁并固定工作平台；（16）在进入以前进行气压测试；（17）安装照明装置；（18）由具有资质的人员进行地层监视和所有情况的报告，例如进来的水、裂缝位置、碎片或者材料的破裂；（19）记录所有地层的情形和低煤气监控；（20）在推进完成后，如果需要加压缩空气到土仓需要遵循上述需要的压力；（21）在检查期间提前进行地表沉降监控。
控制室直接和监控人员保持联系。
任何变化必须记录，并立即执行指令。
5 气压条件下的换刀作业在施工过程中如发生必须换刀、且根据地质条件分析必须在加压条件下进行时采用加压换刀作业。
作业时遵守以下操作规程。
5.1 进出人闸人闸的操作由经过专业培训的人闸安全管理员进行。
人闸管理员需要的各种操作和显示元件都安放在人闸的外部。
只允许通过高压空气检查和经过相应专业培训的人员进入人闸。
定期检查所有设施的功能（显示仪表，带式记录仪，暖气，时钟，温度计，密封阀等）。
5.1.1进出人闸前室前室用于在土仓和压力室加压空气中工作时送入材料或进入人员。
前室的操作与主室相近。
唯一的区别是使用的阀和显示仪表不同。
人闸上前室的阀及仪表：“前室通入空气闸阀”、“前室排气闸阀”、“前室排气量流量计”、“前室压力压力表”。
5.1.2 进入主室①检查显示仪表，带式记录仪，暖气，时钟，温度计，，紧急，密封阀等。
检查密封门的清洁状况。
②人员进入主室。
③开动双纸带记录仪，检查其工作是否正常以及储纸量。
④关闭主室与前室之间的隔离门，注意正确锁闭。
⑤主室压力墙上的人闸门处于密封状态。
⑥人闸管理员和在主室中坐着的人员建立联系。
⑦人闸管理员缓慢打开“主室通入空气闸阀”，按照规定缓慢增加主室的压力，直至达到工作压力。
（人闸中的工作压力最高可达到3bar,当超过3bar 以后，就会通过安全阀自动卸压。
）⑧主室中的人员可以根据自己的要求调定暖气。
⑨当主室的压力和土仓的压力相同时，人闸中的人员缓慢打开主室和土仓之间的密封门，进入土仓。
人闸管理员关闭带式记录仪。
地铁施工盾构带压进仓换刀施工方案
##地铁2号线东延线工程土建2222标段[侨香站～香蜜站〔原香蜜##站〕]区间侨香站～香蜜站〔原香蜜##站〕带压进仓换刀施工方案编制审核审批中铁隧道－##市政联合体##地铁2222标项目经理部二○一○年三月目录1带压进仓施工依据- 1 -2刀盘附近地质状况- 1 -3带压进仓工艺流程- 2 -3.1土仓密封措施- 2 -3.2带压进仓准备工作- 2 -3.3气压的确定- 6 -4压气作业- 6 -4.1土仓加压- 6 -4.2作业过程- 6 -4.3作业注意事项- 8 -5安全体系与安全体系- 9 -5.1安全体系- 9 -5.2安全措施- 10 -6隧道变形监测- 11 -6.1测点布置- 11 -6.2测量方法- 11 -6.3监测频率- 11 -7应急预案- 11 -7.1应急反映机制- 11 -7.2应急措施- 13 -附件一、带压换刀工具清单- 16 -附件二、压气作业管理与工作人员职责- 17 -附件三、压气作业时间记录表- 21 -附件四、刀具检查表- 22 -附件五、项目组织机构与急救部门联络清单- 23 -附件六、侨~香区间左线开仓位置与香莲立交沉降点监测图- 24 -1 带压进仓施工依据香蜜站(原香蜜##站)～侨香站区间左线从香蜜站西端始发，以11.620‰的纵坡下坡掘进至里程20+539.064处，刀盘结大量泥饼，刀具磨损与崩裂严重〔如图1-1〕，须立即开仓清泥饼换刀。
但由于刀盘所处位置为遇水崩解性地层，掘进掌子面自稳能力差，且刀盘位置位于侨香路主干道，距离香莲立交不足10m〔如图1-2〕，不具备地面加固条件，因此决定带压进仓清泥饼换刀，特制定本施工方案。
图1-1 滚刀磨损严重与崩裂图1-2 刀盘地面位置示意图2 刀盘附近地质状况参照侨~香区间左线地质详勘资料，编号Z3-2TQX-17柱状图〔如附图〕显示，盾构机掌子面为全断面强风化花岗岩<9-2-1>，该地层有一定自稳能力，但遇水崩解软化。
盾构带压换刀施工方案(
盾构带压换刀施工方案一、引言盾构施工是一种应用广泛的地下工程施工方法，在城市地下管道、交通隧道等工程中得到广泛应用。
盾构带压换刀作为盾构机的重要组成部分之一，对施工的进度和质量具有重要影响。
本文将介绍盾构带压换刀施工方案，包括施工前的准备工作、施工过程中的操作流程和注意事项，以及施工后的检测与验收。
二、施工前准备工作1. 环境检查在进行盾构带压换刀施工前，需要对施工现场的环境进行检查，确保施工现场符合施工要求，排除可能影响施工的隐患。
2. 设备准备对盾构带压换刀所需的设备进行准备工作，包括检查换刀设备的完好情况、准备更换钻头和其他配件等。
3. 人员培训对施工人员进行相关培训，包括换刀操作流程、安全注意事项等，确保施工人员具备必要的技能和知识。
三、施工操作流程1. 施工前准备1.施工人员穿戴好个人防护装备，确保安全；2.检查换刀设备和配件，确认准备充分；3.对盾构机进行检查，确保机器处于正常工作状态。
2. 换刀操作1.停机换刀前，先停止盾构机的推进；2.换刀过程中，严格按照操作流程进行，注意操作规范；3.换刀完成后，重新启动盾构机，检查换刀效果。
3. 安全注意事项1.换刀操作时，严禁在运行状态下进行；2.换刀过程中，注意检查换刀部件的连接是否牢固；3.若发现异样情况，应及时停机检查。
四、施工后检测与验收1. 检测1.对换刀后的盾构机进行检测，确认换刀效果符合工程要求；2.对换下的钻头等配件进行检查，确保无损坏情况。
2. 验收1.进行换刀效果验收，确认达到设计要求；2.对换刀过程中留下的工地进行清理，确保施工现场整洁。
五、结语盾构带压换刀施工是盾构施工过程中的重要环节，正确的施工方案能够提高工程质量、保障施工安全。
施工人员在进行换刀操作时，需严格按照操作规程进行，确保换刀效果符合要求。
希望本文介绍的盾构带压换刀施工方案能够对相关人员有所帮助，确保盾构施工顺利进行。
盾构换刀专项施工方案
盾构换刀专项施工方案1. 引言盾构作为一种先进的地下隧道施工技术，在大型城市地铁、交通隧道等工程中得到了广泛的应用。
然而，在盾构施工过程中，盾构机头的刀具磨损是一个不可避免的问题，而及时进行盾构换刀是确保施工进度和质量的重要环节。
本文将介绍盾构换刀的专项施工方案。
2. 盾构换刀原因盾构换刀是因为刀具磨损严重、切割效果下降、刀具已达到使用寿命等原因而进行的操作。
盾构换刀的目的是保证盾构施工的连续性、提高切割效率和质量，确保工程进度。
3. 盾构换刀流程盾构换刀流程主要包括以下几个步骤：3.1 停机准备在进行盾构换刀前，首先需要进行停机准备工作。
具体步骤如下：•停机信号：由盾构机长或相关负责人发出停机信号，通知所有相关人员停止工作。
•寻找适当位置：确定合适的位置进行盾构换刀操作，确保安全和方便性。
•打开机舱：打开盾构机的机舱门，确保换刀工作的便捷性。
3.2 刀具拆卸刀具拆卸是盾构换刀的核心环节，需要严格遵循操作规程，确保操作安全和高效性。
具体步骤如下：•卸下刀具护板：使用合适的工具卸下刀具护板，将其放置在合适位置。
•拆卸旧刀具：根据盾构机具体情况，使用相应的工具拆卸旧刀具，注意避免伤害和损坏。
•临时存放：将拆卸下来的旧刀具按照规定的要求进行分类和临时存放。
3.3 新刀具安装安装新刀具是盾构换刀的关键步骤，需要注意安全和准确性。
具体步骤如下：•检查新刀具：在安装前，检查新刀具的质量和完整性，确保没有损坏和缺陷。
•安装刀具：根据盾构机具体情况，使用相应的工具将新刀具安装到盾构机头上。
•固定刀具：使用合适的工具和方法，将新刀具牢固地固定在盾构机头上，确保安全和稳定性。
3.4 检查确认换刀完成后，需要进行检查确认，确保盾构机的正常运行和工作效果。
具体步骤如下：•检查刀具安装：仔细检查新刀具的安装情况，确保牢固和正确。
•测试运行：启动盾构机进行测试运行，观察刀具运转情况和切割效果，确保正常工作。
•确认合格：经过检查和测试，确认换刀工作完成，通知相关人员恢复施工。
盾构常压开仓刀具更换施工工法(2)
盾构常压开仓刀具更换施工工法盾构常压开仓刀具更换施工工法一、前言盾构施工是一种现代化的地下隧道施工方法，广泛应用于城市地铁、交通隧道等建设项目。
而盾构施工中的刀具更换是关键环节之一，直接影响到施工效率和质量。
本文将介绍一种盾构常压开仓刀具更换施工工法。
二、工法特点盾构常压开仓刀具更换施工工法是一种在盾构施工过程中，通过常压开仓方式进行刀具更换的方法。
其特点是施工过程中保持刀盘工作面的恒定压力，减少了因开仓和封仓过程带来的不稳定性和安全隐患。
这种工法具有操作简便、更换速度快、工作面稳定等特点，能够大幅提高施工效率和质量。
三、适应范围盾构常压开仓刀具更换施工工法适用于各类盾构施工项目，尤其适用于复杂地质条件下的施工。
无论是在难以控制的软土地层、岩溶地质、高水压地层还是存在巨大变形和断层的地区，这种工法均能够稳定运行和实施。
四、工艺原理盾构常压开仓刀具更换施工工法通过压力平衡系统和刀具连接装置来实现对刀具的更换。
在施工过程中，通过气压的调整，保持刀盘工作面的恒定压力，从而避免因开仓和封仓过程带来的工作面变形和刀具松脱等安全隐患。
这种工法采用了先进的技术手段，结合实际工程经验，确保了施工过程的稳定和安全。
五、施工工艺盾构常压开仓刀具更换施工工法的施工过程包括常压开仓、刀具更换和封仓三个阶段。
在常压开仓阶段，通过控制压力平衡系统，保持刀盘工作面的恒定压力。
在刀具更换阶段，利用刀具连接装置将新的刀具连接到工作面，在保持压力恒定的情况下进行更换。
在封仓阶段，通过封闭刀盘，恢复到正常的施工状态。
六、劳动组织盾构常压开仓刀具更换施工工法的劳动组织主要包括施工班组的组织和协调、工人的技术培训和安全培训等。
特别是在刀具更换阶段，需要有经验丰富的工人进行操作，确保施工过程中的安全和效率。
七、机具设备盾构常压开仓刀具更换施工工法所需的机具设备包括盾构机、压力平衡系统、刀具连接装置等。
其中，盾构机是施工的核心设备，压力平衡系统用于控制刀盘工作面的压力，刀具连接装置用于安装和更换刀具。

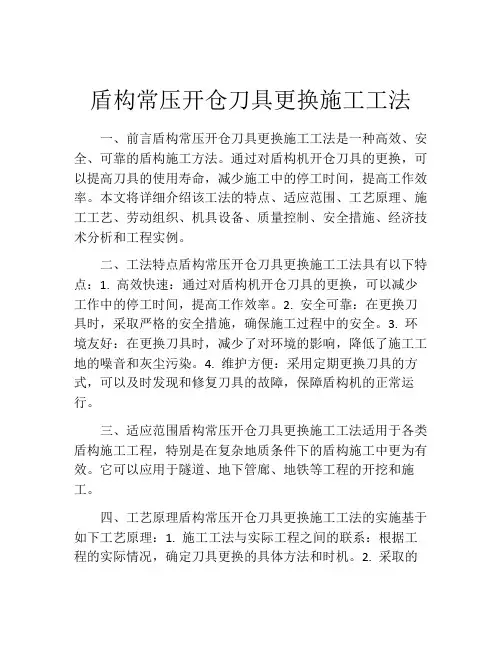

盾构常压开仓刀具更换施工工法
盾构常压开仓刀具更换施工工法一、前言盾构常压开仓刀具更换施工工法是一种高效、安全、可靠的盾构施工方法。
通过对盾构机开仓刀具的更换，可以提高刀具的使用寿命，减少施工中的停工时间，提高工作效率。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点盾构常压开仓刀具更换施工工法具有以下特点：1. 高效快速：通过对盾构机开仓刀具的更换，可以减少工作中的停工时间，提高工作效率。
2. 安全可靠：在更换刀具时，采取严格的安全措施，确保施工过程中的安全。
3. 环境友好：在更换刀具时，减少了对环境的影响，降低了施工工地的噪音和灰尘污染。
4. 维护方便：采用定期更换刀具的方式，可以及时发现和修复刀具的故障，保障盾构机的正常运行。
三、适应范围盾构常压开仓刀具更换施工工法适用于各类盾构施工工程，特别是在复杂地质条件下的盾构施工中更为有效。
它可以应用于隧道、地下管廊、地铁等工程的开挖和施工。
四、工艺原理盾构常压开仓刀具更换施工工法的实施基于如下工艺原理：1. 施工工法与实际工程之间的联系：根据工程的实际情况，确定刀具更换的具体方法和时机。
2. 采取的技术措施：采用专用的机械设备和工具，对刀具进行准确、快速的更换。
五、施工工艺盾构常压开仓刀具更换施工工法的主要施工工艺包括以下几个阶段：1. 刀具检查与监测：定期对刀具进行检查和监测，发现刀具的磨损或故障。
2. 刀具拆卸与更换：根据实际情况，对需要更换的刀具进行拆卸和更换。
3. 刀具安装与调试：将新的刀具进行安装和调试，确保刀具的正常运行。
4. 施工工艺优化与改进：根据实际经验，对施工工艺进行优化和改进，提高工作效率和施工质量。
六、劳动组织盾构常压开仓刀具更换施工工法的劳动组织主要包括以下几个方面：1. 人员组织：合理组织刀具检查、拆卸、更换和安装等工作的人员。
2. 工作分工：根据实际情况，对刀具更换的各个工作环节进行细致的分工。
盾构换刀方案
成都地铁4号线一期工程土建6标盾构技术交流之成都地区盾构换刀中铁一局集团有限公司成都地铁4号线一期工程土建6标项目经理部二〇一三年六月二十一日目录1引言 (1)2工程概况 (1)2.1工程概述 (1)2.2 设计概况 (1)2.3工程地质 (1)2.4水文地质 (3)3换刀施工总体安排 (4)3.1换刀方法 (4)3.2换刀工艺流程 (5)3.3预计换刀地点 (5)4常压换刀方案 (7)4.1换刀点地层加固 (7)4.2降水井施工 (7)4.3开仓换刀 (8)4.4盾构恢复掘进措施 (14)5施工人员和机械设备 (14)5.1施工人员组织 (14)5.2机具设备 (15)6安全施工措施 (15)7换刀应急措施 (16)1引言成都地铁砂卵石地层石英含量高，刀具磨损快，据施工统计，每掘进300～400 m就需进行刀具的检查与更换，因此进仓进行检查和更换刀具是成都地铁盾构法施工的关键工序。
但由于成都地铁的砂卵石地层含水丰富且气密性差，且成都地铁线路埋深较浅，带压作业易造成地面喷发和引起地表坍塌，特别是在城市主干道上带压进仓，风险极其巨大，一旦失败将带来灾难性的后果，这就决定了带压进仓技术应用的难度。
目前，在地面有条件的情况下，成都地铁在施工中大多数采用降水辅以地面加固手段为主的常压进仓的换刀办法，该方法的安全性比较适合成都的地层特点，同时成本小于其它换刀方案。
2工程概况2.1工程概述成都地铁4号线土建6标区间包含骡马市站～太升路站～省文联站区间，区间设计范围内为盾构隧道。
骡马市站～太升路站区间，起止里程为YDK29+617.444（ZDK29+617.444）～YDK30+488.600（ZDK30+488.600）；线路出骡马市站后沿羊市街到玉带桥（已拆除），在快到玉带桥处以R-400m的曲线右拐至白丝街、一直向前经过忠烈祠西街到达太升路站。
2.2 设计概况骡马市～太升路站区间线路曲线半径R=400m，最大线间距15m，线路在该区间线间距由15m过渡到13m。
盾构换刀施工方案
盾构换刀施工方案一、方案概述在盾构施工过程中，换刀是一项重要的施工环节。
盾构换刀施工方案旨在确保盾构机在施工过程中顺利换刀，保障施工的顺利进行。
本文将介绍盾构换刀施工方案的实施步骤、注意事项以及安全措施。
二、施工步骤1. 预备工作在进行换刀前，需对盾构机进行检查，确认设备运行状况良好，准备好所需的工具和备品，并做好施工区域的准备工作。
2. 暂停施工在换刀前，需要暂停盾构机的施工，确保施工现场安全，避免因为施工过程中的意外。
3. 卸除旧刀头将旧刀头卸除，并进行清理、检查，确认无异常情况后进行下一步操作。
4. 安装新刀头将新刀头安装到盾构机上，并进行固定，确保刀头安装牢固。
5. 检查调试安装完成后，对盾构机进行检查调试，确认设备运转正常。
6. 恢复施工完成换刀后，可以恢复盾构机的施工，继续进行隧道掘进。
三、注意事项1. 操作规范在换刀施工过程中，操作人员需按照操作规范进行操作，避免因操作不当导致意外发生。
2. 安全防护换刀过程中，需做好安全防护工作，确保操作人员的人身安全，避免发生危险情况。
3. 设备检查在换刀前后，需要对盾构机进行仔细检查，确保设备运行正常，避免因设备故障导致施工中断。
四、安全措施1. 紧急预案在换刀施工中，需要制定紧急预案，确保在意外情况下能够及时有效地处置。
2. 培训教育对操作人员进行必要的培训教育，提高其对换刀施工的认识和技能，确保操作安全。
3. 安全检查定期对换刀操作进行安全检查，发现隐患及时整改，保障施工安全。
五、总结盾构换刀施工是盾构施工中一个关键环节，合理的施工方案和严格的操作流程能够有效降低施工风险，确保施工安全和顺利进行。
操作人员需要严格按照操作规范进行操作，做好安全防护工作，保障施工的顺利完成。
以上即是盾构换刀施工方案的相关内容，希望能对相关人员在实际施工中有所帮助。
盾构换刀专项方案
#### 一、方案背景在地铁、隧道等地下工程建设中，盾构法因其高效、安全、环保等优点被广泛应用。
然而，盾构机在长时间掘进过程中，刀具会因磨损等原因需要更换。
为确保换刀作业安全、高效，特制定本专项方案。
#### 二、方案目标1. 确保换刀作业安全，防止发生意外事故。
2. 提高换刀效率，缩短施工周期。
3. 降低施工成本，提高经济效益。
#### 三、方案内容1. 组织机构成立盾构换刀专项小组，负责方案的制定、实施及监督工作。
小组成员包括项目经理、技术负责人、安全员、施工员等。
2. 人员培训对参与换刀作业的施工人员进行专业培训，确保其掌握换刀操作规程、安全注意事项及应急处置措施。
3. 施工准备（1）设备检查：对盾构机、刀具、换刀工具等设备进行全面检查，确保设备性能良好。
（2）场地布置：根据换刀作业需求，合理布置施工场地，确保施工安全。
（3）材料准备：准备充足的刀具、换刀工具、密封材料、加固材料等。
4. 换刀步骤（1）刀具拆除：根据刀具磨损情况，选择合适的刀具进行拆除。
（2）刀具更换：按照操作规程，将新刀具安装到位。
（3）密封处理：对换刀处进行密封处理，防止漏浆、漏气。
（4）加固处理：根据地质条件，对换刀处进行加固处理，提高土体稳定性。
5. 安全措施（1）安全防护：为施工人员配备安全帽、安全带、防尘口罩等防护用品。
（2）现场监控：设置专职安全员，对施工现场进行全程监控，确保施工安全。
（3）应急预案：制定应急预案，针对可能出现的突发事件进行处置。
6. 质量保证措施（1）严格检查：对换刀作业过程中的每一个环节进行严格检查，确保符合质量要求。
（2）质量验收：换刀作业完成后，进行质量验收，确保施工质量。
（3）技术交底：对换刀作业进行技术交底，确保施工人员了解技术要求。
#### 四、方案实施1. 按照方案内容，制定详细施工计划，明确施工时间、进度、质量要求等。
2. 严格执行方案内容，确保施工安全、高效。
3. 定期对方案实施情况进行检查，发现问题及时整改。
盾构机换刀方案
盾构换刀作业施工方案一、编制目的为使刀盘刀具的布置形式满足盾构机所处各类地层的掘进要求，防止因刀具的过度磨损、未及时更换而破坏刀盘结构，确保盾构施工生产的顺利进行，制定本方案。
二、编制依据⑴《岩土工程勘察报告》；⑵《岩土工程补充勘察报告》；⑶区杨区间平、纵面断面图；⑷盾构机组装图纸；⑸盾构机技术文件。
三、检查及更换刀具的作业筹划3.1 概述通过对沿线地质情况的分析，充分考虑到无气压换刀和气压换刀方式的适用条件，尽量避免在围岩含水量大和需带压作业地段进行换刀作业，根据检查情况确定是否需要对刀盘进行维护、更换磨损的刀具及清除泥饼作业。
所选检查及换刀的作业地点具备以下条件。
①检查及换刀地段的隧道围岩较均匀,力学性质好,自稳性强；②检查及换刀地段隧道埋深合适，且覆盖层无不良岩层。
换刀作业前，根据盾构机的运转情况，对其进行部件检修、维护，确保盾构机的正常运转。
在盾构机掘进过程中如发生刀具必须更换且必须在加压条件下作业时，按照加压换刀操作规程作业。
3.2 作业内容：检查及更换刀具的作业内容包括：刀具是否损坏及刀具的磨损情况；搅拌棒耐磨层的完好情况；刀盘耐磨层的磨损情况；刀具安装部件如楔块、安装块、螺栓保护帽是否松脱或损坏；更换已经磨损的刀具；根据盾构机将要掘进通过的地层更换刀具形式（正面单刃滚刀→正面齿刀；正面齿刀→正面单刃滚刀；中心双刃滚刀→中心齿刀；中心齿刀→中心双刃滚刀），检查刀盘是否粘结泥饼等等。
四、无气压条件下的换刀操作规程：盾构机将要抵达计划换刀位置前的掘进采用慢速推进和慢转刀盘的方式掘进，以减小盾构机对隧道工作面土体的扰动。
同时采用凝固时间短的浆液进行同步注浆，并利用吊装螺栓孔对连接桥附近的成形隧道进行二次补注浆，以增加盾尾附近成型隧道的稳定性。
采用转动刀盘和敲击盾壳的方式防止注浆浆液与盾尾固结在一起。
在盾构机停止推进后打开承压壁上的卸水孔进行排水并记录水流量，报监理审批后实施刀具的检查及更换作业。
盾构换刀方案
盾构换刀方案盾构换刀方案是在盾构工程中进行刀具更换的一项重要操作。
盾构机是一种用于地下隧道开挖的特种机械设备，它由刀具、推进器、土压平衡系统等组成。
盾构机在长时间的工作过程中，刀具会受到磨损和损坏，因此需要定期更换以保证施工的顺利进行。
本文将详细介绍盾构换刀方案的步骤和注意事项。
1. 选择合适的时机进行换刀盾构换刀需要在施工过程中选择合适的时间进行。
通常情况下，换刀可以在盾构机推进到固定位置或者遇到适合停工的情况下进行。
这样可以确保换刀过程中不会对施工产生过大的影响。
2. 准备必要的工具和材料在进行换刀前，需要准备好必要的工具和材料，以便顺利进行操作。
常见的工具包括扳手、钳子、刀片等。
材料方面需要提前准备好用于更换的刀具。
3. 清理工作区域在进行换刀之前，需要先清理工作区域，确保没有杂物和障碍物的存在。
这可以减少操作过程中的安全风险，并且便于操作。
4. 卸下旧刀具首先，使用扳手或者钳子等工具，将旧刀具逐个卸下。
在卸下的过程中，需要注意保护好自己的安全，避免刀具突然脱落导致伤害。
5. 安装新刀具在卸下旧刀具后，可以开始安装新刀具。
根据盾构机的具体型号和刀具特点，按照正确的方法进行安装。
确保刀具安装牢固，不会在工作过程中松动或者脱落。
6. 进行必要的调试在完成刀具更换后，需要对盾构机进行必要的调试。
这包括检查刀具安装是否正确、运转是否平稳等。
如果存在异常情况，需要及时进行排查和纠正。
7. 记录换刀过程和结果为了更好地掌握盾构机的使用情况和刀具更换频率，需要记录换刀过程和结果。
可以记录更换刀具的日期、使用时间、更换原因等信息，以便后续分析和调整。
总结：盾构换刀是盾构工程中必不可少的一项操作。
通过选择合适的时机、准备必要的工具和材料、清理工作区域、卸下旧刀具、安装新刀具、进行必要的调试以及记录换刀过程和结果等步骤，可以确保盾构机的正常运转和施工的顺利进行。
在进行换刀的过程中，需要注意安全操作，遵守相关规定，并及时进行检查和维护，以保证工程的质量和安全。
