按钮开关工作原理说课材料

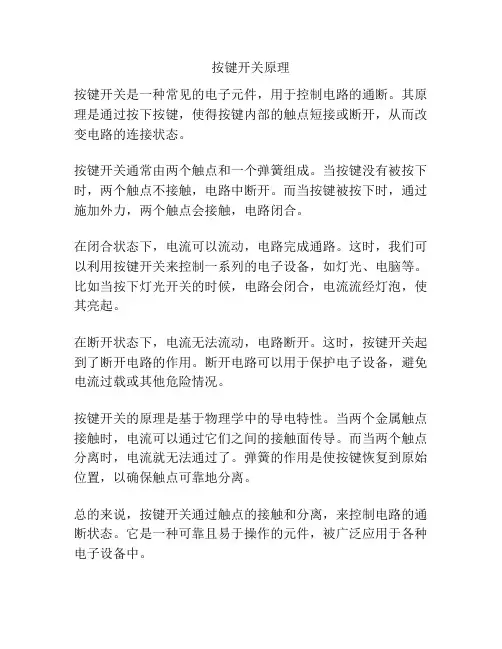

按键开关原理
按键开关原理
按键开关是一种常见的电子元件，用于控制电路的通断。
其原理是通过按下按键，使得按键内部的触点短接或断开，从而改变电路的连接状态。
按键开关通常由两个触点和一个弹簧组成。
当按键没有被按下时，两个触点不接触，电路中断开。
而当按键被按下时，通过施加外力，两个触点会接触，电路闭合。
在闭合状态下，电流可以流动，电路完成通路。
这时，我们可以利用按键开关来控制一系列的电子设备，如灯光、电脑等。
比如当按下灯光开关的时候，电路会闭合，电流流经灯泡，使其亮起。
在断开状态下，电流无法流动，电路断开。
这时，按键开关起到了断开电路的作用。
断开电路可以用于保护电子设备，避免电流过载或其他危险情况。
按键开关的原理是基于物理学中的导电特性。
当两个金属触点接触时，电流可以通过它们之间的接触面传导。
而当两个触点分离时，电流就无法通过了。
弹簧的作用是使按键恢复到原始位置，以确保触点可靠地分离。
总的来说，按键开关通过触点的接触和分离，来控制电路的通断状态。
它是一种可靠且易于操作的元件，被广泛应用于各种电子设备中。

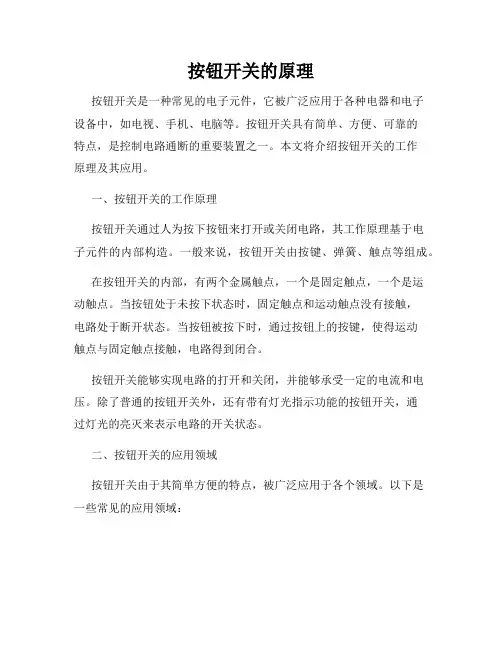

按钮开关的原理
按钮开关的原理按钮开关是一种常见的电子元件，它被广泛应用于各种电器和电子设备中，如电视、手机、电脑等。
按钮开关具有简单、方便、可靠的特点，是控制电路通断的重要装置之一。
本文将介绍按钮开关的工作原理及其应用。
一、按钮开关的工作原理按钮开关通过人为按下按钮来打开或关闭电路，其工作原理基于电子元件的内部构造。
一般来说，按钮开关由按键、弹簧、触点等组成。
在按钮开关的内部，有两个金属触点，一个是固定触点，一个是运动触点。
当按钮处于未按下状态时，固定触点和运动触点没有接触，电路处于断开状态。
当按钮被按下时，通过按钮上的按键，使得运动触点与固定触点接触，电路得到闭合。
按钮开关能够实现电路的打开和关闭，并能够承受一定的电流和电压。
除了普通的按钮开关外，还有带有灯光指示功能的按钮开关，通过灯光的亮灭来表示电路的开关状态。
二、按钮开关的应用领域按钮开关由于其简单方便的特点，被广泛应用于各个领域。
以下是一些常见的应用领域：1. 家用电器：按钮开关被广泛应用于家用电器中，如电视机、家庭音响等。
通过按下按钮开关，可以打开或关闭电器的电源，实现电器的启动和停止。
2. 通信设备：按钮开关也被广泛应用于各种通信设备中，如手机、对讲机等。
通过按钮开关，可以实现通信设备的开机、关机、接听电话等功能。
3. 工业控制：在工业领域，按钮开关是一种常见的控制元件。
通过按钮开关，可以实现机器的启停、控制信号的输入等功能。
4. 汽车电子：在汽车中，按钮开关用于控制车内各种功能，如车窗开关、天窗开关、启动按钮等。
5. 电子游戏：按钮开关也被广泛用于电子游戏机中，通过按下按钮开关，可以实现游戏的开始、暂停、继续等操作。
通过上述的应用领域可以看出，按钮开关在日常生活和工业生产中起着重要的作用，它的简单可靠使得各种设备的控制变得更加方便和灵活。
三、按钮开关的发展趋势随着科技的不断进步，按钮开关也在不断演变和升级。
以下是一些按钮开关的发展趋势：1. 智能化：随着物联网和智能家居的发展，按钮开关也趋向于智能化。

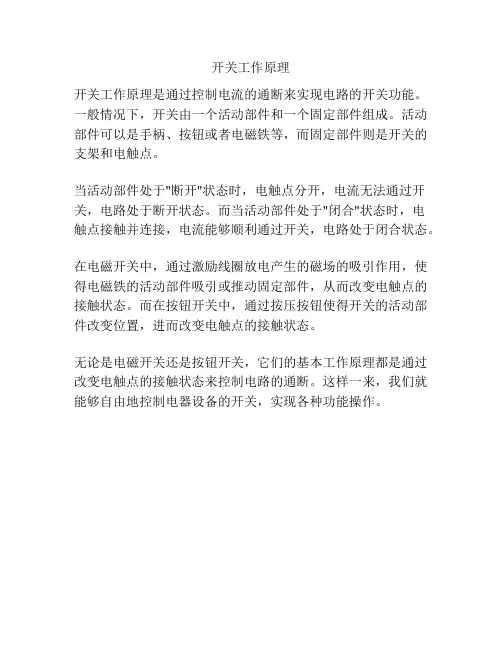

开关工作原理
开关工作原理
开关工作原理是通过控制电流的通断来实现电路的开关功能。
一般情况下，开关由一个活动部件和一个固定部件组成。
活动部件可以是手柄、按钮或者电磁铁等，而固定部件则是开关的支架和电触点。
当活动部件处于"断开"状态时，电触点分开，电流无法通过开关，电路处于断开状态。
而当活动部件处于"闭合"状态时，电
触点接触并连接，电流能够顺利通过开关，电路处于闭合状态。
在电磁开关中，通过激励线圈放电产生的磁场的吸引作用，使得电磁铁的活动部件吸引或推动固定部件，从而改变电触点的接触状态。
而在按钮开关中，通过按压按钮使得开关的活动部件改变位置，进而改变电触点的接触状态。
无论是电磁开关还是按钮开关，它们的基本工作原理都是通过改变电触点的接触状态来控制电路的通断。
这样一来，我们就能够自由地控制电器设备的开关，实现各种功能操作。
按钮开关的结构
按钮开关的结构按钮开关是一种常见的电子元件，用于控制电路的通断或切换。
它的结构通常包括按钮、开关机构以及连接线路等部分。
本文将介绍按钮开关的结构和工作原理，并探讨其在不同领域的应用。
一、按钮开关的结构1. 按钮按钮是按钮开关的最外层部分，通常由塑料或金属制成。
它的形状可以是圆形、方形、矩形等多种形式，具体形状取决于应用场景和设计需求。
按钮上通常标有相关的符号或文字，用于指示开关的功能或状态。
2. 开关机构开关机构是按钮开关的核心部分，它决定了按钮开关的工作原理。
常见的开关机构有螺旋弹簧式开关、双向推拉式开关和翻板开关等。
- 螺旋弹簧式开关：这种开关机构通过旋转按钮来控制电路的通断。
按钮通过螺旋弹簧与内部接点相连，当旋转按钮时，接点会闭合或断开，从而对电路进行切换。
- 双向推拉式开关：这种开关机构通过按钮的推拉来控制电路的通断。
按钮可以在两个方向上进行推拉，分别对应着不同的电路状态。
当按钮处于一个方向时，电路通断状态为一种情况，而当按钮处于另一个方向时，电路通断状态则会发生改变。
- 翻板开关：这种开关机构通过按钮的左右或上下翻转来控制电路的通断。
按钮的翻转会导致内部的接点闭合或断开，从而实现电路的切换。
3. 连接线路连接线路是按钮开关的导电部分，用于将按钮与电路连接起来。
连接线路通常由金属材料制成，具有良好的导电性能。
它们被安装在按钮开关的底座上，并与开关机构相连，以便传输电流信号。
二、按钮开关的工作原理按钮开关的工作原理基于其开关机构的设计。
当按钮被按下或旋转时，开关机构内部的接点会发生闭合或断开，从而控制电路的通断状态。
以常见的螺旋弹簧式开关为例，当按钮被旋转至闭合状态时，螺旋弹簧将按钮与内部的接点连接起来，使电流得以流通，电路处于通断状态。
而当按钮被旋转至断开状态时，螺旋弹簧会将按钮与接点分离，电流无法流通，电路处于断开状态。
不同类型的按钮开关在工作原理上存在一些差异，但它们都通过按钮的操作来控制电路的通断或切换。
按钮开关付明涛资料
Q
FU1
SB2 SB3
KM
FR
M 3～
SB1 KM
KM
主电路
Date: 2018/9/13 Page: 3
控制电路
主令电器：
分类：按钮
万能转换开关 主令控制器 行程开关 接近开关 选择开关 足踏开关
Date: 2018/9/13
Page: 4
主令电器：
按钮
Date: 2018/9/13
动断触头先断开，然后动合触头再闭合；手指松开后， 在复位弹簧作用下动合触头先恢复断开，动断触头再回 复闭合。
Date: 2018/9/13
Page: 17
技能训练
2.按钮开关的接线
SB3 SB1表示绿色 按钮 SB1 SB3表示红色 按钮
1
2
3
Date: 2018/9/13
Page: 18
巩固练习
Date: 2018/9/13 Page: 10
按钮的结构示意图
按钮帽 复位弹簧 桥式动触点 动断触点 接线柱 静触点
动合触点
Date: 2018/9/13
Page: 11
二、按钮的分类 1. 动断按钮（停止按钮） 结构 工作过程 作用 通常用来断开控制电路。 电路符号 SB 常闭(动断)按钮
Date: 2018/9/13 Page: 12
静触点
动断触点
2. 动合按钮（启动按钮）
结构 工作过程 作用
通常用来接通控制电路。 电路符号
SB 常开(动合)按钮
Date: 2018/9/13 Page: 13
动合触点
静触点
3. 复合按钮 工作过程
作用

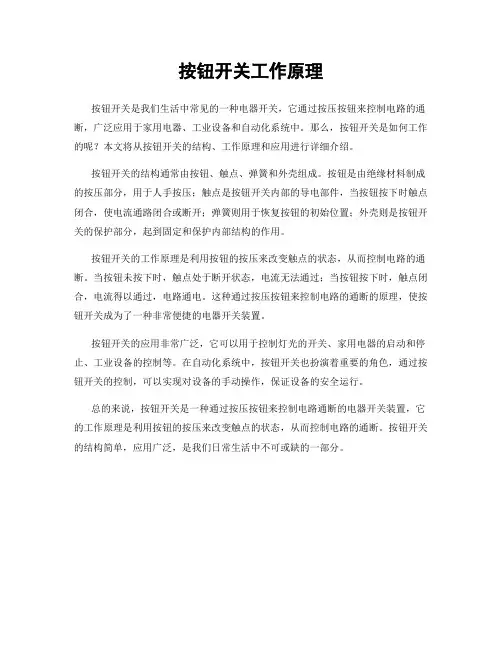

按钮开关工作原理
按钮开关工作原理
按钮开关是我们生活中常见的一种电器开关，它通过按压按钮来控制电路的通断，广泛应用于家用电器、工业设备和自动化系统中。
那么，按钮开关是如何工作的呢？本文将从按钮开关的结构、工作原理和应用进行详细介绍。
按钮开关的结构通常由按钮、触点、弹簧和外壳组成。
按钮是由绝缘材料制成的按压部分，用于人手按压；触点是按钮开关内部的导电部件，当按钮按下时触点闭合，使电流通路闭合或断开；弹簧则用于恢复按钮的初始位置；外壳则是按钮开关的保护部分，起到固定和保护内部结构的作用。
按钮开关的工作原理是利用按钮的按压来改变触点的状态，从而控制电路的通断。
当按钮未按下时，触点处于断开状态，电流无法通过；当按钮按下时，触点闭合，电流得以通过，电路通电。
这种通过按压按钮来控制电路的通断的原理，使按钮开关成为了一种非常便捷的电器开关装置。
按钮开关的应用非常广泛，它可以用于控制灯光的开关、家用电器的启动和停止、工业设备的控制等。
在自动化系统中，按钮开关也扮演着重要的角色，通过按钮开关的控制，可以实现对设备的手动操作，保证设备的安全运行。
总的来说，按钮开关是一种通过按压按钮来控制电路通断的电器开关装置，它的工作原理是利用按钮的按压来改变触点的状态，从而控制电路的通断。
按钮开关的结构简单，应用广泛，是我们日常生活中不可或缺的一部分。
三相按钮开关工作原理
三相按钮开关工作原理
三相按钮开关是一种用于控制电动机启动、停止、正反转的设备，它的工作原理基于电磁原理和机械传动。
1. 整体构造：三相按钮开关通常由一个按钮开关主体和一个接触器组成。
按钮开关主体有三个按钮，分别代表启动、停止和正反转功能。
接触器有三个主触点和一个辅助触点，用于控制电机的三相电路。
2. 电磁原理：按钮开关主体内部有一个电磁线圈，当按钮被按下时，电磁线圈中的电流会发生变化。
这个变化产生的磁场作用于接触器中的触点，从而控制电动机的启动、停止和正反转。
3. 启动功能：当启动按钮被按下时，电磁线圈中的电流流过，产生的磁场吸引接触器的主触点闭合，将电机的三相电路连接起来。
电机受到电源供电后开始运行。
4. 停止功能：当停止按钮被按下时，电磁线圈中的电流中断，磁场消失，接触器的主触点断开，切断了电机的供电电路，从而实现电机的停止。
5. 正反转功能：当反转按钮被按下时，电磁线圈中的电流反向，改变了磁场的方向，使得接触器的主触点互换位置。
这样，电机的相序发生了改变，实现了电机的正反转。
6. 辅助触点功能：按钮开关还可以带有辅助触点，用于实现其他功能，比如电机的过载保护、指示灯的控制等。
总的来说，按钮开关通过电磁原理和机械传动实现了对电动机的启动、停止和正反转功能。
在操作按钮时，改变了电磁线圈中的电流，从而控制了接触器的触点状态，进而控制了电动机的电路连接方式和工作状态。
旋钮开关工作原理
旋钮开关工作原理
旋钮开关是一种常见的电子开关设备，它的工作原理基于旋转动作和接触器的开闭。
以下是旋钮开关的工作原理的详细描述。
1. 结构组成：旋钮开关由旋转部分和接触器部分组成。
旋转部分通常由旋钮和轴组成，用于实现开关的旋转操作；接触器部分则由一个或多个触点组成。
2. 接触器的构造：接触器由金属材料制成，通常是铜合金，具有良好的导电性能和耐磨性。
触点通常由一个固定触点和一个活动触点组成，固定触点固定在开关的底座上，而活动触点则与旋转部分相连。
3. 开闭操作：当旋钮旋转时，旋钮轴的旋转将会带动活动触点的运动。
通过设计合理的凸轮机构，可以实现不同角度下触点的开闭操作。
当旋钮旋转到特定位置时，活动触点与固定触点会接触或分离，从而实现电路的通断。
4. 电路连通：当旋钮开关处于闭合状态时，活动触点与固定触点接触，形成一条连通的导电通路。
通过这个通路，电流可以流经旋钮开关，从而使被控制的装置正常工作。
5. 电路断开：当旋钮开关处于断开状态时，活动触点与固定触点分离，导致导电通路打断。
这样，电流就无法通过开关流动，从而实现装置的停止工作。
总结起来，旋钮开关的工作原理是通过旋钮轴和接触器的开闭
操作，实现电路的通断。
旋钮开关的旋转使活动触点与固定触点接触或分离，从而控制电流的通断，进而控制被控制装置的工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按钮开关工作原理
精品资料
提起按钮(按键)开关，相信很多人并不会感到陌生，几乎每天都会碰到各种按钮开关，比如一些家用电器、医疗设备上都会有。
但如果让您对其的结构、原理说出个所以然，估计会有不少人会一头雾水。
今天，小编就为大家讲讲按钮的结构和开关原理。
1. 按钮开关原理—简介
按钮开关简称按钮，通常用来接通和断开控制电路，它是电力拖动中一种发出指令的低压电器，应用十分广泛的一种主令电器，在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。
其特点是安装在工作进行中的机器、仪表中，大部分时间是处于初始自由状态的位置上，只是在有要求时才在外力作用下转换到第二种状态(位置)，当外力一旦除去，由于弹簧的作用，开关就又回到初始位置。
按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。
通常每一个按钮开关有两对触点。
每对触点由一个常开触点和一个常闭触点组成。
当按下按钮，两对触点同时动作，常闭触点断开，常开触点闭合。
为了标明各个按钮的作用，避免误操作，通常将按钮帽做成不同的颜色，以示区别，如下图所示。
其颜色有红、绿、黑、黄、蓝、白等。
如，红色表示停止按钮，绿色表示起动按钮等。
按钮开关的主要参数、型式、安装孔尺寸、触头数量及触头的电流容量，在产品说明书中都有详细说明。
2. 按钮开关原理—结构
按钮一般由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成。
按钮不受外力作用(即静态)时触头的分合状态，分为启动按钮(即常开按钮)、停止按钮(即常闭按钮)和复合按钮(即常开、常闭触头组合为一体的按钮)。
对启动按钮而言，按下按钮帽时触头闭合，松开后触头自动断开复位;停止按钮则相反，按下按扭帽时触头分开，松开后触头自动闭合复位。
复合按钮是按下按钮帽时，桥式动触头向下运动，使常闭触头先断开后，常开触头才闭合;当松开按钮帽时，则常开常开触头先分断复位后，常开触头再闭合复位。
3. 按钮开关原理—工作原理
按键开关的工作原理比较好理解，原理如下图所示。
直白的说来就是这样的：里面有一个电磁铁的吸附装置，当你把按键按下去之后，里边的电磁铁就代电产生磁性，然后通过这个吸附装置把电路接通或者断开。
从而实现了线路的远程控制等功能。
按键不受外力作用(即静态)时触头的分合状态，分为启动按键(即常开按键)、停止按键(即常闭按键)和复合按键(即常开、常闭触头组合为一体的按键)。
对启动按键而言，按下按键帽时触头闭合，松开后触头自动断开复位;停止按键则相反，按下按键帽时触头分开，松开后触头自动闭合复位。
复合按键是按下按键帽时，桥式动触头向下运动，使常闭触头先断开后，常开触头才闭合;当松开按键帽时，则常开常开触头先分断复位后，常开触头再闭合复位。
看完以上的文章，您是否对按钮开关原理有了进一步的了解呢，小编还精心选取了几篇关于按钮开关的文章，希望您会感兴趣。
