膨胀型阻燃剂及应用38页PPT

膨胀型阻燃剂的阻燃机理

膨胀型阻燃剂的阻燃机理
膨胀型阻燃剂是一种常用于聚合物材料中的阻燃添加剂，其阻燃机理主要涉及以下几个方面：
膨胀作用：
膨胀型阻燃剂在受热条件下会发生膨胀反应，产生大量气体。

这些气体可以隔离氧气，降低聚合物与火源之间的接触，减少燃烧反应的发生。

热分解作用：
膨胀型阻燃剂在高温下会发生热分解反应，产生具有阻燃效果的气体和炭化物。

这些产物可以在燃烧过程中吸收热量，降低燃烧反应的温度，减缓火势的蔓延。

碱金属盐的催化作用：
膨胀型阻燃剂中通常含有碱金属盐，如氢氧化铝、磷酸铵等。

这些盐类在高温下可以催化燃烧反应中的焦炭生成，形成炭化层，隔离燃烧反应，起到阻燃的作用。

充填作用：
膨胀型阻燃剂可以作为填料填充在聚合物材料中，增加材料的密度，降低热传导和气体扩散速度。

这种充填作用可以有效减缓燃烧反应的传播速度。

综合上述机理，膨胀型阻燃剂通过膨胀作用、热分解作用、碱金属盐的催化作用和充填作用等多种方式，协同作用来减缓燃烧反应的发展和蔓延，提供阻燃保护。

这种阻燃机理有助于降低聚合物材料的燃烧速率和火灾危险性，提高材料的阻燃性能。

7-8膨胀型阻燃剂及应用

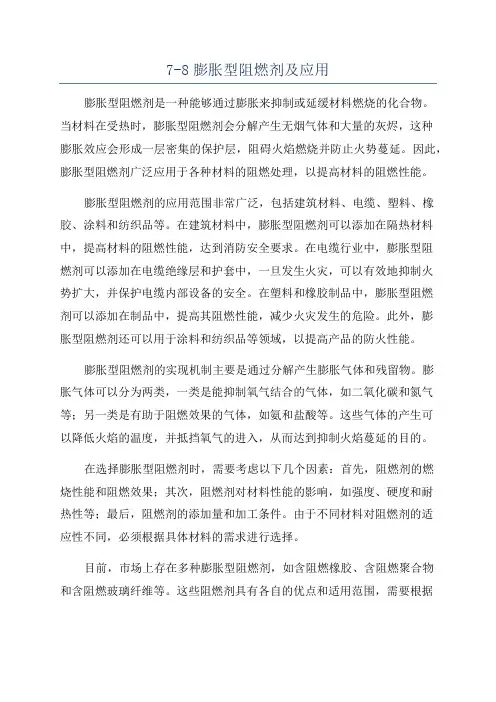

7-8膨胀型阻燃剂及应用膨胀型阻燃剂是一种能够通过膨胀来抑制或延缓材料燃烧的化合物。

当材料在受热时，膨胀型阻燃剂会分解产生无烟气体和大量的灰烬，这种膨胀效应会形成一层密集的保护层，阻碍火焰燃烧并防止火势蔓延。

因此，膨胀型阻燃剂广泛应用于各种材料的阻燃处理，以提高材料的阻燃性能。

膨胀型阻燃剂的应用范围非常广泛，包括建筑材料、电缆、塑料、橡胶、涂料和纺织品等。

在建筑材料中，膨胀型阻燃剂可以添加在隔热材料中，提高材料的阻燃性能，达到消防安全要求。

在电缆行业中，膨胀型阻燃剂可以添加在电缆绝缘层和护套中，一旦发生火灾，可以有效地抑制火势扩大，并保护电缆内部设备的安全。

在塑料和橡胶制品中，膨胀型阻燃剂可以添加在制品中，提高其阻燃性能，减少火灾发生的危险。

此外，膨胀型阻燃剂还可以用于涂料和纺织品等领域，以提高产品的防火性能。

膨胀型阻燃剂的实现机制主要是通过分解产生膨胀气体和残留物。

膨胀气体可以分为两类，一类是能抑制氧气结合的气体，如二氧化碳和氮气等；另一类是有助于阻燃效果的气体，如氨和盐酸等。

这些气体的产生可以降低火焰的温度，并抵挡氧气的进入，从而达到抑制火焰蔓延的目的。

在选择膨胀型阻燃剂时，需要考虑以下几个因素：首先，阻燃剂的燃烧性能和阻燃效果；其次，阻燃剂对材料性能的影响，如强度、硬度和耐热性等；最后，阻燃剂的添加量和加工条件。

由于不同材料对阻燃剂的适应性不同，必须根据具体材料的需求进行选择。

目前，市场上存在多种膨胀型阻燃剂，如含阻燃橡胶、含阻燃聚合物和含阻燃玻璃纤维等。

这些阻燃剂具有各自的优点和适用范围，需要根据具体应用场景的要求进行选择。

此外，一些新型膨胀型阻燃剂也在不断研发中，例如基于纳米技术的膨胀型阻燃剂和绿色环保型膨胀型阻燃剂等。

总之，膨胀型阻燃剂是一种能够通过膨胀来抑制或延缓材料燃烧的化合物。

它具有广泛的应用范围，可应用于建筑材料、电缆、塑料、橡胶、涂料和纺织品等领域，以提高材料的阻燃性能。

在选择膨胀型阻燃剂时，需要考虑阻燃剂的燃烧性能和阻燃效果，以及其对材料性能的影响。

膨胀型阻燃剂的制备及应用

膨胀型阻燃剂的制备及应用来源:中国化工信息网 2007年11月14日由于环保等各方面的压力，阻燃剂的无卤化进程步伐越来越快。

膨胀型阻燃剂被认为是很有希望的途径之一，目前正受到越来越多的关注。

膨胀型阻燃剂是由酸源、气源和结炭源所组成，酸源是含阻燃元素磷化合物受热氧化生成磷酸、偏磷酸，最后生成不挥发的且稳定的聚偏磷酸，覆于燃烧物表面起着隔热、隔氧阻止燃烧，因此酸源起着重要的作用。

气源以含氮化合物受热分解生成难燃的气体N2、NH3、H2O等，使受热物表面周围空气稀释，因此气源的选择也十分重要。

结炭源是在材料受热时快速降解炭化形成致密的炭化层，目前公认季戊四醇是极好的结炭源。

作者以含磷量极高的甲基磷酸二甲酯(简称DMMP)(Ⅰ)作为酸源，三聚氰胺三聚氰酸盐(Ⅱ)为气源、季戊四醇(Ⅲ)为结炭源制备了膨胀型阻燃剂，当Ⅰ：Ⅱ：Ⅲ=5.0：2.5：0.83时，对不饱和聚酯树脂具有极好的阻燃作用，添加15%时能使不饱和聚酯树脂的氧指数达到28.5，燃烧残余物为松散的黑色物质，说明具有结炭作用。

1 试验部分1.1 主要仪器与试剂Nicolet 170SX FT-IR红外光谱仪，ARC400型核磁共振分析仪，HC-2型氧指数测定仪。

磷含量采用燃烧、磷钼酸铵沉淀法测定。

三聚氰胺，工业品；三聚氰酸，工业品；不饱和聚酯树脂，工业品；季戊四醇，工业品；亚磷酸三甲酯，工业品。

1.2 试验内容1.2.1 阻燃剂DMMP(Ⅰ)的合成向装有带干燥管的回流冷凝管、温度计和电动搅拌的反应瓶中加入500.0g 亚磷酸三甲酯，催化剂NPSM20.0g，开动搅拌，缓慢加热到回流温度(105-110℃)，当回流明显减慢时，继续加热使反应体系始终保持回流状态，当内温达到160℃且无回流现象时，即为反应终点。

将反应装置改为减压蒸馏装置，收集95-97℃/0.092MPa馏分，得无色透明产品485.0g。

1.2.2 三聚氰胺三聚氰酸盐(Ⅱ)的制备将64.5g三聚氰酸溶于90℃的热水中，分批加入63.0g三聚氰胺，90℃搅拌反应2.5h，pH值7左右时，冷却到室温，过滤，滤饼用热水洗涤，抽干，60℃真空干燥。

膨胀型阻燃剂及应用

膨胀型阻燃剂及应用膨胀型阻燃剂是一种能够在高温下膨胀产生阻隔效果的化学物质。

它主要由含氮的化合物组成，当受到高温作用时，化合物会分解产生气体，并且在分解过程中产生大量的灰炭，从而形成一层膨胀隔热层，阻止火焰蔓延。

膨胀型阻燃剂具有以下多种特点：首先，膨胀型阻燃剂的分解过程产生的气体能够使它膨胀成为多孔的泡沫状物质，并且这种物质具有较低的热导率，能够有效隔热。

其次，膨胀型阻燃剂产生的灰炭可以形成一层致密的隔热层，能够阻挡热量的传导和辐射，从而减缓火势的蔓延。

此外，膨胀型阻燃剂还具有绝热性能，它能够吸收空气中的热量，从而将火焰附近的温度降低。

最后，膨胀型阻燃剂还具有多孔结构，能够有效地吸附和排出有害气体，减少有毒物质的释放，保护环境和人体健康。

1.建筑材料：膨胀型阻燃剂被广泛应用于各种建筑材料中，如木材、塑料、绝缘材料等。

在火灾发生时，阻燃剂会迅速膨胀，形成一层隔热层，防止火势蔓延并保护建筑结构。

2.电子电器：许多电子产品和电器设备中都含有阻燃剂。

例如，手机、电视、电脑等设备的外壳通常都采用阻燃材料，以防止高温或电火花引起的火灾。

3.输电线缆：输电线缆中的阻燃剂起到防止电火花引起火灾的作用。

膨胀型阻燃剂在电火花产生时能够迅速膨胀，形成一层隔热层，防止火焰传播。

4.航空航天领域：在航空航天领域，因为飞行器在高温高速环境下飞行，所以使用阻燃剂尤为重要。

膨胀型阻燃剂被广泛应用于飞机内饰、燃料箱和发动机罩等部件中，以提高航空器的火灾安全性能。

综上所述，膨胀型阻燃剂是一种能够在高温下膨胀产生阻隔效果的化学物质，它在防止火焰蔓延、防止热量传导和辐射方面具有独特的优势。

它的应用领域广泛，包括建筑材料、电子电器、输电线缆和航空航天等领域。

通过使用膨胀型阻燃剂，可以提高材料和设备的抗火性能，降低火灾风险，保护生命财产安全。

膨胀型阻燃剂

膨胀型阻燃剂Spinflam MF82/PE和MF82/PP

Spinflame MF-82是意大利Montedison公司销售的膨胀型阻燃剂，其特点是与Exolit IFR系列相似。 ①阻燃效率高，用量低，能使火焰很快自熄，且不产生滴落； ②低烟、低毒，不释出腐蚀性气体； ③不产生对人体细胞诱变物； ④不迁移至被阻燃材料表面； ⑤被阻燃材料密度低； ⑥对被阻燃材料的机械性能、电气性能、抗紫外线能力及加工性能影响较小。
Phos-Chekp/40与Spinflam组成的膨胀型阻燃剂

Phos-Chekp/40是美国Monsanto公司销售的一种磷系阻燃剂的商品牌号，其主要成分是聚磷酸铵（APP）。 Spinflam 可作为 Phos-Chekp/40的协效剂以一定比例混配成膨胀型阻燃剂，以保持阻燃剂中合理的阻燃元素比。以这种阻燃剂阻燃的高聚物，具有优异的阻燃性能，特别是密度低，且原基材的主要物理性能仅略有下降。此外，它们燃烧时生成的有毒气体和腐蚀性气体量很小，烟密度甚低。

性能
Exolit IFR-10 Exolit IFR-11 流散性粉末 19
外观磷含量%
流散性粉末 20
分解点/℃
密度/g.cm3 平均粒径/μm
＞240
1.7 12
＞240
1.7 14
热质量损失0%(325)、50%(540)

应用 Exolit-10可用于PE、PP、TPU、EPDM及EVA， Exolit IFR-11可用物PP。与以脂环族氯化物或 DBDPO阻燃的PP相比，以Exolit-10阻燃的PP具有较高的氧指数和低得多的平均燃烧时间，而且生烟量与未阻燃的PP不相上下。该阻燃剂对阻燃材料的物理-机械性能及电气性能的影响与常用溴系阻燃剂相仿，抗拉强度降低10-20%，抗弯强度提高约35%，抗弯模量提高50-150%，冲击强度只为未阻燃材料的50%。

膨胀型阻燃剂

膨胀型阻燃剂膨胀型阻燃剂(IFR)是一种以氮、磷为主要组成的复合阻燃剂，它不含卤素，也不采用氧化锑作为协效剂，该类阻燃剂在受热时发泡膨胀，故称为膨胀型阻燃剂，它是一类高效低毒的环保型阻燃剂。

20世纪90年代后，膨胀型阻燃剂的研究逐渐开始活跃，它被公认为是实现阻燃剂无卤化的有效途径之一，其在纺织品的阻燃整理中也极具潜力。

基本要素：膨胀型阻燃剂有三个基本要素。

即酸源、炭源和气源。

酸源又称脱水剂或炭化促进剂，一般是无机酸或燃烧中能原位生成酸的化合物，如磷酸、硼酸、硫酸和磷酸酯等；炭源也叫成炭剂，它是形成泡沫炭化层的基础，主要是一些含碳量高的多羟基化合物，如淀粉、蔗糖、糊精、季戊四醇、乙二醇、酚醛树脂等；气源也叫发泡源，是含氮化合物，如尿素、三聚氰胺、聚酰胺等。

三组分中，酸源最为主要，比例最大，且阻燃元素含于酸源中，所以酸源是真正意义上的阻燃剂，碳源和发泡剂则是协效剂。

阻燃机理：IFR的阻燃作用主要是依靠在材料表面形成多孔泡沫焦炭层，它是一个多相系统，含有固体和液体和气态产物。

炭层阻燃性质主要体现在：使热难于穿透凝聚相，阻止氧气进入燃烧区域，阻止降解生成的气态或液态产物溢出材料表面。

焦碳层形成过程为：在150℃左右，酸源产生能酯化多元醇和可作为脱水剂的酸；在稍高的温度下，酸与碳源进行酯化反应，而体系中的胺基则作为酯化反应的催化剂，加速反应；体系在酯化反应前和酯化过程中熔融，反应过程中产生的不燃性气体使已处于熔融状态的体系膨胀发泡，与此同时，多元醇和酯脱水碳化，形成无机物及碳残余物，体系进一步发泡；反应接近完成时，体系胶化和固化，最后形成多孔泡沫炭层。

应用及发展方向：膨胀型阻燃剂应用于纤维和织物主要通过两种方式，一是将阻燃剂配制成整理液，通过涂布等方式整理到织物表面，天然纤维大多采用此方法；二是将膨胀型阻燃剂作为一种共聚单体加入到聚合物中，大多用于合成纤维的阻燃。

合成一种具酸源、炭源和气源三位一体的膨胀型阻燃剂是当今阻燃研究的一个热点。

膨胀型阻燃剂的合成及应用

ｐｏｆｇｆｉｈｏａｂｏｖｓｏｅｆｂｉ．ＴｈｔｕｔｒｌｒｐｒｉｓｏｎｕｅｃｎｌｍｅｒｔｒａｔａｄｉｎｌｅｃｖａｒｒｏｉｉｓｆｂｍｏｉｃｓａｒｎｎｃｅｓｒｃｕａｐｏｅｔｆｉｔｍｓｅｔｆｅａｅａｄｎｎｔｉｆｎｅｏｅｒｂｉｓｕｆｃｔｅｍａｄｇａａｉｅａｉｒｓｗｅｌｓｆｍｅｒｔｒａｔｍｅｈｎｓｗｅｅｃａａｔｒｅｙＦ —Ｒ。ｈｒｌｅｒｄｔｂｈｖｏ。ａｌａｌｏｎａ —ｅａｄｎｃａｉｍｒｈｒｃｅｉｄｂＴＩＴＧ－ＡｎＥ．ＲｅｕｔｚＤＴａｄＳＭｓｌｓ
试验结果表明，该阻燃剂对竹浆纤维织物的阻燃效果明显，水洗１０次后耐久性仍较好，但整理后织物的断裂强力、白度和手感稍有下降。关键词：阻燃整理；阻燃剂；合成；竹浆纤维
中图分类号：Ｉ９．９＇１５５２Ｓ文献标识码：Ａ文章编号：１０４１（００）８一ｏＯ０００— ０７２１Ｏ０１— ４
印
染（００Ｎｏ８２１．）。‘。’。 Nhomakorabea‘。
。
６研究报告２
．ｏ．ｏ．ｏ．ｏ．
∥
膨胀型阻燃剂的合成及应用
蔡润之周向东＇一，
（．１苏州大学纺织服装工程学院，江苏苏州２５２；．１０１２苏州大学现代丝绸国家工程实验室，江苏苏州２５２）１１３
＼．ａｉａＥｇｎｅｎａｏｔｙｏＭｏｅｉ。ｕｏ１１３ｈｉ２ＮｔｎｌｎｉｒｇＬｂｒｏｆｒｄｒＳｋＳｚｕ２５２。Ｃｎｏｅｉａｒｎｌｈａ

膨胀型阻燃剂及应用

5 物理膨胀阻燃体系基础与应用
➢ EG的性能参数
EG- 分解温度
One-stage expansion: 230-280 oC
Fig. TMA Plot of GRAFGuard TM220
Two-stage expansion: 160 oC; 230-280 oC.
Fig. TMA Plot of GRAFGuard TM160
1 概述
IFRs/聚合物遇到的问题
• IFRs 在聚合物加工中的热稳定性、相容性差; • 聚合物的热降解产物对IFRs膨胀过程的干扰; • IFRs 在燃烧的聚合物表面是否尽快形成泡沫状炭层; • IFRs 对聚合物力学、电性能损失的影响。
2 化学膨胀型阻燃体系的基础与应用
（1）化学膨胀阻燃剂的基本组成
2 化学膨胀型阻燃体系的基础与应用
通过扫描电镜（SEM）观察橡胶纯样与膨胀型阻燃体系炭层表面的形貌，添加IFR的体系生成炭层更为致密。
2 化学膨胀型阻燃体系的基础与应用
传统化学膨胀型阻燃体系炭源共同的缺点：
与聚合物基材共混加工过程中易于发生反应；由于水解导致炭源在材料表面迁出；与聚合物基材不相容造成材料力学性能严重损失等。
具有成炭作用的聚合物，如酚醛树脂（novolacs）、尼龙 6（PA6）、热塑性聚氨酯（TPU）、PA6-clay纳米复合物，均被尝试用作化学膨胀型阻燃体系的炭源，在克服上述传统炭源的缺陷方面获得了进展。使膨胀型阻燃材料的阻燃性能更持久，同时也使材料的力学性能得到相应改善。
3 新型炭源的研究进展
27.5% 磷酸二铵 35.0% 双氰胺 37.5% 甲醛
磷酸一铵，硫酸铵，氯化铵或溴化铵代替磷酸二铵。加热时，该涂层溶胀并形成一层碳
