接地工程作业指导书
接地施工作业指导书正文
一.工程概况本工程线路从220kV搬罾开关站出线后向西走线，经李家沟，于金台场附近跨至在建兰渝铁路西侧，经孙家湾、老房沟，在陈家湾附近跨过在建兰渝铁路支线，经赵家坝、驴鸣坝后进入荆溪220kV变电站。
线路总体走向由北向南走线。
本工程线路全长2x13.198km，双回路建设，线路全长2x13.198km，新建铁塔基础及铁塔组立40基，波折系数1.3。
其中直线塔16基，耐张塔24基，终端塔3基。
基础重要采用斜柱式基础、掏挖式基础，基础和铁塔所有采用地脚螺栓连接。
本工程导线采用2xLGJ-400/35，最大使用张力2x39480N，地线采用OPGW-24B1-140，最大使用张力21194N。
二. 编制阐明为了保证本工程铁塔接地施工质量，抵达创优原则，特编制本作业指导书，对接地坑开挖旳施工、工艺与埋设质量做统一规定。
本作业指导书是对接地施工图纸旳深入阐明与补充，与接地施工图不符之处，以施工图阐明为主。
三.接地施工概述本线路工程每基铁塔都需埋设接地装置，各塔选用旳详细接地装置形式详见《塔位明细表》，其重要旳安装措施详见接地安装图，所埋设旳接地装置应避开地下设施及房屋等，埋设旳深度和长度都应抵达设计值，并抵达有关旳接地电阻值规定，当接地电阻不能满足规定期，应在埋设旳接地装置上加埋接地圆钢或者加埋接地模块。
对少数旳铁塔采用集中接地模块，同步为保证两端电站旳出线段耐雷水平，N1-N6，N34-N39段铁塔工频接地电阻应不不不大于7Ω。
本工程接地装置型号有：丁型、JD型接地。
详细参数如下：接地型号接地大方框长度接地射线长度接地模块数量详细明细丁14m30m N6、N7、N8、N9、N10、N11、N12、N17、N24、N28、N29、N30、N31、N32、N33、N34、N35JD14m10m8套N1、N1B、N2、N3、N4、N5、N13、N14、N15、N16、N18、N19、N20、N21、N22、N23、N25、N26、N27、N36、N37、N38、N39接地体大方框长一般按照图纸规定进行开挖，若跟开较大，应合适旳增大接地大方框和坑底深埋小环长度。
接地线施工作业指导书
西北电力建设第一工程有限公司Northwest Power Construction No.1 Engineering Co.,Ltd华润新能源亭湖48MW风电项目防雷接地施工方案文件编号：YCTH01-XBDJ-006名称：防雷接地施工方案批准：审核：编制：西北电力建设第一工程有限公司华润亭湖48MW风电项目部西北电建一公司华润亭湖48MW风电项目部目录一、编制依据 (2)二、作业项目概况及工作量 (2)2.1工程概况 (2)2.2施工范围 (3)三、作业必备条件 (3)3.1施工人员配备及资格要求 (3)3.2机、工具配备 (3)3.3材料供应 (3)3.4上道工序确认 (3)3.5施工场地，环境要求 (3)四、作业顺序、方法及要求 (4)4.1作业流程图 (4)4.2作业内容、方法及要求 (4)4.3作业工序的检验要求及中间交接要求 (9)4.4质量记录的填写内容及书写要求 (9)4.5《工程建设标准强制性条文》相关条款 (9)五、作业过程对质量控制点的设置 (10)六、作业结束的检查验收和应达到的质量标准 (10)6.1作业结束的检查验收 (10)6.2应达到的质量标准 (10)七、作业的安全要求及措施 (10)7.1作业安全技术措施 (10)7.2危险源识别及风险控制表 (11)八、环境因素控制措施 (11)8.1施工期间噪声的防治措施 (11)8.2施工期间粉尘(扬尘)的污染防治措施 (11)8.3施工期间固体废物的防治措施 (11)8.4环境因素识别及控制表 (11)九、文明施工的要求及措施 (12)十、事故应急措施 (12)10．1遇到触电事故的现场处理： (12)10.2疏散方案： (13)十一、附图、附表 (13)危险源识别、风险评价及控制对策表 (14)环境因素识别及控制措施表 (16)一、编制依据1.1《华润亭湖风电项目主体工程施工合同》1.2《发电厂电气工程师设计手册》（中国电力出版社，2003年第二版）1.3工程建设标准强制性条文（电力工程部分2006版）（中国电力出版社，2006年第一版）1.4电气装置安装工程接地装置施工及验收规范（GB50169-2016）（中国人民共和国建设部）1.5《电气装置安装工程质量检验及评定规程》1.6《电力建设安装安全工作规程》1.7中水北方看测试设计研究有限责任公司华润新能源亭湖48MW风电项目F418H-A-K1系列（升压变电站工程电气一次专业技施图纸-接地卷）设计图纸、F418H-L3系列《风机及箱变接地布置图》二、作业项目概况及工作量2.1工程概况华润新能源亭湖48MW风电项目主体工程防雷接地部分是由中水北方看测试设计研究有限责任公司进行设计的，整个风电场的接地网络是由垂直接地体、水平接地体、集中接地装置及避雷装置组成。
桥隧综合接地作业指导书
桥梁、隧道综合接地施工作业指导书1.适用范围本作业指导书适用于中铁五局渝利铁路项目VI标段铁路桥梁、跨线建筑物和框架桥涵的综合接地施工。
2.作业准备作业指导书编制后，应在开工前组织技术人员认真学习，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，对施工人员进行技术交底，对参加施工人员进行上岗前培训，考核合格后持证上岗。
3.桥梁综合接地3.1技术要求1)综合接地系统工程设计应根据铁路等级、不同地区、不同设备，因地制宜的采取防护措施，达到保护人身安全和设备安全地要求；应遵循以人为本、系统优化、综合防护的原则，加强总体协调、全面规划、统筹考虑。
2)距接触网带电体5m范围以内的金属构件和需要接地的设施、设备应接入综合接地系统。
3)距线路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接地系统。
4)不便与铁路综合接地系统等电位连接的第三方设施（路外公共建筑物、公共电力系统、金属管线等设施）必须采取可靠的隔离或绝缘等措施。
5)综合接地系统由贯通地线、接地装置及引接线等构成。
6)在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1Ω。
7)贯通地线应耐腐蚀并符合环保要求，环保性能应满足国家对土壤环境质量要求的有关规定。
8)贯通地线的设置应便于设备就近接入和工程实施。
桥梁地段贯通地线铺设在两侧的电力电缆槽内，并采取沙防护措施，接地装置充分利用桥墩基础设置。
9)接地装置应优先利用建筑物中的非预应力结构钢筋作为自然接地体，当自然接地体的接地电阻达不到要求时应增加人工接地体。
10)为防止对预应力钢筋的影响，预应力钢筋不应接入综合接地系统。
11)桥梁结构物内接地钢筋应充分利用非预应力结构钢筋，原则上不再增加专用的接地钢筋；并在结构物内预埋外联接地端子；接地装置应与贯通地线可靠连接。
12)构筑物内兼有接地功能（含连接）的结构钢筋和专用接地钢筋应满足；钢筋截面积应不小于120mm²；当结构钢筋的截面积不满足要求时，可将相邻的二根结构钢筋并接使用，达到总结面积不小于120mm²的要求并且无需改变结构钢筋间距；也可采用局部更换为直径14mm的钢筋。
接地施工作业指导书
目录1、编制依据 ...................................................... 错误!未定义书签。
2、工程概况 ...................................................... 错误!未定义书签。
3、接地装置 ...................................................... 错误!未定义书签。
接地装置型号 .................................................. 错误!未定义书签。
接地埋设要求 .................................................. 错误!未定义书签。
4、材料定购及验收 ................................................ 错误!未定义书签。
、原材料定购 .................................................. 错误!未定义书签。
、原材料验收 .................................................. 错误!未定义书签。
5、接地装置施工 .................................................. 错误!未定义书签。
、技术资料准备 ................................................ 错误!未定义书签。
、接地沟开挖 .................................................. 错误!未定义书签。
、接地体敷设 .................................................. 错误!未定义书签。
接地施工作业指导书
批准：年月日 (企业技术负责人）审核：年月日（项目总工）年月日（安全专责）年月日（质量专责）编写：年月日（技术员）目录1.适用范围...................................................................................................................................................... - 1 -2.编制依据...................................................................................................................................................... - 1 -3.工程概况...................................................................................................................................................... - 1 - 4接地体安装示意图及施工说明................................................................................................................... - 5 -5.本工程主要材料及工器具一览表：........................................................................................................ - 10 -6.施工工艺流程及操作要点........................................................................................................................ - 11 -7.质量要求.................................................................................................................................................... - 15 -8.安全措施.................................................................................................................................................... - 16 -9.环境保护措施............................................................................................................................................ - 16 -10.接地强制性条文执行.............................................................................................................................. - 17 -11.接地线施工质量通病的防治.................................................................................................................. - 17 -12、接地线施工标准工艺的应用................................................................................................................ - 17 -1.适用范围本本作业指导书适用于伊利～库车750kV线路工程施工Ⅰ标段1#～101#接地线安装，接地装置形式共计11种，接地装置材料分为普通钢筋和铜覆钢两种，普通钢筋采用焊接方式接续，铜覆钢采用放热焊方式接续。
接地工程开挖安装作业指导书

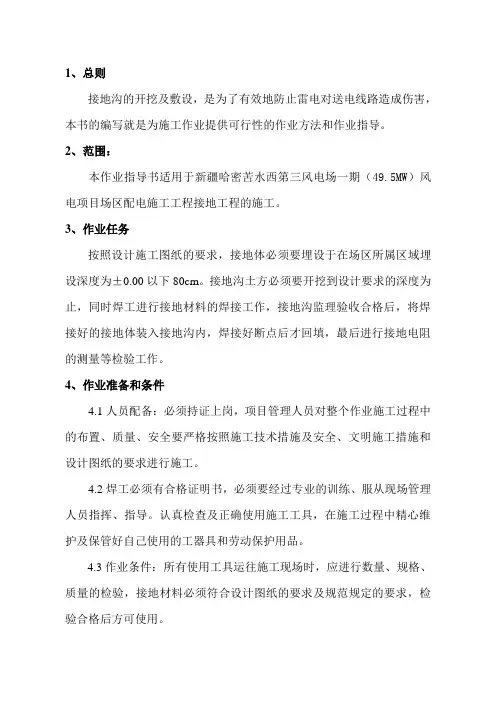

1、总则接地沟的开挖及敷设，是为了有效地防止雷电对送电线路造成伤害，本书的编写就是为施工作业提供可行性的作业方法和作业指导。
2、范围：本作业指导书适用于新疆哈密苦水西第三风电场一期（49.5MW）风电项目场区配电施工工程接地工程的施工。
3、作业任务按照设计施工图纸的要求，接地体必须要埋设于在场区所属区域埋设深度为±0.00以下80cm。
接地沟土方必须要开挖到设计要求的深度为止，同时焊工进行接地材料的焊接工作，接地沟监理验收合格后，将焊接好的接地体装入接地沟内，焊接好断点后才回填，最后进行接地电阻的测量等检验工作。
4、作业准备和条件4.1人员配备：必须持证上岗，项目管理人员对整个作业施工过程中的布置、质量、安全要严格按照施工技术措施及安全、文明施工措施和设计图纸的要求进行施工。
4.2焊工必须有合格证明书，必须要经过专业的训练、服从现场管理人员指挥、指导。
认真检查及正确使用施工工具，在施工过程中精心维护及保管好自己使用的工器具和劳动保护用品。
4.3作业条件：所有使用工具运往施工现场时，应进行数量、规格、质量的检验，接地材料必须符合设计图纸的要求及规范规定的要求，检验合格后方可使用。
4.4在施工现场进行焊接作业时5m以内的易燃易爆物品清除干净，林区作业应取得当地公安部门的许可，并设标志配备、防火器具。
4.5每一项作业施工之前必须由项目部技术管理人员对作业人员进行施工技术交底及作业人要注意的事项。
5.作业进度施工队按照项目部管理人员的计划及要求，要编制作业进度计划及本队实际情况确定完成各自作业量。
6.作业方法及工艺要求6.1作业方法：作业负责人首先应按设计图纸要求，在施工场区内划出接地沟土方的开挖线，对施工人员交代清楚开挖的尺寸要求，对于焊工要交代清楚材料配置要求。
接地钢筋在地面焊接时必须双面施焊，搭接长度必须要达到规范要求，焊缝要做防腐处理然后放入接地沟内，待接地构开挖完毕并经过作业人员及现场监理检查合格后，把焊好的接地线放入接地沟内焊成整体并使接地体与沟底紧贴后进行检查再进行回填。
接地线作业指导书
作业指导书工程名称：66kv马道铁矿变电所新建工程作业项目：接地装置焊接敷设编制：审核：批准：编制单位：辽宁两锦大洋电力建设集团有限公司绥中二分公司编制日期：2007年4月12日目录1、概况2、作业前准备工作及必须具备的条件3、施工人员资格、职责、分工及权限4、施工流程图5、接地网敷设的控制点6、接地网敷设的检验7、隐蔽工程8、接地网敷设的危险点及控制措施1、概况66kv马道铁矿变电所新建工程，本期设备安装应牢固地与全所主接地网焊接，且需要两根接地引线，接地及引线采用多股铜包钢及铜包钢带。
2、作业前准备工作及必须具备的条件2.1、参加施工人员经技术交底，熟知作业指导书及《电气装置安装工程接地装置施工及验收规范的规定》及《屋外接地装置安装分项工程质量检验评定》方可上岗。
2.2、检查接地沟的深度，使其不小于0.6M。
2.3、检查到货接地材料是否符合质量要求。
2.4、做好土建施工期间，基础交付中间验收工作。
3、施工人员资格、职责、分工3.1、参加接地装置施工及配合电焊工作业人员，首先经过技术交底，并熟知作业指导书及规程有关规定。
3.2、电焊工必须具备特殊工种上岗证，以考试合格。
3.3、接地网敷设焊接为隐蔽工程，为使该工程达到规定质量要求，整个接地装置施工过程应在负责人的组织下进行。
3.4、组织者应尽职尽责，在本项目施工过程中，对参加人员要合理分工，负有控制施工进度、安全及质量责任。
4、施工程序流程图4.1、施工时严格按照工程设计图纸进行。
4.2、流程图5、接地网敷设技术标准5.1、材料规格要符合设计要求。
5.2、铜包钢表面要完好，本期水平接地材料为多股铜包钢EC-S150-M/M，500米、垂直接地极铜包钢EC-Φ17.2＊1500mm 300米。
5.3、接地体（顶面埋深66KV要≧600毫米）。
5.4、搭接长度，铜包钢与铜包钢带焊接≧2倍宽度，且三个棱面焊接。
5.5、焊接部位要牢固，表面处理干净，涂刷防腐漆。
铁路工程综合接地工程贯通地线和分支引接线作业指导书修订稿
铁路工程综合接地工程贯通地线和分支引接线作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]目录综合接地工程贯通地线和分支引接线施工作业指导书1 、适用范围适用于铁路工程贯通地线和分支引接线的施工。
2、作业准备内业技术准备（1）作业指导书编制完成后，应在施工前组织技术人员认真阅读、审核图纸，学习实施性施工组织设计，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工作业人员进行上岗前技术培训，考核合格后持证上岗。
（2）图纸及验收标准采用：《铁路路基电缆槽》（通路（2010）8401）；《铁路综合接地系统》（通号（2009）9301）；《通信、信号、防灾、电力、供电土建工程预留接口图》；《铁路综合接地系统测量方法》（TB/T3233-2010）外业技术准备施工作业人员进场，并准备好相关施工设备和物资。
3 技术要求施工过程严格按照设计图纸和验标上的相关要求组织施工，在大面积施工前，选择一段具有代表性的路基进行工艺试验，确定相关工艺参数，并报监理单位确认。
4工艺流程图4-1 贯通地线施工工艺流程图5施工要求施工准备施工前对所需的贯通地线、连接线等材料进行验收，并符合设计及规范要求。
贯通地线和分支引接线施工工艺地基处理完成并检测合格地基处理完成按设计图纸要求分层填筑至基床底层顶面标高后，并经过试验检测，满足要求后进行贯通地线施工。
贯通地线和分支引接线施工(1)测量放样沿线路方向每隔20m对贯通地线埋设位置进行放样，贯通地线埋设在通信信号电缆槽正下方，放样的时候需要带标高。
放样后沿着线路将灰线洒出来，同时根据测量的基床表层的标高，和设计的基床底层顶面标高进行比较，确定地线的具体埋设位置。
(2)贯通地线埋设贯通地线采用铜截面为70mm2的耐腐蚀并符合环保要求的接地铜缆。
路堤、土质及软质岩路堑地段，贯通地线埋设深度距基床底层顶面-30～-40cm处，分支引接线设置在每个接触网支柱处，分支引接线应弧形下穿电缆槽、水沟等，无明显折角。
接地工程作业指导书
福州220kV鹤林变电站工程接地工程作业指导书福建省亿力电力建设有限公司目录一、适用范围 (2)二、编写依据 (2)三、作业流程 (2)四、工艺流程说明及主要质量控制要点 (2)五、危险点辨识及预控措施 (11)六、工艺质量要求 (10)七、质量通病防治措施 (11)八、强制性条文 (12)九、质量验评 (12)十、施工安全措施 (12)十一、安全文明施工及环境保护 (17)一、适用范围本接地作业指导书适用福州220kV鹤林变电站工程。
二、编写依据三、作业流程准备工作→点火前操作→点火→点火后操作四、工艺流程说明及主要质量控制要点4.1 设备及材料要求4.1.1 模具和夹具的规格、型号、尺寸应符合设计或标书要求，并有产品合格证。
4.1.2 模具和夹具外观完好无损，无锈蚀、无机械损伤、无裂纹。
4.1.3 焊粉牌号需与模具铭牌上注明的焊粉用量一致，不匹配时视情况更换。
4.1.4 点火枪和喷灯符合安全标准。
4.1.5 其它设备及材料：模具刷、电缆清洁刷、线刷等均应符合要求。
4.2 主要机具4.2.1 模具、夹具、点火机(枪)、喷灯、铜棒4.2.2 模具刷、电缆清洁刷、线刷、刮刀、工作手套、钢锯、手锤、扳手、锉刀、钢丝钳、电工工具。
4.3 作业条件4.3.1 环境湿度低。
4.3.2 操作场地 2 米内无易燃物。
4.3.3 防火措施良好。
4.4 操作工艺4.4.1 工艺原理4.4.2 热熔焊接是利用化学反应（热熔反应）时产生超高热来完成熔接的一种方法，即通过铝与氧化铜的化学反应（热熔反应）产生液态高温铜液和氧化铝的残渣，并利用热熔反应所产生的高温来实现高性能电气熔接的一种现代焊接工艺。
4.4.3 反应方程式如下：3Cu 2 O+2Al ====== 6Cu+Al 2 O 3 +热量（温度可达2500℃或3000℃以上）4.4.4工作截面图如下图。
（1）石墨模具(2) 托盘（3）型腔（4）铜棒（5）引火粉（6）焊粉（7）引流通道（8）铜缆4.5工艺流程4.5.1准备工作4.5.2 模具和夹具的准备及要领4.5.2.1 每次开工前用加热工具（如烘干箱或喷灯）干燥模具，驱除水气。
桥梁综合接地施工作业指导书
桥梁综合接地施工作业指导书一、前置准备1.1 工程洽谈在开始施工前，需要与建设单位进行沟通，了解相关工程要求和设计标准。
1.2 现场勘测在开始施工前，需要进行现场勘测，包括桥梁的地形、土质、地下管线、周边环境等方面。
同时，还需进行接地装置的位置测量，确定施工位置与方案。
1.3 资料准备在开始施工前，需要准备相关技术资料、施工方案、施工图纸、安全规定等文件。
二、施工步骤2.1 环保措施在施工前，需要做好环保措施，避免对周边环境造成污染。
同时，还需统一管理施工现场垃圾，确保安全和卫生。
2.2 土方开挖根据设计方案，在桥梁的基底和支座位置，进行开挖工作，确保接地设备的安装深度。
2.3 钢筋加工及预埋按设计要求进行钢筋加工并进行预埋，确保接地装置的牢固和稳定。
2.4 接地体制造依据施工图纸和现场要求，制造各种型号的接地体，确保接地体的质量与可靠性。
2.5 接地装置安装将已制造好的接地体按照设计方案进行固定安装，确保接地装置与桥梁本体的密合度。
2.6 引下线连接将接地体与引下线进行连接，确保接地装置与周边设施的牢固连接。
2.7 浇筑混凝土在接地装置和引下线进行连接后，进行混凝土浇筑工作，确保接地装置的牢固和稳定。
2.8 接地阻抗测试在施工完成后，需要进行接地阻抗测试，确保接地装置的质量，并提供可靠的技术支撑。
三、施工要点3.1 材料选择在选择接地装置材料时，需要考虑材料的可靠性、适用性和价格等因素，确保施工质量。
3.2 现场管理在施工现场必须做好现场管理工作，确保施工进度和施工质量。
3.3 安全管理在施工中要做好安全管理工作，做好施工现场的卫生和安全，并严格遵循安全规定，减少安全事故的发生。
四、施工注意事项4.1 技术标准在施工中，必须依照设计方案和相关技术标准进行施工，确保施工质量和技术可靠性。
4.2 专业人员在施工中，必须有经验丰富的专业人员进行施工操作，以确保施工质量和安全。
4.3 质量控制在施工中，必须做好质量控制工作，对材料和设备进行审查和检测，以确保施工质量和技术可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（工程名称）
接地工程作业指导书编码：Q/CSG.SDXLZW-05
二○一○年十月
作业指导书签名页
目录
1．适用范围 (1)
2．编写依据 (1)
3．作业流程 (2)
3.1 作业（工序）流程图 (2)
4．安全风险辨析与预控 (3)
5．作业准备 (3)
5.1 人员配备 (3)
5.2 主要工器具及仪器仪表配置 (3)
6．作业方法 (4)
7．质量控制措施及检验标准 (5)
7.1 质量控制措施 (4)
7.2质量控制表单 (5)
7.3 检验标准 (5)
1．适用范围
本作业指导书适用于送电线路接地工程。
线路接地一般采用浅埋式（0.3～0.8米）人工接地装置，包括环形及环形加放射形的型式，也有采用接地极。
2．编写依据
3．作业流程
3.1 作业（工序）流程图
接地装置施工包括加工接地装置、开挖接地沟、敷设接地体（降阻剂）、接头连接、回填土、测量接地电阻、做好施工记录等，其流程如下图所示：
4. 安全风险辨析与预控
施工单位检查人：监理单位检查人：
日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
5．作业准备
6．作业方法
6.1 接地沟开挖
6.1.1 接地沟开挖前，应根据图纸要求及现场地形条件在杆塔位放样划出接地沟开挖线，放样
的接地沟长度不得少于设计长度，接地沟一般按0.4米宽开挖。
如果放样的接地沟无法
施工时，应报项目部技术负责人研究处理。
6.1.2 放样的接地沟，遇有障碍物时，允许绕道避开，但不得改变接地型式及接地沟长。
6.1.3 开挖接地沟时，应避开地下管道及电缆等设施。
距地下电缆的距离：当土壤电阻率大于
500Ωm时，应不少于50米；当土壤电阻率不大于500Ωm时，应不少于25米。
6.1.4 在丘陵、山地、高山开挖接地沟时，不应顺坡上下布置，而应尽可能沿等高线布置，防
止雨水冲刷暴露接地体。
6.1.5 按设计要求的接地体埋置深度开挖接地沟，一般采用人力开挖的方法，开挖时要使沟底
平整。
6.2 若因地形限制，不能按设计地形敷设接地体时，经设计同意后，可根据实际地形敷设，并在施
工记录表中注明，且必须满足下列要求：
在倾斜地形宜沿等高线敷设；
两接地体间的平行距离不应小于5米；
接地体敷设应平直。
6.3 开挖接地槽沟深度宜比设计值大50mm，不得小于设计深度，接地体的埋深应按下列规定进行：
水田或旱耕地应≥0.8米；
非耕地粘土、松砂石应≥0.6米；
岩石应≥0.3米。
6.4 敷设接地体如遇水塘、岩石、陡坡等情况时，可适当移动埋设位置，但两接地体间的水平接近
距离不宜小于5米，在山地应尽量沿等高线敷设；如避不开陡坡时，在爬坡处应用水泥砌石后再封水泥，防止雨水冲刷后露出地网钢筋。
6.5 对大根开的基础，其所配置的接地装置中的环型接地网尺寸应根据基础根开大小不同而适当增
大，以保证环型接地网能圈住基础根开，但总的接地体长度应保持不变。
6.6 接地体连接应可靠，连接前应清除其表面的铁锈、污物等，焊接焊缝应无气孔、砂眼、咬边、
裂纹等缺陷。
接地圆钢的搭接长度按设计要求为6d，并必须双面焊接，焊接的质量应符合有关的规范要求，焊接的人员应持证上岗。
焊接接头的位置必须有明显的标示，便于开挖检查。
6.7 接地引下线与铁塔间连接紧密，引流板应紧贴主材表面，并顺畅美观。
6.8 接地沟回填应选取未掺有石块及其他杂物的好土，并且必须分层夯实。
如果接地槽开挖出的土
壤不够回填时，应另找土回填，但不得在接地槽边取土。
6.9 回填后的沟面应筑有防沉层，其高度宜为100～300mm。
工程移交时回填土不应低于地面。
6.10实测工频电阻值不能符合设计要求时，应上报设计代表处理；施工完毕之后，必须在施工记录
中绘制出接地装置实际敷设简图，并标明相应位置及尺寸。
7．质量控制措施及检验标准
7.1 质量控制措施
7.1.1接地电阻测量方法
接地电阻测量以传统的摇表法为主，也可用新型的钳表法。
7.1.2摇表法测量接地电阻
（1）摇表应经检验合格后方能使用。
（2）测量接地电阻的接线和布置如下图：
1―被测接地装置；2－连线；3－测量棒
测量布置图
（3）将接线端E与接地装置下引线D点连接，距被测点D距离为Y的A点打测量棒，并按上图连接铜塑线PA，在距测点距离为Z的B点打入测量棒B，连接BC，其中Y、Z的
距离一般为：Y≥2.5（L0＋L1），Z≥4（L0＋L1）。
L0为环形接地网的长度，L1为放
射线长度。
经验取值是仅有环形接地网的水田，取Y为10m，Z为20m；在山区及丘
陵地，取Y为80m，Z为120m。
（4）测量时，先检查A、B棒连接是否可靠，测流计是否指在零位；将倍流计旋纽置于最大倍率位置处，慢慢摇动摇柄，同时旋转电阻值旋纽使检流计指在零位；当检流计指
针接近平稳时，可加速摇动，约每分钟120转，并旋转电阻值旋纽使指针平稳地指在
零位；若电阻值读数小于1，则可改变倍率重新摇测；待指针平稳后将电阻值旋纽上
的读数乘以倍率旋纽处的倍数，即得接地电阻值。
（5）测量铁塔接地装置的接地电阻值，应将接地下引线与杆塔的联结螺栓拆开，使接地电阻仅为接地装置在土壤中的工频接地电阻值。
（6）测量接地电阻应选择在晴天或气候干燥时，不得在雨天或雨后立即进行测量。
（7）所测得的接地电阻值应根据土壤干燥及潮湿情况乘以季节系数，然后才能与设计提供的最大允许工频接地电阻相比较，以判断其是否符合要求。
季节系数依下表取：土壤
较干燥，应采用表中较小值，如土壤较潮湿，应采用下表中较大值。
季节系数表
（8）杆塔组立后，应及时将接地下引线与杆塔相连接，其布置应符合设计要求，与基础面紧贴，不得有明显弯曲；引下线与杆塔的连接螺栓必须拧紧。
7.2质量控制表单
WHS控制点见下表。
7.3 检验标准
《110-500kV架空送电线路施工及验收规范》
南方电网公司《110kV-500kV送变电工程质量检验及评定标准第一部分：送电工程》相关检验标准。
