滨海超声波测厚仪和超声波测厚仪价格

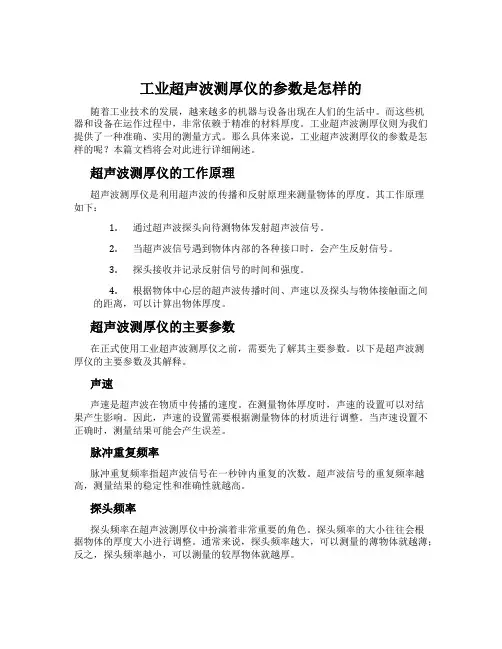

工业超声波测厚仪的参数是怎样的
工业超声波测厚仪的参数是怎样的随着工业技术的发展，越来越多的机器与设备出现在人们的生活中。
而这些机器和设备在运作过程中，非常依赖于精准的材料厚度。
工业超声波测厚仪则为我们提供了一种准确、实用的测量方式。
那么具体来说，工业超声波测厚仪的参数是怎样的呢？本篇文档将会对此进行详细阐述。
超声波测厚仪的工作原理超声波测厚仪是利用超声波的传播和反射原理来测量物体的厚度。
其工作原理如下：1.通过超声波探头向待测物体发射超声波信号。
2.当超声波信号遇到物体内部的各种接口时，会产生反射信号。
3.探头接收并记录反射信号的时间和强度。
4.根据物体中心层的超声波传播时间、声速以及探头与物体接触面之间的距离，可以计算出物体厚度。
超声波测厚仪的主要参数在正式使用工业超声波测厚仪之前，需要先了解其主要参数。
以下是超声波测厚仪的主要参数及其解释。
声速声速是超声波在物质中传播的速度。
在测量物体厚度时，声速的设置可以对结果产生影响。
因此，声速的设置需要根据测量物体的材质进行调整。
当声速设置不正确时，测量结果可能会产生误差。
脉冲重复频率脉冲重复频率指超声波信号在一秒钟内重复的次数。
超声波信号的重复频率越高，测量结果的稳定性和准确性就越高。
探头频率探头频率在超声波测厚仪中扮演着非常重要的角色。
探头频率的大小往往会根据物体的厚度大小进行调整。
通常来说，探头频率越大，可以测量的薄物体就越薄；反之，探头频率越小，可以测量的较厚物体就越厚。
波束角度波束角度指探头发出超声波信号时，信号的喇叭形状的张角。
波束角度越小，可以测量的薄物体就越薄；反之，可以测量的较厚物体就越厚。
分辨率分辨率是指超声波测厚仪在测量物体时，可以清晰分辨出各个物体表面的线条或小面积细节的能力。
分辨率越高，可以检测到更小的缺陷或瑕疵；反之，分辨率越低，检测能力越差。
超声波测厚仪的应用范围工业超声波测厚仪广泛应用于各种不同的领域和行业，如汽车、航空航天、化工、金属材料等。
具体地，超声波测厚仪可用于测量各种材质的厚度，包括金属、玻璃、塑料、橡胶、陶瓷及复合材料等。
超声波测厚仪的使用指南
超声波测厚仪的使用指南引言超声波测厚仪是一种常用于工业领域的仪器，它可以非常准确地测量物体的厚度。
本文将会详细介绍超声波测厚仪的使用方法和注意事项，以帮助读者更好地了解和使用这一仪器。
一、超声波测厚仪的工作原理超声波测厚仪通过发射一束超声波，然后测量波经过被测物体后的反射时间，从而计算出物体的厚度。
具体来说，当超声波传播到被测物体上时，一部分会被吸收，一部分会被反射回来。
测厚仪接收到反射回来的超声波，并计算出物体的厚度。
二、使用超声波测厚仪的步骤1. 准备工作在使用超声波测厚仪之前，首先确保仪器处于正常工作状态。
检查探头是否干净、无损坏，并确保电源充足。
另外，为了获得准确的测量结果，需要将被测物体表面保持干净和光滑。
2. 设置参数根据被测物体的特点，合理设置超声波测厚仪的参数。
其中包括选择适当的工作频率、设置测量模式（如单次测量或连续测量）、调整幅值增益等。
不同的物体可能需要不同的参数设置，确保选择最佳的测量参数有助于提高测量的准确性。
3. 进行测量将超声波测厚仪的探头轻轻贴紧被测物体表面，并按下开始测量按钮。
仪器会发射超声波并接收反射回来的信号。
在测量过程中，需保持探头的稳定，避免摇晃或移动。
4. 记录结果在测量完成后，测厚仪会显示测量结果。
将测量结果记录下来，通常会有单位为毫米或英寸的数值显示。
如果需要多次测量同一个物体，可多次重复测量并取平均值，以提高结果的准确性。
三、超声波测厚仪的注意事项1. 清洁与保养定期清洁超声波测厚仪的探头，避免灰尘或油脂等物质的污染。
同时，定期检查和维护仪器，以保证其正常工作。
如果发现探头有损坏或异常情况，应立即停止使用并进行修理或更换。
2. 被测物体的特点超声波测厚仪适用于测量各种不同材质和形状的物体，但不同物体的特点会对测量结果造成影响。
需要根据具体情况调整参数和使用方法。
例如，对于有涂层的物体，需注意涂层是否对超声波传播产生影响，需进行校正或选择合适的探头。
超声波测厚仪的相关参数介绍
超声波测厚仪的相关参数介绍超声波测厚仪是一种用于 non-destructive testing（无损检测）的仪器，用于测量不同材料的厚度，包括金属、塑料、玻璃等。
这种设备通过分析超声波在不同材料中行进的速度和反射情况来确定材料的厚度。
在这篇文章中，我们将介绍超声波测厚仪的相关参数。
超声波频率首先，超声波测厚仪的参数之一是超声波频率。
这个参数指的是超声波在被测试材料中传播的频率。
不同型号的超声波测厚仪可以使用不同频率的超声波。
通常，高频率的超声波可以提供更高的分辨率和更精确的测量结果。
这是因为高频超声波可以穿透更薄的材料层，从而使得提供更详细准确的结果。
能量等级超声波测厚仪的能量等级是指在每秒钟内发射超声波的能量。
这个参数通常以瓦特为单位进行度量。
更高的能量等级可以提供更好的测量深度和更准确的结果，但是也可能会对被测试的材料造成损伤。
因此，在使用超声波测厚仪时，要根据被测试材料的类型和厚度来确定合适的能量等级。
分辨率分辨率是指超声波测厚仪可以识别最小的测试深度变化。
具有高分辨率的设备可以提供更精确和详细的检测结果，而低分辨率的设备则可能会错过一些微小变化。
分辨率受超声波频率和传播速度等因素的影响。
通常，在需要高精度测量的场合，需要使用具有高分辨率的超声波测厚仪。
范围和精度超声波测厚仪的范围和精度是指它可以测量的厚度范围以及其测量的精度。
范围通常以毫米或英寸为单位测量。
在选择超声波测厚仪时，应该根据被测试的材料的厚度和精度需求来确定范围和精度的合适范围。
其他参数除了以上介绍的参数外，超声波测厚仪还有一些其他参数。
例如，传感器的大小和形状，以及设备支持的数据记录和处理方式等等。
这些参数可以影响超声波测厚仪的可靠性和使用便捷性。
总结在本文中，我们介绍了超声波测厚仪的几个基本参数，包括超声波频率、能量等级、分辨率、范围和精度，以及其他参数。
选择合适的超声波测厚仪对于有效的非破坏性测试至关重要。
考虑到被测试材料的类型和厚度，以及所需的测量精度和分辨率等因素，可以帮助你选择最合适的超声波测厚仪。
常用的测厚仪种类
深圳市林上科技有限公司2018-03-12 第 1 页 共 1 页 常用的测厚仪种类测厚仪是用来测量材料以及物体厚度的仪表。
在工业生产中常用来连续或者抽样测量产品的厚度。
如薄膜、纸张、钢板、钢带、金属箔片等材料。
根据测定原理的不同，常用测厚仪就有超声、磁性、涡流、放射性等四种。
超声波测厚仪：国内目前还没有用这种方法测量涂镀层的厚度，超声波在各种介质中的声速是不同的，但在同一介质中声速是一常数。
当超声波在介质传播时遇到第二种介质时就会被反射，测量超声波脉冲从发射至接收的间隔时间，即可以将这间隔时间换算成厚度。
在电力工业中应用最广。
常用于测定锅炉锅筒、受热面管子、管道等的厚度，也用于校核工件结构尺寸等。
磁性测厚仪：在测定各种导磁材料的磁阻时，测定值会因表面非导磁覆盖层厚度的不同而发生变化。
而这种变化即可测知覆盖层的厚度值。
常用于测定铁磁金属表面上的喷铝层、塑料层、电镀层、磷化层、油漆层等的厚度。
涡流测厚仪：适用导电金属上的非导电层厚度测量，此种方法比磁性测厚法精度低。
当载有高频电流的探头线圈置于被测金属表面时，由于高频磁场作用而使金属体内产生涡流，涡流产生的磁场又反作用于探头线圈，使其阻抗发生了变化，此变化量与探头线圈离金属表面的距离有关，因而根据探头线圈阻抗的变化可间接测量金属表面覆盖层的厚度。
常用于测定铝材上的氧化膜或铝、铜表面上其他绝缘覆盖层的厚度。
放射性厚度仪：利用物质厚度不同对辐射的吸收与散射不同的原理，可以测定薄钢板、薄铜板、薄铝板、硅钢片、合金片等金属材料及橡胶片，塑料膜，纸张等的厚度。
常用的同位素射线有γ射线、β射线等。
有些构件在制造和检修时必须测量其厚度，以便了解材料的厚薄规格，各点均匀度和材料腐蚀、磨损程度。
有时就要测定材料表面的覆盖层厚度，以保证产品质量和生产安全。
超声测厚仪原理
超声测厚仪原理
超声测厚仪是一种常用于测量物体厚度的仪器。
其工作原理基于超声波的传播和反射特性。
超声测厚仪利用超声波在物体内部的传播速度和反射信号来测量物体的厚度。
它包括一个发射超声波的探头和一个接收反射信号的接收器。
探头会将超声波通过物体发送，并接收到超声波在物体内部传播和反射的信号。
探头发射的超声波会在物体内部传播，同时一部分能量会被物体表面反射回来。
接收器会接收到这些反射信号，并将其转化为电信号。
接收到的信号将会被处理并转换为一个厚度数值。
超声波在物体内部传播的速度是已知的，因此通过测量超声波传播的时间，可以确定物体的厚度。
当超声波通过物体时，它会遇到不同的介质界面。
每当超声波通过一个界面时，一部分能量会被反射，而另一部分会继续传播。
通过测量不同界面的反射信号的时间差，可以计算出不同界面之间的距离，从而得出物体的厚度。
此外，超声测厚仪还可以根据超声波的衰减情况来测量物体的厚度。
当超声波通过物体时，其能量会随着传播距离的增加而逐渐衰减。
通过测量超声波在物体内部的衰减幅度，可以推断出物体的厚度。
综上所述，超声测厚仪利用超声波的传播速度、反射信号以及
衰减幅度来测量物体的厚度。
它在工业生产和检测领域中广泛应用，例如测量管道、容器、金属板等物体的厚度。
超声波测厚仪使用方法说明书
超声波测厚仪使用方法说明书一、产品概述超声波测厚仪是一种利用超声波原理测量物体厚度的仪器。
本仪器广泛应用于工业生产中，特别适用于各种金属材料、塑料材料以及非金属材料的厚度测量。
二、仪器特点1. 非接触式测量：采用超声波传感器，无需与被测物体接触，避免了对物体表面的损伤。
2. 高精度测量：具备高精度的超声波传感器，可实现精确到小数点后两位的厚度测量。
3. 轻便便携：仪器体积小巧，重量轻，携带方便，适用于各种场合的使用。
4. 易操作性：仪器具备简单易懂的操作面板和显示屏，用户无需进行复杂设置即可进行测量。
三、使用方法1. 准备工作a. 检查仪器是否正常，仪器表面是否有明显的损伤。
b. 确保仪器电池充电情况良好，可正常使用。
c. 清洁被测物体表面，确保无杂质影响测量结果。
2. 测量操作a. 打开超声波测厚仪电源开关，待仪器完成自检后进入正常工作状态。
b. 将超声波传感器与被测物体表面垂直接触，并轻轻按压，确保传感器与被测物体保持紧密接触。
c. 仪器上的显示屏将显示出被测物体的厚度数值。
读取并记录该数值。
3. 结束操作a. 测量完成后，关闭超声波测厚仪电源开关。
b. 清理超声波传感器表面，确保无杂质附着。
四、注意事项1. 在测量前，请确保超声波测厚仪电池充电完好，以免影响测量。
2. 测量时，请确保超声波传感器与被测物体表面保持紧密接触，以获得准确的测量结果。
3. 清洁被测物体表面可以提高测量的准确性，避免外界杂质对测量结果的干扰。
4. 使用过程中请勿将超声波测厚仪放置在高温、潮湿或腐蚀性环境中，以免影响仪器性能和寿命。
5. 使用完毕后，请关闭超声波测厚仪电源开关，并注意清洁传感器表面。
五、维护保养1. 定期检查仪器外观是否有损坏，如有，及时维修或更换零部件。
2. 保持仪器清洁干燥，避免灰尘、水分等污染仪器。
3. 长时间不使用时，请将超声波测厚仪存放在干燥通风的地方。
4. 如需更换电池，请使用与仪器配套的原装电池进行更换。
超声波测厚仪的参数特点介绍
超声波测厚仪的参数特点介绍前言超声波测厚仪是一种常用的非破坏性测试仪器，可用于测量管壁、板材、薄膜等物体的厚度。
本文将介绍超声波测厚仪的参数特点，以便使用者更好地了解该仪器并合理选择。
测量范围和精度超声波测厚仪的测量范围和精度是使用者最为关心的参数。
测量范围指仪器可以测量的最大和最小厚度值，通常以毫米或英寸为单位。
不同型号的超声波测厚仪测量范围不同，使用者应根据自己的需求和实际应用情况选择合适的型号。
精度是指仪器测量结果与实际厚度值之间的偏差大小。
超声波测厚仪的精度通常在几个微米到几十个微米之间，精度越高，仪器的可靠性和实用性就越高。
工作频率和传感器类型超声波测厚仪的工作频率和传感器类型也是用户需要了解的重要参数。
工作频率一般在1MHz至10MHz之间，不同频率的超声波测厚仪适用于不同类型和厚度的物体测试。
传感器类型取决于被测物料的表面形状和材质。
常用的传感器类型有直探式和斜探式两种。
直探式传感器通常用于测量平滑表面的物体，而斜探式传感器则适用于测量不规则表面的物体。
工作方式和显示屏超声波测厚仪的工作方式通常有单点测量和连续测量两种。
单点测量适用于需要精确测量特定位置的物体，而连续测量则可以在短时间内对被测物体进行全面测量。
显示屏是超声波测厚仪的一个重要组成部分，能够实时反映测量结果。
常见的显示屏为液晶显示屏，大多数超声波测厚仪还配有背光灯，以便在光线暗的环境下进行测量。
扩展功能和附件不同型号的超声波测厚仪还可配备不同的扩展功能和附件。
例如，一些型号可以通过USB或蓝牙接口与计算机或移动设备进行数据传输；另一些型号可以安装数据存储卡和打印机，方便测试结果的保存和输出。
常见的附件包括测量夹具、耳机、电池、充电器等。
使用者在购买仪器时可以根据自己的需求选择相应的附件。
总结超声波测厚仪是一种重要的非破坏性测试仪器，广泛应用于制造业、化工、航空航天等领域。
本文介绍了超声波测厚仪的参数特点，包括测量范围、精度、工作频率、传感器类型、工作方式、显示屏、扩展功能和附件。
超声波测厚仪的使用方法
超声波测厚仪的使用方法超声波测厚仪是一种非破坏性测试仪器，通过超声波探头对被测物体进行探测，测出物体的厚度，适用于金属、塑料、橡胶、玻璃等材料的厚度测量。
下面介绍超声波测厚仪的使用方法。
一、超声波测厚仪的结构和原理超声波测厚仪由主机、探头、显示器等部分组成。
探头发射出的超声波在被测物体内部反射，反射波经过探头接收后，主机通过处理后在显示器上显示出被测物体的厚度。
二、超声波测厚仪的使用步骤1. 准备工作超声波测厚仪使用前需要进行预热，预热时间一般为15分钟左右。
同时，还需要根据被测物体的材质选择合适的探头。
2. 仪器校准超声波测厚仪使用前需要进行校准，将标准样品放在被测物体下面，将探头放在标准样品上方，调整仪器使其显示出标准样品的厚度。
如果显示值与实际值相差较大，则需要进行调整。
3. 测量厚度将探头贴在被测物体上，使其与被测物体保持垂直，轻轻按下探头，观察显示器上的数值即为被测物体的厚度。
4. 记录数据将测量结果记录下来，便于下一步的处理和分析。
5. 清洁保养使用后需要将探头清洁干净，避免灰尘和污垢影响测量精度。
同时，需要将超声波测厚仪放置在干燥通风的地方，避免受潮和损坏。
三、超声波测厚仪的注意事项1. 使用前必须进行预热和校准，保证测量精度。
2. 在测量过程中需要保持探头与被测物体垂直，并轻轻按下，避免对被测物体造成损伤。
3. 在测量过程中需要避免探头与被测物体之间有空气或液体，否则会影响测量精度。
4. 超声波测厚仪不能用于液体测量。
5. 使用后需要及时清洁和保养，避免灰尘和污垢影响测量精度。
超声波测厚仪是一种非常实用的测试仪器，广泛应用于工业生产和科学研究等领域。
但是，在使用过程中需要注意安全和精度，避免对被测物体造成损伤或误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无损检测仪器一站式供应商
更多产品资料请登录沧州欧谱公司官网
二、技术参数
显示方法： 高对比度的段码液晶显示，高亮度EL 背光；
测量范围： (0.75～300)mm （钢中），公制与英制可自由转换；声速范围： (1000~9999) m/s ：
分 辨 率： 0.1mm/0.01可选;
示值精度： ±(0.5%H+0.04)mm; H 为被测物实际厚度
测量周期： 单点测量时每秒钟4次、扫描模式每秒钟10次；存储容量： 可存储20组（每组最多100个测量值）厚度测量数据工作模式： 具有单点测厚和扫描测厚两种测厚工作模式
单 位 制：
公制或者英制（可选）工作电压： 3V （2节AA 尺寸碱性电池）
持续工作时间： 大于100h （不开背光时）通讯接口： RS232,可与微型打印机或PC 连接
外形尺寸： 150mm ×74mm ×32 mm
整机重量： 245g
滨海超声波测厚仪和超声波测厚仪价格
一、概述
OU1600型超声波测厚仪是智能型超声波测厚
仪，采用最新的高性能、低功耗微处理器技术，
基于超声波测量原理，可以测量金属及其它多种
材料的厚度，并可以对材料的声速进行测量。
可
以对生产设备中各种管道和压力容器进行监测，
监测它们在使用过程中受腐蚀后的减薄程度，也
可以对各种板材和各种加工零件作精确测量。
本
仪器可广泛应用于石油、化工、冶金、造船、航
空、航天等各个领域。
1.2 主要功能
●适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤
维及其他任何超声波的良导体的厚度；
●可配备多种不同频率、不同晶片尺寸的双晶探头使用；
●具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
●已知厚度可以反测声速，以提高测量精度；
●具有耦合状态提示功能；
●有EL背光显示，方便在光线昏暗环境中使用；
●有剩余电量指示功能，可实时显示电池剩余电量；
●具有自动休眠、自动关机等节电功能；
●带有RS232接口，可以方便、快捷地与PC机进行数据交换。
可以连
接到微型打印机（厂家指定型号）打印测量报告。
●可选择配备微机软件，具有传输测量结果、测值存储管理、测值统
计分析、打印测值报告等丰富功能；
●小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和
电磁干扰；
1.3 工作原理
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。
H=n×t2
式中：H－测量厚度； v－材料声速；
t－超声波在试件中往返一次的传播时间。
