常用的几种电线电缆绝缘材料
各种绝缘材料的击穿电压
各种绝缘材料的击穿电压绝缘材料是一种能够阻止电流流动的材料，具有很高的电阻性能。
然而，当电压升高到一定程度时，绝缘材料会发生击穿现象，导致电流突然增加，破坏绝缘性能。
绝缘材料的击穿电压是指在特定条件下，绝缘材料能够承受的最大电压。
本文将介绍几种常见的绝缘材料及其击穿电压。
1. 空气：空气是一种常见的绝缘材料，其击穿电压一般为3-30千伏。
空气中的击穿电压受到温度、湿度等环境因素的影响。
在高温、湿度大的环境下，空气的击穿电压会降低。
2. 纸质绝缘材料：纸质绝缘材料是一种用于电力设备中的常见材料。
其击穿电压一般在15-35千伏之间。
纸质绝缘材料的击穿电压受到厚度、含水量等因素的影响。
纸质绝缘材料的击穿电压随着厚度的增加而增加，但过厚的纸质绝缘材料会增加电容，影响电气性能。
3. 塑料绝缘材料：塑料绝缘材料是一种常用于电线电缆绝缘的材料。
不同种类的塑料材料具有不同的击穿电压。
例如，聚氯乙烯（PVC）的击穿电压一般为20-60千伏，聚四氟乙烯（PTFE）的击穿电压可达到60-100千伏。
塑料绝缘材料的击穿电压受到温度、湿度、含水量等因素的影响。
在高温、湿度大的环境下，塑料绝缘材料的击穿电压会降低。
4. 陶瓷绝缘材料：陶瓷绝缘材料是一种高温绝缘材料，具有较高的击穿电压。
例如，氧化铝陶瓷的击穿电压可达到100-200千伏。
陶瓷绝缘材料的击穿电压受到材料成分、结构等因素的影响。
陶瓷绝缘材料具有良好的耐高温性能和化学稳定性，在高温、恶劣环境下仍能保持较高的绝缘性能。
5. 玻璃绝缘材料：玻璃绝缘材料是一种常用于电气设备的绝缘材料，具有较高的击穿电压。
例如，硅酸盐玻璃的击穿电压可达到200-300千伏。
玻璃绝缘材料的击穿电压受到材料成分、制备工艺等因素的影响。
玻璃绝缘材料具有良好的耐高温性能和化学稳定性，广泛应用于电力、电子等领域。
不同种类的绝缘材料具有不同的击穿电压。
在实际应用中，选择合适的绝缘材料至关重要，要根据具体的电气设备及工作环境选择合适的绝缘材料，以确保设备的安全运行。
电气设备的绝缘原理与应用
电气设备的绝缘原理与应用1. 什么是绝缘原理？绝缘原理是指在电气设备中，为了确保电路安全运行，对电路中的导体和绝缘材料之间采取电气隔离措施，防止电流在不需要的路径上流动，以避免电气设备发生漏电、短路等故障，并保护人身安全的一种技术原理。
2. 绝缘材料的种类和特性电气设备中常用的绝缘材料有以下几种：•硅胶绝缘材料：具有耐高温、耐腐蚀、绝缘性能好等特点，常用于高温场合；•橡胶绝缘材料：具有柔软性好、耐磨性强、绝缘性能好等特点，常用于电线电缆等应用；•酚醛树脂绝缘材料：具有耐高温、耐磨性强、绝缘性能好等特点，常用于电机绝缘等应用；•聚氨酯绝缘材料：具有耐高温、耐寒、绝缘性能好等特点，常用于电机绝缘等应用；•聚酰亚胺绝缘材料：具有耐高温、耐化学腐蚀、绝缘性能好等特点，常用于高温高压场合。
3. 绝缘材料的测试方法为了确保绝缘材料的质量，常常需要进行绝缘材料的测试。
常见的绝缘材料测试方法有以下几种：•介电强度测试：通过应用高电压对绝缘材料施加电场，检测绝缘材料能够承受的最大电场强度，判断绝缘材料的耐压能力；•电阻测试：通过测量绝缘材料上的电阻值，判断绝缘材料的绝缘性能；•渗漏电流测试：通过测量绝缘材料上的渗漏电流值，判断绝缘材料的绝缘性能；•破坏性测试：对一部分绝缘材料进行破坏性测试，以评估绝缘材料的性能。
4. 绝缘材料在电气设备中的应用绝缘材料在电气设备中起着至关重要的作用。
以下是绝缘材料在电气设备中的常见应用：•电线电缆：绝缘材料用于包裹电线电缆的导体，起到隔离电流的作用，确保电路的安全运行；•电机：绝缘材料用于电机的绝缘系统，防止电机内部卷绕线圈与外部金属部分接触，避免短路和漏电；•开关和插座：绝缘材料用于开关和插座的绝缘部分，确保用户的安全使用；•电容器：绝缘材料用于电容器的绝缘层，防止电流直接流过电容器的金属极板，提高电容器的绝缘性能。
5. 绝缘材料的维护和检修为了保证电气设备的安全和可靠运行，绝缘材料需要进行定期的维护和检修。
绝缘的材料
绝缘的材料绝缘材料是指那些具有较高的电阻性能的材料，可以阻止电流的流动。
在电力系统中，绝缘材料起着至关重要的作用，可以防止电器设备的电流泄漏、短路和电击事故等。
下面将介绍几种常见的绝缘材料及其特点。
首先是绝缘塑料。
绝缘塑料是一种常见的绝缘材料，其主要成分是聚合物材料。
具有优良的绝缘性能、机械强度高、抗化学腐蚀性强等特点。
绝缘塑料在电力设备和电线电缆中得到广泛应用，例如电缆绝缘层、电器外壳等。
其次是绝缘纸。
绝缘纸是由纤维素等天然纤维材料制成的。
它具有良好的绝缘性能、机械强度高、耐油、耐水等特点。
绝缘纸主要用于电机绕组、变压器绕组等电气设备中，可以起到优良的绝缘保护作用。
再次是绝缘漆。
绝缘漆是一种涂料，可以在电缆、电器元件等表面形成绝缘层。
绝缘漆具有耐高温、耐腐蚀、抗湿气等特点，可以有效地保护电器元件不受到外界的影响。
绝缘漆广泛用于电机绕组、变压器绕组等电气设备的绝缘包层。
最后是绝缘胶带。
绝缘胶带是一种自粘合的材料，可以起到绝缘、固定和包裹作用。
绝缘胶带具有优良的绝缘性能、柔韧性好、抗剪切和抗张力能力强等特点。
绝缘胶带广泛用于电线电缆的绝缘包裹、连接处的封闭等场合。
需要注意的是，绝缘材料的绝缘性能会随着时间的推移而下降，受到环境因素和使用条件的影响。
因此，在使用绝缘材料时，需要定期检查和维护，确保其良好的绝缘效果。
绝缘材料在电力系统中起着至关重要的作用，可以保证电气设备的安全运行。
通过合理选择和使用绝缘材料，可以降低电气事故的发生，提高工作效率，保障人身和设备的安全。

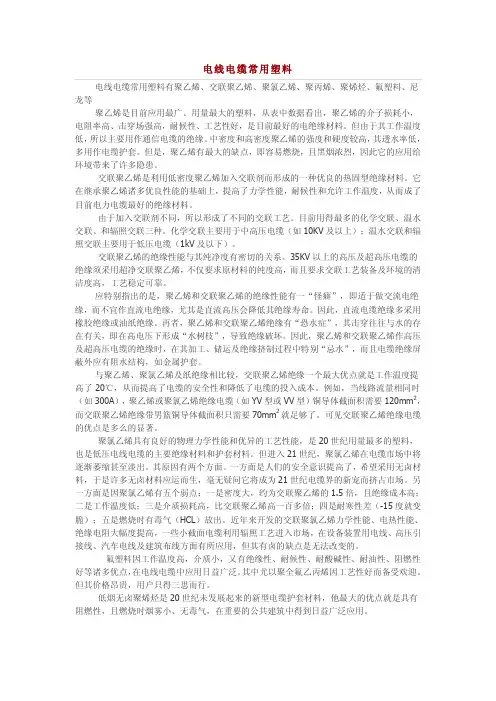

电线电缆常用塑料
电线电缆常用塑料电线电缆常用塑料有聚乙烯、交联聚乙烯、聚氯乙烯、聚丙烯、聚烯烃、氟塑料、尼龙等聚乙烯是目前应用最广、用量最大的塑料，从表中数据看出，聚乙烯的介子损耗小，电阻率高、击穿场强高，耐候性、工艺性好，是目前最好的电绝缘材料。
但由于其工作温度低，所以主要用作通信电缆的绝缘。
中密度和高密度聚乙烯的强度和硬度较高，其透水率低，多用作电缆护套。
但是，聚乙烯有最大的缺点，即容易燃烧，且黑烟浓烈，因此它的应用给环境带来了许多隐患。
交联聚乙烯是利用低密度聚乙烯加入交联剂而形成的一种优良的热固型绝缘材料。
它在继承聚乙烯诸多优良性能的基础上，提高了力学性能，耐候性和允许工作温度，从而成了目前电力电缆最好的绝缘材料。
由于加入交联剂不同，所以形成了不同的交联工艺。
目前用得最多的化学交联、温水交联、和辐照交联三种。
化学交联主要用于中高压电缆（如10KV及以上）；温水交联和辐照交联主要用于低压电缆（1kV及以下）。
交联聚乙烯的绝缘性能与其纯净度有密切的关系。
35KV以上的高压及超高压电缆的绝缘须采用超净交联聚乙烯，不仅要求原材料的纯度高，而且要求交联工艺装备及环境的清洁度高，工艺稳定可靠。
应特别指出的是，聚乙烯和交联聚乙烯的绝缘性能有一“怪癖”，即适于做交流电绝缘，而不宜作直流电绝缘，尤其是直流高压会降低其绝缘寿命。
因此，直流电缆绝缘多采用橡胶绝缘或油纸绝缘。
再者，聚乙烯和交联聚乙烯绝缘有“恐水症”，其击穿往往与水的存在有关，即在高电压下形成“水树枝”，导致绝缘破坏。
因此，聚乙烯和交联聚乙烯作高压及超高压电缆的绝缘时，在其加工、储运及绝缘挤制过程中特别“忌水”，而且电缆绝缘屏蔽外应有阻水结构，如金属护套。
与聚乙烯、聚氯乙烯及纸绝缘相比较，交联聚乙烯绝缘一个最大优点就是工作温度提高了 20℃，从而提高了电缆的安全性和降低了电缆的投入成本。
例如，当线路流量相同时（如300A），聚乙烯或聚氯乙烯绝缘电缆（如YV型或VV型）铜导体截面积需要120mm2，而交联聚乙烯绝缘带男篮铜导体截面积只需要70mm2就足够了。
几种常用的绝缘材料的耐热等级
几种常用的绝缘材料的耐热等级绝缘材料是一种用于阻隔电流流动或热传导的材料。
在高温环境下，材料的绝缘性能可能会受到一定程度的影响。
因此，选择具有较高耐热等级的绝缘材料非常重要，以确保电气设备的安全运行。
以下是几种常用的绝缘材料及其耐热等级：1. 聚氨酯（Polyurethane）：聚氨酯是一种常见的绝缘材料，具有较高的耐热等级。
通常情况下，聚氨酯的耐热温度可以达到约150°C。
这使得聚氨酯成为广泛应用于电气设备中的绝缘材料之一2. 聚酰亚胺（Polyimide）：聚酰亚胺是一种具有出色耐高温性能的绝缘材料。
它的耐热温度通常可以达到约250°C。
因此，聚酰亚胺广泛应用于高温环境下的电子设备和电缆。
3. 聚四氟乙烯（Polytetrafluoroethylene，简称PTFE）：PTFE 是一种具有极高熔点和耐高温性能的绝缘材料。
它的耐热温度可达到约260°C至290°C。
PTFE 被广泛应用于高温工业设备、航空航天业和化学工程等领域。
4. 硅胶（Silicone）：硅胶是一种弹性较好、具有良好绝缘性能的绝缘材料。
它的耐热温度通常可达到约200°C至250°C。
因此，硅胶广泛应用于高温电器设备和电线电缆绝缘层。
5. 玻璃纤维（Glass Fiber）：玻璃纤维是一种耐高温的绝缘材料，可在高达约400°C的温度下保持良好的绝缘性能。
它通常用于制造绝缘管、电气绝缘板和电线电缆绝缘层等。
除了上述提到的几种绝缘材料，还有一些特殊的耐热绝缘材料，例如耐高温陶瓷（High-Temperature Ceramics）、鳍片纸（Fish Paper）和石棉（Asbestos）。
这些材料具有更高的耐热等级，可用于更极端的高温环境。
需要注意的是，每种绝缘材料的耐热等级可能会根据具体的制造工艺和材料配方而有所不同。
因此，在选择绝缘材料时，建议参考相关的材料技术参数表以获得准确的耐热等级信息。
常用的几种电线电缆绝缘材料
常用的几种电线电缆绝缘材料电线电缆的绝缘材料是为了确保电线电缆中的导体得到良好的绝缘保护，以防止电流外泄或发生短路等意外情况。
在电线电缆行业中，常用的几种绝缘材料包括聚氯乙烯(PVC)、交联聚乙烯(XLPE)、聚乙烯(PE)、丙烯酸酯橡胶(EPR)等。
首先，聚氯乙烯(PVC)是一种常用的绝缘材料。
它具有良好的耐腐蚀性和电气绝缘性能，是一种成本较低的绝缘材料。
PVC绝缘材料的制作工艺较为简单，生产成本相对较低，因此被广泛用于低压电线电缆的绝缘层。
然而，PVC绝缘材料在高温环境下容易软化和燃烧，因此它的使用范围主要局限在低压电线电缆领域。
其次，交联聚乙烯(XLPE)是一种应用较广泛的绝缘材料。
XLPE绝缘材料具有优异的耐热性能和抗老化性能，能够在较高的温度下长时间稳定工作。
由于其较高的熔点和阻燃性能，XLPE材料还具备很好的电弧烧穿性能，能够有效防止电流外泄，保证电线电缆的安全运行。
XLPE绝缘材料的制作工艺相对复杂，生产成本较高，因此通常用于中高压电线电缆中。
再次，聚乙烯(PE)是一种应用较广泛的绝缘材料。
聚乙烯绝缘材料具有良好的耐候性和电气绝缘性能，是一种耐高温材料。
聚乙烯绝缘材料制作工艺相对简单，成本较低，因此常用于中低压电线电缆的绝缘层。
然而，聚乙烯材料的抗燃性能较差，容易熔化和燃烧，因此在对电线电缆的阻燃性能要求较高的场合，使用聚乙烯材料的电线电缆需要进行特殊处理。
最后，丙烯酸酯橡胶(EPR)是一种优良的绝缘材料。
EPR绝缘材料具有优异的电气绝缘性能和低温耐寒性能，能够在-35℃低温环境下保持良好的柔软性。
EPR绝缘材料还具有良好的耐油性、耐热性和耐候性。
EPR材料的制作工艺较为复杂，生产成本较高，因此主要用于特殊应用领域或对电线电缆的工作环境温度要求较高的场合。
综上所述，聚氯乙烯(PVC)、交联聚乙烯(XLPE)、聚乙烯(PE)、丙烯酸酯橡胶(EPR)是电线电缆行业中常用的几种绝缘材料。
电线的几种分类
电线的几种分类电线是指用于传输电力信号的一种导体材料，其分类可以根据多个方面进行，下面将从不同的角度来介绍电线的几种分类。
一、按导体材料分类1. 铜线：铜线是指导体材料为纯铜或铜合金的电线。
由于铜具有良好的导电性和延展性，因此铜线广泛应用于各种领域，如建筑、交通、能源等。
2. 铝线：铝线是指导体材料为纯铝或铝合金的电线。
虽然相比于铜来说，铝具有更低的成本和更轻的重量，但由于其导电性能较差，因此在某些场合下需要使用更粗的导体。
3. 铁丝：铁丝是指导体材料为纯钢或钢合金的电线。
由于钢具有较高的强度和硬度，在一些需要承受较大张力或抗拉强度要求较高的场合下常使用。
4. 合金丝：合金丝是指通过对不同金属进行混合而得到的一种新型材料。
由于其特殊性能，如耐腐蚀、高温抗氧化等，在某些特殊场合下得到广泛应用。
二、按绝缘材料分类1. PVC电线：PVC电线是指使用聚氯乙烯（PVC）作为绝缘材料的电线。
由于其具有良好的耐热性和抗腐蚀性，因此被广泛应用于家庭、办公室等场合。
2. XLPE电线：XLPE电线是指使用交联聚乙烯（XLPE）作为绝缘材料的电线。
由于其具有较高的耐热性和抗老化能力，因此被广泛应用于输配电系统中。
3. 丝光布电线：丝光布电线是指使用丝光布作为绝缘材料的一种特殊电线。
由于其外观美观、耐用等特点，常被用于灯饰、装饰等领域。
4. 硅橡胶电线：硅橡胶电线是指使用硅橡胶作为绝缘材料的一种特殊电线。
由于其具有极高的耐温性能，可以在高温环境下长期稳定工作，因此被广泛应用于航空航天、核工业等领域。
三、按用途分类1. 电力电缆：电力电缆是指用于输送高压、大电流的电能的一种电线。
其具有较高的安全性和可靠性，被广泛应用于输配电系统中。
2. 通讯电缆：通讯电缆是指用于传输信号的一种特殊电线。
其具有抗干扰、传输速度快等特点，被广泛应用于计算机网络、电话系统等领域。
3. 控制电缆：控制电缆是指用于传输控制信号的一种特殊电线。
绝缘材料分类
目前常用绝缘材料分为三类：⑴无机绝缘材料:云母、瓷器、石棉、大理石、玻璃、硫磺等。
用于电机、电器的绕组绝缘,开关底板和绝缘子等。
⑵有机绝缘材料：橡胶、树脂、虫胶、棉纱纸、麻、蚕丝、人造丝管等。
用于制造绝缘漆、绕组导线的外层绝缘等。
⑶混合绝缘材料:由两种绝缘材料进行加工的成型绝缘材料。
用于电器的底座、外壳等。
有机绝缘材料可以分为一下几类：1.树脂树脂分为天然树脂和合成树脂两种，合成树脂包括热塑性树脂和热固性树脂。
(1)热塑性合成树脂。
热塑性合成树脂是由化学方法通过聚合反应人工合成的，其聚合物是线型结构，具有热塑性。
热塑性合成树脂应用较广。
聚乙烯有相当的弹性和柔韧性，可制成薄膜，常用做高频电缆的绝缘材料,高频骨架和电容器的薄膜介质；聚苯乙烯的电阻率高,常用做高频和超高频的低损耗绝缘：聚四氟乙烯的化学稳定性高，不会燃烧,用于耐高温的电容器；聚氯乙烯广泛用于制造各种塑料、导线绝缘及电缆的保护层,以及用于制造绝缘漆；聚甲基丙烯酸甲酯又称有机玻璃，可用于装饰，制作一般结构零件,读数透镜，绝缘零件及壳、罩、接线柱等。
（2）热固性合成树脂.热固性合成树脂是通过化学缩聚反应产生的，聚合物大多是空间结构，具有热固性。
常用的热固性合成树脂主要有：酚醛树脂：酚醛树脂大多数为热固性的，是由苯酚和甲醛缩聚所得的热固性酚醛，又称胶木（电木）,价格低廉,在电子工业中应用相当普遍.如用于制造合成电阻器及合成电位器的电阻体、酚醛塑料、酚醛层压板，电工中的各类开关、插座、插头等。
但其高频损耗较大，只适用于工频和音频等低频场合.环氧树脂：环氧树脂本来呈热塑性,在各种固化剂作用下,会变成热固性。
环氧树脂的电气绝缘性好，耐热，耐气候变化,稳定性高，透湿性小，巍结性好，能与金属、陶瓷等多种材料密切粘合.在电子工业中主要用于编结、浇注、包封、涂覆及层压板中.硅氧树脂：又称有机树脂，具有有机物和无机物优点的一类新型高分子化合物。
有较好的机械性能和耐热性,介电性能好,防水，防潮，耐寒,耐化学腐蚀，耐电弧高压电晕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用的几种电线电缆绝
缘材料
集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
绝缘层与保护层、屏蔽层、护套层、导体线芯一样，是构成电线电缆必须的基本构件。
它确保导体线芯传输的电流或电磁波、光波只沿着导线行进而不流向外面，同时也确保外界物体和人身的安全。
今天的电线电缆绝缘材料中，塑料和橡胶两大类有面高分子材料已占主导材料，衍生出类型繁多的适用于不同用途和环境要求的电线电缆产品。
下面介绍生产生活中最常用的几类电线电缆绝缘材料
第一类聚氯乙烯（PVC）料
聚氯乙烯塑料价格便宜，特理机械性能较好，挤出工艺简单，比重轻，耐油和耐腐蚀好。
同时，氯乙烯（PVC）性能参数一般，多用来制造1KV及以下的低压电线电缆。
采用添加了电压稳定剂的聚氯乙烯（PVC）绝缘料，允许生产6KV级电缆。
聚氯乙烯（PVC）有一定阻燃料，但燃烧时会释放一毒烟气，不宜用于着火燃烧时需要满足低烟、低毒要求的场合。
同时聚氯乙烯（PVC）线缆也不适用在含有苯及苯胺类、酮类、吡啶、甲醇、乙醇、乙醛化学剂土质中，不宜用在含有三氯乙烯、三氯甲烷、四氯化碳、二硫化碳、冰醋酸环境中。
第二类：交联聚乙烯（XLPE）
交联聚乙烯（XLPE）电绝缘性能优越，经过高分子交联后成为热固性材料，机械性能和耐热性好。
已成为中、高压电力电缆的主导品种。
交联聚乙烯（XLPE）也具有结构简单，制造方便，比重轻，敷设方便、耐腐蚀、做终端和中间接头简单。
交联聚乙烯（XLPE）不含卤素，不阻燃，燃烧时不会产生大量毒气及烟雾，若添加阻燃剂，会使机械性能及电气性能下降。
交联聚乙烯（XLPE）对紫外线照射敏感。
第三类氟塑料
氟塑料突出特点是电绝缘性能优异，适合高频信号传输，耐高温，可提高载流量，阻燃性好，氧指数高，燃烧时火焰扩散范围小，产生的烟雾量少，还具有优良的耐气候老化性能和机械强度，不受各种酸、碱和有机溶剂影响。
但其比重大，价格昂贵，氟塑料主要用于耐高温场合。
第四类橡皮料
橡皮绝缘料采用天然橡胶比缘缘，电压等级主要为1KV可以生产6KV，弯曲性能好，能在严寒气候下敷设，特别适用于移动式电气设备等经常需要弯移或有较高柔软性要求的回路和水平高差大和垂直敷设场合，遇到油类及其化合物时很快就被损坏，在可能经常被油浸泡的场所宜使用耐油型橡胶护套电缆。
第五类乙丙橡胶料
乙丙橡胶料长期允许工作温度90度，短路热稳定允许温度为250度，温度适应温围大，耐寒，耐高温。
环境适应性强，抗风化和光照，耐氧、耐臭氧、耐潮湿。
欧美已大量使用。
第六类硅橡胶绝缘料
电线电缆硅橡胶绝缘料为甲基乙烯硅橡胶，工作温度范围宽，为-60度至180度。
具有较好的弯曲性能和低温性能，抗撕裂、抗张强度差。
硅橡胶料主要用于高温移动电缆、软电力电缆、电机引接线、低温环境高温运行场所。
