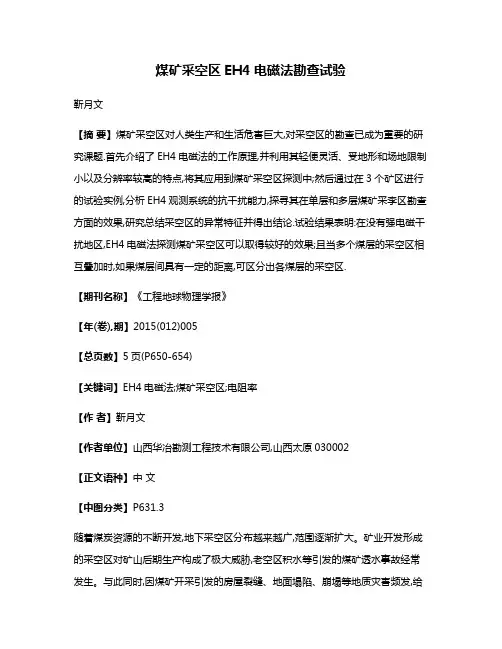

煤矿采空区EH4电磁法勘查试验

煤矿采空区EH4电磁法勘查试验靳月文【摘要】煤矿采空区对人类生产和生活危害巨大,对采空区的勘查已成为重要的研究课题.首先介绍了EH4电磁法的工作原理,并利用其轻便灵活、受地形和场地限制小以及分辨率较高的特点,将其应用到煤矿采空区探测中;然后通过在3个矿区进行的试验实例,分析EH4观测系统的抗干扰能力,探寻其在单层和多层煤矿采李区勘查方面的效果,研究总结采空区的异常特征并得出结论.试验结果表明:在没有强电磁干扰地区,EH4电磁法探测煤矿采空区可以取得较好的效果;且当多个煤层的采空区相互叠加时,如果煤层间具有一定的距离,可区分出各煤层的采空区.【期刊名称】《工程地球物理学报》【年(卷),期】2015(012)005【总页数】5页(P650-654)【关键词】EH4电磁法;煤矿采空区;电阻率【作者】靳月文【作者单位】山西华冶勘测工程技术有限公司,山西太原030002【正文语种】中文【中图分类】P631.3随着煤炭资源的不断开发,地下采空区分布越来越广,范围逐渐扩大。

矿业开发形成的采空区对矿山后期生产构成了极大威胁,老空区积水等引发的煤矿透水事故经常发生。

与此同时,因煤矿开采引发的房屋裂缝、地面塌陷、崩塌等地质灾害频发,给人民生命财产和生活带来严重威胁,司法纠纷不断。

鉴于此,对煤矿采空区进行勘查的需要越来越紧迫,要求越来越高。

EH4大地电磁测深法是一种天然信号源和人工信号源相结合的物探方法,其工作频率在10 Hz～100 kHz之间,探测深度可达到近1 km[1-3]。

由于该方法主要是沿地表的观测剖面线来测量不均匀体所引起的大地电场变化,因此适合于探测较陡立的条带状地质体(如断裂构造带、岩溶裂隙发育带、岩脉等)[4],已被广泛应用于水利水电、公路铁路勘察及地质找矿、深部水源探测等领域[5-9],解决了许多地质问题。

在煤矿采空区探测中,目前多采用瞬变电磁法、浅层地震、高密度电法等手段进行勘查。

但在地形切割大、冲沟发育地区和矿山居民区进行勘查时,由于受地形条件和人文环境限制,上述方法往往难以展开工作。
