风机盘管安装技术交底讲解学习
商用风机盘管安装技术交底
商用风机盘管安装技术交底概述本文档旨在提供关于商用风机盘管安装的技术交底。
商用风机盘管是一种常见的空调系统组件，正确的安装是确保系统正常运行的关键。
该文档将介绍安装前的准备工作、安装步骤和注意事项。
安装前准备工作在安装商用风机盘管之前，需要进行以下准备工作：1. 确定安装位置：根据设计和需求确定商用风机盘管的安装位置。
考虑到空气流通、排水等因素进行选址。
2. 材料和工具准备：准备安装所需的材料和工具，包括风机盘管、螺丝、支架、密封胶等。
3. 施工人员培训：确保安装人员具备相关知识和技能，能够熟练操作和安装商用风机盘管。
安装步骤按照以下步骤进行商用风机盘管的安装：1. 安装支架：根据设计要求，安装并固定支架，确保其稳固可靠。
2. 连接管道：连接供冷水和回水管道，确保连接牢固，并使用密封胶进行密封，防止漏水。
3. 安装风机盘管：将风机盘管放置在支架上，并使用螺丝将其固定住，确保风机盘管与支架的连接牢固可靠。
4. 连接电源：根据电气图纸的要求，将风机盘管连接到合适的电源，确保电源接线正确无误。
注意事项在进行商用风机盘管安装时，需要注意以下事项：1. 安全操作：安装人员应遵守相关安全操作规范，佩戴个人防护装备，并注意避免意外伤害。
2. 密封处理：在连接管道时，使用密封胶进行密封处理，以确保系统不会出现漏水问题。
3. 系统调试：安装完成后，进行系统调试，确保商用风机盘管运行正常，水循环无渗漏问题。
4. 文件记录：在安装过程中，记录相关操作步骤和细节，以便日后维护和管理。
总结商用风机盘管的正确安装对于空调系统的正常运行至关重要。
准备工作、安装步骤和注意事项都需要严格执行，确保安装操作正确无误。
本文提供了安装技术交底的概述，希望能对相关人员提供帮助和指导。
风机盘管控制线施工技术交底
施工技术交底记录
工程名称施工单位
分部分项
空调温控器控制线安装交底时间
工程名称
交底内容：大毕庄车辆段一区边跨，二区夹层及四区夹层办公室内风机盘管
技术交底内容：
1、技术交底范围：天津地铁6号线工程土建施工第R7合同段项目经理部及下属综合作业队。
2、设计情况：根据风机盘管厂家提供的使用说明书做为施工依据施工。
3、开始施工的条件及施工准备工作;
墙壁上的预留线管及线盒处理通畅，保证穿线畅通。
4、安装说明
一共进面板6根线，一根5芯电缆线，一根1.0mm2塑铜电线，，其中1.0mm2为电动两通阀的开阀线，电动阀零线与风盘控制盒共用零线。
交底人
参加人审核人。

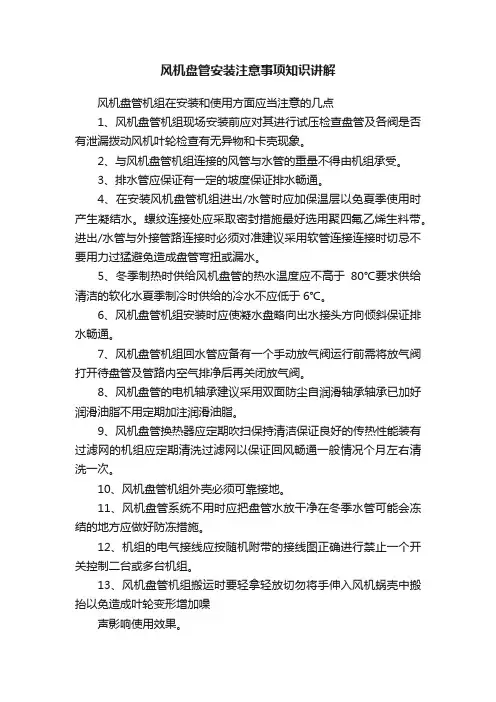

风机盘管安装注意事项知识讲解
风机盘管安装注意事项知识讲解风机盘管机组在安装和使用方面应当注意的几点1、风机盘管机组现场安装前应对其进行试压检查盘管及各阀是否有泄漏拨动风机叶轮检查有无异物和卡壳现象。
2、与风机盘管机组连接的风管与水管的重量不得由机组承受。
3、排水管应保证有一定的坡度保证排水畅通。
4、在安装风机盘管机组进出/水管时应加保温层以免夏季使用时产生凝结水。
螺纹连接处应采取密封措施最好选用聚四氟乙烯生料带。
进出/水管与外接管路连接时必须对准建议采用软管连接连接时切忌不要用力过猛避免造成盘管弯扭或漏水。
5、冬季制热时供给风机盘管的热水温度应不高于80℃要求供给清洁的软化水夏季制冷时供给的冷水不应低于6℃。
6、风机盘管机组安装时应使凝水盘略向出水接头方向倾斜保证排水畅通。
7、风机盘管机组回水管应备有一个手动放气阀运行前需将放气阀打开待盘管及管路内空气排净后再关闭放气阀。
8、风机盘管的电机轴承建议采用双面防尘自润滑轴承轴承已加好润滑油脂不用定期加注润滑油脂。
9、风机盘管换热器应定期吹扫保持清洁保证良好的传热性能装有过滤网的机组应定期清洗过滤网以保证回风畅通一般情况个月左右清洗一次。
10、风机盘管机组外壳必须可靠接地。
11、风机盘管系统不用时应把盘管水放干净在冬季水管可能会冻结的地方应做好防冻措施。
12、机组的电气接线应按随机附带的接线图正确进行禁止一个开关控制二台或多台机组。
13、风机盘管机组搬运时要轻拿轻放切勿将手伸入风机蜗壳中搬抬以免造成叶轮变形增加噪声影响使用效果。
一、风机盘管安装注意事项1、当吊顶高度超过3米时，不宜选用天花式机型。
为什么：吊顶太高选用天花机，暖风吹不下来，影响制热效果。
2、冷凝水管与机组之间应用软管连接。
为什么：不使用软管连接机组运行时产生的振动将导致水管脱落漏水，管路振裂及噪音等故障。
3、当房间高度超过3米时，不宜采用顶吹风散流器风口，应采用双层百叶风口下吹风口。
为什么：冬季暖风吹不下来，影响制热效果。
除湿风机盘管安装技术交底
除湿风机盘管安装技术交底1. 功能和目的本文档的目的是对除湿风机盘管的安装技术进行交底，确保安装过程按照标准规范进行，以保证盘管的正常工作和使用。
2. 安装前准备在安装除湿风机盘管之前，需要进行以下准备工作：- 确认盘管的型号和规格是否与工程要求一致。
- 检查安装位置是否符合设计要求，确保周围环境满足适当的排烟条件。
- 检查安装材料和工具是否齐全，包括螺丝、螺母、密封胶等。
3. 安装步骤3.1 安装支架- 根据设计图纸确定盘管支架的安装位置，并用水平仪进行调整。
- 使用螺丝和螺母将支架固定在预定位置上。
- 确保支架平整稳固，能够承受盘管的重量。
3.2 安装盘管- 将盘管放置在支架上，并用水平仪进行调整，确保水平。
- 使用螺丝将盘管牢固地固定在支架上。
- 检查盘管与支架之间的连接是否牢固，是否存在松动或漏气情况。
3.3 连接管道- 将除湿风机盘管的进出水管与相应的管道连接。
- 使用适当的密封胶对管道接口进行密封，以防止漏水。
- 确保管道连接牢固，不能出现松动或漏水的情况。
4. 安装后检查- 检查除湿风机盘管的安装是否符合设计要求和标准规范。
- 确保盘管的水平度和稳固性。
- 检查管路连接是否紧密，没有漏水现象。
- 进行功能测试，确保盘管正常工作。
- 清理施工现场，确保安全和整洁。
5. 注意事项在进行除湿风机盘管的安装过程中，需要注意以下事项：- 操作人员应具备相应的技术知识和安装经验。
- 确保安装过程符合相关法规和标准要求。
- 使用合适的工具和材料，确保安装质量。
- 注意施工现场的安全和整洁。
以上就是除湿风机盘管的安装技术交底内容，希望能够对安装过程有所帮助。
如有任何疑问或需要进一步的指导，请及时与我们联系。
（完整版）风机安装技术交底
（完整版）风机安装技术交底3.5风机机体安装将风机本体置于减振器上，用M16螺栓固定。
在减振垫与风机框架底座之间垫铜皮或钢片调，整风机水平度，用水平仪在主轴上测定纵向水平度。
调整好水平度，要使风机的叶轮旋转后，每次却不停留在原来的位置上，并不得碰壳。
吊装风机在吊杆安装后应在其下部安装槽钢横担，将风机与横担用M8螺栓固定。
轴流风机在墙上安装时，墙体应安装在承重墙上，若墙体厚度大于风机风筒长度时，可在气流出口端接短管；如墙体厚度小于风筒长度时，多出部分应在室内侧。
风机的安装方式见下图：吊装安装风机主视图吊装安装风机左视图注：风机在安装时的高度要根据现场实际情况确定，安装完成后，风机箱内附带的减震器应及时松开。
安装时应注意风机的进出风口方向。
落地风机安装主视图落地风机安装左视图注：风机必须安装在强度验收合格的基础上，安装完成后的风机必须保持垂直，不得倾斜。
安装时应注意风机的进出风口方向，安装橡胶减震垫时应考虑环境温度，不可使橡胶减震垫超过使用温度，橡胶减震垫一般适用与-15～70℃温度范围。
风机在墙体上安装图示3.6风机的电气及自控设备接线（1）风机外壳或电机外壳的接地必须可靠；（2）禁止反方向旋转，禁止超额定电流运行，禁止缺相运行；（3）禁止在运转中维护风机。
（4）风机所配电控箱必须与对应风机相匹配（指功率、电压、气动方式、控制形式等）。
（5）风机接线应由专业电工接线，接线必须正确可靠，尤其是电控箱处的接线编号与风机接线柱上的编号一致对应，风机外壳应可靠接地，接地必须可靠，不能用接零代替接地。
3.7运行调试（1）准备工作①将风机房打扫干净，检查清除风机内及风管内异物。
②检查通风机，电动机两个皮带轮中心是否在一条直线上，风机固定螺栓是否拧紧。
③检查轴承处是否有足够的润滑油，否则需加够。
④用手盘车，通风机叶轮应无卡碰现象。
⑤检查电动机、通风机、风管接地线是否连接可靠。
⑥检查通风机调节阀门启闭是否灵活，定位装置是否牢靠。
风机盘管安装技术交底

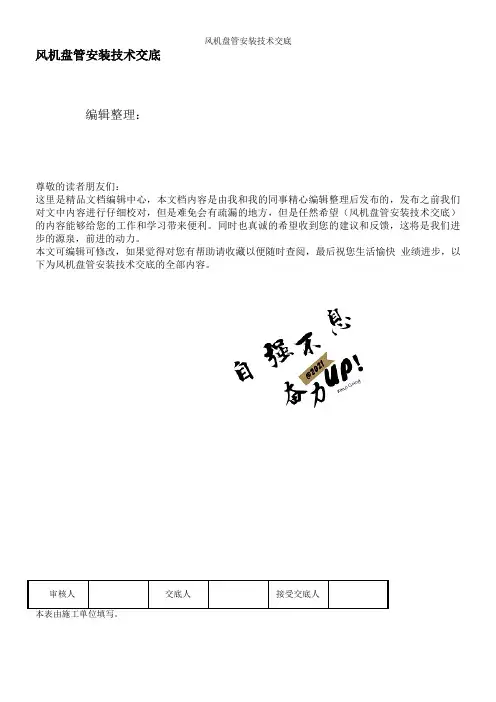

风机盘管安装技术交底编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（风机盘管安装技术交底）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为风机盘管安装技术交底的全部内容。
审核人交底人接受交底人本表由施工单位填写。
一、材料要求1风机盘管的结构型式、安装型式、出口方向、进水位置应符合设计及安装要求。
2设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。
二、主要机具、设备主要机具设备：电锤、手电钻、活扳手、套筒扳手、钢锯、管钳、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。
三、作业条件1风机盘管和主、辅材料己运抵现场，安装所需工具己准备齐全，且有安装前检测用的场地、水源、电源。
2建筑结构工程施工完华,屋顶做完防水层，室内墙面、地面抹完。
3安装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。
四、操作工艺（一）工艺流程：开箱检查→ 电机检查试转→ 表准器水压试验→ 吊架安装→ 风机盘管吊装→ 连接配管→ 检验（二）设备开箱检查。
1风机盘管应有装箱单、设备说明书、产品质量合格证书与产品性能检测报告等随机文件,进口设备还应具有商检合格的证明文件。
2开箱检验应检查每台风机盘管电机壳体及表面交换器有无损伤、锈蚀等缺陷。
3诱导器安装前须逐台进行质量检查,检查的项目如下：(1）各连接部位不能松动、变形和产生破裂等现象。
（2)喷嘴不能脱落和堵塞。
静压箱封头处的缝隙密封材料，不能有裂痕和脱落。
（3）一次风量调节阀必须灵活可靠，并调到全开位置，以方便安装后的系统调试。
（三）风机盘管应逐台进行通电试验检查。
风机盘管技术交底
风机盘管技术交底风机盘管技术交底：让你轻松掌握的实用指南在我们的日常生活和工作中，风机盘管这个看似不起眼的设备，其实发挥着相当重要的作用。
就拿我之前遇到的一件事儿来说吧，有一次我去一家新开的商场逛街，本想着能舒舒服服地享受购物时光，结果一进去就感觉不对劲。
那空调吹出来的风，一会儿冷一会儿热，特别不均匀，让人感觉特别不舒服。
后来一打听，才知道是风机盘管出了问题，安装和调试都没做好。
从那以后，我就深刻认识到，风机盘管这东西，要是技术不过关，那可真是会给大家带来大麻烦！咱们先来说说风机盘管是啥。
简单来讲，风机盘管就像是空调系统里的“小能手”，它负责把冷热水的能量转化成舒适的风，送到房间的各个角落。
它一般由风机、盘管、过滤器、凝水盘这些部分组成。
风机负责吹风，盘管用来换热，过滤器能把空气中的灰尘杂质挡一挡，凝水盘则是收集冷凝水的。
那风机盘管在安装的时候都有哪些要注意的呢？首先，安装位置得选好。
不能装在有障碍物或者气流不畅的地方，要不然风送不出去，效果可就大打折扣啦。
比如说，不能紧挨着大梁或者柱子，也不能对着门口或者窗户，要不然风一吹就跑出去了，房间里还是不凉快。
还有啊，安装的时候一定要水平，要不然冷凝水排不出去，可就会积水啦。
我就见过一个安装工人，为了图省事，没把风机盘管装水平，结果冷凝水一直往外渗，把天花板都弄湿了，可闹心了。
接下来咱们再说说电气接线这一块。
这可不能马虎，线接错了，风机盘管可就不工作啦。
电源的相线、零线、地线一定要接对，而且要接牢固，不能有松动。
还有控制线，也要按照说明书接好，要不然你想调温度、风速都没法控制。
有一次，一个电工师傅在接线的时候，不小心把相线和零线接反了，结果一开机，风机盘管就冒烟了，吓得大家赶紧断电，还好发现及时，没有造成太大的损失。
风机盘管安装好了，接下来就是调试啦。
调试的时候，要先检查风机能不能正常运转，风速有没有达到要求。
然后再看看水温、水量是不是正常，进出水温度差合不合适。
风机盘管安装施工技术交底
风机盘管安装施工技术交底风机盘管安装施工技术交底一、材料要求1、风机盘管具有出厂合格证及质量鉴定文件2、风机盘管结构形式、安装方式、出口方向、进水位置，均应符合设计要求。
3、设备安装所使用材料和辅料材料规格、型号应符合设计规定，并具有出场合格证和相关质量证明文件。
二、主要机具手电钻、活扳手、钢锯、管钳、套丝机、水平尺、活动脚手架等。
三、作业条件1、风机盘管和主、辅材料已运送到施工现场，安装所需的工具准备齐全，并有安装所使用的电源。
2、安装位置、尺寸符合设计要求，空调干管安装完毕，接往风机盘管的支管预留管口位置、标高符合设计要求。
三、工艺流程1、风机盘管应有装箱单、设备说明书、产品质量合格证书和性能检测等报告。
2、开箱检验应检查每台风机盘管电机壳体有无损坏和锈蚀等缺陷。
3、风机盘管应每台进行通电检验试验,机械部分不得摩擦，电气部分不得漏电。
4、风机盘管安装前应进行水压检漏试验，试验压力为工作压力的1.5倍,观察时间为2分钟，不得渗漏。
5、吊装风机盘管吊装平稳、牢固，位置正确。
吊杆不应自由摆动。
吊杆与托盘连接应用双螺母紧固找平赵正，安装高度及坡度应符合设计要求。
6、风机盘管供回水阀及过滤器应靠近风机盘管机组安装。
7、冷热媒水管与风机盘管安装采用金属波纹管，接管应平直，8、风机盘管同冷热媒管道连接，应在管道系统冲洗排污后连接，且热水管口加Y型过滤器。
四、人员分工、职责及应遵守的纪律所有进场施工人员必须严格遵守施工现场的安全制度及各项管理规定，增强安全意识，明确自身职责;班组长在每日施工前必须详细了解施工现场有可能出现的安全隐患，并有针对性地对班组作业人员进行安全交底，及时做好交底记录;班组兼职安全员每日负责安装现场活动平台及辅助工具的安全性能情况，确保施工人员的施工安全;各作业队的临时电工必须做好安装现场的临时用电的安全检查工作，以防漏电。
五、危险源风机盘管在卸车过程中的滑落或滚落;盘管在安装时临时用电私拉乱接及维护的不到位;盘管安装过程中高处作业的空中坠落;作业人员违反安全操作规程造成的伤害等六、风险及预防措施风机盘管在安装过程中可能出现的风险有:人员高处作业时的高空坠落、手持式电动工具的漏电、盘管在安装过程中的掉落、高处作业人员抛丢物品时的人员伤害等;其预防措施包括:人员高处作业时的活动平台必须装有防护栏杆，手持式电动工具在使用前详细检查其安全性能，盘管在安装时安装人员必须细心，相互协调，严禁在安装过程中打闹嬉戏等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机盘管安装技术交
底
技术交底记录
05-C2-006
编号
表C2-1
工程名称交底日期2010年11月29日施工单位分项工程名称风机盘管安装
交底提要风机盘管安装
交底内容：
一、材料要求
1．风机盘管应具有出厂合格证和质量鉴定文件。
2．风机盘管的结构形式、安装方式、出口方向、进水位置应符合设计要求。
3．设备安装所使用的主料和辅料材料规格、型号应符合设计规定，并具有出厂合格证和相关质量证明文件。
二、主要机具
电锤、手电钻、活扳手、钢锯、管钳、套丝机、水平尺、活动架等。
三、作业条件
1．风机盘管和主、辅材料已运到现场，安装所需工具准备齐全，且有安装前检测用的场地、水源、电源。
2．安装位置尺寸符合设计和变更洽商要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置、标高符合设计要求。
四、操作工艺：
1．工艺流程：
2．风机盘管应有装箱单、设备说明书、产品质量合格证书与产品性能检测报告等随机文件。
3．开箱检验应检查每台风机盘管电机壳体及表面交换器有无伤损、锈蚀等缺陷。
4．风机盘管应每台进行通电试验检查，机械部分不得摩擦，电器部分不得漏电。
5．风机盘管安装前应进行水压检漏试验。
试验压力为系统工作压力的1.5倍，观察时间为2分钟，不得渗漏。
6．卧式吊装风机盘管，吊架安装平稳牢固，位置正确。
吊杆不应自由摆动，吊杆与托盘相连应用双螺母紧固找平找正。
安装高度及坡度正确。
7．风机盘管供、回水阀及水过滤器应靠近风机盘管机组安装。
8．冷热媒水管与风机盘管连接宜采用金属波纹软管，接管应平直。
紧固时应用扳手卡住六方接头，以防损坏铜管。
审核人交底人接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技术交底记录
05-C2-006
编号
表C2-1
工程名称交底日期2010年11月29日施工单位分项工程名称风机盘管安装
交底提要风机盘管安装
交底内容：
9．风机盘管同冷热媒水管连接，应在管道系统冲洗排污后进行连接，且入水口加Y型过滤器，以防堵塞热交换器。
10．卧式风机盘管安装见下图：
审核人交底人接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技术交底记录
05-C2-006
编号
表C2-1
工程名称交底日期2010年11月29日施工单位分项工程名称风机盘管安装
交底提要风机盘管安装
交底内容：
其中：1-风机盘管；2-水管；3-内接头；4-软管；5-电动两通阀；6-铜球阀；7-过滤器。
五、质量标准：
1．风机盘管安装前要进行单机三速试运转及水压检漏试验，试验压力及系统工作压力的1.5倍，在2min内不渗漏为合格。
2．机组应设独立支、吊架，安装的位置、高度及坡度应正确、固定牢固。
六、成品保护
1．风机盘管运至现场后要采取措施，妥善保管，码放整齐。
应有防雨、防雪措施。
2．冬季施工时，在不采暖化境温度低于5℃条件下，停止对风机盘管的水压试验，以防冻坏设备。
3．风机盘管安装施工要随运随装，与其他工种交叉作业时要注意成品保护，防止碰坏。
4．风机盘管安装完后要做好防护措施，保护安装好的设备，保证清洁。
七、注意事项
1．进入施工现场，要正确穿戴安全防护用品。
2．施工现场严禁吸烟，不得酒后作业。
