风机盘管技术交底
风机盘管技术交底
一、材料要求
1.风机盘管应具有出厂合格证和质量鉴定文件。
2.风机盘管的结构形式、安装方式、出口方向、进水位置应符合设计要求。
3.设备安装所使用的主料和辅料材料规格、型号应符合设计规定，并具有出厂合格证和相关质量证明文
件。
二、主要机具
电锤、手电钻、活扳手、钢锯、管钳、套丝机、水平尺、活动架等。
三、作业条件
1.风机盘管和主、辅材料已运到现场，安装所需工具准备齐全，且有安装前检测用的场地、水源、电源。
2.安装位置尺寸符合设计和变更洽商要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置、标高符合设计要求。
四、操作工艺:
1.工艺流程:
开箱检查→时电机检查试转-表冷器水压试验→吊架安装→风机盘管吊装连接配管检验
2.风机盘管应有装箱单、设备说明书、产品质量合格证书与产品性能检测报告等随机文件。
3.开箱检验应检查每台风机盘管电机壳体及表面交换器有无伤损、锈蚀等缺陷。
4.风机盘管应每台进行通电试验检查，机械部分不得踪擦，电器部分不得漏电。
5.风机盘管安装前应进行水压检漏试验。
试验压力为系统工作压力的1.5倍，观察时间为2分钟，不得渗漏。
6. 卧式吊装风机盘管，吊架安装平稳牢固，位置正确。
吊杆不应自由摆动，吊杆与托盘相连应用双螺母紧固找平找正。
安装高度及坡度正确。
7.风机盘管供、回水阀及水过滤器应靠近风机盘管机组安装。
8.冷热媒水管与风机盘管连接宜采用金属波纹软管，接管应平直。
紧固时应用扳手卡住六方接头，以防损坏铜管。
9.风机盘管同冷热媒水管连接，应在管道系统冲洗排污后进行连接，H入水口加Y型过滤器，以防堵寝热交换器。
五、质量标准:
1.风机盘管安装前要进行单机三速试运转及水压检漏试验，试验压力及系统工作压力的1.5倍，在2min内不渗漏为合格。
2.机组应设独立支、吊架，安装的位置、高度及坡度应正确、固定牢固。
六、成品保护
1.风机盘管运至现场后要采取措施，妥善保管，码放整齐。
应有防雨、防雪措施。
2.风机盘管安装施工要随运随装，与其他工种交叉作业时要注意成品保护，防止碰坏。
3.风机盘管安装完后要做好防护措施，保护安装好的设备，保证清洁。
七、注意事项
1.进入施工现场，要正确穿戴安全防护用品。
2.使用电电、气焊时，应申请动火证，并配灭火器，焊接地点周围不得有易燃易爆物品。
3.登高作业时，要搭设作业平台并做好安全防护措施。
商用风机盘管安装技术交底
商用风机盘管安装技术交底概述本文档旨在提供关于商用风机盘管安装的技术交底。
商用风机盘管是一种常见的空调系统组件，正确的安装是确保系统正常运行的关键。
该文档将介绍安装前的准备工作、安装步骤和注意事项。
安装前准备工作在安装商用风机盘管之前，需要进行以下准备工作：1. 确定安装位置：根据设计和需求确定商用风机盘管的安装位置。
考虑到空气流通、排水等因素进行选址。
2. 材料和工具准备：准备安装所需的材料和工具，包括风机盘管、螺丝、支架、密封胶等。
3. 施工人员培训：确保安装人员具备相关知识和技能，能够熟练操作和安装商用风机盘管。
安装步骤按照以下步骤进行商用风机盘管的安装：1. 安装支架：根据设计要求，安装并固定支架，确保其稳固可靠。
2. 连接管道：连接供冷水和回水管道，确保连接牢固，并使用密封胶进行密封，防止漏水。
3. 安装风机盘管：将风机盘管放置在支架上，并使用螺丝将其固定住，确保风机盘管与支架的连接牢固可靠。
4. 连接电源：根据电气图纸的要求，将风机盘管连接到合适的电源，确保电源接线正确无误。
注意事项在进行商用风机盘管安装时，需要注意以下事项：1. 安全操作：安装人员应遵守相关安全操作规范，佩戴个人防护装备，并注意避免意外伤害。
2. 密封处理：在连接管道时，使用密封胶进行密封处理，以确保系统不会出现漏水问题。
3. 系统调试：安装完成后，进行系统调试，确保商用风机盘管运行正常，水循环无渗漏问题。
4. 文件记录：在安装过程中，记录相关操作步骤和细节，以便日后维护和管理。
总结商用风机盘管的正确安装对于空调系统的正常运行至关重要。
准备工作、安装步骤和注意事项都需要严格执行，确保安装操作正确无误。
本文提供了安装技术交底的概述，希望能对相关人员提供帮助和指导。
风机盘管控制线施工技术交底
施工技术交底记录
工程名称施工单位
分部分项
空调温控器控制线安装交底时间
工程名称
交底内容：大毕庄车辆段一区边跨，二区夹层及四区夹层办公室内风机盘管
技术交底内容：
1、技术交底范围：天津地铁6号线工程土建施工第R7合同段项目经理部及下属综合作业队。
2、设计情况：根据风机盘管厂家提供的使用说明书做为施工依据施工。
3、开始施工的条件及施工准备工作;
墙壁上的预留线管及线盒处理通畅，保证穿线畅通。
4、安装说明
一共进面板6根线，一根5芯电缆线，一根1.0mm2塑铜电线，，其中1.0mm2为电动两通阀的开阀线，电动阀零线与风盘控制盒共用零线。
交底人
参加人审核人。
除湿风机盘管安装技术交底
除湿风机盘管安装技术交底1. 功能和目的本文档的目的是对除湿风机盘管的安装技术进行交底，确保安装过程按照标准规范进行，以保证盘管的正常工作和使用。
2. 安装前准备在安装除湿风机盘管之前，需要进行以下准备工作：- 确认盘管的型号和规格是否与工程要求一致。
- 检查安装位置是否符合设计要求，确保周围环境满足适当的排烟条件。
- 检查安装材料和工具是否齐全，包括螺丝、螺母、密封胶等。
3. 安装步骤3.1 安装支架- 根据设计图纸确定盘管支架的安装位置，并用水平仪进行调整。
- 使用螺丝和螺母将支架固定在预定位置上。
- 确保支架平整稳固，能够承受盘管的重量。
3.2 安装盘管- 将盘管放置在支架上，并用水平仪进行调整，确保水平。
- 使用螺丝将盘管牢固地固定在支架上。
- 检查盘管与支架之间的连接是否牢固，是否存在松动或漏气情况。
3.3 连接管道- 将除湿风机盘管的进出水管与相应的管道连接。
- 使用适当的密封胶对管道接口进行密封，以防止漏水。
- 确保管道连接牢固，不能出现松动或漏水的情况。
4. 安装后检查- 检查除湿风机盘管的安装是否符合设计要求和标准规范。
- 确保盘管的水平度和稳固性。
- 检查管路连接是否紧密，没有漏水现象。
- 进行功能测试，确保盘管正常工作。
- 清理施工现场，确保安全和整洁。
5. 注意事项在进行除湿风机盘管的安装过程中，需要注意以下事项：- 操作人员应具备相应的技术知识和安装经验。
- 确保安装过程符合相关法规和标准要求。
- 使用合适的工具和材料，确保安装质量。
- 注意施工现场的安全和整洁。
以上就是除湿风机盘管的安装技术交底内容，希望能够对安装过程有所帮助。
如有任何疑问或需要进一步的指导，请及时与我们联系。
空调风机盘管安全技术交底模板
一、交底目的为确保空调风机盘管安装、调试和运行过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、工程概况1. 工程名称：_______2. 施工单位：_______3. 施工地点：_______4. 施工内容：空调风机盘管安装、调试和运行三、安全注意事项1. 人员安全- 施工人员必须经过专业培训，取得相关资格证书后方可上岗。
- 施工现场必须佩戴安全帽、安全带等个人防护用品。
- 高处作业时应使用安全绳，确保作业人员安全。
- 施工过程中严禁酒后作业、疲劳作业。
2. 机械安全- 机械设备必须符合国家相关标准，并定期进行保养和维护。
- 吊装作业时，吊装设备必须牢固可靠，吊装人员必须熟悉吊装操作规程。
- 电动工具使用前应检查电线、插头、开关等，确保无破损、短路等现象。
3. 电气安全- 施工现场必须按照电气安装规范进行施工，严禁私拉乱接电线。
- 电气设备必须接地，防止漏电事故发生。
- 施工过程中，严禁用水冲洗电气设备。
4. 材料安全- 施工材料必须符合国家相关标准，严禁使用不合格产品。
- 施工现场应妥善保管施工材料，防止火灾、盗窃等事故发生。
四、施工步骤及注意事项1. 施工准备- 检查施工现场，确保场地平整、清洁。
- 检查施工材料，确保符合要求。
- 检查机械设备，确保正常运行。
2. 安装步骤- 根据设计图纸，确定风机盘管安装位置。
- 检查风机盘管外观，确保无损坏。
- 将风机盘管吊装到指定位置，调整水平度。
- 连接水管、气管和电气线路。
- 进行系统调试，确保风机盘管正常运行。
3. 调试步骤- 检查风机盘管运行状态，确保无异常。
- 调节风机盘管风速，确保室内温度符合要求。
- 检查水管、气管和电气线路，确保无漏损。
五、应急预案1. 火灾事故- 立即切断电源，使用灭火器进行灭火。
- 疏散现场人员，确保安全。
2. 触电事故- 立即切断电源，使用绝缘工具进行救援。
- 疏散现场人员，确保安全。
3. 高空坠落事故- 立即采取措施，防止事故扩大。
风机盘管技术交底
风机盘管技术交底风机盘管技术交底：让你轻松掌握的实用指南在我们的日常生活和工作中，风机盘管这个看似不起眼的设备，其实发挥着相当重要的作用。
就拿我之前遇到的一件事儿来说吧，有一次我去一家新开的商场逛街，本想着能舒舒服服地享受购物时光，结果一进去就感觉不对劲。
那空调吹出来的风，一会儿冷一会儿热，特别不均匀，让人感觉特别不舒服。
后来一打听，才知道是风机盘管出了问题，安装和调试都没做好。
从那以后，我就深刻认识到，风机盘管这东西，要是技术不过关，那可真是会给大家带来大麻烦！咱们先来说说风机盘管是啥。
简单来讲，风机盘管就像是空调系统里的“小能手”，它负责把冷热水的能量转化成舒适的风，送到房间的各个角落。
它一般由风机、盘管、过滤器、凝水盘这些部分组成。
风机负责吹风，盘管用来换热，过滤器能把空气中的灰尘杂质挡一挡，凝水盘则是收集冷凝水的。
那风机盘管在安装的时候都有哪些要注意的呢？首先，安装位置得选好。
不能装在有障碍物或者气流不畅的地方，要不然风送不出去，效果可就大打折扣啦。
比如说，不能紧挨着大梁或者柱子，也不能对着门口或者窗户，要不然风一吹就跑出去了，房间里还是不凉快。
还有啊，安装的时候一定要水平，要不然冷凝水排不出去，可就会积水啦。
我就见过一个安装工人，为了图省事，没把风机盘管装水平，结果冷凝水一直往外渗，把天花板都弄湿了，可闹心了。
接下来咱们再说说电气接线这一块。
这可不能马虎，线接错了，风机盘管可就不工作啦。
电源的相线、零线、地线一定要接对，而且要接牢固，不能有松动。
还有控制线，也要按照说明书接好，要不然你想调温度、风速都没法控制。
有一次，一个电工师傅在接线的时候，不小心把相线和零线接反了，结果一开机，风机盘管就冒烟了，吓得大家赶紧断电，还好发现及时，没有造成太大的损失。
风机盘管安装好了，接下来就是调试啦。
调试的时候，要先检查风机能不能正常运转，风速有没有达到要求。
然后再看看水温、水量是不是正常，进出水温度差合不合适。

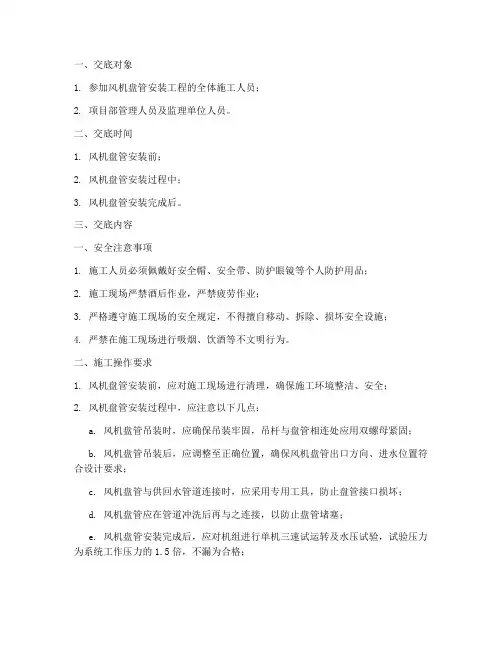

风机盘管安装安全技术交底模板
一、交底对象1. 参加风机盘管安装工程的全体施工人员；2. 项目部管理人员及监理单位人员。
二、交底时间1. 风机盘管安装前；2. 风机盘管安装过程中；3. 风机盘管安装完成后。
三、交底内容一、安全注意事项1. 施工人员必须佩戴好安全帽、安全带、防护眼镜等个人防护用品；2. 施工现场严禁酒后作业，严禁疲劳作业；3. 严格遵守施工现场的安全规定，不得擅自移动、拆除、损坏安全设施；4. 严禁在施工现场进行吸烟、饮酒等不文明行为。
二、施工操作要求1. 风机盘管安装前，应对施工现场进行清理，确保施工环境整洁、安全；2. 风机盘管安装过程中，应注意以下几点：a. 风机盘管吊装时，应确保吊装牢固，吊杆与盘管相连处应用双螺母紧固；b. 风机盘管吊装后，应调整至正确位置，确保风机盘管出口方向、进水位置符合设计要求；c. 风机盘管与供回水管道连接时，应采用专用工具，防止盘管接口损坏；d. 风机盘管应在管道冲洗后再与之连接，以防止盘管堵塞；e. 风机盘管安装完成后，应对机组进行单机三速试运转及水压试验，试验压力为系统工作压力的1.5倍，不漏为合格；3. 风机盘管安装过程中，如遇特殊情况，应立即停止施工，待问题解决后方可继续施工。
三、应急救援措施1. 发生火灾时，应立即报警，并迅速组织人员疏散；2. 发生触电事故时，应立即切断电源，并迅速对触电人员进行急救；3. 发生高处坠落事故时，应立即对坠落人员进行救助，并立即上报相关部门；4. 发生其他安全事故时，应立即采取应急措施，并迅速上报相关部门。
四、其他事项1. 施工人员应加强自身安全意识，严格遵守操作规程；2. 施工过程中，应密切关注施工环境，发现安全隐患及时上报；3. 施工完成后，应对施工现场进行清理，确保场地整洁、安全。
五、总结1. 风机盘管安装工程是一项涉及多个工种、多个环节的综合性工程，施工过程中必须严格按照操作规程进行；2. 施工人员应充分认识安全的重要性，提高安全意识，确保工程顺利进行；3. 项目部及监理单位应加强对施工过程的安全监管，确保工程安全、优质、高效地完成。
风机盘管安装施工技术交底
风机盘管安装施工技术交底风机盘管安装施工技术交底一、材料要求1、风机盘管具有出厂合格证及质量鉴定文件2、风机盘管结构形式、安装方式、出口方向、进水位置，均应符合设计要求。
3、设备安装所使用材料和辅料材料规格、型号应符合设计规定，并具有出场合格证和相关质量证明文件。
二、主要机具手电钻、活扳手、钢锯、管钳、套丝机、水平尺、活动脚手架等。
三、作业条件1、风机盘管和主、辅材料已运送到施工现场，安装所需的工具准备齐全，并有安装所使用的电源。
2、安装位置、尺寸符合设计要求，空调干管安装完毕，接往风机盘管的支管预留管口位置、标高符合设计要求。
三、工艺流程1、风机盘管应有装箱单、设备说明书、产品质量合格证书和性能检测等报告。
2、开箱检验应检查每台风机盘管电机壳体有无损坏和锈蚀等缺陷。
3、风机盘管应每台进行通电检验试验,机械部分不得摩擦，电气部分不得漏电。
4、风机盘管安装前应进行水压检漏试验，试验压力为工作压力的1.5倍,观察时间为2分钟，不得渗漏。
5、吊装风机盘管吊装平稳、牢固，位置正确。
吊杆不应自由摆动。
吊杆与托盘连接应用双螺母紧固找平赵正，安装高度及坡度应符合设计要求。
6、风机盘管供回水阀及过滤器应靠近风机盘管机组安装。
7、冷热媒水管与风机盘管安装采用金属波纹管，接管应平直，8、风机盘管同冷热媒管道连接，应在管道系统冲洗排污后连接，且热水管口加Y型过滤器。
四、人员分工、职责及应遵守的纪律所有进场施工人员必须严格遵守施工现场的安全制度及各项管理规定，增强安全意识，明确自身职责;班组长在每日施工前必须详细了解施工现场有可能出现的安全隐患，并有针对性地对班组作业人员进行安全交底，及时做好交底记录;班组兼职安全员每日负责安装现场活动平台及辅助工具的安全性能情况，确保施工人员的施工安全;各作业队的临时电工必须做好安装现场的临时用电的安全检查工作，以防漏电。
五、危险源风机盘管在卸车过程中的滑落或滚落;盘管在安装时临时用电私拉乱接及维护的不到位;盘管安装过程中高处作业的空中坠落;作业人员违反安全操作规程造成的伤害等六、风险及预防措施风机盘管在安装过程中可能出现的风险有:人员高处作业时的高空坠落、手持式电动工具的漏电、盘管在安装过程中的掉落、高处作业人员抛丢物品时的人员伤害等;其预防措施包括:人员高处作业时的活动平台必须装有防护栏杆，手持式电动工具在使用前详细检查其安全性能，盘管在安装时安装人员必须细心，相互协调，严禁在安装过程中打闹嬉戏等。
风机盘管及诱导器安装施工交底记录
风机盘管及诱导器安装施工交底记录项目：XX工程施工单位：XX公司施工日期：XXXX年XX月XX日施工地点：XXXX一、施工内容1.风机盘管安装施工内容：-安装风机盘管主机：按照设计图纸要求，在室内安装风机盘管主机，确保与风管系统连接密封，并稳固固定。
-安装风机盘管冷却器：将风机盘管主机与冷却器相连，连接处使用密封材料密封，确保连接处无漏风。
-安装风机盘管电控柜：按照设计要求，将电控柜安装在合适的位置，并连接好相关电源线缆。
-验收：安装完成后进行风机盘管系统的验收，确保系统正常运行，无任何问题。
2.诱导器安装施工内容：-安装诱导器支架：按照设计要求，选择合适的位置安装诱导器支架，确保支架稳固牢靠。
-安装诱导器导叶：将诱导器导叶与支架相连，确保连接处牢固，并调整导叶的角度，以达到最佳效果。
-安装诱导器驱动装置：将诱导器的驱动装置安装在适当的位置，并连接好电源线缆。
-验收：安装完成后进行诱导器系统的验收，确保系统运行正常，并且诱导器导叶能够调整到设计要求的角度。
二、施工要求1.施工安全：在施工过程中，确保人员的安全，佩戴个人防护装备，并遵守相关安全规定。
2.施工质量：按照设计要求，确保风机盘管和诱导器安装的质量，所有连接处应牢固可靠，无任何漏风、漏电问题。
3.施工进度：按照工程进度安排，合理安排施工周期，并严格按照施工计划进行施工。
4.竣工验收：施工完成后，进行风机盘管和诱导器系统的竣工验收，确保系统运行正常，并与相关部门进行验收。
三、施工方案及交底1.施工方案：根据设计要求和现场实际情况，制定施工方案，包括安装顺序、施工方法、材料采购等内容。
2.交底内容：-施工内容：详细说明风机盘管和诱导器的安装内容和方法，包括安装顺序、连接方式、固定方法等。
-安全措施：强调施工安全措施，包括佩戴个人防护装备、使用安全工具、防止高处坠落等。
-质量要求：强调施工质量要求，包括无漏风、漏电问题，所有连接牢固可靠。
-施工进度：明确施工进度安排，保证按时完成。
风机盘管_安全技术交底模板
一、交底对象1. 参与风机盘管安装、调试、维护等工作的全体人员。
2. 项目部管理人员及监督人员。
二、交底目的1. 使全体人员充分了解风机盘管安装、调试、维护过程中的安全注意事项。
2. 确保风机盘管安装、调试、维护过程的安全，防止安全事故的发生。
三、交底内容1. 风机盘管概述风机盘管是一种空气调节设备，由风机、换热器、电动机等组成。
在安装、调试、维护过程中，应确保设备安全、可靠、高效运行。
2. 安全技术要求（1）安装前准备1) 检查风机盘管外观，确保无损坏、变形等情况。
2) 检查电气部件，确保无破损、松动等情况。
3) 检查管道连接，确保接口严密、无泄漏。
（2）安装过程1) 风机盘管安装时，应确保支、吊架牢固，固定位置正确。
2) 安装过程中，注意防止人员碰撞、摔伤。
3) 安装电气部件时，确保接地良好，防止触电。
（3）调试过程1) 调试前，确保电源开关、阀门等设备处于正常状态。
2) 调试过程中，注意观察设备运行情况，发现异常及时处理。
3) 调试完成后，确保设备运行稳定、安全。
（4）维护过程1) 定期检查风机盘管运行状况，发现问题及时处理。
2) 清洁设备，保持设备整洁。
3) 检查电气部件，确保接地良好。
3. 安全操作规程（1）穿戴好个人防护用品，如安全帽、工作服、手套等。
（2）操作前，了解设备性能、操作方法及注意事项。
（3）操作过程中，注意观察设备运行情况，发现异常立即停止操作。
（4）非专业人员禁止操作电气设备。
4. 应急处理（1）触电事故：立即切断电源，对触电者进行心肺复苏，同时呼叫救援。
（2）火灾事故：立即使用灭火器进行灭火，同时呼叫消防部门。
（3）高空坠落：设置安全防护措施，确保操作人员安全。
四、交底要求1. 全体人员应认真学习安全技术交底内容，确保掌握安全操作规程。
2. 项目部管理人员及监督人员应加强现场安全管理，确保安全技术交底得到有效执行。
3. 如遇特殊情况，应及时调整安全技术交底内容，确保安全生产。
风机盘管安装安全技术交底模板
一、工程名称：________________________二、施工单位：________________________三、交底日期：________________________四、交底内容：1. 施工人员安全意识教育（1）施工人员必须遵守国家有关安全生产的法律法规，增强安全意识，自觉维护自身和他人的生命财产安全。
（2）施工人员应熟悉风机盘管安装过程中的安全操作规程，严格按照操作规程进行施工。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，确保施工人员安全。
（2）施工现场应保持整洁，不得堆放杂物，防止绊倒、滑倒等事故发生。
（3）施工现场应配备必要的消防设施，确保消防安全。
3. 风机盘管安装前的准备工作（1）施工人员应了解风机盘管的技术参数和安装要求，熟悉安装图纸。
（2）检查风机盘管的完整性，确保无损坏、变形等现象。
（3）检查安装所需工具、材料是否齐全，确保施工顺利进行。
4. 风机盘管安装过程中的安全注意事项（1）风机盘管吊装时，吊装应牢固，吊钩与吊装绳应保持垂直，防止吊装过程中发生倾斜、脱落等事故。
（2）风机盘管安装过程中，应注意防止碰撞、划伤等事故发生，特别是在狭窄空间内施工时。
（3）风机盘管与供回水管道连接时，应采用专用工具，防止盘管接口损坏。
（4）风机盘管吊装完成后，应检查吊杆与盘管相连处是否牢固，防止因松动导致风机盘管坠落。
5. 风机盘管安装后的安全检查（1）检查风机盘管的安装位置、方向是否正确，确保符合设计要求。
（2）检查风机盘管的供回水阀门、过滤器等部件是否安装到位，防止漏水、堵塞等事故发生。
（3）检查风机盘管的凝结水管是否畅通，防止凝结水倒灌。
五、安全技术交底记录（1）施工单位应将安全技术交底内容进行记录，并经施工人员签字确认。
（2）施工人员应认真阅读安全技术交底内容，如有疑问应及时提出。
六、其他事项（1）施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。
