电气施工中设备的安全距离及要求正式样本
电气高压设备安全距离
1 .设备不停电时的安全距离电压等级（kV ） 安全距离（m ） 10及以下（13.8） 0.70 20、35 1.00 63（66）、110 1.50 220 3.00 330 4.00 500 5.002.工作人员工作中正常活动范围与带电设备的安全距离电压等级（kV ） 安全距离（m ） 10及以下（13.8） 0.35 20、35 0.60 63（66）、110 1.50 220 3.00 330 4.00 500 5.00表中未列电压按高一档电压等级的安全距离2.安全距离的定义电气安全距离是指人体、物体等接近带电体而不发生危险的安全可靠距离，如带电体与地面之间，带电体与带电体之间、带电体与人体之间、带电体与其它设施和设备之间，均应保持一定的距离，这种距离称为安全距离。
3.安全距离的种类根据各种电气设备（设施）的性能、结构和工作的需要，安全间距大致可分为以下四种： （1）各种线路的安全间距。
（2）变、配电设备的安全间距。
（3）各种用电设备的安全间距。
（4）检修、维护时的安全间距。
根据新安规所列安全距离的有以下三种： （1）设备不停电时的安全距离（2）工作人员工作中正常活动范围与带电设备的安全距离 （3）带电作业时人身与带电体的安全距离4.绝缘工具最小有效绝缘长度5.车辆（包括装载物）外廓至无遮栏带电部分之间的安全距离注：（1）因受设备限制达不到1.8m 时，经单位主管生产领导（总工程师）批准，并采取必要的措施后，可采用括号内（1.6m ）的数值。
（2） 海拔500m 以下，500kV 取3.2 m 值，但不适用于500kV 紧凑型线路。
海拔在500m ～1000m 时，500kV 取3.4m 值。
电气施工中设备的安全距离及要求
电气施工中设备的安全距离及要求一、背景介绍电气施工是指在建筑物或工业设施中进行电气设备的安装和调试工作。
在电气施工过程中，由于设备的高电压和电流等特性，需要特别注意设备之间的安全距离，以确保施工人员的人身安全和设备的正常运行。
本文将详细介绍电气施工中设备的安全距离及要求。
二、安全距离的定义和意义安全距离是指在电气设备之间或与周围环境之间设置的最小距离，以防止设备之间的干扰、短路、漏电等事故发生。
安全距离的设定是为了保护施工人员的安全，防止电气设备之间出现电弧、电火花等危险情况，并防止设备发生过载、过热等故障。
因此，合理设定安全距离可以有效提高电气施工的安全性和可靠性。
三、安全距离的要求1.设备之间的安全距离在电气施工中，不同类型的设备有不同的安全距离要求。
一般来说，配电设备、开关柜、电缆沟、电缆桥架等设备之间的安全距离应符合以下要求：（1）设备之间的水平距离应大于1.5倍的设备高度，垂直距离应大于0.8倍的设备高度。
（2）在设备之间设置绝缘材料，以防止设备之间发生电弧或电火花。
（3）在设备之间设置防护屏，以防止设备之间发生漏电等事故。
2.设备与周围环境的安全距离除了设备之间的安全距离外，设备与周围环境之间也需要设置一定的安全距离。
主要包括以下要求：（1）设备与墙壁、天花板之间的安全距离应符合建筑规范的要求。
（2）设备与通道之间的安全距离应符合人员撤离的要求。
（3）设备与易燃、易爆物品之间的安全距离应符合安全管理的要求。
四、常见设备的安全距离要求1.变压器的安全距离要求变压器作为电气设备中的重要组成部分，其安全距离要求较为严格。
一般来说，变压器之间的水平距离应大于3倍的变压器高度，垂直距离应大于1.5倍的变压器高度。
此外，变压器与周围环境之间也需要设置一定的安全距离，以保证变压器的正常运行和施工人员的安全。
2.开关柜的安全距离要求开关柜是用于控制和保护电气设备的重要设备，在其周围也需要设置一定的安全距离。
施工用电安全距离与外电防护模版（3篇）
施工用电安全距离与外电防护模版一、施工用电安全距离施工现场用电是建筑施工中必不可少的一项，但同时也存在着一定的安全隐患。
为了保障施工现场用电的安全，必须要确定施工用电设备与人员之间的安全距离。
以下是施工用电安全距离的一般规定：1. 施工现场用电设备到可燃物品之间的安全距离为5米。
2. 施工现场用电设备到易燃易爆场所（如油库、仓库等）之间的安全距离为10米。
3. 施工现场用电设备到高温设备（如锅炉、热炉等）之间的安全距离为3米。
4. 施工现场用电设备到高压线路、变压器等电力设备之间的安全距离，按照相关法规和标准进行确定。
5. 施工现场用电设备到施工人员之间的安全距离，需要根据实际情况进行确定，一般应确保人员不会接触到带电部位。
二、外电防护模板在施工现场，为了防止外电对施工电网造成危害，需要进行外电防护。
以下是外电防护的常用模板：1. 外电防护模板1：施工现场设置专用的施工电源，与外部电网完全隔离。
施工电源应符合相关电力标准和规范，并由专业人员进行安装和维护。
2. 外电防护模板2：施工现场应设立专门的警示标识，提示外部人员注意施工现场的电源设备和电线。
3. 外电防护模板3：施工现场应设置明显的隔离设施，防止外部人员接近施工电源和电线。
隔离设施可以是围栏、警示线等。
4. 外电防护模板4：施工现场的电源设备和电线应进行定期维护和检查，确保其正常运行并排除安全隐患。
5. 外电防护模板5：施工现场应配备专业的安全人员，负责监督和管理施工现场的电源设备和电线的安全运行。
以上是施工用电安全距离与外电防护的一般规定和模板，具体的要求需要根据实际情况和相关法规进行确定。
在施工现场，一定要重视用电安全，确保施工人员和设备的安全运行，避免发生意外事故。
施工用电安全距离与外电防护模版（二）一、施工用电安全距离施工用电安全距离是指施工现场周边不同种类的外电设施与施工电缆之间应保持的安全距离。
目的是为了保障施工过程中的用电安全，防止发生电击事故。
电气施工中设备的安全距离及要求
电气施工中设备的安全距离及要求是保证人员和设备安全的重要措施。
下面将详细介绍电气施工中设备的安全距离及要求。
一、设备的安全距离概述在电气施工中，设备的安全距离是指设备之间或设备与人员之间应保持的最小安全距离。
这是为了防止电气设备之间或设备与人员之间出现电击事故而设置的一定距离。
二、设备的安全距离要求1. 设备之间的安全距离要求：(1) 电气设备与电气设备之间应保持适当的安全距离，以防止设备之间的电弧和电火花引起火灾和爆炸事故。
常见的电气设备包括电源、电线、开关、插座、照明设备等。
设备之间的安全距离应根据设备的电压等级、负载电流和设备的防护等级进行合理设置。
(2) 不同电压等级的电气设备之间的安全距离也不同。
一般情况下，低电压电气设备（例如交流220V和直流48V以下）之间的安全距离可以较小。
而高电压电气设备（例如交流380V和直流220V以上）之间的安全距离则需要相对较大。
(3) 不同设备的功能和特点也会影响设备之间的安全距离。
例如，高频设备和强电磁辐射设备之间的安全距离应较大，以避免对其他电气设备的干扰。
2. 设备与人员之间的安全距离要求：(1) 电气设备与人员之间的安全距离应根据设备的电压等级和相关安全规范确定。
根据国家标准和行业规范的要求，一般情况下，与220V以下电压等级的设备相接触时，应保持1米以上的安全距离；与220V以上的设备相接触时，应保持2米以上的安全距离；与高压设备相接触时，应保持相对较远的安全距离。
(2) 在电气施工现场，特别是高压设备的施工现场，应设置明显的安全警示标志和隔离栏杆，以提醒人员维持安全距离。
同时，施工现场的人员也应戴上符合安全要求的个人防护用具，如绝缘手套、绝缘鞋等。
(3) 在进行设备维修和故障排除时，人员还应遵守相关的操作规程和安全操作程序，避免因操作不当而导致电击事故。
(4) 对于无法保持安全距离的操作，如需要接触高压设备或进行电气维护操作时，应采取绝缘的工具和设备，并且必须经过专业培训和具备相应的资质才能进行相关操作。
施工现场用电安全距离与外电防护范本（2篇）
施工现场用电安全距离与外电防护范本在施工现场，电力的使用是非常普遍的，但同时也存在一定的安全隐患。
为了保护工人的安全，必须要注意施工现场用电的安全距离以及外电的防护措施。
本文将介绍施工现场用电安全距离的相关规定以及一些外电防护的范本，以供参考。
一、施工现场用电安全距离的相关规定施工现场用电的安全距离是指在施工现场布设电线、电缆等电气设备时应保持的安全距离。
这些规定是为了防止电气设备造成人身伤害或火灾等意外事故而制定的。
1. 施工现场用电安全距离的标准按照相关的法律法规规定，施工现场用电的安全距离应该符合以下标准：a. 高压线路：距离高压线路的最小安全距离应该是根据线路的额定电压来确定的，一般情况下，额定电压低于1kV的线路，最小安全距离为5米；额定电压在1kV至10kV之间的线路，最小安全距离为7.5米；额定电压高于10kV的线路，最小安全距离为10米。
b. 高压设备：对于高压设备，比如变压器、配电箱等，最小安全距离应该是根据设备的额定电压和额定容量来确定的，一般情况下，额定电压低于1kV的设备，最小安全距离为2米；额定电压在1kV至10kV之间的设备，最小安全距离为3米；额定电压高于10kV的设备，最小安全距离为5米。
c. 低压设备：对于低压设备，比如开关、插座等，最小安全距离一般为0.5米，但是在施工现场，由于工人密集操作，安全距离应该适当增加。
2. 施工现场用电安全距离的注意事项在施工现场布设电气设备时，还需要注意以下几点：a. 在布设电气设备时，应尽量避免与其他设备和易燃易爆物品重叠布设，以防发生意外事故。
b. 施工现场应该明确标识出电气设备的安全距离，包括线路和设备的周围。
c. 工人在操作电气设备时，应该穿戴好防护工具，并且应该遵守相关的操作规程，确保自身安全。
二、外电防护范本1. 外部电源线路与施工区域相交的防护措施a. 在外部电源线路进入施工区域之前，需要设置一个防护装置（如护网），来避免电线被人为损坏。

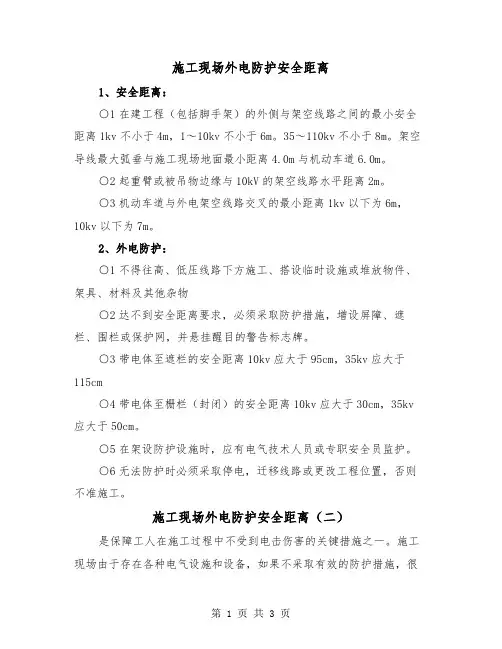

施工现场外电防护安全距离（二篇）
施工现场外电防护安全距离1、安全距离：○1在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，1～10kv不小于6m。
35～110kv不小于8m。
架空导线最大弧垂与施工现场地面最小距离4.0m与机动车道6.0m。
○2起重臂或被吊物边缘与10kV的架空线路水平距离2m。
○3机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv以下为7m。
2、外电防护：○1不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物○2达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。
○3带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm○4带电体至栅栏（封闭）的安全距离10kv应大于30cm，35kv 应大于50cm。
○5在架设防护设施时，应有电气技术人员或专职安全员监护。
○6无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。
施工现场外电防护安全距离（二）是保障工人在施工过程中不受到电击伤害的关键措施之一。
施工现场由于存在各种电气设施和设备，如果不采取有效的防护措施，很容易造成电击事故，给工人的生命财产安全带来严重威胁。
因此，在施工现场要合理确定外电防护的安全距离，既要考虑到电气设备的特点，又要考虑到工人操作的实际情况。
下面将从几个方面介绍施工现场外电防护安全距离的相关内容。
首先，施工现场外电防护安全距离的确定应考虑电气设备的额定电压和电流。
一般来说，电气设备的额定电压越高，其电击危险程度也越高，安全距离应相应增加。
此外，电气设备的额定电流也是影响安全距离的重要因素，因为高电流会导致较大的电击伤害。
因此，在施工现场根据电气设备的额定电压和电流确定外电防护的安全距离是非常重要的。
其次，施工现场外电防护安全距离的确定应考虑工人操作的实际情况。
不同的作业任务需要的安全距离是不同的，例如，如果是进行高空作业，那么需要至少保持一定的安全距离，以防止工人不慎触碰到电气设备。
电气施工中设备的安全距离及要求简易版
The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.编订：XXXXXXXX20XX年XX月XX日电气施工中设备的安全距离及要求简易版电气施工中设备的安全距离及要求简易版温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，二次侧线路之电气间隙尺寸要求，但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：根据工作电压及绝缘等级，可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
电气施工中设备的安全距离及要求详细版
文件编号：GD/FS-4552（操作规程范本系列）电气施工中设备的安全距离及要求详细版The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify ManagementProcess.编辑：_________________单位：_________________日期：_________________电气施工中设备的安全距离及要求详细版提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，二次侧线路之电气间隙尺寸要求，但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：TP-AR-L1181
There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.
（示范文本）
编制：_______________
审核：_______________
单位：_______________
电气施工中设备的安全距离及要求正式样本
电气施工中设备的安全距离及要求
正式样本
使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
安全距离包括电气间隙（空间距离），爬电距离
（沿面距离）和绝缘穿透距离
1、电气间隙：两相邻导体或一个导体与相邻电
机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电
机壳表面的沿绝绝缘表面测量的最短距离。
电气间隙的决定：
根据测量的工作电压及绝缘等级，即可决定距离
一次侧线路之电气间隙尺寸要求，二次侧线路之
电气间隙尺寸要求，但通常：一次侧交流部分：保险
丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm
一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）
一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件
二次侧部分之电隙间隙≥0.5mm即可
二次侧地对大地≥1.0mm即可
附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：
根据工作电压及绝缘等级，可决定其爬电距离
但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
（2）、一次侧交流对直流部分≥2.0mm
（3）、一次侧直流地对地≥4.0mm如一次侧地对大地
（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。
（5）、二次侧部分之间≥0.5mm即可
（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上
3、绝缘穿透距离：
应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；
——附加绝缘最小厚度应为0.4mm；
——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。
如果所提供的绝缘是用在设备保护外壳内，而且在操作人员维护时不会受到磕碰或擦伤，并且属于如下任一种情况，则上述要求不适用于不论其厚度如何的薄层绝缘材料；
——对附加绝缘，至少使用两层材料，其中的每一层材料能通过对附加绝缘的抗电强度试验；或者：——由三层材料构成的附加绝缘，其中任意两层材料的组合都能通过附加绝缘的抗电强度试验；或者：
——对加强绝缘，至少使用两层材料，其中的每一层材料能通过对加强绝缘的抗电强度试验；或者：
——由三层绝缘材料构成的加强绝缘，其中任意两层材料的组合都能通过加强绝缘的抗电强度试验。
4、有关于布线工艺注意点：
如电容等平贴元件，必须平贴，不用点胶，如两导体在施以10N力可使距离缩短，小于安规距离要求时，可点胶固定此零件，保证其电气间隙。
有的外壳设备内铺PVC胶片时，应注意保证安规距离（注意加工工艺）。
零件点胶固定注意不可使PCB板上有胶丝等异物。
在加工零件时，应不引起绝缘破坏。
5、有关于防燃材料要求：
热缩套管 V—1或VTM—2以上；PVC套管 V—1或VTM—2以上
铁氟龙套管 V—1或VTM—2以上；塑胶材质如硅胶片，绝缘胶带V—1或VTM—2以上
PCB板 94V—1以上6、有关于绝缘等级
（1）、工作绝缘：设备正常工作所需的绝缘
（2）、基本绝缘：对防电击提供基本保护的绝缘
（3）、附加绝缘：除基本绝缘以外另施加的独立绝缘，用以保护在基本绝缘一旦失效时仍能防止电击
（4）、双重绝缘：由基本绝缘加上附加绝缘构成的绝缘
（5）、加强绝缘：一种单一的绝缘结构，在本标准规定的条件下，其所提供的防电击的保护等级相当于双重绝缘
各种绝缘的适用情形如下：
A、操作绝缘oprational insulation
a、介于两不同电压之零件间
b、介于ELV电路（或SELV电路）及接地的导电零件间。
B、基本绝缘 basic insulation
a、介于具危险电压零件及接地的导电零件之间；
b、介于具危险电压及依赖接地的SELV电路之间；
c、介于一次侧的电源导体及接地屏蔽物或主电源变压器的铁心之间；
d、做为双重绝缘的一部分。
C、补充绝缘 supplementary insulation
a、一般而言，介于可触及的导体零件及在基本绝缘损坏后有可能带有危险电压的零件之间，如：Ⅰ、介于把手、旋钮，提柄或类似物的外表及其未接地的轴心之间。
Ⅱ、介于第二类设备的金属外壳与穿过此外壳的电源线外皮之间。
Ⅲ、介于ELV电路及未接地的金属外壳之间。
b、做为双重绝缘的一部分
D、双重绝缘
Double insulation Reinforced insulation
一般而言，介于一次侧电路及
a、可触及的未接地导电零件之间，或
b、浮接（floating）的SELV的电路之间或
c、TNV电路之间
双重绝缘=基本绝缘+补充绝缘
注：ELV线路：特低电压电路
在正常工作条件下，在导体之间或任一导体之间的交流峰值不超过42.4V或直流值不超过60V的二次电路。
SELV电路：安全特低电压电路。
作了适当的设计和保护的二次电路，使得在正常条件下或单一故障条件下，任意两个可触及的零部件之间，以及任意的可触及零部件和设备的保护接地端子（仅对I类设备）之间的电压，均不会超过安全值。
TNV：通讯网络电压电路
在正常工作条件下，携带通信信号的电路。
