精品范文--电气高压设备安全距离
高低压电力线路安全距离(二篇)
方案计划参考范本
高低压电力线路安全距离(二篇)
目录：
高低压电力线路安全距离一
高压电线安全距离二
- 1 -
高低压电力线路安全距离一
依据：《110～500kV架空电力线路施工及验收规范》
与树木
间:10kV---1.5m;35kV---3.5m;110kV---4.0m;220kV---5.0m;
这是在最大计算风偏情况下的最小水平距离。
相关规范
一、?城市工程管线综合规划规范（GB50289-98）?,是由国家建设部与国家技术监
督局联合发布的强制性国家标准,是为合理利用城市用地,统筹安排工程管线在城市
的地上和地下空间位置,协调工程管线之间以及城市工程管线与其他各项工程之间
的联系,并为工程管线规划设计和规划管理提供依据而制定的。
其中
对小于或等于110KV架空电力线路边导线（考虑最大风偏后）与道路（路缘石）之间的最小水平净距要求均为0.5米。
对小于或等于110KV架空电力线路边导线与道路（地面）之间交叉时的最小垂直净距要求均为7米，
横跨道路的小于或等于110KV架空电力线距地面应大于9米。
电力杆柱与工程管线之间的最小水平净距见表1。
电力杆柱与工程管线之间的最小水平净距(m)表1
管线名称高压铁塔基础边照明及10KV
35KV35KV
4 / 4。
主要高压电气设备安全要求
主要高压电气设备安全要求高压电气设备，在各种电气设备中属于高风险设备。
使用不当会导致严重的人身伤害和财产损失。
因此，对高压电气设备开展安全工作尤为重要。
本文将介绍主要高压电气设备的安全要求，以及如何遵守这些要求从而确保高压电气设备的安全使用。
1. 高压电气设备的安全距离高压电气设备具有高电流、高电压、高温度等特点，因此高压电气设备的安全距离至关重要。
在进行检修、维护或操作高压电气设备时，应保持安全距离。
常用的安全距离标准如下：•10 kV以下电压等级的设备，安全距离为0.5米；•10 kV至35 kV电压等级的设备，安全距离为1米；•35 kV至110 kV电压等级的设备，安全距离为2米；•110 kV至220 kV电压等级的设备，安全距离为3米；•超过220 kV电压等级的设备，安全距离需根据具体情况确定。
2. 高压电气设备的接地保护高压电气设备的接地保护是确保设备安全的关键措施之一。
符合标准规定的接地保护可有效降低设备和人员的触电风险。
常用的接地保护措施包括：•建立可靠的接地系统，对设备进行保护接地；•避免在高压电气设备周围堆放金属材料，避免带电体与接地体接触导致短路事故；•对设备直接接地，不允许采用中性点接地；•接地电阻应符合标准要求，一般应小于4欧姆。
3. 高压电气设备的防误操作和信号管理防误操作是保障高压电气设备安全操作的重要环节。
对于高压电气设备，防误操作主要体现在如下几个方面：•在开关柜或其他操作处设置“禁止入内”或“危险”标识，提示人员注意安全；•在操作前应对设备进行彻底检查，确认设备处于安全状态；•在操作完成后应将开关柜门锁紧，避免错误触动导致危险；•在操作期间，应向其他人员做出示意，确保安全。
信号管理是实现人员安全和设备正常操作的必要手段，关键措施包括：•设置信号灯、按钮等控制器，确保设备停止后再打开柜门操作；•对于高压电气设备，需要使用独立的系统信号，不能与其他设备混淆；•涉及高压电气设备的信号传输，建议采用光电传输，防止电气干扰。

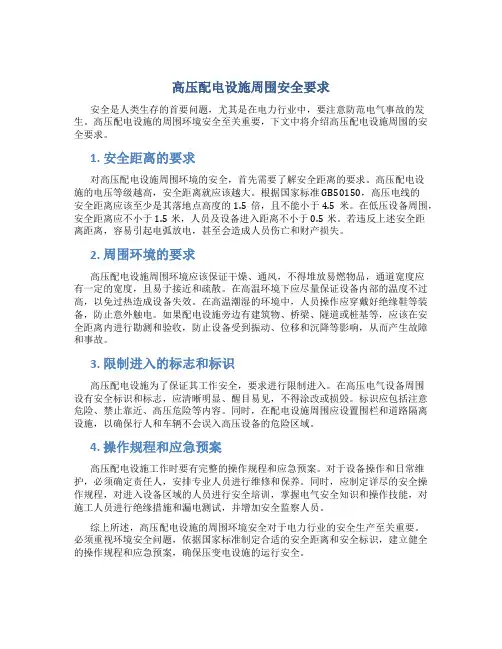

高压配电设施周围安全要求
高压配电设施周围安全要求安全是人类生存的首要问题，尤其是在电力行业中，要注意防范电气事故的发生。
高压配电设施的周围环境安全至关重要，下文中将介绍高压配电设施周围的安全要求。
1. 安全距离的要求对高压配电设施周围环境的安全，首先需要了解安全距离的要求。
高压配电设施的电压等级越高，安全距离就应该越大。
根据国家标准 GB50150，高压电线的安全距离应该至少是其落地点高度的1.5倍，且不能小于4.5米。
在低压设备周围，安全距离应不小于1.5米，人员及设备进入距离不小于0.5米。
若违反上述安全距离距离，容易引起电弧放电，甚至会造成人员伤亡和财产损失。
2. 周围环境的要求高压配电设施周围环境应该保证干燥、通风，不得堆放易燃物品，通道宽度应有一定的宽度，且易于接近和疏散。
在高温环境下应尽量保证设备内部的温度不过高，以免过热造成设备失效。
在高温潮湿的环境中，人员操作应穿戴好绝缘鞋等装备，防止意外触电。
如果配电设施旁边有建筑物、桥梁、隧道或桩基等，应该在安全距离内进行勘测和验收，防止设备受到振动、位移和沉降等影响，从而产生故障和事故。
3. 限制进入的标志和标识高压配电设施为了保证其工作安全，要求进行限制进入。
在高压电气设备周围设有安全标识和标志，应清晰明显、醒目易见，不得涂改或损毁。
标识应包括注意危险、禁止靠近、高压危险等内容。
同时，在配电设施周围应设置围栏和道路隔离设施，以确保行人和车辆不会误入高压设备的危险区域。
4. 操作规程和应急预案高压配电设施工作时要有完整的操作规程和应急预案。
对于设备操作和日常维护，必须确定责任人，安排专业人员进行维修和保养。
同时，应制定详尽的安全操作规程，对进入设备区域的人员进行安全培训，掌握电气安全知识和操作技能，对施工人员进行绝缘措施和漏电测试，并增加安全监察人员。
综上所述，高压配电设施的周围环境安全对于电力行业的安全生产至关重要。
必须重视环境安全问题，依据国家标准制定合适的安全距离和安全标识，建立健全的操作规程和应急预案，确保压变电设施的运行安全。

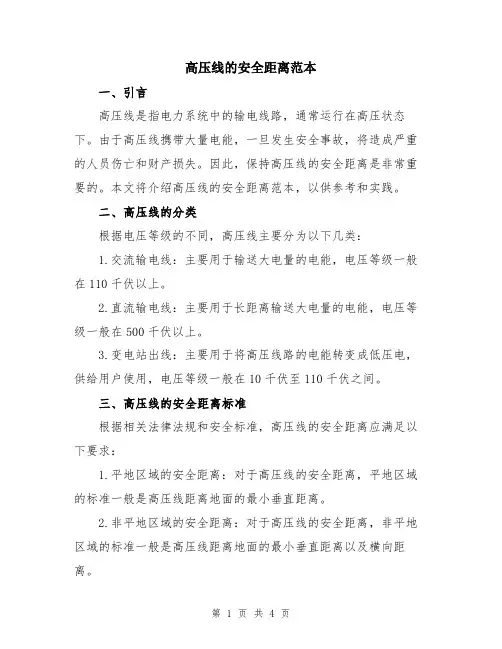

高压线的安全距离范本
高压线的安全距离范本一、引言高压线是指电力系统中的输电线路，通常运行在高压状态下。
由于高压线携带大量电能，一旦发生安全事故，将造成严重的人员伤亡和财产损失。
因此，保持高压线的安全距离是非常重要的。
本文将介绍高压线的安全距离范本，以供参考和实践。
二、高压线的分类根据电压等级的不同，高压线主要分为以下几类：1.交流输电线：主要用于输送大电量的电能，电压等级一般在110千伏以上。
2.直流输电线：主要用于长距离输送大电量的电能，电压等级一般在500千伏以上。
3.变电站出线：主要用于将高压线路的电能转变成低压电，供给用户使用，电压等级一般在10千伏至110千伏之间。
三、高压线的安全距离标准根据相关法律法规和安全标准，高压线的安全距离应满足以下要求：1.平地区域的安全距离：对于高压线的安全距离，平地区域的标准一般是高压线距离地面的最小垂直距离。
2.非平地区域的安全距离：对于高压线的安全距离，非平地区域的标准一般是高压线距离地面的最小垂直距离以及横向距离。
3.可接近区域的安全距离：对于高压线可接近区域的安全距离，标准一般是高压线距离人身或物体的最小距离。
四、高压线的安全距离分类根据不同情况的特殊要求，高压线的安全距离可分为以下几类：1.高压线与人身的安全距离：高压线与人身的安全距离一般按照电压等级和功率来确定，以保证人身的安全。
2.高压线与建筑物的安全距离：高压线与建筑物的安全距离一般按照建筑物的高度和电压等级来确定，以保证建筑物及其使用者的安全。
3.高压线与树木的安全距离：高压线与树木的安全距离一般按照树木的高度和电压等级来确定，以防止树木接触高压线导致安全事故。
4.高压线与水域的安全距离：高压线与水域的安全距离一般按照水域的宽度和电压等级来确定，以避免水域中的船只或人员接触高压线引发事故。
高压线的安全距离范本（二）下面是根据相关法律法规和安全标准总结的高压线的安全距离范本，供参考和实践：1.高压线与人身的安全距离范本：- 电压等级在1kV以下的高压线：最小安全距离为3米；- 电压等级在1kV至10kV的高压线：最小安全距离为5米；- 电压等级在10kV至35kV的高压线：最小安全距离为7米；- 电压等级在35kV以上的高压线：最小安全距离为10米。

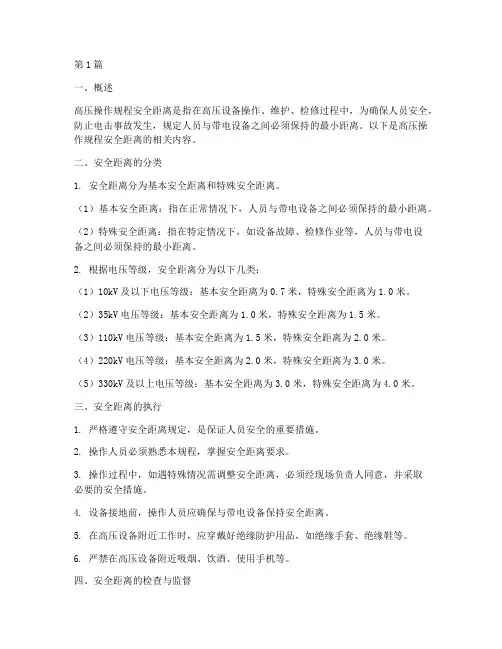

高压操作规程安全距离(3篇)
第1篇一、概述高压操作规程安全距离是指在高压设备操作、维护、检修过程中，为确保人员安全，防止电击事故发生，规定人员与带电设备之间必须保持的最小距离。
以下是高压操作规程安全距离的相关内容。
二、安全距离的分类1. 安全距离分为基本安全距离和特殊安全距离。
（1）基本安全距离：指在正常情况下，人员与带电设备之间必须保持的最小距离。
（2）特殊安全距离：指在特定情况下，如设备故障、检修作业等，人员与带电设备之间必须保持的最小距离。
2. 根据电压等级，安全距离分为以下几类：（1）10kV及以下电压等级：基本安全距离为0.7米，特殊安全距离为1.0米。
（2）35kV电压等级：基本安全距离为1.0米，特殊安全距离为1.5米。
（3）110kV电压等级：基本安全距离为1.5米，特殊安全距离为2.0米。
（4）220kV电压等级：基本安全距离为2.0米，特殊安全距离为3.0米。
（5）330kV及以上电压等级：基本安全距离为3.0米，特殊安全距离为4.0米。
三、安全距离的执行1. 严格遵守安全距离规定，是保证人员安全的重要措施。
2. 操作人员必须熟悉本规程，掌握安全距离要求。
3. 操作过程中，如遇特殊情况需调整安全距离，必须经现场负责人同意，并采取必要的安全措施。
4. 设备接地前，操作人员应确保与带电设备保持安全距离。
5. 在高压设备附近工作时，应穿戴好绝缘防护用品，如绝缘手套、绝缘鞋等。
6. 严禁在高压设备附近吸烟、饮酒、使用手机等。
四、安全距离的检查与监督1. 定期对高压设备的安全距离进行检查，确保符合规程要求。
2. 加强对操作人员的培训，提高安全意识。
3. 对违反安全距离规定的行为进行严肃处理。
4. 建立健全安全监督机制，确保安全距离得到有效执行。
五、总结高压操作规程安全距离是保障人员安全的重要措施，操作人员必须严格遵守相关规定，确保在高压设备操作、维护、检修过程中的人身安全。
同时，相关部门应加强安全检查与监督，确保安全距离得到有效执行。

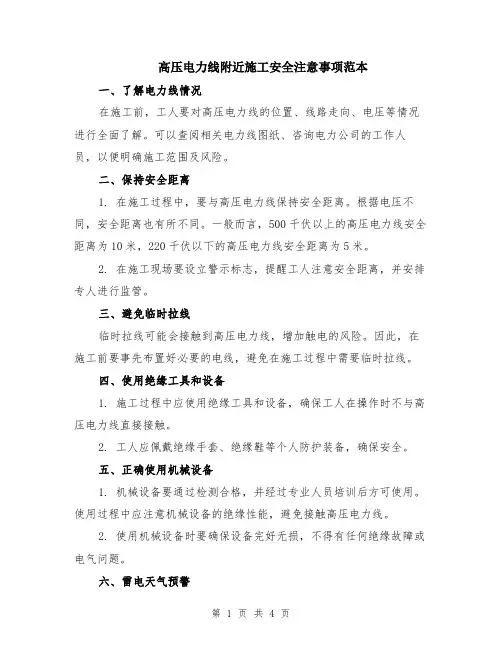

高压电力线附近施工安全注意事项范本（2篇）
高压电力线附近施工安全注意事项范本一、了解电力线情况在施工前，工人要对高压电力线的位置、线路走向、电压等情况进行全面了解。
可以查阅相关电力线图纸、咨询电力公司的工作人员，以便明确施工范围及风险。
二、保持安全距离1. 在施工过程中，要与高压电力线保持安全距离。
根据电压不同，安全距离也有所不同。
一般而言，500千伏以上的高压电力线安全距离为10米，220千伏以下的高压电力线安全距离为5米。
2. 在施工现场要设立警示标志，提醒工人注意安全距离，并安排专人进行监管。
三、避免临时拉线临时拉线可能会接触到高压电力线，增加触电的风险。
因此，在施工前要事先布置好必要的电线，避免在施工过程中需要临时拉线。
四、使用绝缘工具和设备1. 施工过程中应使用绝缘工具和设备，确保工人在操作时不与高压电力线直接接触。
2. 工人应佩戴绝缘手套、绝缘鞋等个人防护装备，确保安全。
五、正确使用机械设备1. 机械设备要通过检测合格，并经过专业人员培训后方可使用。
使用过程中应注意机械设备的绝缘性能，避免接触高压电力线。
2. 使用机械设备时要确保设备完好无损，不得有任何绝缘故障或电气问题。
六、雷电天气预警在雷电天气预警期间，所有施工必须立即停止并撤离。
雷电天气下施工存在极大的触电风险，必须对工人的生命安全作出高度重视。
七、合理安排人员施工过程中要有足够的人数进行监管和协助，确保施工安全。
如果需要高空作业或其他特殊作业，必须经过专业人员的培训和指导。
八、培训和教育1. 所有参与施工工作的人员必须接受相关的安全培训和教育。
包括电力线安全知识、应急处理措施等，以提高工人的安全意识和应对能力。
2. 定期组织安全演练，检验工人在紧急情况下的应对能力。
九、保持施工现场整洁保持施工现场的整洁和清理，避免杂物和电气设备的混乱，减少事故发生的概率。
十、随时听从指挥和调度在施工过程中，要随时听从指挥和调度，遵守安全规章制度，不得擅自行动，确保施工安全。
十一、事故处理如果发生触电事故，应立即切断电源，并进行急救和紧急救治。
电气设备设施安全距离(通用版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电气设备设施安全距离(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes电气设备设施安全距离(通用版)一、配电线路安全距离（一）配电线路配电线路是指从供电设备到用电设备之间的连接导线。
（二）架空配电线路一般架空配电线路是指10千伏及以下电压的架空配电线路。
1～10千伏架空配电线路为高压配电线路,1千伏以下的架空配电线路为低压配电线路(电业安全工作规程中高、低压是以1千伏为界限而分类的。
)（三）接户线、进户线从配电线路至用户进线处第一个支持点之间的一段架空导线称为接户线;从接户线引人室内的一段导线称为进户线。
（四）电缆线路随工作环境的不同,电缆线路可分房内隧道或沟道电缆线路、直埋电缆线路、桥梁下吊挂电缆线路和水底电缆线路等。
（五）配电线路安全距离是指配电线路在敷设后,对其一定范围内的质保持的相对安全距离。
如:架空配电线路、接户线、户内低压配线、电缆线路等,在新建、改建邮电局所过程中都应符合国家电气工程安装标准。
二、电工安全操作距离检修作业安全距离：在带电区域中的非常电设备上进行检修时,工作人员正常活动范围与带电设备的安全距离应大于表20中所示的规定。
表工作人员的正常活动范围与带电设备的安全距离云博创意设计MzYunBo Creative Design Co., Ltd.。
高压线安全距离3篇
高压线安全距离第一篇：高压线安全距离知多少？高压线是我们日常生活中很常见的，它们是用来输电的，然而如果你不注意安全，那么高压线就会给你带来很大的威胁。
那么我们应该保持多少高压线安全距离呢？高压线安全距离的定义：高压线的安全距离指的是人员和设备要远离高压线，且高压线周围需要标记出明显的安全警示线，并在一定范围内禁止人员和设备靠近或施工。
根据国家相关规定，高压线安全距离的具体数值是这样的：在10千伏以下电压的高压线，安全距离为10米；在10千伏到35千伏电压的高压线，安全距离为15米；在35千伏到110千伏电压的高压线，安全距离为25米；在110千伏到220千伏电压的高压线，安全距离为35米；在220千伏以上电压的高压线，安全距离应为45米。
高压线安全距离除了要按照国家标准规定来执行，还要考虑一些其他的因素，比如人员和设备距离高压线的远近程度、地形和地貌因素、天气情况、设备运行状态等因素。
在实际工作中，我们也要根据具体情况来进行合理安排和判断。
总之，高压线安全距离对于我们来说是非常重要的，我们要增强安全意识，保持对自身和他人的安全关注，并按照国家标准规定来执行高压线安全距离。
通过这样的努力，我们才能保障我们自身的安全，避免不必要的伤害。
第二篇：如何正确保持高压线安全距离？高压线是我们的生活中常见的设施，虽然为我们的生活带来了极大的便利，但如果走得太近，就可能会伤害到我们的人身安全。
那么在我们日常生活中如何正确保持高压线安全距离呢？下面我们进行详细的介绍。
1. 如果您不必靠近高压线，那就尽量避免。
如果发现附近有高压线，那就尽量保持远离。
比如，在广场公园、学校或其它开放空间内，如果附近有高压线，那就不应该靠近。
同样的，如果您在自己的居住区发现了高压线，也要尽量保持远离。
2. 禁止在高压线孔道或跨越高压线的地方从事工作。
高压线是用来输电的，人体会形成“接地体”，从而形成交流回路，这会导致人体电击伤害，甚至死亡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.绝缘工具最小有效绝缘长度
电压等级（kV）
有效绝缘长度（m）
绝缘操作杆
绝缘承力工具、绝缘绳索
10
0.7
0.4
35
0.9
0.6
63（66）
1.0
0.7
110
1.3
1.0
220
2.1
1.8
330
3.1
2.8
500
4.0
3.7
5.车辆（包括装载物）外廓至无遮栏带电部分之间的安全距离
电压等级（kV）安全距离（m）
35
1.15
63（66）
1.40
110
1.65（1.75注）
220
2.55
330
3.25
500
4.55
注：括号内数字为110kV中性点不接地系统
所使用。
6.带电作业时人身与带电体的安全距离
电压等级（kV）
10
35
63（66）
110
220
330
500
距离
（m）
0.4
0.6
20、350.60Fra bibliotek63（66）、110
1.50
220
3.00
330
4.00
500
5.00
表中未列电压按高一档电压等级的安全距离
2.安全距离的定义
电气安全距离是指人体、物体等接近带电体而不发生危险的安全可靠距离，如带电体与地面之间，带电体与带电体之间、带电体与人体之间、带电体与其它设施和设备之间，均应保持一定的距离，这种距离称为安全距离。
0.7
1.0
1.8(1.6)(1)
2.2
3.4(3.2)(2)
注：（1）因受设备限制达不到1.8m时，经单位主管生产领导（总工程师）批准，并采取必要的措施后，可采用括号内（1.6m）的数值。
（2）海拔500m以下，500kV取3.2m值，但不适用于500kV紧凑型线路。海拔在500m～1000m时，500kV取3.4m值。
电气高压设备安全距离
1.设备不停电时的安全距离
电压等级（kV）
安全距离（m）
10及以下（13.8）
0.70
20、35
1.00
63（66）、110
1.50
220
3.00
330
4.00
500
5.00
2.工作人员工作中正常活动范围与带电设备的安全距离
电压等级（kV）
安全距离（m）
10及以下（13.8）
0.35
3.安全距离的种类
根据各种电气设备（设施）的性能、结构和工作的需要，安全间距大致可分为以下四种：
（1）各种线路的安全间距。
（2）变、配电设备的安全间距。
（3）各种用电设备的安全间距。
（4）检修、维护时的安全间距。
根据新安规所列安全距离的有以下三种：
（1）设备不停电时的安全距离
（2）工作人员工作中正常活动范围与带电设备的安全距离
