继保实验报告
继保专业实习报告
一、实习背景随着电力系统的不断发展，继电保护技术在电力系统安全稳定运行中扮演着至关重要的角色。
为了更好地理解和掌握继电保护的相关知识，提高实际操作能力，我选择了在某电力公司进行继保专业的实习。
此次实习为期两个月，期间我参与了继电保护装置的安装、调试、试验及维护等工作，收获颇丰。
二、实习单位及部门实习单位为我国某大型电力公司，部门为继电保护室。
继电保护室主要负责电力系统继电保护装置的设计、安装、调试、试验和维护等工作。
三、实习内容1. 继电保护装置的安装在实习期间，我参与了继电保护装置的安装工作。
首先，我学习了继电保护装置的结构和原理，了解了各种继电保护装置的功能和适用范围。
然后，在师傅的指导下，我实际参与了装置的安装过程。
安装过程中，我严格按照操作规程进行，确保装置安装牢固、接线正确。
同时，我还学习了如何使用安装工具，提高了自己的动手能力。
2. 继电保护装置的调试继电保护装置安装完成后，需要进行调试。
调试过程中，我负责检查装置的接线是否正确，调整装置的参数，使其满足设计要求。
在调试过程中，我遇到了一些问题，如装置动作不准确、参数设置不合理等。
在师傅的指导下，我逐一解决了这些问题，掌握了继电保护装置的调试方法。
3. 继电保护装置的试验继电保护装置调试完成后，需要进行试验，以验证其性能是否满足设计要求。
在试验过程中，我负责操作试验设备，记录试验数据。
通过试验，我了解了继电保护装置在各种工况下的性能，掌握了试验数据的分析方法。
同时，我还学习了如何处理试验过程中出现的问题，提高了自己的问题解决能力。
4. 继电保护装置的维护继电保护装置运行一段时间后，需要进行维护，以确保其正常运行。
在实习期间，我参与了继电保护装置的维护工作。
维护过程中，我学习了如何检查装置的运行状态，更换损坏的部件，调整装置的参数。
通过维护工作，我掌握了继电保护装置的维护方法，提高了自己的实际操作能力。
四、实习收获1. 专业知识方面通过此次实习，我对继电保护装置的结构、原理、调试、试验和维护等方面有了更深入的了解。
继保实验实训总结报告
一、前言随着电力系统的日益复杂化，继电保护作为电力系统安全稳定运行的重要保障，其重要性不言而喻。
为了提高继电保护专业人员的实际操作能力，我们进行了为期两周的继保实验实训。
通过本次实训，我们对继电保护的基本原理、设备操作、故障分析等方面有了更深入的了解。
以下是对本次实训的总结报告。
二、实训目的与内容1. 实训目的（1）掌握继电保护的基本原理和设备操作方法；（2）熟悉电力系统常见故障及继电保护的动作过程；（3）提高继电保护专业人员的实际操作能力和故障分析能力；（4）培养团队合作精神和严谨的工作态度。
2. 实训内容（1）继电保护基本原理：学习电流、电压、频率、功率等基本参数的测量方法，掌握继电保护的基本原理和动作特性；（2）继电保护设备操作：熟悉继电保护装置的结构、原理及操作方法，进行实际操作练习；（3）电力系统故障分析：分析电力系统常见故障，掌握故障处理方法；（4）继电保护整定计算：学习继电保护整定计算方法，进行实际整定计算；（5）实训报告撰写：对实训过程进行总结，撰写实训报告。
三、实训过程1. 第一阶段：理论学习（1）学习继电保护的基本原理，了解各种继电保护装置的动作特性；（2）学习电力系统常见故障及继电保护的动作过程；（3）学习继电保护整定计算方法。
2. 第二阶段：实验操作（1）按照实验指导书的要求，进行继电保护装置的操作练习；（2）观察并记录实验现象，分析实验结果；（3）根据实验结果，分析故障原因，提出改进措施。
3. 第三阶段：故障分析（1）分析电力系统常见故障，掌握故障处理方法；（2）针对实际故障，提出解决方案，并进行模拟实验验证；（3）总结故障分析经验，提高故障处理能力。
四、实训成果1. 理论知识方面通过本次实训，我们对继电保护的基本原理、设备操作方法、电力系统故障分析等方面有了更深入的了解，为今后从事继电保护工作打下了坚实的基础。
2. 实践能力方面（1）掌握了继电保护装置的操作方法，能够熟练地进行实验操作；（2）提高了故障分析能力，能够迅速判断故障原因并提出解决方案；（3）培养了团队合作精神和严谨的工作态度。

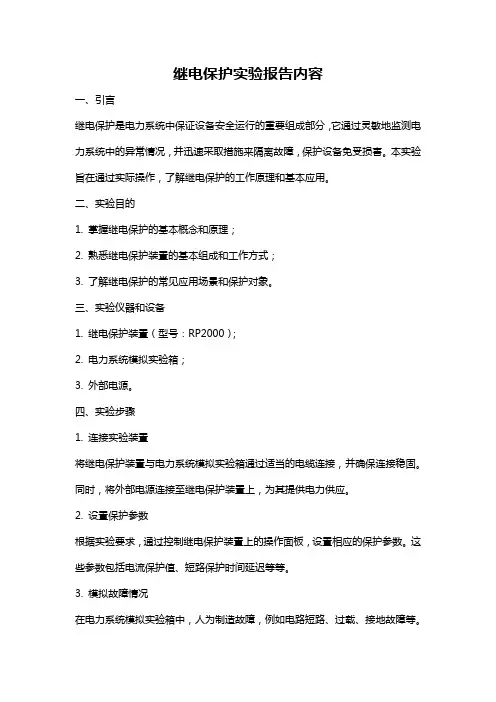

继电保护实验报告内容
继电保护实验报告内容一、引言继电保护是电力系统中保证设备安全运行的重要组成部分，它通过灵敏地监测电力系统中的异常情况，并迅速采取措施来隔离故障，保护设备免受损害。
本实验旨在通过实际操作，了解继电保护的工作原理和基本应用。
二、实验目的1. 掌握继电保护的基本概念和原理；2. 熟悉继电保护装置的基本组成和工作方式；3. 了解继电保护的常见应用场景和保护对象。
三、实验仪器和设备1. 继电保护装置（型号：RP2000）；2. 电力系统模拟实验箱；3. 外部电源。
四、实验步骤1. 连接实验装置将继电保护装置与电力系统模拟实验箱通过适当的电缆连接，并确保连接稳固。
同时，将外部电源连接至继电保护装置上，为其提供电力供应。
2. 设置保护参数根据实验要求，通过控制继电保护装置上的操作面板，设置相应的保护参数。
这些参数包括电流保护值、短路保护时间延迟等等。
3. 模拟故障情况在电力系统模拟实验箱中，人为制造故障，例如电路短路、过载、接地故障等。
通过调节外部电源的电压和电流，使得实验系统达到故障状态。
4. 观察保护器的反应记录继电保护装置的反应时间、动作方式等，并与设置的保护参数进行比较。
同时观察继电保护装置的各个指示灯、液晶显示屏等，了解装置的工作状态。
5. 分析实验结果根据所观察到的保护装置反应和实验参数的关系，分析不同故障情况下继电保护的工作特点和保护效果。
同时，对比不同保护参数设置下的实验结果，探讨其对继电保护装置性能的影响。
五、实验结果与讨论经过实验，我们观察到继电保护装置对电力系统中的故障具有较高的敏感性和迅速的反应速度。
无论是短路故障还是过载故障，继电保护装置都能及时动作，切断故障电路，保护设备的安全运行。
同时，我们发现不同的保护参数设置会对保护装置的动作特性产生不同的影响。
例如，增加电流保护值可以提高保护装置的灵敏度，但可能导致误动作的风险增加。
六、实验结论继电保护是电力系统中非常重要的一环，通过实验我们深入了解了继电保护的工作原理、基本应用场景和保护对象。
继电保护实习实训报告
继电保护实习实训报告一、实习实训目的1. 掌握继电保护的基本原理、装置及功能；2. 熟悉继电保护调试流程及方法；3. 学会使用继电保护测试仪器及设备；4. 提高动手能力，培养解决实际问题的能力。
二、实习实训内容1. 继电保护基本原理及装置；2. 继电保护调试流程及方法；3. 继电保护测试仪器及设备使用；4. 实际案例分析及解决问题。
三、实习实训过程1. 继电保护基本原理及装置继电保护是电力系统安全运行的重要保障，其基本原理是利用电气量（如电流、电压、功率等）的变化来判断电力系统是否存在故障，从而实现对电力系统的保护。
继电保护装置包括继电器、触发器、逻辑判断器等组成，其功能是根据预设的逻辑关系对电气量进行检测、判断和处理，以实现对电力系统的保护。
2. 继电保护调试流程及方法继电保护调试是确保继电保护装置正常运行的关键环节，调试流程主要包括：检查设备完整性、接线正确性；设置保护参数；进行保护功能测试；分析测试结果，调整保护参数；最后进行整定值的确认。
调试方法有：模拟试验、实际负荷试验、短路试验等。
3. 继电保护测试仪器及设备使用继电保护测试仪器及设备是进行继电保护调试、检测和试验的重要工具。
本次实习实训中，我们使用了继电保护测试仪、短路试验台、电压电流表等设备。
通过实际操作，掌握了这些设备的使用方法、注意事项及维护保养。
4. 实际案例分析及解决问题通过对实际案例的分析，了解了继电保护在电力系统运行中的重要作用。
在实习实训过程中，我们遇到了一些问题，如保护装置误动作、保护动作不灵敏等。
通过请教老师和查阅资料，掌握了解决这些问题的方法，提高了实际操作能力。
四、实习实训收获1. 掌握了继电保护的基本原理、装置及功能；2. 熟悉了继电保护调试流程及方法；3. 学会了使用继电保护测试仪器及设备；4. 提高了动手能力，培养了解决实际问题的能力。
五、实习实训总结通过本次继电保护实习实训，我对继电保护有了更深入的了解，掌握了继电保护调试、测试及故障处理方法。

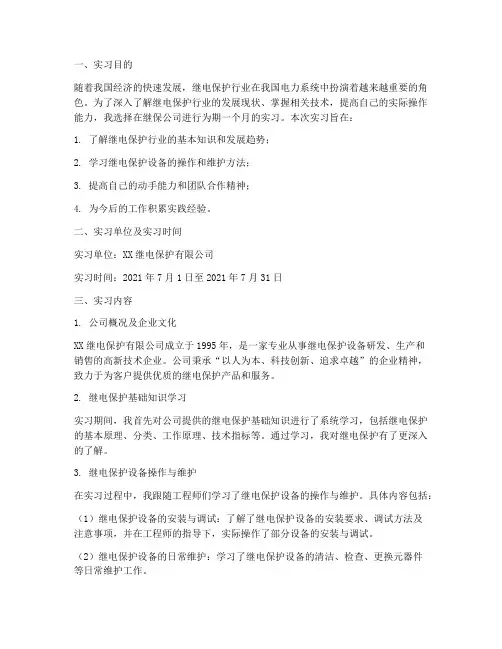

继保公司实习报告
一、实习目的随着我国经济的快速发展，继电保护行业在我国电力系统中扮演着越来越重要的角色。
为了深入了解继电保护行业的发展现状、掌握相关技术，提高自己的实际操作能力，我选择在继保公司进行为期一个月的实习。
本次实习旨在：1. 了解继电保护行业的基本知识和发展趋势；2. 学习继电保护设备的操作和维护方法；3. 提高自己的动手能力和团队合作精神；4. 为今后的工作积累实践经验。
二、实习单位及实习时间实习单位：XX继电保护有限公司实习时间：2021年7月1日至2021年7月31日三、实习内容1. 公司概况及企业文化XX继电保护有限公司成立于1995年，是一家专业从事继电保护设备研发、生产和销售的高新技术企业。
公司秉承“以人为本、科技创新、追求卓越”的企业精神，致力于为客户提供优质的继电保护产品和服务。
2. 继电保护基础知识学习实习期间，我首先对公司提供的继电保护基础知识进行了系统学习，包括继电保护的基本原理、分类、工作原理、技术指标等。
通过学习，我对继电保护有了更深入的了解。
3. 继电保护设备操作与维护在实习过程中，我跟随工程师们学习了继电保护设备的操作与维护。
具体内容包括：（1）继电保护设备的安装与调试：了解了继电保护设备的安装要求、调试方法及注意事项，并在工程师的指导下，实际操作了部分设备的安装与调试。
（2）继电保护设备的日常维护：学习了继电保护设备的清洁、检查、更换元器件等日常维护工作。
（3）继电保护设备的故障处理：了解了继电保护设备常见故障及处理方法，并在工程师的指导下，参与了部分故障的处理。
4. 项目参与与团队协作在实习期间，我参与了公司一个继电保护设备的研发项目。
在项目过程中，我与其他实习生和工程师共同完成了以下任务：（1）收集项目需求，了解客户需求；（2）协助工程师进行设备设计；（3）参与设备调试与测试；（4）撰写项目报告。
通过这个项目，我深刻体会到了团队合作的重要性，学会了与不同背景的人沟通、协作。
电力继电保护实验报告
一、实验目的1. 了解电力系统继电保护的基本原理和作用。
2. 熟悉继电保护装置的组成和结构。
3. 掌握继电保护装置的调试和实验方法。
4. 培养实验操作能力和分析问题、解决问题的能力。
二、实验原理电力系统继电保护是利用继电器等元件对电力系统中的故障进行检测、判断和动作的一种自动保护装置。
其主要原理是根据电力系统故障时出现的电气量（如电流、电压、频率等）的变化，通过继电保护装置的动作，实现对故障的切除或报警，从而保证电力系统的安全稳定运行。
三、实验仪器与设备1. 继电保护实验装置2. 电流表、电压表、频率表3. 调压器、开关、导线等4. 实验记录表格四、实验内容1. 继电保护装置的组成与结构（1）实验目的：了解继电保护装置的组成和结构。
（2）实验步骤：1. 观察继电保护实验装置的组成，包括继电器、接触器、开关、电流表、电压表、频率表等。
2. 分析各元件的作用和连接方式。
3. 根据实验要求，搭建实验电路。
2. 继电保护装置的调试（1）实验目的：掌握继电保护装置的调试方法。
（2）实验步骤：1. 根据实验要求，设置继电保护装置的动作值、返回值等参数。
2. 通过调节调压器，使电流、电压、频率等电气量达到设定值。
3. 观察继电保护装置的动作情况，记录实验数据。
3. 继电保护装置的实验（1）实验目的：掌握继电保护装置的实验方法。
（2）实验步骤：1. 搭建实验电路，接入电流表、电压表、频率表等测量元件。
2. 根据实验要求，设置故障情况（如短路、过载等）。
3. 观察继电保护装置的动作情况，记录实验数据。
4. 分析实验数据，验证继电保护装置的性能。
五、实验结果与分析1. 继电保护装置的组成与结构通过实验，我们了解了继电保护装置的组成和结构，包括继电器、接触器、开关、电流表、电压表、频率表等。
各元件的作用和连接方式如下：- 继电器：实现电气量的检测和动作。
- 接触器：实现电路的接通和断开。
- 开关：实现电路的控制。
- 电流表、电压表、频率表：测量电气量。
继电保护试验报告
继电保护试验报告摘要：继电保护是电力系统中非常重要的一项技术，它能够及时检测故障和异常情况，并采取保护措施，使电力系统保持稳定运行。
本试验报告主要介绍了继电保护试验的目的、方法和结果分析。
试验目的是验证继电保护装置的可靠性和准确性，通过模拟各种故障情况，检测继电保护装置的动作和判别能力。
一、试验目的1.验证继电保护装置是否符合设计要求，是否能够在故障情况下快速切除故障线路；2.检测继电保护装置的判别和动作能力，评估其可靠性和准确性；3.分析继电保护装置在各种故障情况下的动作特性和动作时间，为系统的故障排除提供参考。
二、试验方法1.根据电力系统的拓扑结构和故障类型，制定试验方案，确定试验对象和试验参数；2.利用模拟设备和实际硬件进行试验，根据试验方案进行故障模拟，并记录继电保护装置的动作和判别情况；3.根据试验结果进行数据分析和处理，评估继电保护装置的性能和可靠性。
三、试验结果分析1.故障判据能力：在各种故障情况下，继电保护装置能够准确判别故障位置和类型，能够迅速切除故障线路，保证电力系统的稳定运行。
2.动作时间：试验结果表明，继电保护装置的动作时间符合设计要求，能够在短时间内响应故障信号并切除故障线路，最大限度地减少电力系统的损坏。
3.可靠性评估：根据试验数据分析，继电保护装置的误动率非常低，能够在故障情况下稳定工作，并可靠地切除故障线路。
四、存在问题及改进措施根据试验结果分析，本次试验中继电保护装置的性能表现较好，但仍存在以下问题：1.动作时间略长：尽管继电保护装置的动作时间符合设计要求，但仍可以通过优化硬件和软件的结构，进一步缩短动作时间，提高故障切除的效率。
2.对复杂故障情况的判别能力有待提高：在复杂故障情况下，继电保护装置的判别能力有一定的局限性，需要进一步优化算法和数据处理方法，提高判别的准确性。
改进措施：1.更新继电保护装置的硬件和软件版本，采用先进的算法和数据处理方法，提高故障判别的准确性；2.加强继电保护装置的定期维护和检修，确保其正常运行和可靠工作。
系统继电保护实验报告(3篇)
第1篇一、实验目的1. 理解电力系统继电保护的基本原理和作用。
2. 掌握继电保护装置的组成、工作原理及调试方法。
3. 熟悉继电保护装置在实际电力系统中的应用和运行维护。
二、实验原理电力系统继电保护是一种自动装置，用于检测电力系统中的故障，并在故障发生时迅速切断故障电路，以保护电力系统的安全稳定运行。
继电保护装置由测量元件、执行元件和逻辑元件组成。
1. 测量元件：测量元件用于检测电力系统中的电流、电压、功率等参数，并将测量结果传递给执行元件。
2. 执行元件：执行元件根据测量元件传递的信号，实现对断路器等设备的控制，从而切断故障电路。
3. 逻辑元件：逻辑元件用于对测量元件传递的信号进行处理，实现对保护装置的协调和优化。
三、实验内容1. 继电保护装置的组成与原理- 学习继电保护装置的组成和各部分的功能。
- 理解继电保护装置的工作原理，包括测量、执行和逻辑处理过程。
2. 继电保护装置的调试- 学习继电保护装置的调试方法，包括调试步骤、调试参数设置等。
- 通过实际操作，掌握继电保护装置的调试技巧。
3. 继电保护装置的运行与维护- 了解继电保护装置的运行过程，包括启动、运行、停止等环节。
- 学习继电保护装置的维护方法，包括定期检查、故障排除等。
4. 实验操作- 根据实验指导书，进行继电保护装置的安装、接线、调试和运行。
- 观察实验现象，分析实验结果，总结实验经验。
四、实验步骤1. 准备工作- 检查实验设备是否完好，包括继电保护装置、电源、测试仪器等。
- 熟悉实验指导书，了解实验目的、原理和步骤。
2. 安装与接线- 按照实验指导书的要求，将继电保护装置安装在实验台上。
- 按照电路图进行接线，确保接线正确、牢固。
3. 调试- 根据实验指导书的要求，设置继电保护装置的参数。
- 进行调试，观察实验现象，分析实验结果。
4. 运行与维护- 启动实验装置，观察继电保护装置的运行情况。
- 定期检查继电保护装置，发现故障及时排除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一 电磁型电压电流继电器特性实验1．实验目的1）了解继电器基本分类方法及其结构。
2）熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。
3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。
4）测量继电器的基本特性。
2．实验内容1）电流继电器特性实验电流继电器动作、返回电流值测试实验。
实验电路原理图如图1所示：图1 电流继电器动作电流值测试实验原理图实验步骤如下：（1）按图接线，将电流继电器的动作值整定为1A ，使调压器输出指示为0V ，滑线电阻的滑动触头放在中间位置。
（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。
（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1亮）时的最小电流值，即为动作值。
（4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。
（5）重复步骤（2）至（4），测三组数据。
（6）实验完成后，使调压器输出为0V ，断开所有电源开关。
-（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。
（8）计算整定值的误差、变差及返回系数。
误差＝［动作最小值－整定值 ]／整定值变差＝［动作最大值－动作最小值］／动作平均值 100%返回系数＝返回平均值／动作平均值表1 电流继电器动作值、返回值测试实验数据记录表2）电流继电器动作时间测试实验电流继电器动作时间测试实验原理图如图2所示：图2 电流继电器动作时间测试实验电路原理图实验步骤如下：（1）按图接线，将电流继电器的常开触点接在多功能表的“输出2”和“公共线”，将开关BK的一条支路接在多功能表的“输入1”和“公共线”，使调压器输出为0V，将电流继电器动作值整定为1.2A，滑线电阻的滑动触头置于其中间位置。
（2）检查线路无误后，先合上三相电源开关，再合上单相电源开关。
（3）打开多功能表电源开关，使用其时间测量功能（对应“时间”指示灯亮），工作方式选择开关置“连续”位置，按“清零”按钮使多功能表显示清零。
（4）慢慢调节调压器使其输出电压匀速升高，使加入继电器的电流为1.2A 。
（5）先拉开刀闸（BK ），复位多功能表，使其显示为零，然后再迅速合上BK ，多功能表显示的时间即为动作时间，将时间测量值记录于表2-2中。
（6）重复步骤（5）的过程，测三组数据，计算平均值，结果填入表2-2中。
表2 电流继电器动作时间测试实验数据记录表（7）先重复步骤（4），使加入继电器的电流分别为1.5A 、1.8A 、2.4A ，再重复步骤（5）和（6），测量此种情况下的继电器动作时间，将实验结果记录于表2-2。
（8）实验完成后，使调压器输出电压为0V ，断开所有电源开关。
（9）分析四种电流情况时读数是否相同，为什么？ 3）电压继电器特性实验电压继电器动作、返回电压值测试实验（以低电压继电器为例）。
低电压继电器动作值测试实验电路原理图如下图3所示：图3 低电压继电器动作值测试实验电路原理图实验步骤如下：（1）按图接线，检查线路无误后，将低电压继电器的动作值整定为60V ，使调压器的输出电压为0V ，合上三相电源开关和单相电源开关及直流电源开关（对应指示灯亮），这时动作信号灯XD1亮。
（2）调节调压器输出，使其电压从0V慢慢升高，直至低电压继电器常闭触点打开（XD1熄灭）。
（3）调节调压器使其电压缓慢降低，记下继电器刚动作（动作信号灯XD1刚亮）时的最大电压值，即为动作值，将数据记录于表2-3中。
表3 低电压继电器动作值、返回值测试实验数据记录表（4）继电器动作后，再慢慢调节调压器使其输出电压平滑地升高，记下继电器常闭触点刚打开，XD1刚熄灭时的最小电压值，即为继电器的返回值。
（5）重复步骤（3）和（4），测三组数据。
分别计算动作值和返回值的平均值，即为低电压继电器的动作值和返回值。
（6）实验完成后，将调压器输出调为0V，断开所有电源开关。
（7）计算整定值的误差、变差及返回系数。
4）时间继电器特性测试实验时间继电器特性测试实验电路原理接线图如图4所示：图4 时间继电器动作时间测试实验电路原理图实验步骤如下：（1）按图接好线路，将时间继电器的常开触点接在多功能表的“输入2”和“公共线”，将开关BK的一条支路接在多功能表的“输入1”和“公共线”，调整时间整定值，将静触点时间整定指针对准一刻度中心位置，例如可对准2秒位置。
（2）合上三相电源开关，打开多功能表电源开关，使用其时间测量功能（对应“时间”指示灯亮），使多功能表时间测量工作方式选择开关置“连续”位置，按“清零”按钮使多功能表显示清零。
（3）断开BK开关，合上直流电源开关，再迅速合上BK，采用迅速加压的方法测量动作时间。
（4）重复步骤（2）和（3），测量三次，将测量时间值记录于表2-4中，且第一次动作时间测量不计入测量结果中。
表4 时间继电器动作时间测试（5）实验完成后，断开所有电源开关。
（6）计算动作时间误差。
3.思考题（1）电磁型电流继电器、电压继电器和时间继电器在结构上有什么异同点？答：电压继电器，线圈多线截面积细，电流继电器与其相反，连接的方法功能也不一样，电流继电器是串接可以用作电流表使用用以观察电流。
电压继电器则是并联的可以用作电压表用来监查电压量。
时间继电器是要经过时间的而动作不会马上动作的继电器，要经过一段时间才会是内部发生变化使其发生动作。
（2）如何调整电流继电器、电压继电器的返回系数？答：1）改变舌片的起始角和终止角来调整动作电流和返回系数2）不改变舌片的起始角和终止角，而变更舌片两端的弯曲程度以改变舌片与磁极间的距离3）适当调整触电压力也能改变返回系数（3）电磁型电流继电器的动作电流与哪些因素有关？答：1）静铁芯与动铁芯之间的吸引力，取决于线圈匝数与电流之积。
2）静铁芯与动铁芯之间的距离。
3）动铁芯的返回力(弹簧的弹力，重力）（4）过电压继电器和低电压继电器有何区别？答：过压继电器是超过额定的电压后继电器工作，低压继电器是低于某一值一样工作（5）在时间继电器的测试中为何整定后第一次测量的动作时间不计？答：为了保持电气复归的自然状态，防止其他因素造成的测量误差。
（6）为什么电流继电器在同一整定值下对应不同的动作电流，有不同的动作时间？答：电磁电流继电器，整定值是能使动铁吸合的电流，但电流越大，吸合力越大，驱动力不同，动铁动作时的加速度就不同，其结果是：电流较大时动作时间短实验二电流保护实验（一）实验目的1．了解电磁式电流、电压保护的组成。
2．学习电力系统电流、电压保护中电流、电压、时间整定值的调整方法。
3．研究电力系统中运行方式变化对保护灵敏度的影响。
（二）实验原理1.带时限电流速断保护实验具体实验步骤如下：（1）按图1接线，调电流继电器的整定值为合适值。
（2）缓慢调节调压器输出，检查保护是否动作，（3）实验完成后，将调压输出调为0V，断开所有电源开关。
图1 带时限电流速断保护实验原理接线图2．低电压闭锁的过电流保护实验过电流保护按躲开可能出现的最大负荷电流整定，启动值比较大，往往不能满足灵敏度的要求。
为此，可以采用低电压启动的过电流保护，以提高保护的灵敏度。
图2 低电压闭锁过流保护实验原理接线图低电压闭锁的电流速断保护实验步骤如下：（1）按图2接线，调电流继电器和电压继电器的整定值为合适值。
（2）缓慢调节调压器输出，检查保护是否动作，（3）实验完成后，将调压输出调为0V，断开所有电源开关。
表2 低电压闭锁电流速断保护实验数据记录表2 思考题比较分析低电压闭锁的速断保护和无时限电流速断保护的保护范围。
答：低电压闭锁的速断保护在单纯的电流保护中，灵敏度最高的就是定时限过电流保护，其动作值是按照“躲开正常运行情况下的最低负荷电流”原则来整定的。
无时限电流速断保护按最大运行方式下躲过对侧相邻线路出口短路最大故障电流整定。
假如可靠系数取K，那么保护范围最大为1/K线路全长左右，如果运行方式变小，那么保护范围相应缩短实验三三段式电流保护控制线路设计实验实验内容：设计并安装一个三段式电流保护控制线路一、三段式电流保护原理由无时限电流速断保护、带时限电流速断保护、定时限过电流保护相配合而构成三段式电流保护装置。
这三部分保护分别叫做I、II、III段，其中I段无时限电流速断保护、II段带时限电流速断保护是主保护，III段定时限过电流保护是后备保护。
三段式电流保护的保护范围及时限配合如图1所示，当在L1线路首端f1点短路时，保护1的I、II、III段均启动，有I段将故障瞬时切除，II段和III段返回；在线路末端f2点短路时，保护II段和III 段启动，II段带时限切除故障，III段返回。
若I、II段拒动，则过流保护以较长时限将QF1跳开，此为过电流保护的近后备保护。
图1 三段式电流保护各段保护范围及时限配合二、三段式电流保护实验参数整定单侧电源辐射式线路，L1的继电保护方案拟定为三段式电流保护，三段式保护选用的继电器规格及整定值列表序号用途整定范围实验整定值1 无时限电流速断保护0.5~2A 3.042 带时限电流速断保护0.5~2A 2.013 定时限过电流保护0.5~2A 1.524 带时限电流速断保护时间1~2s 2s5 定时限过电流保护时间2~5s 5s将上表动作参数整定值对各段保护的每个继电器进行整定。
实验接线图如图2 ，按照实验要求进行正确接线图2 三段式电流保护实验接线图实验过程中只需要接KA1、KA2、KA5、KT7、KT12、KM3进行实验即可。
