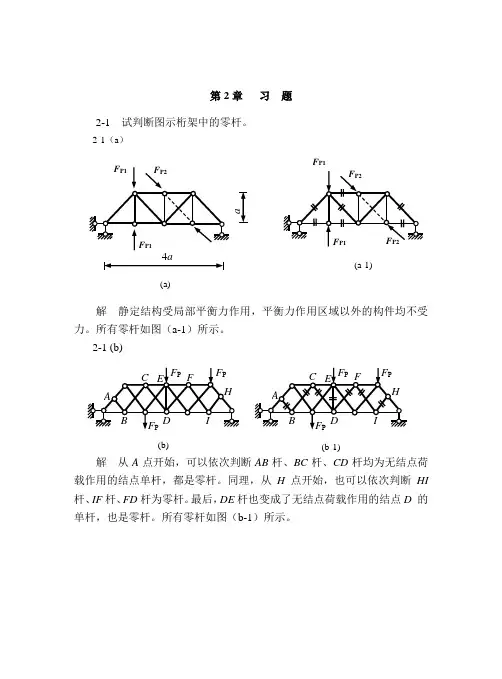

结构力学第2章习题及参考答案
由 ，得
根据实际情况， ，取
2-17试找出下列弯矩图中的错误。
解AB竖杆剪力不等于0，弯矩图应该为斜直线。改正后的弯矩图如图（a-1）所示。
解：AB杆只有轴力，弯矩为零。改正后的弯矩图如图（b-1）所示。
解A、B两个结点处弯矩不平衡。改正后的弯矩图如图（c-1）所示。
解：铰处无外力偶，弯矩为0。改正后的弯矩图如图（d-1）所示。
FN24= -106.05kN，FN26= -25kN
FN46=25kN,FN46=35.35kN
FN23=FN45=0
解根据对称性,可知各杆轴力关于对称轴正对称.
2-23试作图示组合结构的弯矩图和轴力图。
解本结构为两刚片组成，先计算支座反力，再如图取一半为隔离体计算桁架杆内力和联系力，最后即可作出弯矩图和轴力图。
： ； ：
（2）BC部分(图（c-2）)：
： ； ：
：
（3）可以很方便地画出整个结构的弯矩图。
2-19（d）
解D结点(图(d-1))：
（考虑对称性）：
AD杆(图(d-2))：
（考虑对称性）：
取整体为隔离体
：
这样，ECF部分为一个顶铰作用集中荷载2FP的三铰刚架。整个结构的弯矩图就可以画了。
2-20试作图示结构的弯矩图。
，
2-3用截面法求图示桁架中指定杆的轴力。
解(1)求支座反力
， ，
（2）求指定杆轴力
Ⅰ—Ⅰ截面（图（b））
， ，
， ，
Ⅱ—Ⅱ截面（图（c））
，
2-4试用截面法求图示桁架指定杆件的轴力。
解（1）求支座反力。
（2）求指定杆轴力。
Ⅰ-Ⅰ截面（图（b））：
，
《结构力学二》平时作业-2021年华南理工大学网络教育

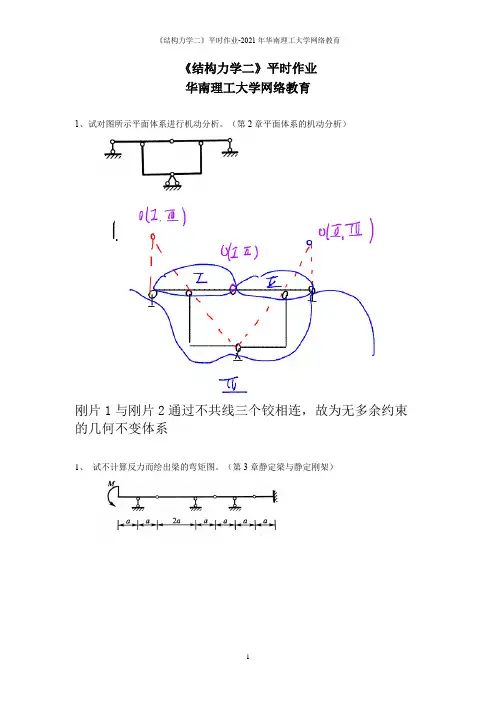

《结构力学二》平时作业华南理工大学网络教育1、试对图所示平面体系进行机动分析。
（第2章平面体系的机动分析）刚片1与刚片2通过不共线三个铰相连，故为无多余约束的几何不变体系1、试不计算反力而绘出梁的弯矩图。
（第3章静定梁与静定刚架）2、 作图所示结构的M 图,并求a 杆的轴力。
q=20kN/m 。
（第3章静定梁与静定刚架）q解：正对称，取半结构3、 图所示抛物线三铰拱的轴线方程为24()fy x l x l =-，试求截面K 的内力。
（第4章静定拱）4、试用截面法计算图示桁架中指定杆件的内力。
（第5章静定平面桁架）5、作图所示结构的M图，并求链杆的轴力。
（第5章静定平面桁架）6、图所示简支刚架支座B下沉b，试求C点水平位移。
（第6章结构位移计算）7、 图所示结构的支座B 发生了水平位移30mm a =（向右），40mm b =（向下），0.1rad ϕ=。
已知各杆的46400cm I =，210GPa E =。
试：（a ）作M 图；（b ）求D 点竖向位移及F 点水平位移。
（第7章力法）8、用力法计算，并绘图示结构的M图。
EI=常数。
（第7章力法）9、用力法计算图示结构，作其M图。
EI=常数。
（第7章力法）l10、用位移法计算图所示结构，并作M 图。
EI =常数。
（第8章位移法）q11、已知图示结构B 点的转角ϕB EI =6411/()，各杆EI =常数,作M 图。
P=8kN,q=12kN/m 。
（第8章位移法）12、试用位移法计算刚架，绘制弯矩图。
E=常数。
（第8章位移法）13、试用力矩分配法计算图示刚架，并绘制M图所示。
E=常数。
（第9章渐近法）14、用力矩分配法计算并作图示结构M 图所示。
EI =常数。
（第9章渐近法）615、试作图示伸臂梁LRB C SC B SB SB F M F M F F 、、、、和影响线。
（第11章影响线及其应用）。
华工教育2020年《建筑力学》随堂练习参考答案
《建筑力学》随堂练习参考答案1.(单选题) 下列结论中，哪些不正确？（）（A）力偶的合力不为零；（B）力偶是一对力；（C）力偶矩与矩心的位置无关；（D）力偶作用的效果是使物体产生转动。
答题： A. B. C. D. （已提交）参考答案：C问题解析：2.(单选题) 平面上的合力对该平面内一点的矩（）（A）大于其各分力对该点的矩的代数和（B）等于其各分力对该点的矩的代数和（C）小于其各分力对该点的矩的代数和（D）有时大于、有时小于其各分力对该点的矩的代数和答题： A. B. C. D. （已提交）参考答案：B问题解析：1.(单选题) 力的可传性原理是指作用于刚体上的力可在不改变其对刚体的作用效果下（）（A）平行其作用线移到刚体上任一点（B）沿其作用线移到刚体上任一点（C）垂直其作用线移到刚体上任一点（D）任意移动到刚体上任一点答题： A. B. C. D. （已提交）参考答案：B问题解析：1.(单选题) 既有大小，又有方向的物理量称为（）A．矢量B．代数量C．标量D．以上皆不是答题： A. B. C. D. （已提交）参考答案：A问题解析：2.(单选题) 材料力学的研究对象是（）A．刚体B．变形体C．塑形固体D．弹性固体答题： A. B. C. D. （已提交）参考答案：B问题解析：1.(单选题) 以下哪一个不属于结构杆件的基本受力形式（）A．压缩B．失稳C．扭转D．弯曲答题： A. B. C. D. （已提交）参考答案：B问题解析：1.(单选题) 光滑面对物体的约束力，作用在接触点处，方向沿接触面的公法线，且（）（A）指向受力物体，恒为拉力（B）指向受力物体，恒为压力（C）背离受力物体，恒为拉力（D）背离受力物体，恒为压力答题： A. B. C. D. （已提交）参考答案：B问题解析：2.(单选题) 荷载按作用范围可分为（）A．分布和在和集中荷载B．恒荷载和活荷载C．静力荷载和动力荷载D．以上皆不是答题： A. B. C. D. （已提交）参考答案：A问题解析：1.(单选题) 力的大小、方向、作用点称为（）A．力的等效性B．力的平衡条件C．力的三要素D．以上皆不是答题： A. B. C. D. （已提交）参考答案：C问题解析：2.(单选题)答题： A. B. C. D. （已提交）参考答案：A问题解析：3.(单选题) 当力的作用线通过矩心时，则力矩的大小为（）A．正值B．零C．负值D．不一定答题： A. B. C. D. （已提交）参考答案：B问题解析：1.(单选题) 作用于同一物体上的荷载与什么组成平衡力系（）A．作用力B．约束反力C．约束D．内力答题： A. B. C. D. （已提交）参考答案：B问题解析：1.(单选题) 平面汇交力系的平衡条件是该力系的合力一定（）A．为正值B．为零C．为负值D．无法确定答题： A. B. C. D. （已提交）参考答案：B问题解析：2.(单选题) 当力的作用线垂直于投影轴时，则力在该轴上的投影等于（）A．零B．力的大小C．一半力的大小D．无法确定答题： A. B. C. D. （已提交）参考答案：A问题解析：3.(单选题) 力在坐标轴上的投影是（）A．矢量B．几何量C．代数量D．标量答题： A. B. C. D. （已提交）参考答案：C问题解析：1.(单选题) 联结三个刚片的铰结点，相当的约束个数为（）（A）2个；（B）3个；（C）4个；（D）5个。
2020华南理工结构力学(二)-随堂练习答案
2020华工结构力学（二）随堂练习第二章平面体系的机动分析A. 几何不变，无多余约束B. 几何不变，有一个多余约束C. 瞬变体系D. 几何不变，有2个多余约束答题： A. B. C. D. （已提交）参考答案：B问题解析：5.(单选题) 图示体系为。
A. 几何常变体系B. 无多余约束的几何不变体系C. 瞬变体系D. 有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：C问题解析：A. 几何常变体系B. 无多余约束的几何不变体系C. 瞬变体系D. 有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：C问题解析：8.(判断题) 下图的体系为几何不变体系。
（）答题：对. 错. （已提交）参考答案：×问题解析：10.(单选题) 下图所示正六边形体系为。
A. 几何常变体系B. 无多余约束的几何不变体系C. 瞬变体系D. 有多余联系的几何不变体系答题： A. B. C. D. （已提交）参考答案：C问题解析：第三章静定梁与静定刚架问题解析：4.(判断题) 如图所示力作用在梁上，最右边支座反力不为0。
（）答题：对. 错. （已提交）6.(单选题) 图示两结构及其受载状态，它们的内力符合：（）A. 弯矩相同，剪力不同B. 弯矩相同，轴力不同C. 弯矩不同，剪力相同D. 弯矩不同，轴力不同答题： A. B. C. D. （已提交）参考答案：B问题解析：7.(单选题) 图示结构MDC（设下侧受拉为正）为：（）A. －PaB. PaC. -Pa/2D. -Pa/2答题： A. B. C. D. （已提交）参考答案：C8.(单选题) 图a结构的最后弯矩图为。
( a) (b) (c) (d)A. 图bB. 图cC. 图dD. 都不对答题： A. B. C. D. （已提交）参考答案：A问题解析：答题：对. 错. （已提交）参考答案：×问题解析：第四章静定拱答题：对. 错. （已提交）参考答案：√问题解析：5.(单选题) 图示抛物线三铰拱，矢高为4m，在D点作用力偶M，M D左，MD右分别为A. 80KN？m；-30KN；50KN答题：对. 错. （已提交）参考答案：√问题解析：第五章静定平面桁架3.(单选题) 图示对称桁架在对称荷载作用下，其零杆共有根A. 34.(单选题) 图示桁架结构杆1 的轴力FN1为。
华工结构力学(二)随堂练习.
第二章几何构成剖析1.联络三个刚片的铰结点，相当的拘束个数为：A．2个；B．3个；C．4个；D．5个。
答题： A. B. C. D. 〔已提交〕参照答案： C问题分析：2.图示系统为：A．几何不变无剩余拘束；B．几何不变有剩余拘束；C．几何常变；D．几何瞬变。
答题： A. B. C. D. 〔已提交〕参照答案： B问题分析：3.图示系统为：A．几何不变无剩余拘束；B．几何不变有剩余拘束；C．几何常变；D．几何瞬变。
答题： A. B. C. D. 〔已提交〕参照答案： A问题分析：4.图示系统是：A．无剩余联系的几何不变系统；B．有剩余联系的几何不变系统；C．几何可变系统；D．瞬变系统。
答题： A. B. C. D. 〔已提交〕参照答案： B问题分析：5.图示系统为几何不变系统，且其剩余联系数量为：A．1 ;B．2 ;C．3 ;D．4 。
答题： A. B. C. D. 〔已提交〕参照答案： D问题分析：6.图示系统内部几何构成剖析的正确结论是：A.几何不变且有两个剩余联系；B.几何不变且有一个剩余联系；C.几何不变且无剩余联系；D.几何瞬变系统。
答题： A. B. C. D. 〔已提交〕参照答案： D问题分析：7.图示系统的几何构成为：A．几何不变，无剩余拘束；B．几何不变，有剩余拘束；C．瞬变系统；D．常变系统。
答题： A. B. C. D. 〔已提交〕参照答案： C问题分析：8.图示系统的几何构成为：A．几何不变，无剩余拘束；B．几何不变，有剩余拘束；C．瞬变系统；D．常变系统。
答题： A. B. C. D. 〔已提交〕参照答案： A问题分析：9.在图示系统中，视为剩余联系的三根链杆应是：A.5 、6 、9 ；B.5 、6 、7 ；C.3 、6 、8 ；D.1 、6 、7 。
答题： A. B. C. D. 〔已提交〕参照答案： C问题分析：10.图示系统是几何不变系统。
答题：对 .错.〔已提交〕参照答案：×问题分析：11.图示系统按三刚片法那么剖析，三铰共线，故为几何瞬变系统。
2020年7月全国自考试题及答案解析结构力学(二)
全国2018年7月自考试题结构力学（二）课程代码：02439一、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.考虑轴向变形，图示结构用矩阵位移法求解时位移编码个数为（）A.2B.3C.4D.52.图示简支梁QK的影响线为（）3.位移法典型方程中的系数kij=kji反映了（）A.位移互等定理B.反力互等定理C.位移反力互等定理D.边界互等定理4.欲减小图示结构的自振频率，可采取的措施有（）A.减小质量mB.增大刚度EIC.将B支座改为固定端D.去掉B支座5.图示连续梁MF影响线在C点的竖距为（）12 A.0 B.4l C. 2l D. l 6.忽略轴向变形图示结构用位移法求解时，基本位移未知量个数为（ ） A.2B.3C.4D.57.图示平面刚架一般单元2结点发生单位转角，则1结点处的力F=（ ）A.3l EI 12B. 2l EI6C. 2l EI6- D.08.忽略轴向变形时，图示结构等效荷载列向量可表示为（ ）A.T22]8ql ,0,24ql [-B. T22]8ql ,24ql 5,0[-C. T222]8ql ,8ql ,12ql [-D. T22]8ql ,0,24ql 5[-9.已知材料屈服极限s σ=300MPa,结构截面形状如图所示，则极限弯矩Mu=（）3 A.20kN ·mB. 25kN ·mC. 30kN ·mD. 35kN ·m10.图（a ）所示结构的力法基本体系如图（b ）所示，则力法方程δ11X1+△1C=-θ中△1C=（ ）A.-△/lB.△/lC.θl ∆-D. θl ∆+11.平面桁架单元的坐标转换矩阵可表示为（ ）A.⎥⎦⎤⎢⎣⎡--ααααcos sin 0000cos sinB. ⎥⎦⎤⎢⎣⎡ααααsin cos 0000sin cosC. ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡--ααααcos 0sin 00cos 0sinD. ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡ααααsin 0cos 00sin 0cos12.温度改变时，超静定结构会产生内力，下列说法正确的是（ ）A.内力与杆件刚度无关B.内力与温度值有关，与温度改变量无关C.内力与杆件温度膨胀系数无关D.一侧温度上升，一侧温度下降，则温度下降一侧受拉13.单自由度体系无阻尼情况下最大静位移为yst ，突加荷载引起的最大动位移ymax=4 （ ）A.ystB.2ystC.3ystD.014.图示串联弹簧结构的自振频率为（ ） A.m k k 21B. 2121k mk k k +C. )(2121k k m k k +D. )(121k k m +15.图示等截面超静定梁的极限荷载Pu=（ ）A.a M u 34B. a M u2C. a M u 3 D . a M u6二、填空题（本大题共10小题，每小题2分，共20分）16.动力计算与静力计算最大的区别是在建立运动方程时所考虑的力系中必须包含_____力。
中石油华东《结构力学》2020年秋学期在线作业答案
(多选题)1: 线性弹性变形体系需要满足的三个条件?A: 应力与应变的关系满足胡克定律B: 体系是几何不变的，且所有约束都是理想约束C: 位移是微大的D: 位移是微小的正确答案: A,B,D(多选题)2: 为了迅速、正确地绘出弯矩图，应掌握弯矩图上的哪些特征点？A: 均布载荷区段上，若有剪力为零处，该出弯矩图的切线应与基线平行B: 集中载荷作用处，弯矩图折线尖角指向与集中载荷指向一致C: 集中力偶作用处，左右两截面弯矩突变，突变值即为该力偶值D: 铰接处一侧截面上，或自由端处，若无集中力偶作用，该处弯矩为零；若有集中力偶作用，该处弯矩即等于集中力偶矩E: 最大弯矩可能发生的位置：均布载荷区段的剪力为零处；集中力作用处；集中力偶之左右截面正确答案: A,B,C,D,E(多选题)3: 几何不变体系的组成规则有哪几条？A: 两个刚片用不全交于一点、也不全平行的三根链杆相联，组成没有多余约束的几何不变体系B: 三个刚片用不在同一直线上的三个铰相联，组成没有多余约束的几何不变体系C: 在一个刚片上增加一个二元体，仍为没有多余约束的几何不变体系正确答案: A,B,C(判断题)4: 虚功中力状态和位移状态是彼此独立无关的，这两个状态中的任一个都可看作是虚设的。
A: 错误B: 正确正确答案: B(判断题)5: 用能量法求有限自由度体系的临界荷载，所的结果为精确解。
A: 错误B: 正确正确答案: B(判断题)6: 支座移动时对超静定结构的极限载荷没有影响。
A: 错误B: 正确正确答案: B(判断题)7: 位移法典型方程的物理意义是反映原结构的位移条件。
A: 错误B: 正确正确答案: A。
结构力学第2章习题及参考答案
解(1)AB部分（图（a-1））：
， ； ，
（2）BC部分（（图（a-2））：
， ； ，
，
（3）CA部分的弯矩图可以从C点开始画。
2-19（b）
解(1)取整体结构为隔离体：
(2)AGE部分：(图（b-1）)
： ； ：
：
（4）结构的弯矩图（图（b-2））。
2-19（C）
解（1）AB部分（图（c-1））：
解：弯矩图凹向应该与荷载方向相同。改正后的弯矩图如图（e-1）所示。
解铰处无外力偶，弯矩为0。改正后的弯矩图如图（f-1）所示。
2-18试作图示刚架内力图。
2-18(a)
2-18(b)
2-18 (c)
2-18 (d)
2-18 (e)
2-18 (f)
2-18 (g)
2-18（h）
2-19试作图示刚架弯矩图。
解（1）求支座反力。这是一个基——附结构的桁架。先由附属部分开始计算。取D结点以左部分为隔离体
，
取整体为对象
（2）求指定杆轴力。
Ⅰ—Ⅰ截面（图（b）
，
Ⅱ-Ⅱ截面（图（c））
，
：
2-6试判断图示桁架中的零杆并求1、2杆轴力。
解：（1）判断零杆。如图（a）所示。
（2）求支座反力
，
，
，
（3）求指定杆轴力
由I结点的平衡条件，得
：
由比例关系
，
，
： ，
2-10选用较简捷的方法计算图示桁架中指定杆的轴力。
解（1）求支座反力
，
(2)求指定杆轴力
结点C：去掉零杆CD
： ，
结点G
，
Ⅰ—Ⅰ截面（图（a））
：
