20直径1.7兆压电陶瓷雾化片规格书

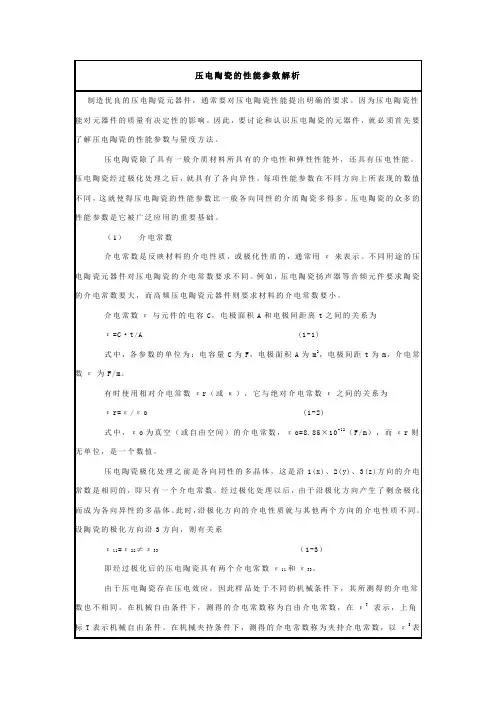

压电陶瓷性能参数解析
示，上角标S表示机械夹持条件。
由于在机械自由条件下存在由形变而产生的附加电场，而在机械受夹条件下则没有这种效应，因而在两种条件下测得的介电常数数值是不同的。
根据上面所述，沿3方向极化的压电陶瓷具有四个介电常数，即ε11T，ε33T，ε11S，ε11S。
（2）介质损耗介质损耗是包括压电陶瓷在内的任何介质材料所具有的重要品质指标之一。
在交变电场下，介质所积蓄的电荷有两部分：一种为有功部分（同相），由电导过程所引起的；一种为无功部分（异相），是由介质弛豫过程所引起的。
介质损耗的异相分量与同相分量的比值如图1-1所示，Ic为同相分量，IR为异相分量，Ic与总电流I的夹角为δ，其正切值为(1-4)式中，ω为交变电场的角频率，R为损耗电阻，C为介质电容。
由式（1-4）可以看出，IR 大时，tanδ也大；IR小时tanδ也小。
通常用tanδ来表示的介质损耗，称为介质损耗正切值或损耗因子，或者就叫做介质损耗。
处于静电场中的介质损耗来源于介质中的电导过程。
处于交变电场中的介质损耗，来源于电导过程和极化驰豫所引起的介质损耗。
此外，具有铁电性的压电陶瓷的介质损耗，还与畴壁的运动过程有关，但情况比较复杂，因此，在此不予详述。
（3）弹性常数压电陶瓷是一种弹性体，它服从胡克定律：“在弹性限度范围内，应力与应变成正比”。
设应力为T，加于截面积A的压电陶瓷片上，其所产生的应变为S，则根据胡克定律，应力T与应变S之间有如下关系S=sT(1-5)T=cS(1-6)式中，S为弹性顺度常数，单位为m2/N；C为弹性劲度常数，单位为N/m2。
但是，任何材料都是三维的，即当施加应力于长度方向时，不仅在长度方向产生应变，宽度与厚度方向上也产生应变。
设有如图1-2所示的薄长片，其长度沿1方向，宽度沿2方向。
沿1方向施加应力T1，使薄片在1方向产生应变S1，而在方向2上产生应变S2，由（1-5）式不难得出S1=S11T1(1-7)S2=S12T1(1-8)上面两式弹性顺度常数S11和S12之比，称为迫松比，即(1-9)它表示横向相对收缩与纵向相对伸长之比。
pzt压电陶瓷片规格参数
pzt压电陶瓷片规格参数压电陶瓷片是一种复合电介质，以陶瓷介质为基础，以压电铋酸钙和/或铁氧化物为结构组分和/或乙二胺(EDTA)，将三或多个原始无机晶体或分子结构，复合成一种半固态散装材料。
主要用于绝缘电容，以及压电传感器，压电膜，PZT压电陶瓷片等。
PZT压电陶瓷片的规格参数：1. 材料类型：PZT（铌酸钴）复合材料；2. 铁氧体成份：最大值可达30%；3. 铌比例：铌钴为主，最大值可达60%-65%；4. 厚度：常规厚度0.1mm-3mm，4mm-6mm和0.7mm-10mm；5. 尺寸规格：典型尺寸：20m*20mm，50mm*50mm，2"*2"和4"*4"，也可定制；6. 运动应力：最高抗应力可达20KV/mm；7. 绝缘系数：最大值可达10000；8. 温度系数：最高温度可达500℃；9. 电阻率：最小值可达6Ω*cm;10. 芯片：普通芯片类型压电陶瓷片，尺寸按照客户定制；11. 型号：PN-2030压电陶瓷片，它具有豪华外观，坚固耐用；12. 标准：按照JIS,ASTM,IEC标准来生产；13. 电容量：0.1~1.2uf/2.2~10uf/10.0~1000uf/1000~10000uf；14. 电磁感应-> 磁感应熔断：最小的可达18kA/m；15. 力学特性：平衡孔宽，强度高；16. 耐温特性：可耐高温达到500℃；17. 耐化学性能：适用于各种溶解和溶解环境；18. 耐磨损特性：表面硬度可高达1340Hv；19. 材料方向分布：压电陶瓷片具有非均匀的材料方向分布，是多层压电陶瓷结构，其具有抗拉力、抗折弯力等。
20. 电子特性：压电陶瓷片具有高磁性、耐磁变分布特性，并且有一定的电子特性；21. 遗传特性：压电陶瓷片具有较好的遗传性能，具有好的温度稳定性和绝缘性；22. 特殊性能：压电陶瓷片具有可调性良好的特性，可根据用户的不同需求而定制压电陶瓷片。
φ20mm-1.7M雾化片规格书
PRODUCT: PIEZOELECTRICCERAMICS TRANSDUCER M O D E L : 压电陶瓷雾化换能片Φ20MM 1.7MHz CASE1. 型号命名方法(1) (2) (3) ( 4) ( 5) (6)(1) 主称：压电陶瓷超声雾化换能片(2) 外形尺寸：圆形---φ（mm ） 矩形---长度（mm ）(3) 电极材料：G --- 不锈钢 N --- 镍 Ag --- 银 BL—玻璃釉 (4) 工作频率：（MHz ）(5) 换能片形状：A --- 圆形 E --- 矩形 (6) 序列号:1、2、3…2．测试电路3．技术指标（型号）(工作水质：自来水/饮用水)项目 Item单位 Unit 标准 Standard 测试条件(Test condition): T=25±5℃谐振频率Thick resonant frequency MHZ1.7±0.15恒压法（见以上测试线路）检验标准：全检谐振阻抗Resonant impedanceΩ≤1.5恒压法（见以上测试线路）检验标准：全检静电容量 PF 1600±20%数字电桥At 1KHZ/1VＸＹＤ ２０ Ｎ １．７ Ａ １ ＸＹＤ２０Ｎ１．７Ａ注：可根据用户要求生产起它特殊规格的产品。
4. 试验方法4．1 谐振频率及谐振阻抗的测试：测试夹具短路时调节信号发生器输出电压，使毫伏表指示值为50mV,接上雾化片，调节信号发生器的频率，使毫伏表指示最大，这时的频率为谐振频率；谐振阻抗按R＝19.3(50/E0－1)（Ω）计算。
4．2 静电容量的测试：在频率为1KHz，电压小于1V的信号下测试。
4．3 寿命试验：将产品装上雾化器，将激励电压调至24V，使雾化器正常工作并计时或采用美国军方测试压电陶瓷寿命的计算公式来测试。
5．注意事项a. 雾化片的浸水面为零电位，电极与液体不能有电位差。
b. A型不能在无水状态下使用。
压电陶瓷片主要参数
压电陶瓷片主要参数
压电陶瓷片是一种用来发声的新型智能元件，它的出现便开创了现代声学技术
的一个崭新篇章。
该片由导电玻璃/电子基材以及表面强度层组成，其中导电玻璃/电子基材主要由高温烧结的压电陶瓷和可抗热韧性的电子基材构成,当外加电场即
使产生压陷，超声波可由此系统发出。
压电陶瓷片的主要参数包括尺寸、厚度、电容量、超声反射系数、频率和电压。
其中，片子尺寸对其工作有非常大的影响，尺寸越大，其反应的尺度就越大，电容量就越大;厚度过厚也会降低其超声能力，最佳厚度为0.381mm；超声反射系数通
常在20-40，这取决于其介质和常数；超声频率可以从1-20kHz，该参数受尺寸、
厚度和介质参数影响；最后，电压越大，超声能力越强。
因此，压电陶瓷片的主要参数的设计制造的精度和实用性都是极为关键的，确
保压电陶瓷片的可靠性和质量。
正确地掌握这些参数，可以有效地协助工程师们科学地选定、定制和使用各种压电陶瓷片。
雾化片规格书
jr@
Page 3 of 6
+86 10 81502288
北京东方金荣超声电器有限公司
BEIJING DONGFANG JINRONG ULTRASONIC ELECTRICAL EQUIPMENT CO.,LTD.
尺寸
型号
QFx20-xxAx QFx20-xxCx QFx15-xxAx QFx15-xxCx QFx12-xxAx QFx12-xxCx
＜1..5
12
1250
4/8 80/150
3
18-28
5000
QFx12-25x20 2500
＜1..5
12
1280
4/8 80/150
3
10-20
5000
QFx12-30x40 3000
＜1
12
1500
3/6 50/100
2
25-35
5000
QFx12-30x30 3000
＜1
12
1550
3/6 50/100
北京东方金荣超声电器有限公司
BEIJING DONGFANG JINRONG ULTRASONIC ELECTRICAL EQUIPMENT CO.,LTD.
说明书
超声波雾化换能器
QF 系列
1. 主要应用
加湿器 医用雾化器 微型雾化器
2. 型号
*雾化换能器外观 A : 带引线和胶圈 B : 带引线、胶圈和骨架 C : 带引线、胶圈和金属屏蔽罩
＜1..5
24
2480 15/20 300/400
4
30-40
10000
QFx20-20x40 2000
＜1..5
雾化片规格书
4
25-35
10000
QFx20-24x60 2400
＜1..5
24
2585 13/18 250/300
3
35-45
10000
QFx20-24x50 2400
＜1..5
12
2600 13/18 250/300
3
30-40
10000
QFx20-24x40 2400
＜1..5
12
13/18 250/300
4
18-28
10000
QFx15-25x50 2500
＜1
12
1600
6/10 100/200
3
30-40
10000
QFx15-25x40 2500
＜1
12
1650
6/10 100/200
3
25-35
10000
QFx15-25x30 2500
＜1
12
1670
6/10 100/200
3
18-28
10000
水位
雾化片寿命[2]
mm
H
QFx20-17x60 1700
≤2
36
1830 15/20 300/400
4
35-45
10000
QFx20-17x50 1700
≤2
36
1900 15/20 300/400
4
30-40
10000
QFx20-17x40 1700
≤2
36
2000 15/20 300/400
4
＜1
12
1600
3/6 50/100
2
10-18
压电陶瓷PZT型号
A10 页
pst 150 系列－30 V～+150V 的电压与位移曲线 pst 150 系列－30 V～+150V 的电压与位移曲线
名称：压电陶瓷双晶片
产品特点 体积小 响应速度快：一般响应时间在小于 10ms 精度高：（微米级） 寿命长：1000 万次以上 可靠性高 工作电压较低：40V-200V 用橡胶夹具固定到振动台上，经 10-55-10Hz 扫频振动，持续 1minute,振动幅度 0.35mm。试验后无机械损伤。
50
7200
144
14×14/60
60
7200
120
压电陶瓷选型方法请参考前章资料/驱动电源选型请参考后章资料
压电 陶瓷 位移 伸缩 方向
压电陶瓷 响应频率 f 0 [kHz]
90 70 50 45 55 50 25 10 5 4 3 25 10 5 4 2.5 10 3 2 1 0.8 3 3 1 0.5 0.4 0.3 0.2
外形尺寸 A×B×L ［mm］±2%
标称位移Ｌμ ［um@150V］ （±10%）
无位移输出 最大推力 ［N@150V］
刚 度
［N/μm］
3×3×6
5
330
66
3×3×10
10
330
33
3×3×16
15
330
22
3×3×20
20
330
16.5
5×5×6
5
900
180
5×5×10
10
900
108
5×5×18
75
2600
75
5000
50
650
33
4500
直径兆压电陶瓷雾化片规格书
根据GB2423.1试验Ab的规定进行，下限类别温度-25℃，持续时间≥30min，恢复1小时后测量电性能。
温度变化
试验后外观符合质量要求，电性能变化值符合：
1、谐振频率：±5％；
2、静电容量：±15％；
根据GB2423.22试验Na的规定进行，上限类别温度+85℃，下限类别温度-25℃，循环5次，各持续时间30min，转换时间2～3min，试验后恢复1小时，测量电性能。并检查外观。
2、测试方法：
a、按测试线路五连接好仪表，开关与待测样件连接；
b、调节振荡器频率输出，使电压表指示最大值，此时频率计显示为该待测样件的谐振频率值。
谐振阻抗
符合常温特性要求
测试方法：
1、在测试完谐振频率的基础上，记下电压表的输出值，将开关K与可变电阻箱连接好，调节电阻箱阻值，使电压表输出值与测试谐振频率时的输出值等值，此时电阻箱的阻值为该样件的谐振阻抗值。
1.65±0.07
谐振阻抗(Ω)
≤5
压电常数D33(C/N)
≥250
工作水质
饮用水,纯净水
湿度(%)
≤70
最大工作电压(V)
≤36
最大工作温度(℃)
≤85
APPEARANCE UNIT：mm
一、测试线路
二、常温测试条件
1、环境温度：20±5℃；
2、相对湿度：45％～80％；
3、大气压力：86～106kPa。
2、静电容量：±15％；
根据GB2423.10试验Fc的规定进行，将样件固定在专用夹具上，经水平和垂直两方向，频率为10～55Hz，振幅为0.35mm，各循环5次，持续4h，试验后恢复1小时测量电性能。并检查外观。
