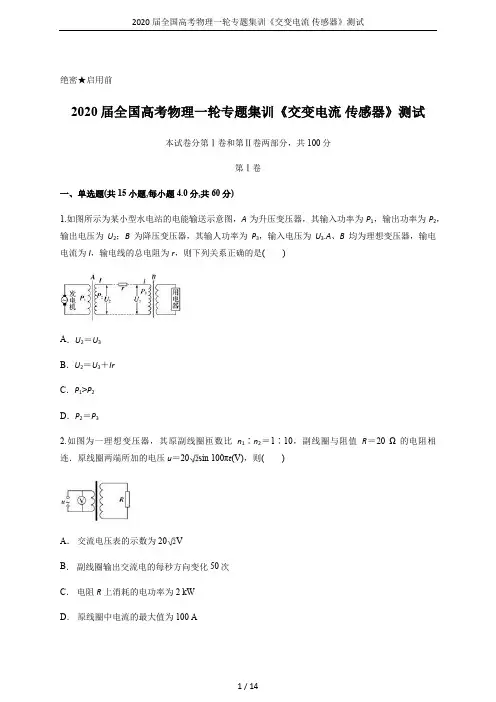

2020届全国高考物理一轮专题集训《交变电流 传感器》测试
绝密★启用前2020届全国高考物理一轮专题集训《交变电流传感器》测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.如图所示为某小型水电站的电能输送示意图，A为升压变压器，其输入功率为P1，输出功率为P2，输出电压为U2；B为降压变压器，其输人功率为P3，输入电压为U3.A、B均为理想变压器，输电电流为I，输电线的总电阻为r，则下列关系正确的是()A．U2＝U3B．U2＝U3＋IrC．P1>P2D．P2＝P32.如图为一理想变压器，其原副线圈匝数比n1∶n2＝1∶10，副线圈与阻值R＝20 Ω的电阻相连．原线圈两端所加的电压u＝20sin 100πt(V)，则()A．交流电压表的示数为20VB．副线圈输出交流电的每秒方向变化50次C．电阻R上消耗的电功率为2 kWD．原线圈中电流的最大值为100 A3.一自耦调压变压器(可看做理想变压器)的电路如图甲所示，移动滑动触头P可改变副线圈匝数．已知变压器线圈总匝数为1 900匝，原线圈匝数为1 100匝，接在如图乙所示的交流电源上，电压表为理想电表，则 ()A．交流电源电压瞬时值的表达式为u＝220sin 100πt VB．P向上移动时，电压表的示数变大，最大显示示数为380VC．P向下移动时，原、副线圈的电流之比减小D．P向下移动时，变压器的输入功率变大4.在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图乙所示，产生的交变电动势随时间变化规律的图象如图甲所示，已知发电机线圈内阻为 1.0，外接一只电阻为9.0的灯泡，则（）A．电压表V的示数为20VB．电路中的电流方向每秒改变5次C．灯泡实际消耗的功率为36WD．值电动势随时间变化的瞬时表达式为5.如图所示a、b间接入正弦交流电，理想变压器右侧部分为一火灾报警系统原理图，R2为热敏电阻，随着温度升高其电阻变小，所有电表均为理想电表，电流表A2为值班室的显示器，显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，R3为一定值电阻．当R2所在处出现火情时，以下说法中正确的是()A． V1的示数不变，V2的示数减小B． V1的示数减小，V2的示数减小C． A1的示数增大，A2的示数增大D． A1的示数减小，A2的示数减小6.小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势随时间的变化关系如图所示。
2019-2020年高考物理备考优生百日闯关系列专题19交变电流与传感器含解析
2019-2020年高考物理备考优生百日闯关系列专题19交变电流与传感器含解析本章内容实际上是电磁感应现象研究的继续及其规律的具体应用，在学习的过程中，要注意理论联系实际，要善于知识的迁移、综合和应用，本章主要围绕交变电流的产生、变化规律及表征交变电流的物理量这一中心展开，复习时需要注意的问题有：1.区分瞬时值、有效值、最大值、平均值.①瞬时值随时间做周期性变化，表达式为(从中性面开始计时).②有效值是利用电流的热效应定义的，即如果交流电通过电阻时产生的热量与直流电通过同一电阻在相同时间内产生的热量相等，则直流电的数值就是该交流电的有效值.用来计算电路中的电功率和电热.③最大值用来计算，是穿过线圈平面的磁通量为零时的感应电动势.④平均值是利用来进行计算的，计算电量时用平均值.2.理想变压器的有关问题，要注意掌握电流比的应用，当只有一原一副时电流比，当理想变压器为一原多副时，电流比关系则不适用，只能利用输入功率与输出功率相等来进行计算.同时掌握输入功率与输出功率的决定与被决定的关系.3.要了解远距离输电的基本模式，弄清输电的基本规律，正确设计出输电方案，更好地传送电能.4.对传感器部分：①应知道求解传感器问题的思路：传感器问题具有涉及的知识点多、综合性强、能力要求高等特点，而传感器的形式又多种多样，有的原理甚至较难理解.但不管怎样，搞清传感器的工作原理及过程是求解问题的关键.因此，求解时必须结合题目提供的所有信息，认真分析传感器所在的电路结构，这样才能对题目的要求作出解释或回答.另外，平时应多注意实际生产、生活中的一些实例，多一些思考，多动手，多查资料，开阔自己的视野，丰富自己的经验，达到学以致用、活学活用的目的.②特别注意加速度计与加速度传感器：加速度传感器实际上是变式加速度计，它将加速度信号转换为电压信号输出，该传感器可以制作成振动传感器(因为振动物体的加速度一般不为零)，振动传感器可以广泛地应用在报警、测量等领域(如汽车、摩托车防盗报警器等). 1．【xx•大连八中高三12月月考】如图，电源电动势为E，线圈L的直流电阻不计。
2020届高考物理专练：交变电流传感器(含答案)
2020届高考物理专练：交变电流传感器（含答案）专题：交变电流传感器一、选择题1、如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压及输电线的电阻Ｒ均不变．在用电高峰期，发电厂输出功率将增大，下列说法正确的是（）A．升压变压器副线圈中电流变小B．降压变压器副线圈中电流变小C．输电线上损耗的功率减小D．用户消耗的功率占发电厂输出总功率的比例减小【答案】D【解析】A中当发电厂输出功率增大时，根据P=UI知，输出电压不变，则升压变压器原线圈中的电流增大，则副线圈中的电流也增大．故A错误；B中当用电高峰期时，用电器增多，则降压变压器中电流也会变大，故B是错误的；C中升压变压器副线圈中的电流等于输电线中的电流，则输电线中的电流增大，根＝I2R知，输电线上损失的功率增大，故C也不对；D中用户消耗的功率据P损占发电厂输出总功率的比例，因为输电线上的电流增大，则电压损失△U增大，U2不变，所以用户消耗的功率占发电厂输出总功率的比例减小．故D正确。
2、如图甲所示，矩形线圈在匀强磁场中绕垂直于磁感线的中心轴OO′匀速转动，从图示位置开始计时，产生的感应电动势e随时间t的变化曲线如图乙所示．若线圈的转速变为原来的2倍，而其他条件保持不变，从图示位置转过90°开始计时，则能正确反映线圈中产生的电动势e 随时间t 的变化规律的图象是( )解析：选A ．由题图乙知，周期T ＝4 s ，感应电动势的最大值E m ＝1 V ，而感应电动势的最大值的表达式E m ＝NBSω＝NBS·2πT ．若仅把线圈的转速变为原来的2倍，则周期T′变为原来的12，即T′＝2 s ，而感应电动势的最大值E ′m 变为原来的2倍，即E ′m ＝2 V ，所以选项B 、C 错误；从图示位置转过90°开始计时，也就是t ＝0时线圈中产生的感应电动势应为0，所以选项A 正确，D 错误．3、右图是一种测定压力的电容式传感器,A 为固定电极,B 为可动电极,组成一个电容大小可变的电容器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁感应交变电流
夯基提能卷⑨立足于练题型悟技法——保底分
(本试卷满分95分)
一、选择题(本题包括8小题，每小题6分，共48分．在每小题给出的四个选项中，有的小题只有一个选项是正确的，有的小题有多个选项是正确的．全部选对的得6分，选不全的得3分，有选错或不答的得0分)
1．[2019·云南曲靖一中质检]物理学的发展丰富了人类对物质世界的认识，推动了科学技术的创新和革命，促进了物质生产的繁荣与人类文明的进步．下列表述正确的是( ) A．电磁感应现象是洛伦兹最先发现的
B．电动机是利用电磁感应原理，将机械能转化为电能
C．楞次最先发现了电流的磁效应
D．感应电流遵从楞次定律所描述的方向，这是能量守恒定律的必然结果
答案：D
解析：电磁感应现象是法拉第最先发现的，选项A错误；发电机是利用电磁感应原理，将机械能转化为电能的，选项B错误；奥斯特最先发现了电流的磁效应，选项C错误；电磁感应现象是闭合电路中产生了电流，是其他形式的能转化为电能，楞次定律是能量守恒定律在电磁感应现象中的具体体现，感应电流的磁场总要阻碍引起它的磁通量的变化，感应电流具有的以及消耗的能，必须从引起磁通量变化的外界获取，要在回路中维持一定的感应电流，外界必须消耗一定的能量，选项D正确．
2．[2019·上海普陀区模拟]某教室墙上有一朝南的钢窗，当把钢窗左侧向外推开时，下列说法正确的是( )
A．穿过窗框的地磁场的磁通量变大
B．穿过窗框的地磁场的磁通量不变
C．从推窗人的角度看，窗框中的感应电流方向是逆时针
D．从推窗人的角度看，窗框中的感应电流方向是顺时针
答案：C
解析：地磁场由南向北，当朝南的钢窗向外推开时，钢窗平面与磁场平行时，没有磁感
线穿过钢窗平面，穿过钢窗平面的磁通量为0.根据楞次定律，穿过窗框平面的磁通量减小，从推窗人的角度看，窗框中产生的感应电流的方向为逆时针，故选项C正确，A、B、D错误．
3．[2019·山西清徐中学模拟]在匀强磁场中，有两条平行金属导轨a、b，磁场方向垂直a、b所在的平面向下，c、d为串接有电流表、电压表的两金属棒，如图所示，两棒以相同的水平速度向右匀速运动，则以下结论正确的是( )
A．电压表有读数，电流表没有读数
B．电压表有读数，电流表也有读数
C．电压表无读数，电流表有读数
D．电压表无读数，电流表也无读数
答案：D
解析：当两棒以相同的水平速度向右匀速运动时，回路的磁通量不变，没有感应电流产生，电流表没有读数．电压表是由电流表改装而成的，核心的部件是电流表，没有电流，指针不偏转，电压表也没有读数．A、B、C错误，故D正确．
4.
[2019·山东泰安模拟]如图在竖直方向上的两个匀强磁场B1和B2中，各放入一个完全一样的水平金属圆盘a和b，它们可绕竖直轴自由转动．用导线将a盘中心与b盘边缘相连，b盘中心与a盘边缘相连．从上向下看，当a盘顺时针转动时( )
A．b盘总是逆时针转动
B．若B1、B2同向，b盘顺时针转动
C．若B1、B2反向，b盘顺时针转动
D．b盘总是顺时针转动
答案：C
解析：①若B1、B2都竖直向上，从上向下看，当a盘顺时针转动时，其半径切割磁感线，感应电流从a′→O→b′→O′→a′；b盘电流从b′→O′，根据左手定则，安培力沿逆时针方向(俯视)；②若B1、B2都竖直向下，从上向下看，当a盘顺时针转动时，其半径切割磁感线，感应电流从O→a′→O′→b′→O；b盘电流从O′→b′，根据左手定则，安培力沿
．电容器下极板电势高于上极板
3 Wb/s
2.0 V
如图所示，总电阻为R的金属丝围成的单匝闭合直角三角
边水平．圆形虚线与三角形
区域内有垂直纸面向里的匀强磁场，磁感应强度B随时间
边所受的安培力( )
多选)如图，理想变压器的原线圈与二极管一起接在
的交流电源上，副线圈接有R＝55 Ω的电阻，原、副线匝数比为：
＝
22
55
W＝
正确；电流表的读数为
如图所示为一理想变压器，其原线圈与副线圈的匝数比n1：n2＝：1，a、b、c、d 为4个完全相同的小灯泡，E为输出电压有效值恒定的交流电源，S为单刀双掷开关．已知当S向上闭合时，b、c、d三个小灯泡都能正常发光，则当S向下闭合时( ) A．4个小灯泡都能正常发光
B．4个小灯泡都比正常发光时要暗
C．a能正常发光，b、c、d比正常发光时要暗
D．b、c、d能正常发光，a比正常发光时要暗
答案：B
解析：设灯泡的额定电压为U，则电源的电压E＝3U，当S向下闭合时，设b、c、d灯泡两端的电压为U′，灯泡b、c、d中的电流均为I，则根据电流与匝数成反比可知a灯泡中的电流为I，则a灯泡两端的电压为U′，则E＝4U′，所以U′<U，灯泡两端的实际电压小于灯泡的额定电压，4个小灯泡都比正常发光时要暗，B正确．
二、非选择题(本题包括4小题，共47分)
9.
(11分)如图为一研究“电磁感应现象”的实验装置．
(1)将图中所缺的导线补接完整．
(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后：
①将小线圈迅速插入大线圈时，灵敏电流计指针将________(填“左偏”或“右偏”)．
②小线圈插入大线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针将________(填“左偏”或“右偏”)．
答案：(1)如图所示
(2)①右偏②左偏
解析：(2)大线圈中的磁通量增加时，产生的感应电流使灵敏电流计指针向右偏．①将小线圈迅速插入大线圈时，大线圈中的磁通量增加，灵敏电流计的指针向右偏；②将滑动变
轻质绝缘细线吊着一质量为m＝0.42 kg、边长为L
在线圈的中间位置以下区域分布着磁场，如图甲所示．磁场方向垂直纸面向里，磁感应强度大小随时间变化关系如图乙所示．
]边长为L的正方形区域内有垂直纸面向里的匀强磁场，穿过该区域的磁通量随时间变化的图象如图甲所示．将边长为
如图，在竖直面内有两平行金属导轨A′B′、C′
可在导轨上无摩擦地滑动．棒与导轨垂直，的左侧，两导轨之间有垂直纸面向外的匀强磁场，磁感应强度
两导轨与电路连接．电路中的两个定值电阻阻值分别为R＝4
在水平地面下有一条沿东西方向铺设的水平直导线，
定、强度较大的直流电流．现用一闭合的检测线圈(线圈中串有灵敏电流计，图中未画出
某一时刻t1突然断开开关S，则通过电流表的电流I随时间t变化的图线可能是( )
答案：D
解析：原先开关S闭合，电路处于稳定状态时，通过两电阻的电流大小分别为I1、I2，且由R1>R2可知I1<I2，断开开关，原来通过R1的电流I1立即消失，自感线圈阻碍自身电流变化，瞬间产生的感应电流I2流过电阻R1，其方向与原来流过电阻R1的电流方向相反，该电流逐渐减小最后为0.选项D正确，A、B、C错误．
3．[2019·江西抚州模拟](多选)电磁炉采用感应电流(涡流)加热的原理，通过电子线路产生交变磁场，把铁锅放在炉面上时，在铁锅底部产生交变的电流以加热食品等．它具有升温快、效率高、体积小、安全性好等优点．下列关于电磁炉的说法中正确的是( )
A．电磁炉面板可采用陶瓷材料，发热部分为铁锅底部
B．电磁炉面板可采用金属材料，通过面板发热加热锅内食品
C．电磁炉可以用陶瓷器皿作为锅具对食品加热
D．可以通过改变电子线路的频率来改变电磁炉的功率
答案：AD
解析：电磁炉面板如果用金属材料制成，使用电磁炉时，面板材料发生电磁感应要损失电能，电磁炉面板要用绝缘材料制作，发热部分为铁锅底部，如以陶瓷器皿等绝缘材料为锅体，则不能产生涡流，起不到加热作用，故A正确，B、C错误；锅体中涡流的强弱与磁场变化的频率有关，故D正确．
4.
[2019·四川成都七中诊断]如图，EOF和E′O′F′为空间一匀强磁场的边界，其中
在整个正方形导线框通过磁场的过程中，切割磁感线的边框为两竖直边框，
时刻穿过线框的磁通量为0.5 Wb
时刻线框中感应电动势为1.5 V
内通过线框横截面的电荷量为0.18 C
如图所示，一根直导体棒质量为
的光滑平行金属导轨上，并与之接触良好，
．[2019·广东肇庆模拟](多选)如图甲为风力发电机的简易模型．在风力的作用下，风叶带动与其固定在一起的永磁铁转动，风叶的转速与风速成正比．
生的电流如图乙所示．下列说法中正确的是( )
10 r/s
如图所示，有一个“”形铁芯上绕有两个线圈，
当线圈通电时产生的磁场都不能穿出铁芯，
金属导轨的一端接一个内阻为r的直流电源，撤去外力后导体棒仍能静止，如图乙，金属导轨的一端接一个阻值为R2的定值电阻，撤去外力让导体棒由静止开
mg R1＋rθ
BL m R1＋R2(3)
mg R1＋R2θ
B L2
回路中的电流为I
mg R1＋rθ
BL
时，产生的感应电动势m R1＋R2
.
mg R1＋R2θ
B L2
的同心圆形导轨固定在同一水平面内，一长为
置于圆导轨上面．BA的延长线通过圆导轨中心整个装置位于一匀强磁场中，磁感应强度的大小为
点之间接有一阻值为R的电阻
运动过程中产生的感应电动势E及运动到x＝0.8 m处电势差
CD从MN处运动到P点过程中拉力F与位置坐标x的关系式，并在图乙关系图象；
从MN处运动到P点的全过程产生的焦耳热．
—x图线与x轴所围成的图形的面积，
n1：n＝：10
放在导轨上，在水平外力
其速度随时间变化的规律是。
