BAS 楼宇自动化系统
BAS 楼宇自动化系统楼宇自动化系统（Building Automation System，简称BAS）是一种集中控制和监测建筑设备和系统的智能化系统。
该系统通过使用计算机网络和传感器技术，实现对建筑物内部的照明、空调、供电、安防、通信等设备的集中管理和控制，从而提高建筑物的能源效率、安全性和舒适度。
一、系统组成BAS 楼宇自动化系统主要由以下几个组成部分组成：1. 控制器：控制器是BAS系统的核心，负责接收和处理传感器的数据，根据预设的逻辑和算法，控制建筑设备的运行状态。
控制器可以是硬件设备，也可以是软件程序。
2. 传感器：传感器用于感知建筑内部的环境参数，如温度、湿度、光照强度、CO2浓度等。
传感器将收集到的数据传输给控制器，供其进行分析和决策。
3. 执行器：执行器是控制器的输出设备，用于控制建筑设备的运行状态。
比如，控制器可以通过执行器调节空调的温度，控制照明灯的开关等。
4. 用户界面：用户界面是BAS系统与用户进行交互的界面，可以是计算机上的软件界面、触摸屏、手机应用等。
用户可以通过界面监测建筑设备的运行状态，调整设备的参数等。
5. 通信网络：通信网络是连接BAS系统各个组成部分的基础设施，可以是有线网络或无线网络。
通信网络负责传输传感器采集到的数据，以及控制器的指令。
二、功能特点BAS 楼宇自动化系统具有以下功能特点：1. 能源管理：BAS系统通过对建筑设备的集中控制和优化调度，实现对能源的高效利用。
系统可以根据建筑内部的实时环境参数，自动调节照明、空调等设备的运行状态，以达到节能的目的。
2. 安全管理：BAS系统可以集成安防设备，如监控摄像头、门禁系统等，实现对建筑物的安全管理。
系统可以监测建筑内部的异常情况，并及时报警，保障建筑物的安全。
3. 舒适度管理：BAS系统可以根据建筑内部的环境参数，自动调节照明、空调等设备，提供舒适的室内环境。
用户可以通过用户界面调整设备的参数，满足个性化的需求。
什么是BAS

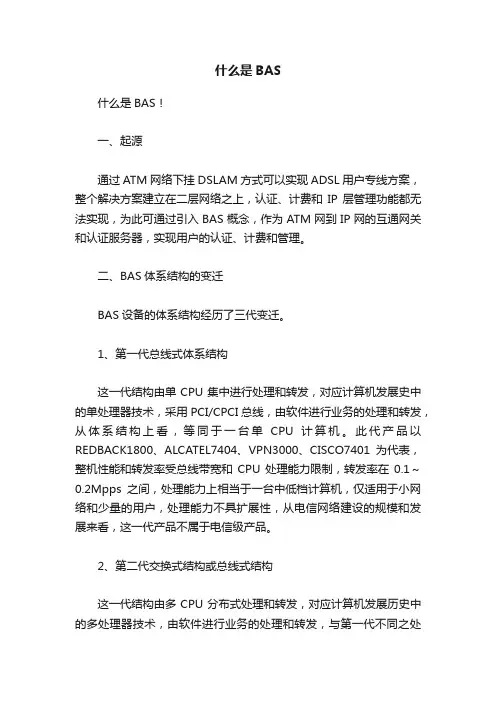

什么是BAS什么是BAS！一、起源通过ATM网络下挂DSLAM方式可以实现ADSL用户专线方案，整个解决方案建立在二层网络之上，认证、计费和IP层管理功能都无法实现，为此可通过引入BAS概念，作为ATM网到IP网的互通网关和认证服务器，实现用户的认证、计费和管理。
二、BAS体系结构的变迁BAS设备的体系结构经历了三代变迁。
1、第一代总线式体系结构这一代结构由单CPU集中进行处理和转发，对应计算机发展史中的单处理器技术，采用PCI/CPCI总线，由软件进行业务的处理和转发，从体系结构上看，等同于一台单CPU计算机。
此代产品以REDBACK1800、ALCATEL7404、VPN3000、CISCO7401为代表，整机性能和转发率受总线带宽和CPU处理能力限制，转发率在0.1～0.2Mpps之间，处理能力上相当于一台中低档计算机，仅适用于小网络和少量的用户，处理能力不具扩展性，从电信网络建设的规模和发展来看，这一代产品不属于电信级产品。
2、第二代交换式结构或总线式结构这一代结构由多CPU分布式处理和转发，对应计算机发展历史中的多处理器技术，由软件进行业务的处理和转发，与第一代不同之处在于任务的处理分布于多个CPU，多CPU并行处理技术是这一代产品的主流应用。
此代产品以CISCO6400、REDBACK10000、VPN5000、ALCATEL7411为代表，整机性能和转发率有很大提高，交换网端口向每个槽位分配带宽，转发率除了与该带宽有关之外，还与CPU的数量有密切相关，转发率在1~4Mpps之间。
另外，由于NAT功能由处理器进行处理，因此CPU转发和业务处理设备在NAT性能方面存在欠缺，可以得出结论：第一、二代产品的NAT性能受限，而第三代产品则不存在这一问题。
3、第三代交换式结构第三代交换式结构由分布式ASIC+RISC进行处理和转发，分布式网络处理器和ASIC芯片的应用是这一代产品最突出的特点。
BAS基础知识(精编文档).doc
【最新整理，下载后即可编辑】楼与自动化监测与控制系统基础知识目录1、BAS简介31.1、BAS的定义 31.2、BAS的功能及工作原理41.3、BAS的发展 52、常见名词72.1、相关词汇72.1.1、5A写字楼72.1.2、DDC控制器92.1.2.1、DDC的定义92.1.2.2、工作原理92.1.2.3、功能介绍102.1.2.4、DDC系统的费用及应用112.1.2.5、PLC与DDC的对比 142.1.3、PID控制 162.1.3.1、PID的定义及概述162.1.3.2、PID的用途182.1.3.3、PID系统的分类192.1.3.4、PID的调节方法202.1.3.5、PID控制器的参数整定222.1.3.6、PID控制的实现232.1.3.7、P 、I 、D 参数的预置与调整262.2、冷热源系统名词272.2.1、冷却塔272.2.1.1、定义272.2.1.2、分类272.2.1.3、工作原理282.2.1.4、冷却塔的危害 302.2.1.5、冷却塔风机的节能及安全控制分析302.2.1.6、冷却塔之补给水量计算说明342.2.2、电动蝶阀 352.2.2.1、结构和工作原理352.2.2.2、电动蝶阀基本特征352.2.2.3、电动蝶阀的优点和缺点362.2.2.4、施工、安装要点372.2.3、板式换热器372.2.3.1、板式换热器的定义372.2.3.2、板式换热器的特点382.2.3.3、板式换热器清洗402.2.4、制冷机432.2.4.1、制冷机的定义 432.2.4.2、制冷机的分类 432.2.4.3、制冷机的节能方法442.2.5、定压补气机组442.2.5.1、机组的作用452.2.6、全自动软水器452.2.7、分/集水器452.3、空调系统名词 461、BAS简介1.1、BAS的定义楼宇自动化系统（Building Automation System，简称BAS）以节约能源、集中管理、智能控制为目的，将建筑物或建筑群内的照明、空调、送排风、给排水、冷热源（热源与热交换、冷冻和冷却水）等设备或系统集成在一个控制系统内管理的综合性系统。
楼宇自控系统BAS概述
定义
• 楼宇自控系统就是将建筑物或建筑群内的变配电、照明、电梯、空调、供热、给排水、消 防等众多分散设备的运行、安全状况、能源使用状况及节能管理实行集中监视、管理和分 散控制的建筑物管理与控制系统，我们称之为： BAS（Building Automation System）。
楼宇自控系统
空调系统
给排水系统
变配电系统
照明系统
电梯系统
冷热源系统 空气处理系统
冷热源系统
——楼宇自控系统组成
冷热源系统
压缩式 制冷系统
吸收式 制冷系统
锅炉 热力系统
热交换器 热力系统
冷冻水 系统
冷却 系统
其它
空气处理系统
——楼宇自控系统组成
空气处理系统
空调 系统
新风 系统
变风量 系统
风机盘管 系统
➢ 安装于中央控制室的中央管理计算机具有显示、打印输出、丰富的软件管理和很强的数字 通信功能，能完成集中操作、显示、报警、打印与优化控制等任务，避免了常规仪表控制 分散后人机联系困难、无法统一管理的缺点，保证被控设备在最佳状态下运行。
基本功能
——楼宇自控系统概述
➢ 自动监视并控制各种机电设备的启、停，显示或打印当前运转状态。 ➢ 自动检测、显示、打印各种机电设备的运行参数及其变化趋势或历史数据。 ➢ 根据外界条件、环境因素、负载变化情况自动调节各种设备，使之始终运行于最佳状态。 ➢ 监测并及时处理各种意外、突发事件。 ➢ 实现对大楼内各种机电设备的统一管理、协调控制。 ➢ 能源管理：水、电、气等的计量收费，实现能源管理自动化。 ➢ 设备管理：包括设备档案、设备运行报表和设备维修管理等。
BAS(楼宇自控)全面介绍
冷凝器
x9
x3
M
M
M
x3
x3
x2
T
P
x4
冷冻水蝶阀
冷冻水供水温度、压力 水流状态 状态、手自动、故障、启停
FS
FS
FS
FS
旁通阀调节 冷冻水回水温度、压力、流量
分水器
M
T
P F
冷冻水泵
x12
x4
集水器
x1
x3
18
冷水机组工作原理-压缩式制冷
冷却水 循环
常温高压 液态
节 流 减 压 阀
低温低压 气液共存
24
室外
Outdoor
M
空调机组的监控
回风机 Return Fan
M
P
过滤网 Filter
AI
DI
AO
DO
x2 x1
回风阀、排风阀调节 新风阀调节
M
x1
x1
x3 x1
x1
x1
过滤器堵塞报警
P
启停控制 运行状态、故障报警、手/自动
风机压差
水阀调节 M
冷/热水
防冻开关
冷凝管 加热管 Cooling
Heating
