2020年山东省聊城一中高考物理模拟试卷(3月份) (含答案解析)
山东省2020届高考物理模拟试题三(含答案)
高考物理模拟试题三(时间：90分钟满分：100分 )一、选择题：（本题共12小题，每小题4分，共48分。
在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～12题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分。
）1.下列说法正确的是( )A.诊断甲状腺疾病时，给病人注射放射性同位素的目的是将其作为示踪原子B.23592U的半衰期约为7亿年，随着地球温度的升高，其半衰期将变短C.核反应过程中如果核子的平均质量减小，则要吸收能量D.结合能越大，原子中核子结合得越牢固，原子核越稳定2.如图，一粗糙绝缘竖直平面与两个等量异种点电荷连线的中垂线重合。
A、O、B为竖直平面上的三点，且O为等量异种点电荷连线的中点，AO=BO。
现有带电荷量为q、质量为m的小物块视为质点，从A点以初速度v0向B滑动，到达B点时速度恰好为0。
则( )A.从A到B，小物块的加速度逐渐减小B.从A到B，小物块的加速度先增大后减小C.小物块一定带负电荷，从A到B电势能先减小后增大D.从A到B，小物块的电势能一直减小，受到的电场力先增大后减小3. 如图所示，地球和行星绕太阳做匀速圆周运动，地球和行星做匀速圆周运动的半径r1、r2之比为r1：r2=1：4 ，不计地球和行星直接的相互影响。
此时地球和行星距离最近下列说法错误的是（）A.行星绕太阳做圆周运动的周期为8年B.地球和行星的线速度大小之比为1:2C.至少经过8/7年，地球和行星距离再次最近D.经过相同时间，地球、行星圆周运动半径扫过的面积之比为1:24.如图甲所示，一匝数N=10匝、总电阻R=7.5Ω、ad长L1=0.4m、ab宽L2=0.2m的匀质矩形金属线框静止在粗糙水平面上，线框的bc边正好过半径r=0.1m的圆形磁场的直径，线框的左半部分处于垂直线框平面向上的匀强磁场区域内，磁感应强度B0=1T，圆形磁场的磁感应强度为B，方向垂直线框平面向下，大小随时间变化规律如图乙所示，已知线框与水平面间的最大静摩擦力f=1.2N，π≈3，则( )A.t=0时刻穿过线框的磁通量大小为0.01Wb 太阳地球行星B.线框静止时，线框中的感应电流为0.2AC.线框静止时，ad 边所受安培力水平向左，大小为0.8ND.经时间t =2s ，线框开始滑动5.在光滑水平地面放置着足够长的质量为M 的木板，其上放置着质量为m 带正电的小物块（电荷量保持不变），两者之间的动摩擦因数恒定，且M >m ，空间存在足够大的方向垂直于纸面向里的匀强磁场。
2020年山东新高考模拟物理答案解析-2020山东模拟物理
山东省2020年普通高中学业水平等级考试（模拟卷）物理参考答案一、单项选择题1.【答案】B【解析】由质量数和电荷数守恒可得：4+14=m+1，2+7=8+n，解得：m=17，n=1。
2.【答案】D【解析】解除锁定前，两部分气体温度相同，体积相同，由PV=nRT可知b部分压强大，故活塞左移，平衡时V a<V b，P a=P b。
活塞左移过程中，a气体被压缩内能增大，温度增大，b气体向外做功，内能减小，温度减小，平衡时T a>T b。
3.【答案】A【解析】由排泥量和排泥管横截面积可求排泥速度v=1.4 m 3/s0.7 m2=2 m/s。
由P=Fv可求，F=Pv =1×107 W2 m/s=5×106 N。
4.【答案】D【解析】A选项，由质点P向动能增大的方向运动，则t=T/4时P点向平衡位置运动，即运动方向向下，可得该波沿x轴负方向传播，故A错。
B选项，图示t=T/4时刻Q点处在波谷，速度为0，小于P点的速度，故B错。
CD选项，t=3T/4时刻，移动波形图可知此时Q点位于波峰，P点在平衡位置下方，如右图虚线部分，此时P点向Y轴正方向振动，故正确选项为D。
5.【答案】A【解析】由开普勒第三定律可知：R 3T2=R03T02，所以R=√T2T023R。
6.【答案】C【解析】以最大初动能入射至电容器的电子经板间电场到达右侧极板速度刚好为0，说明电场力做负功，电场强度方向向右，右侧极板所带电荷为负电荷，且−eU=0−E k0，其中由电容器电压与电荷量的关系知 U =QC，由最大初动能与单色光入射频率的关系知E k0=ℎν−ℎν0 ；代入化简可得ν=ν0+Qe Cℎ。
7.【答案】D【解析】设介质中发生全反射的临界角为α，如图。
则由全反射临界角与α的关系可知：sinα=1n 。
由图，经多次全反射后从右端射出时，入射角和反射角满足关系：n =sinθsin (π2−α)。
联立两式可得n =√1+sin 2θ 。
2020年聊城市高考模拟考试理综物理部分高中物理
2020年聊城市高考模拟考试理综物理部分高中物理理科综合试卷物理部分讲明：本试题总分值240分，考试时刻150分钟。
第一卷〔必做，共88分〕第一卷二、选择题〔此题包括7小题，每题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分〕16．如以下图所示，在光滑水平面上放一物体B ，B 的上方再放一重为G 的物体A ，A 的左端系一与水平方向成θ角的绳子，绳的另一端系在墙上。
假设给B 物体施一逐步增大的水平力F ，但A 和B 仍保持静止。
那么A 对B 的压力将A ．逐步减小B ．逐步增大C ．保持不变D ．先不变然后逐步增大17．匀强电场中A 、B 、C 是一个三角形的三个顶点，AB 的长度为1m ，D 为中点，如以下图所示。
电场线的方向平行于△ABC 所在平面，A 、B 、C 三点的电势分不为14V 、6V 和2V 。
设场强大小为E ，一电荷量为6101-⨯C 的正电荷从D 点移到C 点电场力所做的功为W ，那么A ．m /V 8E J 108W 6≤⨯=-，B ．m /6V E J 106W 6>⨯=-， C ．m /V 8E J 108W 6>⨯=-， D ．m /V 6E J 106W 6≤⨯=-， 18．如以下图所示，电梯质量为M ，地板上放置一质量为m 的物体。
钢索拉着电梯由静止开始向上加速运动，当上升高度为H 时，速度达到v ，那么A ．地板对物体的支持力做的功等于221mvB ．地板对物体的支持力做的功等于221mv mgH +C ．钢索的拉力做的功等于MgH Mv +221 D ．合力对电梯M 做的功等于221Mv 19．在〝嫦娥一号〞奔月过程中，在月球上空有一次变轨是由椭圆轨道a 变为近月圆形轨道b ，如以下图所示，不计卫星质量变化。
在轨道b a 、的切点P 处，以下讲法正确的选项是A ．卫星运动的速度b a v v =B ．卫星受月球的引力b a F F =C ．卫星的加速度b a a a =D ．卫星的动能kb kaE E =20．有两个面积均为S 、电阻不同的单匝金属线圈分不放置在如以下图甲、乙所示的磁场中。
2020年山东省聊城一中高考物理模拟试卷
高考物理模拟试卷题号一二三四五总分得分一、单选题（本大题共5小题，共30.0分）1.在物理学发展过程中做出了重要贡献。
下列表述正确的是（）A. 开普勒测出了万有引力常数B. 爱因斯坦发现了天然放射现象C. 安培提出了磁场对运动电荷的作用力公式D. 卢瑟福提出了原子的核式结构模型2.一端装有定滑轮的粗糙斜面体放在地面上，A、B两物体通过细绳连接，并处于静止状态，不计绳的质量和绳与滑轮间的摩擦，如图所示．现用水平力F作用于物体B上，缓慢拉开一小角度，此过程中斜面体与物体A仍然静止．则下列说法正确的是（）A. 在缓慢拉开B的过程中，水平力F不变B. 物体A所受细绳的拉力一定变大C. 物体A所受斜面体的摩擦力一定变大D. 物体A所受斜面体的作用力的合力一定变大3.a、b两物体从同一位置沿同一直线运动,它们的速度图象如图所示,下列说法正确的是（）A. a、b加速时,物体a的加速度大于物体b的加速度B. 20秒时,a、b两物体相距最远C. 60秒时,物体a在物体b的前方D. 40秒时,a、b两物体速度相等,相距200 m4.卫星电话在抢险救灾中能发挥重要作用。
第一代、第二代海事卫星只使用地球同步卫星，不能覆盖地球上的高纬度地区。
第三代海事卫星采用地球同步卫星和中轨道卫星结合的方案，它由4颗同步卫星与12颗中轨道卫星构成。
中轨道卫星高度为10354千米，分布在几个轨道平面上（与赤道平面有一定的夹角），在这个高度上，卫星沿轨道旋转一周的时间为6小时。
则下列判断正确的是（）A. 中轨道卫星的角速度小于地球同步卫星B. 中轨道卫星的线速度小于地球同步卫星C. 如果某一时刻中轨道卫星、地球同步卫星与地球的球心在同一直线上，那么经过6小时它们仍在同一直线上D. 在中轨道卫星经过地面某点的正上方24小时后，该卫星仍在地面该点的正上方5.如图所示，电路中R1、R2均为可变电阻，电源内阳不能忽略．平行板电容器C的极板水平放置．闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是( )A. 增大R1的阻值B. 增大R2的阻值C. 增大两板间的距离D. 断开电键S二、多选题（本大题共4小题，共22.0分）6.有一种调压变压器的构造如图所示，线圈AB绕在一个圆环形的铁芯上，C、D之间加上输入电压，转动滑动触头P就可以调节输出电压。

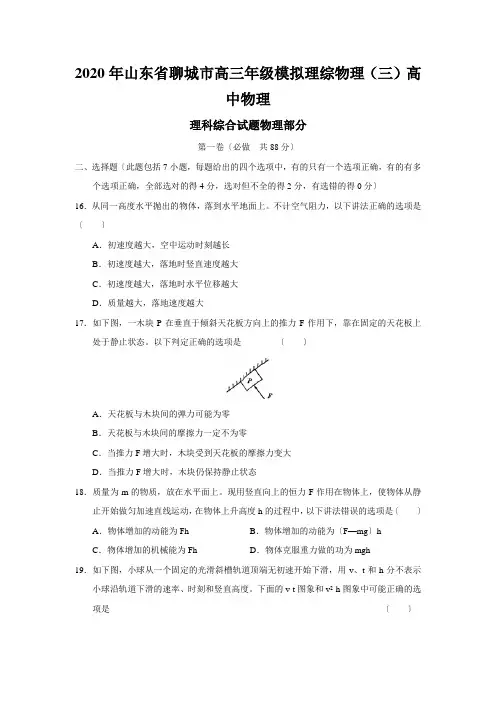

2020年山东省聊城市高三年级模拟理综物理(三)高中物理
2020年山东省聊城市高三年级模拟理综物理（三）高中物理理科综合试题物理部分第一卷〔必做共88分〕二、选择题〔此题包括7小题，每题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分〕16．从同一高度水平抛出的物体，落到水平地面上。
不计空气阻力，以下讲法正确的选项是〔〕A．初速度越大，空中运动时刻越长B．初速度越大，落地时竖直速度越大C．初速度越大，落地时水平位移越大D．质量越大，落地速度越大17．如下图，一木块P在垂直于倾斜天花板方向上的推力F作用下，靠在固定的天花板上处于静止状态。
以下判定正确的选项是〔〕A．天花板与木块间的弹力可能为零B．天花板与木块间的摩擦力一定不为零C．当推力F增大时，木块受到天花板的摩擦力变大D．当推力F增大时，木块仍保持静止状态18．质量为m的物质，放在水平面上。
现用竖直向上的恒力F作用在物体上，使物体从静止开始做匀加速直线运动，在物体上升高度h的过程中，以下讲法错误的选项是〔〕A．物体增加的动能为Fh B．物体增加的动能为〔F—mg〕hC．物体增加的机械能为Fh D．物体克服重力做的功为mgh19．如下图，小球从一个固定的光滑斜槽轨道顶端无初速开始下滑，用v、t和h分不表示小球沿轨道下滑的速率、时刻和竖直高度。
下面的v-t图象和v2-h图象中可能正确的选项是〔〕20．以下图为圆柱形区域的横截面，在该区域加沿圆柱轴线方向的匀强磁场。
带电粒子〔不计重力〕第一次以速度v 1沿截面直径入射，粒子飞磁场区域时，速度方向偏转60°角；该带电粒子第二次以速度v 2从同一点沿同一方向入射，粒子飞出磁场区域时，速度方向偏转90°角。
那么带电粒子第一次和第二次在磁场中运动的 〔 〕A ．半径之比为3：1B ．速度之比为1：3C ．时刻之比为2：3D ．时刻之比为3：221．如下图，质量为m 1的物体A 和质量为m 2〔m 2<m 1〕的物体B ，中间用劲度系数为k 的轻弹簧相连，把它们置于粗糙的水平面上〔μ≠0〕。
2020年山东省聊城市高三年级模拟(一)理综物理部分高中物理
2020年山东省聊城市高三年级模拟（一）理综物理部分高中物理理科综合试题物理部分本试卷分第一卷〔选择题〕和第二卷〔非选择题〕两部分，总分值240分，考试用时150分钟。
考试终止后，将本试卷、答题卡、答题纸一并交回。
答卷前，考生务必将自己的姓名、准考证号、考试科目款涂在试卷、答题卡和答题纸规定的地点。
第一卷〔必做共88分〕本卷须知：1．每题选出答案后，用2B铅笔把答题卡上对应的答案标号涂黑。
如需改动，用橡皮擦洁净以后，再涂写其他答案标号。
不涂答题卡，只答在试卷上不得分。
2．第一卷共22小题，每题4分，共88分。
二、选择题〔此题包括7小题，每题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分〕16．如下图是山区村民用斧头劈柴的剖面图，图中BC边为斧头背面，AB、AC边是斧头的刃面。
要使斧头容易劈开木柴，那么应使〔〕A．BC边短些，AB边也短些B．BC边长些，AB边短些C．BC边短些，AB边长些D．BC边长些，AB边也长些17．A、B是一条电场线上的两个点，一带负电的微粒仅在电场力的作用下以一定的初速度从A点沿电场线运动到B点，其v-t图象如图甲所示，那么这一电场可能是图乙中的〔〕18．关于做平抛运动的物体，以下讲法正确的选项是〔〕A．物体的速度跟时刻成正比B．重力对物体做功的功率跟时刻成正比C．任意两段相等的时刻内物体速度的增加量相同D．任意两段相等的时刻内物体动能的增加量相同19．如下图，在光滑的固定斜面上，一物体在沿斜面向上的恒力F作用下沿斜面下滑，在物体下滑过程中，以下讲法正确的选项是〔〕A．物体的机械能一定减小B．物体的机械能一定增大C．物体的机械能可能增大也可能减小D．物体的动能可能增大也可能减小20．小型水力发电站的发电机有稳固的输出电压，先通过电站邻近的升压变压器升压，然后通过输电线路把电能输送到远处用户邻近的降压变压器，降低电压后再输送至各用户。
2020届山东卷高考仿真模拟物理试卷含答案
误。
2. 【答案】D
【解析】将匀变速直线运动位移公式
x
v0t
1 2
at 2
，两边同除以
t
可得
x t
v0
1 2
at
，对比
x t
t
图线可知，箱子的初速度 v0
3
m/s ，
图线斜率为 1 a 0.5 m/s2 ，箱子运动的加速度 a 1 m/s2 。由牛 2
顿第二定律，恒力 F ma 1 N ，A 错误；箱子的初动量为 p0
汽车从 Q 点运动到 S 点过程中，重力沿圆 弧切线方向的分力一
直增大，其牵引力 F f mg sin ，一直减小，所以汽车从 P
点运动到 S 点过程中.其牵引力一定一直减小，D 正确。
4. 【答案】C
【解析】由光路图可知玻璃体对 B 光的折射率大于对 A 光的折
射率.由此可知 B 光的频率大于 A 光的频率，光的频率越小则波
1 mv2 2
（2 分）
又Wf
mg
cos
60° h sin 60°
mgxBC
1 mgh （2 分） 2
解得 v gh （1 分）
（2）由 CD 2DE 可知，抛出玩具熊后小孩的水平位移与玩具
熊的水平位移之比为 x1∶x2 2∶3 （1 分）
由
y x
tan 45°可得竖直位移之比为
y1∶y2
v2
4a1t
4 5
a2t
，C
正确；最后一个时
间
t
内，质点的位移大小为
x'
x1
x2
3 2
a1t 2
，路程
s
1 2
a1t
1t 5
2020年山东省聊城市高考模拟试卷(一)理综物理部分高中物理
2020年山东省聊城市高考模拟试卷（一）理综物理部分高中物理理科综合能力物理部分本试卷分第一卷〔选择题〕和第二卷〔非选择题〕两部分，总分值240分。
考试时刻150分钟。
考试终止后，将本试卷、答题卡、答题纸一并交回。
答卷前，考生务必将自己的姓名、准考证号、考试科目填涂在试卷、答题卡和答题纸规定的地点。
第一卷〔必做共88分〕本卷须知：1．每题选出答案后，用2B铅笔把答题卡上对应的答案标号涂黑。
如需改动，用像皮擦洁净以后，再涂写其他答案标号。
不涂答题卡，只答在试卷上不得分。
2．第I卷共22小题，每题4分，共88分。
二、选择题〔此题包括7小题，每题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分〕16．如下图，晾晒衣服的绳子两端分不固定在两根竖直杆上的A、B两点，绳子的质量及绳与衣架挂钩间摩擦均忽略不计，衣服处于静止状态。
假如保持绳子A端、B端在杆上的位置不变，将右侧杆平移到虚线位置，稳固后衣服仍处于静止状态。
那么〔〕A．绳子的弹力变大B．绳子的弹力不变C．绳对挂钩弹力的合力变小D．绳对挂钩弹力的合力不变17．2008年9月25日我国成功发射了〝神舟七号〞载人飞船，随后航天员圆满完成了太空出舱任务并开释了伴飞小卫星，假设小卫星和飞船在同一圆轨道上，相隔一段距离一前一后沿同一方向绕行。
以下讲法正确的选项是〔〕A．由飞船的轨道半径、周期和引力常量，能够算出飞船质量B．小卫星和飞船的加速度大小相等C ．航天员踏在飞船表面进行太空闲逛时，对表面的压力等于航天员的重力D ．飞船只需向后喷出气体，就能够和小卫星对接18．垂直于纸面的匀强磁场区域宽度为d ，一个电子以速度v 沿图示方向垂直磁场方向及磁场边界射入该区域，恰好不能飞过场区。
采取如下哪些方法，可能使该电子飞到场区右侧 〔 〕A ．增大磁感应强度B ．改变v 的方向C ．减小dD ．将磁场反向19．学校的变压器把电压为1000V 的交流电降压为t u π100sin 311=〔V 〕后供给各教室，输电线的零线b 上保持零电势不变，而火线a 上的电势随时刻周期性变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020年山东省聊城一中高考物理模拟试卷（3月份）一、单选题（本大题共5小题，共30.0分）1.下列表述正确的是()A. 牛顿发现了万有引力定律并且通过实验测出了引力常量B. 在赤道上发射同一卫星时，向东发射比向西发射消耗的能量要多些C. 在不同情况下静摩擦力可能对物体做正功，也可能对物体做负功D. 在国际单位制中，力学的基本单位有牛顿、米和秒2.如图，悬挂甲物体的细线拴牢在一不可伸长的轻质细绳上O点处；绳的一端固定在墙上，另一端通过光滑定滑轮与物体乙相连。
甲、乙两物体质量相等。
系统平衡时，O点两侧绳与竖直方向的夹角分别为α和β.若α=70°，则β等于()A. 45°B. 55°C. 60°D. 70°3.图示为物体A、B运动的v−t图象．已知在t=5s末两物体相遇，由图可知()A. 在05s内，两物体的平均速度相同B. 在3s5s内，A的加速度是B的加速度的2倍C. 在t=0时刻，A、B相距27.5mD. 保持A、B的加速度不变，5s之后，A、B还可能相遇4.中国某民营航天企业欲发射20颗卫星组建卫星星座，首星于2019年7月发射。
首星、同步卫星和月球绕地球的转动均可视为匀速圆周运动，它们沿轨道运行的速率分别为v1、v2、v3，它们沿轨道运行的周期分别为T1、T2、T3.已知它们的轨道半径依次增大，由此可以判定()A. T1>T2>T3B. T3>T1>T2C. v1>v2>v3D. v3>v1>v25.如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置。
A板与静电计金属球相连，静电计的外壳和B板接地，闭合电键S电路达到稳定时，静电计指针偏转一定角度。
此时，在A、B板间有一点电荷q(带电量很小)静止在P点，则()A. 增大R1的阻值，点电荷q保持不动，但静电计指针偏角减小B. 增大R2的阻值，点电荷q保持不动，但静电计指针偏角减小C. 增大两板间的距离，点电荷q向下运动，但静电计指针偏角不变D. 断开电键S，A板不动，将B板向下移动时，点电荷q保持不动二、多选题（本大题共4小题，共22.0分）6.如图是某型号手机充电器里的变压器(可视为理想变压器)，当a、b端接220V交流电时，c、d端输出4.2V交流电，则充电器正常工作时()A. 通过a、b端的电流小于通过c、d端的电流B. 连接a、b端的线圈匝数小于连接c、d端的线圈匝数C. 连接a、b端的线圈匝数大于连接c、d端的线圈匝数D. 通过a、b端的电流频率等于通过c、d端的电流频率7.如图所示，质量为m、带正电的小球，在竖直向上的匀强电场中的A点由静g(g为重力加速度)的加速度竖直向下下降高度为h到达B 止开始释放，以12点．空气阻力不计，则在此过程中，下列说法正确的是()mgℎA. 小球重力势能减少了12B. 小球动能增加了mghmgℎC. 小球克服电场力做功为12mgℎD. 小球机械能减少了128.如图所示，在纸面内半径为R的圆形区域中充满了垂直于纸面向里的匀强磁场。
a、b、c三个带电粒子以相同的动能从M点沿着直径MON方向垂直射入磁场，运动轨迹如图所示，并从P、Q两点离开。
已知P、Q、O(圆心)三点共线，直径MON、POQ夹角为θ=60°(如图)，|q a|：|q b|：|q c|=1：2：1，m a<m b<m c，t a、t b、t c分别为a、b、c三个粒子在磁场中运动的时间。
不计粒子的重力，下列说法正确的是()A. a一定带负电，b可能带正电B. a、b从P点射出，c从Q点射出C. m a：m b：m c=1：4：9D. t a：t b：t c=1：4：99.在用油膜法估测分子大小的实验中所用油酸酒精溶液的浓度为每104mL溶液中含纯油酸6mL，且1mL溶液为75滴。
现取1滴液滴入浅水盘里，待水面稳定后，将玻璃板放在浅盘上描绘出油酸膜的轮廓形状，再把玻璃板放在边长为1cm的坐标纸上，其形状如图所示。
关于该实验的下列说法正确的是()A. 油酸膜的面积约为110cm2B. 油酸分子的直径约为7.3×10−10mC. 用滴管吸取油酸酒精溶液，应将滴管移到水面中央挨着水面处滴入溶液D. 若某次实验中数油膜面积时将不足一格的也都按一格计算，其结果一定偏大E. 若某次实验中油酸未完全分散开就绘制轮廓线，计算的结果一定偏大三、填空题（本大题共1小题，共4.0分）10.如图甲所示，一列简谐横波沿x轴正方向传播，t=0.2s时刚好传播到x1=4m处．波源在坐标原点，其振动图象如图乙所示，则这列波的波速为______ m/s.从甲图所示时刻起，再经______ s，x2=42m处的质点P第一次处于波峰．四、实验题（本大题共2小题，共18.0分）11.某同学用如图所示的装置，探究共点力合成的规律．ABCD为竖直平板，E、F两处固定了摩擦不计的轻质滑轮，滑轮的轴保持水平，所用绳子的质量可不计．第一次实验，当装置平衡时，记下绳子的结点D和三段绳子拉力=的______ 和对应钩码的数目，数据如图所示，如果“力的平行四边形定则”成立，则sinβsinα______ ；第二次实验，仅把右侧滑轮F的位置移动到图中的G点，待稳定后，∠EOF将______ (选填“变大”、“变小”或“不变”)．12.某同学想要描绘标有“3V1.8W”小灯泡L的U−I图像，要求测量数据尽量准确，绘制曲线完整，可供该同学选用的器材除开关、导线外，还有：电源(电动势为4.5V，内阻约为1Ω)电压表V(量程为0∼3V，内阻约为3kΩ)电流表A(量程为0∼200mA，内阻等于20Ω)滑动变阻器R1(阻值为0∼10Ω，额定电流为2A)定值电阻R2(阻值为2kΩ)定值电阻R3(阻值为10Ω)(1)请从上面电路图中选择符合本实验的电路图__________．(2)上问中电路图里的定值电阻R，需要从所给器材中选择定值电阻___________．(3)该同学描绘的小灯泡的U−I图像如图所示，若将两只相同的灯泡并联后与电动势为3V，内阻为2.5Ω的电源组成闭合回路，则每只小灯泡实际消耗的功率为___________W(结果保留三位有效数字)．五、计算题（本大题共4小题，共40.0分）13.如图，长L1、宽L2的矩形线圈电阻为R，处于磁感应强度为B的匀强磁场边缘，线圈平面与磁感线垂直．将线圈以速度v向右匀速拉出磁场的过程中，求：(1)拉力大小F；(2)线圈中产生的热量Q；(3)通过线圈某一截面的电荷量q．14.如图所示竖直面内一固定的倾斜轨道与一足够长的水平轨道通过一小段光滑圆弧平滑连接，小球B静止于水平轨道的最左端，小球A在倾角=37°倾斜轨道上从静止开始下滑，一段时间后与v，A碰前速度的大小为v，A返回倾斜轨道上，B球发生对心弹性碰撞，B球被碰后速度大小为14已知A的质量为m，sin37=0.6，cos37°=0.8，不计小球体积和空气阻力，小球A经过斜面底端无能量损失。
(1)求小球B的质量；(2)已知两小球与轨道间的动摩擦因数均相等，一段时间后A刚好能与B再次碰上，求小球与倾斜轨道间的动摩擦因数。
15.内燃机汽缸里的混合气体，在吸气冲程之末，温度为50℃，压强为1.0×105Pa，体积为0.93L，在压缩冲程中，把气体的体积压缩为0.155L时，气体的压强增大到1.2×106Pa.求这时混合气体的温度升高到多少摄氏度？16.如图所示，半圆形玻璃截面的圆半径OA=R，一束细激光束平行于半径OD且垂直于平面AB射到半圆形玻璃上的C点．穿过玻璃后光线．交OD的延长线于P点．已知玻璃材料对激光束的折射率为√3，OC=R2①画出该激光束传播过程的光路图；②求OP两点的距离．-------- 答案与解析 --------1.答案：C解析：解：牛顿根据行星的运动规律推导出了万有引力定律，经过100多年后，由英国物理学家卡文迪许利用扭秤装置巧妙的测量出了两个铁球间的引力，从而第一次较为准确的得到万有引力常量；故A错误．B、在赤道上发射同一卫星时，向东发射比向西发射相对于地面的初速度较大，即具有较大的动能，所以消耗的能量要少些，故B错误．C、在不同情况下静摩擦力可能对物体做正功，也可能对物体做负功，故C正确．D、在国际单位制中，力学的基本单位有千克、米和秒．故D错误．故选C．万有引力定律是牛顿运用开普勒有关行星运动的三大定律，结合向心力公式和牛顿运动定律，运用其超凡的数学能力推导出来的，因而可以说是牛顿在前人研究的基础上发现的．经过100多年后，由英国物理学家卡文迪许利用扭秤装置巧妙的测量出了两个铁球间的引力，从而第一次较为准确的得到万有引力常量．在赤道上发射同一卫星时，向东发射比向西发射相对于地面的初速度较大．在不同情况下静摩擦力可能对物体做正功，也可能对物体做负功，也有可能不做功．在国际单位制中，力学的基本单位有千克、米和秒．本题考查了物理学史，记清每位物理学家的贡献是解题的关键．2.答案：B解析：解：由于甲、乙两物体质量相等，则设它们的质量为m，对O点进行受力分析，下面绳子的拉力mg，右边绳子的拉力mg，左边绳子的拉力F，如下图所示：因处于静止状态，依据力的平行四边形定则，则有：竖直方向：mgcos70°+Fcosβ=mg水平方向：mgsin70°=Fsinβ因α=70°，联立上式，解得：β=55°，故B正确，ACD错误；故选：B。
对O点进行受力分析，依据平衡条件，结合力的平行四边形定则，及三角函数，列式即可求解。
考查受力平衡的应用，掌握力的平行四边形定则的内容，注意三角函数的正确列式，本题由于夹角是不特殊值，直接计算增加题目的难度，可通过特殊值代入法，即可求解。
3.答案：C解析：【分析】本题考查图像问题，是高中热门考点之一。
解决此类问题需掌握图像题基本解题方法，vt图像斜率代表加速度，面积代表位移。
【解答】A.0−5s，s A=12×10×(5−3)m=10m；s B=12×(5+10)×5m=37.5m，两物体位移不相等，平均速度不相等。
A错误。
B.斜率代表加速度，a A=105−3m/s2=5m/s2，a B=10−55m/s2=1m/s2，故B错误。
C.已知在t=5s末两物体相遇，在t=0时刻，AB相距37.5m−10m=27.5m。
故C正确。
D.保持A、B的加速度不变，5s之后，A、B相距越来越远。
D错误。
故选C。
4.答案：C解析：【分析】根据万有引力提供向心力，列出等式，分别表示出速度和周期的表达式，根据表达式即可得到半径变化之后，速度和周期的大小关系。
