CAT C18发动机培训
推荐CAT柴油发动机培训教材ppt课件
5. 涡轮增压器中的涡轮
6. 进气口 7. 排气口
COSL-油田生产事业部 PL19-3项目组
一、发动机的组成及四大系统示意图－排气系统 保养要点
• • • • • 每周检查空气滤清器指示器，出现红色指示段时更换空气滤清器。 每年更换空气滤清器；检查/调整气门间隙。 每天检查空气滤清器指示器 每250小时清洗/更换空气滤清器 当新的发电机组第一次用到250小时，要求检查/调整气门间隙
COSL-油田生产事业部 PL19-3项目组
一、发动机的组成及四大系统示意图－排气系统1 尾气
后冷器
燃烧室
活塞
空滤
空气吸入口
尾气
压气叶片
涡轮增压器
涡轮叶片
COSL-油田生产事业部 PL19-3项目组
一、发动机的组成及四大系统示意图－排气系统2
1.排气歧管
2. 进气歧管和后冷器
3. 发动机气缸 4. 涡轮增压器中的压气轮
•
• • • • • • •
COSL-油田生产事业部 PL19-3项目组
二、发动机启动步骤
启动前检查：
为使您的发动机得到最长的使用寿命，在起发动机以前，进行一次彻底检查。
1、察看润滑油或冷却液有无泄漏、有无松动的螺栓和脏物堆积，清除任何脏物。
2、护罩必须正确就位，修理损坏的护罩、更换丢失的护罩。 3、确保转动零件周围无障碍物。
不同的CAT发动机型号：3208，3304, 3306，3406, 3408, 3412，3508, 3512, 3516
COSL-油田生产事业部 PL19-3项目组
一、发动机的组成及三大系统示意图 涡轮增压 排气总成
空气滤芯
进气总成
缸头
喷油嘴 缸体

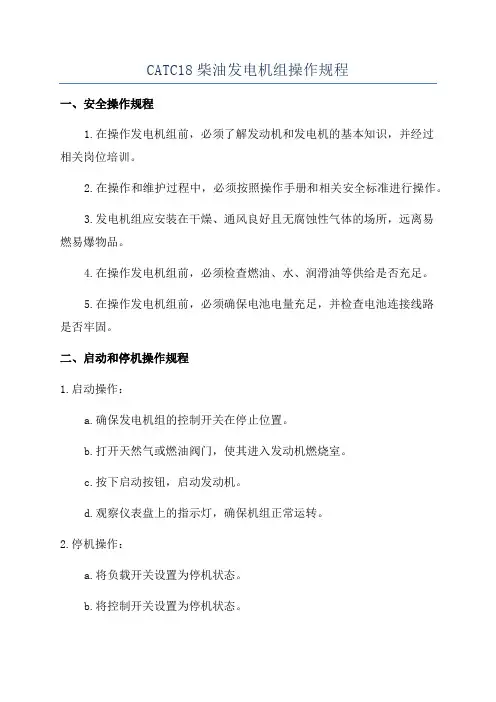

CATC18柴油发电机组操作规程
CATC18柴油发电机组操作规程一、安全操作规程1.在操作发电机组前，必须了解发动机和发电机的基本知识，并经过相关岗位培训。
2.在操作和维护过程中，必须按照操作手册和相关安全标准进行操作。
3.发电机组应安装在干燥、通风良好且无腐蚀性气体的场所，远离易燃易爆物品。
4.在操作发电机组前，必须检查燃油、水、润滑油等供给是否充足。
5.在操作发电机组前，必须确保电池电量充足，并检查电池连接线路是否牢固。
二、启动和停机操作规程1.启动操作：a.确保发电机组的控制开关在停止位置。
b.打开天然气或燃油阀门，使其进入发动机燃烧室。
c.按下启动按钮，启动发动机。
d.观察仪表盘上的指示灯，确保机组正常运转。
2.停机操作：a.将负载开关设置为停机状态。
b.将控制开关设置为停机状态。
c.关闭天然气或燃油阀门，切断燃料供给。
d.等待发动机冷却，停止运转，然后关闭发动机。
三、运行操作规程1.在发电机组运行期间，定期检查仪表盘上的各种指示灯，确保机组正常运转。
2.根据操作手册中的规定，定期检查发电机组的润滑油、水位和冷却液。
3.定期清洁发电机组的滤芯和空气滤清器，确保其畅通无阻。
4.同时监控发电机组的温度和压力指示，确保运行在安全范围内。
5.定期检查发电机组的电池电量，确保电量充足。
6.定期检查发电机组的接线端子，确保连接牢固。
四、维护操作规程1.定期更换发电机组的滤芯和空气滤清器。
2.定期清洗发电机组的散热器和冷却系统。
3.定期更换发电机组的润滑油和冷却液。
4.定期检查发电机组的电线、插头和接线端子，确保没有松动或腐蚀。
5.定期检查发电机组的传动系统和风扇带，确保其良好运转。
6.定期进行发电机组的维护保养，如清洗和润滑。
以上是CATC18柴油发电机组的操作规程，按照这些规程进行操作和维护，可以确保发电机组的安全、稳定运行。
同时，还应遵循相关的操作手册和安全标准，以保证操作和维护的正确性和有效性。

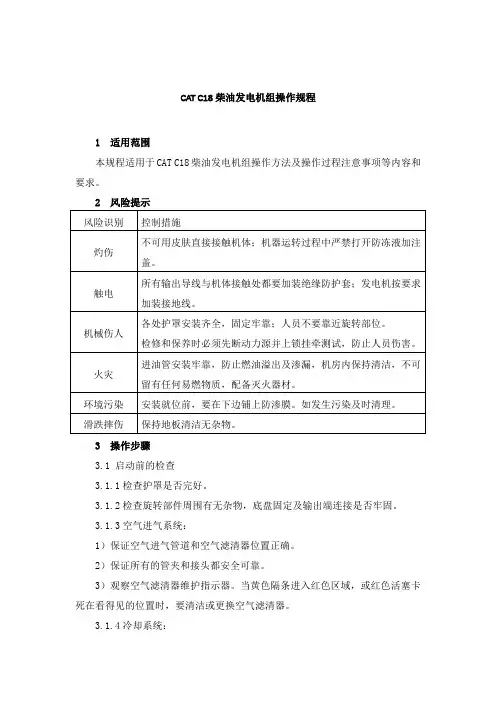

CAT C18柴油发电机组操作规程
CAT C18柴油发电机组操作规程1 适用范围本规程适用于CAT C18柴油发电机组操作方法及操作过程注意事项等内容和要求。
2 风险提示3 操作步骤3.1 启动前的检查3.1.1检查护罩是否完好。
3.1.2检查旋转部件周围有无杂物，底盘固定及输出端连接是否牢固。
3.1.3空气进气系统：1）保证空气进气管道和空气滤清器位置正确。
2）保证所有的管夹和接头都安全可靠。
3）观察空气滤清器维护指示器。
当黄色隔条进入红色区域，或红色活塞卡死在看得见的位置时，要清洁或更换空气滤清器。
3.1.4冷却系统：1）检查冷却系统是否泄漏或接头是否松动。
2）检查冷却系统软管是否断裂，管夹是否松动。
3）检查水泵是否有泄漏现象。
4）检查风扇传动带是否断裂和磨损。
5）检查冷却液液位，必要时加入冷却液。
3.1.5发电机：1）进行发电机所需的所有保养。
2）保证主电路断路器处于断开位置。
3.1.6电器系统：1）检查导线是否有接头松动、磨损。
2）保证接地牢靠。
3.1.7燃油系统：1）检查燃油管是否有接头松动和泄漏。
保证燃油管妥善地夹好。
2）保证燃油罐到发动机油路畅通（必要时排空气）。
3.1.8润滑系统：1）检查发动机曲轴箱机油油位，维持此油位在“ADD（加）”和“FULL（满）”刻度之间。
2）检查下列部件是否有泄漏：曲轴密封、曲轴箱、机油滤清器、回油孔塞、传感器和气门罩。
3）检查曲轴箱通气孔上的管道、T形连接件和夹子。
3.1.9起动系统：1）检查电瓶电源24VDC，开关正常。
右侧发电机输出开关Q1，处于“OFF”位置，VFD房辅助发电机断路器处于“OFF”位置。
2）检查油水分离器是否良好，油雾器油量是否适当。
3）检查起动马达有无松动。
4）检查仪表和控制面板是否处于良好状态。
5）将关机和报警组件复位。
3.2 寒冷气候下的起动3.2.1发动机在温度低于16℃时，利用水套水加热器把水加热到32℃左右。
3.2.2在环境温度0℃以下时可使用辅助起动液起动。
《Caterpilar C18工业发动机操作和保养手册》
产品：INDUSTRIAL ENGINE型号：C18 INDUSTRIAL ENGINE WJH配置： C18 Industrial Engine WJH00001-UP操作和保养手册C18 工业用发动机媒体编号 -SCBU7899-02 发布日期 -02/01/2008 更新日期 -02/04/2009前言文献资料本手册包含安全事项、操作说明、润滑和保养资料。
本手册应存放在靠近发动机的一个文件夹内或文件存放处。
阅读、分析本手册并将它与文件和发动机资料放在一起。
英语是所有卡特彼勒出版物的主要语言。
使用英语便于翻译并与电子媒体输出一致。
本手册中的某些照片和图示上显示的细节或选装部件可能与您发动机上的有所不同。
为了说明方便，一些护罩和盖板可能已经拿掉。
产品设计的不断改进和发展可能对发动机有所改变，而这些改变可能未编入本手册中。
当您对发动机或本手册有任何疑问时，请向您的卡特彼勒代理商咨询最新的资料。
安全安全部分列出了基本的安全注意事项。
此外，本部分还标出了各种危险情况和警告内容。
在操作、润滑、保养和修理本发动机以前，要阅读并弄懂列在安全部分上的基本注意事项。
操作在本手册中指出的操作方法是最基本的。
它们能帮助操作人员提高技术和技能从而更有效、更经济地运转发动机。
当操作人员获得发动机知识和掌握其性能后，操作技巧和方法将得到提高。
操作部分是供操作人员参考的，各种照片和图示指导操作人员进行发动机的检查、起动、运行和停机。
本部分还包含电子诊断方面的论述。
保养保养部分是对发动机维护的指南。
附有插图的逐步说明是按燃油消耗量、工作小时和（或）日历时间保养周期。
保养周期表中的项目参阅后面的详细说明。
采用燃油消耗量或工作小时数确定保养周期。
如果按日历时间可提供更方便的计划周期，并与工时计的读数相近，则可用日历周期（每日、每年等）替代工时计周期。
应按保养周期表中指出的相应间隔期进行推荐的保养。
发动机的实际工作环境也会影响保养周期。
cat发动机培训教程PPT课件
C-9 缸套
32 9/28/2020
中间承载式湿式缸套设计， 可以使活塞的活塞环槽的 位置更高，提高了燃油经 济性，降低了排放。
淬硬的缸套，更加光滑的 缸壁，更高强度的灰口铸 铁提高了寿命。
可更换的缸套更方便于维 修。
C9连杆
33 9/28/2020
该图显示的是断裂的连 杆。连杆是在加工过程 中故意让其断裂的，目 的是为了防止连杆的两 个接触面不会被腐蚀或 产生侧移。
注意：在拆装连杆时避 免造成两个接触面的损 坏。如果两个接触面有 任何一处损坏都应该更 换新的连杆。如果损坏 接触面，造成轴承的变 形，会引起滑动轴承在 连杆大端转动。
活塞
34 9/28/2020
在安装时注意： 1、第一、二道气环上有“UP-1”和”UP-2” 的一面朝上。 2、在安装油环时，使弹簧的开口和外面环的 开口错开180度。 3、安装活塞环时，三道环的开口错开120度。
21 9/28/2020
压力开始上升
喷油器开启状态
喷射前
推杆在摇臂的作用下向下运动，柱塞下腔的油被压缩。 柱塞下腔的油有两个出路，一个是从喷油嘴处流到气 缸燃烧室中，但是电磁阀此时没有通电，处于开启状 态，柱塞下腔的油建立不起压力不能够打开喷油嘴； 另一个是从电磁阀处流走，电磁阀此时没有通电，处 于开启状态，柱塞下腔的油会全部从电磁阀处流走。
11 9/28/2020
12 9/28/2020
C13技术参数
13 9/28/2020
A-----排气门 B-----进气门
发动机缸径. . . 130.0 mm 发动机行程 . . . 157.0 m 排量 . . . 12.5L 气缸排列方式 . . . 直列 每缸气门数 . . . 4 进气门间隙. . . . 0.38 mm (0.015 inch) 排气门间隙. . . . 0.64 mm (0.030 inch) 点火次序 (喷油顺序) . . . 1, 5, 3, 6, 2, 4
2024年度-卡特CATC发动机中文培训概要PPT教案
机油检查
检查机油液位及质量，定期更 换机油以保持发动机良好润滑 。
燃油系统检查
检查燃油管路、滤清器及喷油 嘴等部件，确保燃油系统畅通 无阻。
23
润滑油品选用建议
01
根据发动机型号及 使用条件，选择适 当粘度等级的润滑 油。
02
建议使用高品质合 成机油，以提高发 动机的耐磨性和抗 高温性能。
03
在严寒地区使用的 发动机，应选择低 温流动性好的润滑 油。
。
03
定期检查安全防护装备
安全防护装备在使用过程中可能会磨损或损坏，应定期进行检查和更换
，确保其有效性。
29
THANKS
感谢观看
30
16
排放指标及环保要求
排放指标
主要包括一氧化碳（CO）、碳氢化合物（HC）、氮氧化 物（NOx）和颗粒物（PM）等有害物质的排放量。
环保要求
各国针对发动机排放制定了相应的法规和标准，要求发动 机制造商采取措施降低排放，以满足环保要求。例如，采 用先进的燃烧技术、增加尾气处理装置等。
未来趋势
随着环保意识的提高和技术的进步，未来发动机的排放要 求将更加严格，零排放或超低排放将成为发展趋势。
准备必要的工具和装备
在操作前，应准备好必要的操作工具和安全防护装备，如手套、安 全帽、护目镜等。
27
操作过程中注意事项提醒
严格遵守操作规程
在操作卡特CATC发动机时，应严格遵守相关的操作规程和安全规范，避免发生意外事故 。
注意观察发动机运行状态
在操作过程中，应时刻注意观察发动机的运行状态，如温度、压力、声音等，及时发现并 处理异常情况。
04
定期更换润滑油， 避免使用过期或变 质的油品。
CATC18发动机培训
C18 ACERTTM ADEMTM A4 Benefits
▪ 机器电子调速
– 全程调速器
▪ 动力输出控制
– 允许设定一个恒定的机器转速
▪ 可编程的功率
– 通过ET及工厂密码改变
▪ 油门输入方案
– 和C-15一样
Core Engine Air Inlet Control Cooling Exhaust Fuel Lube Power Take-Offs General Attachments
Model Rated Power;
C Rating Max RPM
排量 缸径 冲程
Size (L x W x H) 重量
功率密度
C18 ACERTTM
522 kW
2100 18.1 L 145 mm 183 mm
1388 x 921 x 1243 mm
1332 kg 2.55 kOgver/viekwW
▪ EPA Tier 3 & EC Stage IIIA 非道路排放
– 排放标准的缩图；
Overview
C18 ACERTTM Emissions Compliance
U.S. EPA 非道路排放标准的历史
Levels & Technologies
0.8
正时延迟
0.7
中冷
燃烧优化
0.6
高的喷油压力
C18 ACERTTM 设计方案
ACERTTM 技术
改良的设计
外表类似 C15 ACERTTM
MEUI 燃油系统 ADEM™ A4 电控
18 Liters
承受更高的缸内压力
一个机器平台有较宽的功率
较高的压缩比 16.5:1 改善冷起动
CAT柴油发动机培训教材2024新版
特殊环境下的保养注意事项
高温环境下的保养
在高温环境下，需要加强冷却系统的维护和保养，定期清洗散热器和 水箱，确保冷却系统畅通。
寒冷环境下的保养
在寒冷环境下，需要采取预热措施，确保发动机在启动前达到适宜的 工作温度。同时，需使用适合低温环境的机油和冷却液。
潮湿环境下的保养
在潮湿环境下，需要加强电气系统的防潮措施，定期检查电气线路和 接头，确保电气系统正常工作。
清洁化技术
采用先进的燃油喷射技术、尾气后处理技术等手段，降低柴油发动机 的排放污染，满足日益严格的环保法规要求。
THANKS
定期保养周期和内容
更换机油和机油滤清器
按照厂家推荐的保养周期，定期更换机油和 机油滤清器。
检查和调整气门间隙
定期检查气门间隙，并根据需要进行调整， 以确保发动机正常运转。
清洗燃油系统
定期清洗燃油系统，包括喷油嘴和燃油管路 ，以确保燃油供应顺畅。
检查和更换火花塞
定期检查和更换火花塞，以保持点火系统的 正常工作。
01
案例一
发动机启动困难，经检查发现 为电池电量不足，更换电池后
问题解决。
02
案例二
发动机功率不足，检查发现空 气滤清器严重堵塞，清洗或更 换空气滤清器后问题解决。
03
案例三
发动机过热，经检查发现冷却 液不足且散热系统存在泄漏， 补充冷却液并修复泄漏点后问
题解决。
04
案例四
发动机异响，检查发现气门间 隙过大，调整气门间隙后问题
益严格的环保要求。
电力行业
CAT柴油发动机作为发电机组的 动力来源，为电力行业提供稳定 、可靠的电力输出，满足应急和
备用电源需求。
未来发展趋势预测
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机器系统 附件
必须的； 可选的；
优点概要
排放 尺寸 性能好 易安装 可靠、耐用
C18 ACERT Well Svc_060524_1210.ppt
C18 ACERTTM 机器信息
型号:
C18 ACERTTM – 575 to 700 hp
EPA Tier 3, CARB3, EC Stage IIIA, non-road ATAAC (空空中冷) 干式排气歧管
C-16 C18 ACERT 3412E JWAC 3412E JWAC
C-16 3412E JW C18 ACERT 3412C JWAC 3412E JWAC 3412E JWAC 3412E JWAC 3412E JWAC 3412E JWAC 3412E JWAC 3412E JWAC 3412E JWAC C18 ACERT C18 ACERT
D
EPA T3-CARB3-EC IIIA NR
C
EPA T1-EC I NR
C
EPA T1-EC I NR
C
EPA T2-CARB2-ECII NR
E
EPA T1-EC I NR
B
EPA T3-CARB3-EC IIIA NR
C
NON-CERTIFIED
C
EPA T1-EC I NR
C
EPA T1-EC I NR
C18 ACERTTM Ratings – 公制
Single Turbo
Ratin g
Speed (rpm)
Power (bkW)
Max BMEP (kPa)
Fuel Rate (L/hr)
A
2100
429
1821
97.6
B
2100
447
1900
102.0
C
2100
470
1995
106.0
Twin Turbo
左右端是从飞轮端看. 1缸在前端
C18 ACERT Well Svc_060524_1210.ppt
C18 ACERTTM 排放
机器发展的最初原因
2006 EPA & CARB TIER 3 & EC Stage IIIA Non-Road Emissions Certified
No exhaust after-treatment required for these Certifications
2100
排量
18.1 L
缸径
145 mm
冲程
183 mm
Size (L x W x 1388 x 921 x 1243
H)
mm
重量
1332 kg
功率密度
(C Tier Comparison)
2.55 kg / kW Overview
3408C
377 kW
2100 18 L 137 mm 152 mm
C18 ACERTTM Ratings – 标准
单增压
Ratin g
Speed (rpm)
Power (bhp)
Max BMEP (psi)
Fuel Rate (gal/hr)
A
2100
575
264
25.8
B
2100
600
276
26.9
C
2100
630
289
28.0
双增压
Ratin g
Speed (rpm)
EPA Tier 3 & EC Stage IIIA 非道路排放
排放标准的缩图；
Overview
C18 ACERT Well Svc_060524_1210.ppt
C18 ACERTTM Emissions Compliance
U.S. EPA 非道路排放标准的历史
Levels & Technologies
C18 ACERTTM 进气系统
双增压 在 700 hp 以上
C, D, E Ratings
单增压在 700 hp以下
A, B Ratings
Overview
Speed 2100 2100 2100 2100 1800 1400 2100 2100 1800 2100 2100 2000 2100 2100 1800 2100 1800 1800 2100 2000 1800 2100 2100 2100
Tier 2 2005
Tier 3 2006
Ratings: 575, 600, 630, 700, 765, 800
bhp
满负荷速度 1800 - 2100 rpm
物理数据
缸径 = 145 mm (5.71 in) 冲程 = 183 mm (7.2 in) 排量 = 18.1 L (1105 in3)
Overview
C18 ACERT Well Svc_060524_1210.ppt
7698, 8169, 7699, 7700
性能参数号: LEHH4597-01 服务手册: SENR9840 零件手册:
书本: SEBP3351
CD: SERP3351
尺寸图纸: 258-8747
规格书: SENR9842 System Operation Testing
and Adjusting: SENR9843
C18 ACERTTM 产品列表比较
Global Petroleum Well Service Product Migration Plan
Last Updated 22May2006
US EPA = Tier 1
Product Model C-16
C18 ACERT C-16
C18 ACERT 3412E JWAC 3412E JWAC
CAT C18 ACERTTM Engine
C18 ACERTTM Engine
C18 Single Turbo
C18 Twin Turbo
C18 ACERT Well Svc_060524_1210.ppt
C18 ACERTTM Engine
总则
机器信息 与 C-16, 3406, 和 3408的比较 技术信息
C18 ACERTTM 机器信息
(A) 进气(B) Exhaust (C) 飞轮端 直列式 四冲程 进气阀间隙. ... 0.38 ± 0.08 mm (0.015 ±
0.003 inch)
排气阀间隙. ... 0.76 ± 0.08 mm (0.030 ±
0.003 inch)
发火顺序 ... 1, 5, 3, 6, 2, 4 旋向 ... 逆时针 Note: 机器的前端是相对于飞轮端的一端.
non-certified 2007 2008
C18 ACERT Well Svc_060524_1210.ppt
C18 ACERTTM vs. C-16 Tier 2/ Stage II (公制)
Model
C18 ACERTTM
Rated Power; C Rating
522 kW
Max RPM
1497 x 910 x 1275 mm
1343 kg
3.00 kg / kW
C18 ACERT Well Svc_060524_1210.ppt
C18 ACERTTM vs. 3408C (公制)
Model
C18 ACERTTM
Rated Power; C Rating
522 kW
Max RPM
解体和安装: RENR8630 Troubleshooting:
RENR5042
电路图: RENR8046 操作保养手册: SEBU7899 电路安装和指导手册:
LEBH4623
Overview
C18 ACERT Well Svc_060524_1210.ppt
C18 ACERTTM Engine 性能和优点
0.8
正时延迟
0.7
中冷
燃烧优化
0.6
高的喷油压力
有限的电控
0.5
Tier 1
0.4
无排放标准
Particulates - g/hp-hr
0.3
0.2 Tier 2
电控/中冷
0.1 Tier 3
ACERTTM 技术
0.0 0.0
1.0
2.0
3.0
4.0
5.0
6.0
7.0
8.0
9.0
10.0
11.0
12.0
NOx - g/hp-hr
Overview
C18 ACERT Well Svc_060524_1210.ppt
C18 ACERTTM Emissions Compliance
减少 NOx （氮氧化物）
无标准 到 EPA Tier 1-10 to 6.9 g/bhp-hr - 31% 减少 EPA Tier 1 到 Tier 2 – 6.9 to 4.9 g/bhp-hr - 29% Reduction from Tier 1 EPA Tier 2 到 Tier 3 – 4.9 to 3.0 g/bhp-hr - 39% Reduction from Tier 2
MEUI 燃油系统 ADEM™ A4 电控 承受更高的缸内压力 较高的压缩比 16.5:1
范围；
改善冷起动
增加排量
15.8 to 18.1 L
Overview
C18 ACERT Well Svc_060524_1210.ppt
C18 ACERTTM Engine 信息
Engineering model: E709 系列号前缀: WJH 性能 DM 号:
