理想方案：使用三棱镜分离出红绿蓝三基色，分别通过3片CCD 获取这3种颜色的各自明暗程度，而后对应相加混合即可。---昂 贵复杂。
21
绝大多数相机的方案：拜尔滤光片（马赛克滤波片）+单CCD+算法插值（ISP运算）。 拜尔滤光片使每个像素只能产生红、绿或蓝三色当中一种颜色的值。但是在输出时， 由相机处理单元执行空间色彩插值法，使每个像素均包含三基色的成分。
其次，如果镜头变焦需要多个镜片改变间距来实现 。而且变焦后，像 差会发生变化，因而变焦镜头普遍需要更多镜片才能完成变焦和不同焦距 的像差校正。
再次，很多镜头的对焦也是通过镜片位置改变实现的。 一般手机摄像头是通过电机控制镜头整体前后移动来改变焦距。 亲拆某手机镜头从里到外：1薄平面+1凹凸不规则曲面+1规则曲面+1规 则曲面，共4片。
快门的作用： 1、最最常见的作用：控制进光量。 用速度控制进光量，以达到正确曝光。通常快门与光圈相配合，光圈加大一档 （即光圈数值变小），则快门相应变快一档（即快门数值变大）。 2、最有力的作用：凝固速度 用较快的快门速度（即快门数值大），可以将运动中的物体清晰地瞬间凝固住， 比如正在比赛中的运动员、比如漫天的飞雪、比如正在飞扬起的水珠。
26
白平衡是描述图像中白色精确度的一项指标，涉及色彩还原和色调处理的一系列问题。 如白炽灯下，拍出图像的色彩就会明显偏黄，但长时间在白炽灯下的人眼却认为房间 内的色彩是正常的。这就是白平衡出了问题。可以通过摄像头能否正确识别反映来判 断。
27
曝光相关参数：光圈、快门时间、ISO、闪光灯。----提升拍照的艺术感。 ISO:衡量底片对于光的灵敏程度。对于较不敏感的底片，需要曝光更长的时间以达到跟较
Camera专题介绍
camera硬件结构及原理
camera硬件结构及原理**Camera基本结构及原理****备忘**：⽂末⽀持⼀波，感谢鞠躬⼀、学习⽬的本模块主要是了解⼀个摄像头模组的基本组成，每个组成部分的主要作⽤是什么，同时掌握⼀些基本术语。
⼆、必知必会1）画出⼀个摄像头的基本构成⽰意图2）说出每个模块的作⽤3）说出Camera成像原理4）总结Camera结构及原理相关的⼀些基本术语：SensorIC、Module、CCD、CMOS、像素、pixel size，光圈，焦距，VCM、BSI等。
三、Camera成像原理⼿机中的Camera是⼀个整体的模组，感光sensor(芯⽚)为核⼼器件，其他组成期间包括镜头、FPC、对焦马达、eeprom等。
其中sensor通过I2C控制，数据通过MIPI传输。
⽬前主要使⽤raw sensor，输出raw数据。
图3.1 camera结构共组原理摄像头模组：全程Camera CompactModule,常称Module基本⼯作原理：景物通过镜头⽣成光学图像投射到图像传感器表⾯上，然后转为电信号，经过A/D转换后变为数字图像信号，再将数字图像信号输出到⼿机的图像处理芯⽚中。
图3.2 Camera处理流程四、Camera组成器件图4.1 camera特写图图4.2 camera 组成图4.1、镜头（Lens）镜头是将拍摄景物在传感器上成像的器件，它通常由⼏⽚透镜组成。
从材质上看，摄像头的镜头可分为塑胶透镜和玻璃透镜。
图4.1.1 镜头镜头有两个较为重要的参数：光圈和焦距。
光圈是安装在镜头上控制通过镜头到达传感器的光线多少的装置，除了控制通光量，光圈还具有控制景深的功能，光圈越⼤，景深越⼩，平时在拍⼈像时背景朦胧效果就是⼩景深的⼀种体现。
景深是指在摄影机镜头前能够取得清晰图像的成像所测定的被摄物体前后距离范围。
图4.1.2光圈⼤⼩⽰意图数值越⼩，光圈越⼤，进光量越多，画⾯⽐较亮，焦平⾯越窄，主体背景虚化越⼤；值越⼤，光圈越⼩，进光量越少，画⾯⽐较暗，焦平⾯越宽，主体前后越清晰。
镜头模组CCM介绍
以满足市场需求。
销售渠道拓展
03
如何有效地拓展销售渠道，提高市场占有率，是镜头模组CCM
面临的一个重要挑战。
解决方案与建议
加强技术研发
加大技术研发的投入，不断更新技术 和产品，提高产品质量和性能。
提高制造精度
通过改进制造工艺和设备，提高制造 精度，确保产品质量。
成本控制
优化生产流程，降低成本，提高效率。
功能
镜头模组CCM的主要功能包括图像采集、图像处理、图像传 输等，广泛应用于手机、平板电脑、智能家居、安防监控等 领域。
镜头模组CCM的重要性
提高成像质量
便于集成和开发
镜头模组CCM采用高精度光学镜头和先 进的图像传感器技术，能够提高图像的 清晰度和色彩还原度，提升成像质量。
镜头模组CCM提供了一体化的解决方案， 方便集成到各种终端设备中，同时也简化 了开发流程，缩短了产品上市时间。
人工智能技术的应用
人工智能技术可以用于优化图像处理算法，提高镜头模组的成像质 量。
3D感测技术的应用
3D感测技术可以用于实现更高级的摄像头功能，如人脸识别、手 势识别等。
05
镜头模组CCM的挑战与解决 方案
技术挑战
技术更新换代
随着科技的不断进步，镜头模组CCM需要不断更新技术以适应新的 市场需求。
耐候性强，适应性强
详细描述
车载摄像头模组需要适应各种复杂的环境条件，如温度、湿度、振动等。CCM在车载摄像头模组中的 应用能够提供高清晰度、高稳定性的图像，保证驾驶安全。同时，其耐候性强、适应性强等特点也使 得车载摄像头模组的性能更加可靠。
应用案例四：无人机摄像头模组的应用
总结词
轻便易携，拍摄效果好
android-camera摄像头驱动

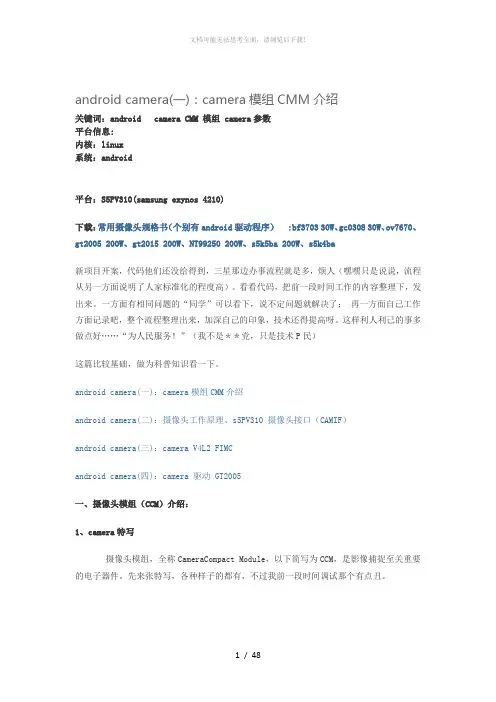

android camera(一)：camera模组CMM介绍关键词：android camera CMM 模组 camera参数平台信息:内核：linux系统：android平台：S5PV310(samsung exynos 4210)下载：常用摄像头规格书（个别有android驱动程序） :bf3703 30W、gc0308 30W、ov7670、gt2005 200W、gt2015 200W、NT99250 200W、s5k5ba 200W、s5k4ba新项目开案，代码他们还没给得到，三星那边办事流程就是多，烦人（嘿嘿只是说说，流程从另一方面说明了人家标准化的程度高）。
看看代码，把前一段时间工作的内容整理下，发出来。
一方面有相同问题的“同学”可以看下，说不定问题就解决了；再一方面自己工作方面记录吧，整个流程整理出来，加深自己的印象，技术还得提高呀。
这样利人利己的事多做点好……“为人民服务！”（我不是＊＊党，只是技术P民）这篇比较基础，做为科普知识看一下。
android camera(一)：camera模组CMM介绍android camera(二)：摄像头工作原理、s5PV310 摄像头接口（CAMIF）android camera(三)：camera V4L2 FIMCandroid camera(四)：camera 驱动 GT2005一、摄像头模组（CCM）介绍：1、camera特写摄像头模组，全称CameraCompact Module，以下简写为CCM，是影像捕捉至关重要的电子器件。
先来张特写，各种样子的都有，不过我前一段时间调试那个有点丑。
2、摄像头工作原理、camera的组成各组件的作用想完全的去理解，还得去深入，如果是代码我们就逐步分析，模组的话我们就把它分解开来，看他到底是怎么工作的。
看下它是有那些部分构成的，如下图所示：（1）、工作原理：物体通过镜头（lens）聚集的光,通过CMOS或CCD集成电路，把光信号转换成电信号，再经过内部图像处理器（ISP）转换成数字图像信号输出到数字信号处理器（DSP）加工处理，转换成标准的GRB、YUV等格式图像信号。
VCM与镜头运作关系
VCM 自动对焦马达，占用电路板面积小，可靠性高，能支持大功率，因此能降低系统成 本和体积。
VCM 靠簧片方式支持镜头伸缩，能实现平滑且连续镜头移动。VCM 能与所有镜头匹配， 增加了手机/模块厂商的选择权。
马达种类 超声波马达 步进马达 记忆合金马达 液体镜头 液晶对焦机 软件对焦
马达对焦原理示意图：
VCM 电流驱动与拍摄物体距离关系图示：
当镜头焦距一定、物距一定时:
透镜成像计算公式:
例:镜头组焦距 EFL: 4. 88mm 物距 u=5m 时，像距 v=4.885mm 物距 u=10cm 时，像距 v=5.130 mm
（拍摄 5m 的物体和拍摄 10cm 的物体的像距差为 0. 245mm 以 5m 的物体为基准调焦后，要拍摄清楚 10cm 远的物体，只要将镜 头位移 0. 245mm 即可。）
什么是 VCM
VCM 取自 Voice Coil Motor 首位英文字母的缩写，俗称音圈马达或音圈电机。因其原理 和扬声器类似，所以叫音圈电机。 目前世界上的手机变焦和硬盘的磁臂的驱动电机一般都是 VCM.
VCM 马达的用途
随着照相手机向高像素发展，它对自动对焦功能开始提出要求。一般来说，用户希望 200 万像素以上的照相手机要具有自动对焦功能。但按传统方式，对焦功能会大大增加电路板尺 寸和手机的厚度，而当今时代，电子产品短小轻薄的追求愈来愈苛刻，因此，VCM 成为手 机摄像模组的最佳选择.
摄像头模组成像结构示意图：
AFL 马达的电磁回路及驱动原理
按左手法则线圈中产生与电流成正比的驱动力，此力与弹簧的拉力取得平衡，从而控制镜头 的位置。
电磁驱动力:Fc=n·BILb 弹簧力：Fs=K·∆ 行程函数：∆=1/K·N·BILb－f 可简化为：∆=G·I－F
手机照相模组介绍
手机照相模组介绍手机照相模组是手机相机中的一个重要组成部分，它负责手机拍照功能的实现。
近年来，手机照相模组的技术不断革新，各种新型照相模组层出不穷，为用户提供更好的拍摄体验。
本文将就手机照相模组的原理、分类、特点和应用等方面进行详细介绍。
一、手机照相模组的原理手机照相模组是由摄像头传感器、镜片组、光学滤光片、光学防抖系统、电子显像系统和控制电路等多个组件组成。
其中，摄像头传感器是手机照相模组的核心部件，它负责将光信号转化为电信号，进而通过电子显像系统生成图像。
光学滤光片和镜片组起到修正和聚焦光线的作用，使得图像能够更加清晰和准确地传感到摄像头传感器上。
光学防抖系统可以有效消除由于手部抖动造成的图片模糊问题，并提高拍照质量。
二、手机照相模组的分类手机照相模组按照其焦距可分为广角模组、标准模组和长焦模组。
广角模组适用于拍摄大范围的场景，能够拍摄更多的景物；标准模组则适用于一般拍摄需求，能够获得适中的视角；而长焦模组可以拍摄远距离的景物，包括人物和建筑等，增强拍摄的远近效果。
除了焦距，手机照相模组还可以根据其他因素进行分类，例如光圈大小、感光元件种类、防抖性能等。
三、手机照相模组的特点1.高像素：手机照相模组的发展推动了手机照相技术的进步，如今已经有手机照相模组的像素达到了1000万以上，大大提升了拍摄的细节和清晰度。
2.光学防抖：手机照相模组中的光学防抖系统可以降低由于手部抖动引起的图片模糊问题，提高拍照的稳定性和质量。
3.快速对焦：手机照相模组的快速对焦技术可以迅速捕捉到焦点，使拍摄更加迅速和精准。
4.夜景拍摄：手机照相模组的低光拍摄性能日益提高，可以在暗光环境下进行拍摄，并取得较好的效果，能够满足用户对于夜景拍摄的需求。
5.人脸识别：一些手机照相模组配备有人脸识别功能，能够精确识别人脸，并匹配出人脸的最佳成像条件，实现更好的拍照体验。
四、手机照相模组的应用1.普通照相：手机照相模组是智能手机的核心模块之一，用户可以通过手机进行各种拍照活动，如拍摄风景、人物、宠物、美食等等。
手机VCM模组调研报告
手机VCM模组调研报告全球和中国的cmos camera module（CCM）的调研报告摘要：手机摄像头模组在产业链中扮演着越来越重要的角色，其影响的产业主要由三个核心组成：CMOS图像传感器生产商、光学镜头厂商、模组集成厂商。
目前，CMOS图像传感器厂商逐渐有能力集成光学组件，能提供一些包装好的集成组件，同样，光学镜头厂商也在朝着集成化的趋向进行。
通常情况下，CMOS图像传感器制造商可以划分为三类。
首先，晶片巨头的联营公司；第二，大型的IDM公司；第三，传统数码相机的制造商。
OminVision公司和世界上最大的晶片代工厂商有着密切的关系，他们有两个合资企业，Aptina公司的前身是美光子公司，是一个很大的内存供应商，现在，美光Aptina公司是一家晶圆代工企业。
SETI是东部Anamy 附属公司。
三星，东芝，意法半导体是一些集成设备制造商（IDMs）。
传统数码相机制造商，包括索尼，佳能，夏普，柯达，富士，也能生产出小批量高价格高性能的CMOS图像传感器。
但是只有晶片厂可以保证CMOS图像传感器的生产量，并帮助降低成本。
镜头，包含在光学组件中，这些光学组件的生产需要丰富的经验。
虽然这个领域利率丰厚，但是很难进入这个领域。
许多超大型电子制造商努力保持着垂直供应链,但是很显然，在光学领域很难做到这样。
此外,光学厂家很大程度上依赖于人力资源,很少愿意被收购。
受富士胶片的影响，富士占有着300万像素（或以上）手机相机的光学元件的50%的市场，柯尼卡美能达也是一个著名的光学制造商，以高端产品为主。
还有亚洲的大立光电，是智能相机的制造商，得到了日本制造商的技术支持，特别是日本的Sekon，奥林巴斯，理光，尼康和索尼公司给予技术指导，以亚洲光学或同他们建立了合资企业。
三巨头苹果智能手机，HTC和RIM公司都是大立的忠实客户。
KANKATSU，腾龙和日立万胜是日本制造商，前两者都是传统相机镜头制造商。
Market Shares of Cell Phone Camera Lens Manufacturers, 2009手机摄像头模组制造商通常分为三块。
vcm驱动芯片原理
vcm驱动芯片原理一、引言在现代电子产品中，VCM（Voice Coil Motor）驱动芯片被广泛应用于许多设备中，如手机、相机、音响等。
VCM驱动芯片是一种用于控制电机的芯片，它能够将电流转换为力，从而实现电机的转动。
本文将详细介绍VCM驱动芯片的原理及其工作方式。
二、VCM驱动芯片的原理VCM驱动芯片的原理基于电磁感应定律，利用电流通过线圈产生的磁场与永磁体之间的相互作用来实现驱动力。
VCM驱动芯片由控制电路、功率放大器和电机线圈组成。
1. 控制电路控制电路是VCM驱动芯片的核心部分，它负责接收外部信号并将其转换为适当的电流输出。
控制电路通常采用集成电路设计，具有高精度、高可靠性和低功耗的特点。
2. 功率放大器功率放大器是VCM驱动芯片的关键组成部分，它用于放大控制电路输出的微弱信号，以提供足够的电流驱动力。
功率放大器应具有高效率、低噪声和高带宽的特性，以确保驱动电机的稳定性和精确性。
3. 电机线圈电机线圈是VCM驱动芯片与电机之间的连接部件，它通过电流输入产生磁场，与永磁体之间相互作用，从而产生驱动力。
电机线圈通常由一段绝缘导线绕制而成，具有较高的导电性和强度。
三、VCM驱动芯片的工作方式VCM驱动芯片的工作方式可以简单描述为以下几个步骤：1. 接收控制信号VCM驱动芯片首先接收外部的控制信号，这些信号可以来自于用户的操作或其他传感器的反馈。
2. 控制电流输出控制电路根据接收到的信号，将其转换为适当的电流输出。
控制电路通常具有多种控制模式和参数调节功能，以满足不同设备对电机转动的要求。
3. 功率放大控制电路输出的微弱信号经过功率放大器进行放大处理，以提供足够的电流驱动力。
功率放大器通常采用高效率的功率放大技术，以确保电机的稳定性和响应速度。
4. 电机驱动通过电机线圈输入的电流产生磁场，与永磁体之间相互作用，从而产生驱动力。
电机线圈的导电性和强度决定了驱动力的大小和稳定性。
5. 反馈控制VCM驱动芯片通常还具有反馈控制功能，可以实时监测电机的位置和速度，并根据需要进行调整。
