UPS蓄电池后备时间计算方法
UPS计算
1、UPS的容量计算方法如下：UPS的容量=后端设备的总功率（就是需要UPS供电的设备电脑啊，服务器等等）/0.7（这个值是考虑到不要让UPS满负荷运转所加的，就是冗余）/ups的功率因数（一般0.7-0.8）2、后备电池的计算方法第一种：实际负载算法后备电池安时数=后端设备的总功率（就是需要UPS供电的设备电脑啊，服务器等等）/电池组电压*延时的时间（以小时为单位）第二种：满负载算法（用的比较多）后备电池安时数=UPS的容量/电池组电压*延时的时间（以小时为单位）注：后备电池安时数如果算出来大于100ah，那么可以考虑除以一个电池规格，比如260ah，那么可以考虑除以个65，得出4（这个值是电池的组数，也就是65ah的电池4组即可），电池的规格一般有24，38，65，100（这是常用的规格，还有其他的，各个厂家不一样的）2.采购UPS，需要关注的参数是：1、UPS系统容量，也就是你的负载容量，一般UPS是用KVA作为容量单位的，具体可根据你的负载进行估算，需要留有一定余量；一般容量在6KVA以下的UPS为小型UPS，10-60KVA的为中型UPS，100KVA以上的为大型UPS。
2、负载供电方式。
也就是负载需要的是单相220V电源还是三相380V电源，另外提供给UPS输入端的电源也要考虑是单相220V电源还是三相380V电源，一般小型UPS通常为：单相输入单相输出，简称“单进单出”，UPS还有“三进单出”、“三进三出”等供电接线模式。
UPS只是一个“将不纯净的交流电源转换为纯净的交流电源”的中间转换器。
3、后备时间。
UPS主机容量是决定能否带得动后接负载，而配套电池的多寡则决定了后备时间的长短。
你需要考虑外部电源断电后需要UPS系统延时的时间长短，是否配套大楼应急发电机组等等，后备电池造价较高，尤其是大型UPS系统，需要慎重核算。
例如电源容量的选配主控设备的功率统计如下：数字硬盘监控记录主机：350W，6台，计2100W显示器：120W，6台，计720W；摄像机：平均2W，86只，计172W监视器：150W，6台，计900W矩阵主机：180W以上设备功率总计：4072W。

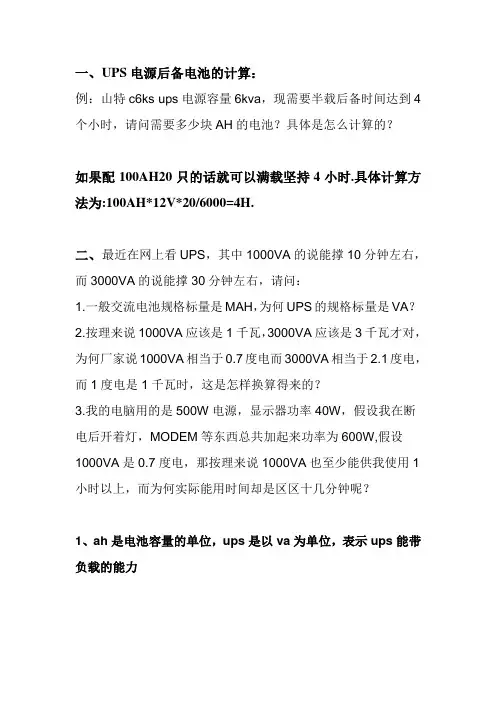

UPS电源后备电池的计算
一、UPS电源后备电池的计算：
例：山特c6ks ups电源容量6kva，现需要半载后备时间达到4个小时，请问需要多少块AH的电池？具体是怎么计算的？
如果配100AH20只的话就可以满载坚持4小时.具体计算方法为:100AH*12V*20/6000=4H.
二、最近在网上看UPS，其中1000VA的说能撑10分钟左右，而3000VA的说能撑30分钟左右，请问：
1.一般交流电池规格标量是MAH，为何UPS的规格标量是VA？
2.按理来说1000VA应该是1千瓦，3000VA应该是3千瓦才对，为何厂家说1000VA相当于0.7度电而3000VA相当于2.1度电，而1度电是1千瓦时，这是怎样换算得来的？
3.我的电脑用的是500W电源，显示器功率40W，假设我在断电后开着灯，MODEM等东西总共加起来功率为600W,假设1000VA是0.7度电，那按理来说1000VA也至少能供我使用1小时以上，而为何实际能用时间却是区区十几分钟呢？
1、ah是电池容量的单位，ups是以va为单位，表示ups能带负载的能力
2、1000va的ups功率因素为0.7，（高频机一般都为0.7），表示1000va的机器最多能带700w的负载，同理，3000va最多带2.1kw的负载。
3、1000va的机器带700w是理论上最多带的负载，正常来说1000va的机器内置3节7ah的12v的电池，你算下，电池由36v逆变到220v交流电供负载供电，你可以算下，大概就只可以带十几分钟，相当正常，如果要延长后备时间，只好增加电池容量或加电池组。
UPS后备蓄电池计算方式
UPS后备蓄电池计算方式UPS（不间断电源）后备蓄电池是为了保证电力供应的持续性而设计的。
在停电或电网电压波动时，UPS蓄电池会为连接到其上的设备提供电力，以维持设备持续运行。
计算UPS后备蓄电池需求的方式与其连接设备的负载和使用时间有关。
以下是计算UPS后备蓄电池需求的一般步骤：1.确定负载：首先，需要确定待连接到UPS的设备负载。
负载通常以瓦特（W）为单位，表示设备的功率消耗。
2.计算功耗时间：接下来，需要确定UPS需要提供电力的持续时间。
这可以根据需要UPS供电的最长连续时间来确定。
一般来说，可以根据系统的需求和预期的停电持续时间来设定。
3.计算总功耗：将所有待连接到UPS的设备的功耗相加。
4.判断UPS容量：根据总功耗和功耗时间，可以计算所需的UPS容量。
计算公式为：UPS容量（VA）=总功耗（W）/功耗时间（小时）。
注意，VA是电压乘以电流，而不仅仅是功率。
5.单位转换：在计算过程中，通常使用瓦特（W）单位来表示负载功率，而UPS容量一般以千伏安（kVA）表示。
因此，需要将所需的UPS容量从瓦特转换为千伏安，公式为：UPS容量（kVA）=UPS容量（VA）/1000。
6.电池安全系数：在计算出所需的UPS容量后，还需要考虑安全系数。
由于实际应用中无法预测到意外情况或额外负载，建议将计算值乘以一个安全系数，通常为1.2至1.5之间。
7.选择合适的电池：根据计算得出的UPS容量和安全系数，可以选择合适的蓄电池。
蓄电池的容量一般以安时（Ah）表示，应该至少能够满足计算得出的UPS容量和安全系数的要求。
总之，计算UPS后备蓄电池需求需要确定设备负载、功耗时间和UPS 容量，并考虑安全系数，然后选择合适的蓄电池容量。
这样可以确保在停电或电力波动时，UPS能够提供足够的电力给连接设备，以确保其持续运行。
UPS后备时间电池计算公式
U P S后备时间电池计算
公式
This model paper was revised by the Standardization Office on December 10, 2020
）
1、计算蓄电池的最大放电电流值：
I最大=Pcosф/（η*E临界）
注：P → UPS电源的标称输出功率
cosф→ UPS电源的输出功率因数（UPS一般为）
η→ UPS逆变器的效率，一般为~（实际计算中可以取）
E临界→蓄电池组的临界放电电压（12V电池约为，2V电池约为）
2、根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：
电池组的标称容量= I最大/C
3、由于使用E临界——电池的最低临界放电电压值，所以会导致所要求的电池组的安时容量偏大的局面。
按目前的使用经验，实际电池组的安时容量可按下面公式计算：
时间与放电速率C
例如1. 10KVAUPS延时60分钟
电池的最大放电电流=标称功率10000×÷（效率*32节*每节电池放电电压）
电池组的标称容量=÷=
10KVA延时60分钟，电池配置为32节1组12V44AH。
选配时32节12V 1组容量≥44AH
例如1. 20KVA延时180分钟
电池的最大放电电流=标称功率20000×÷（效率*32节*每节电池放电电压）
电池组的标称容量=÷=
20KVA延时180分钟，电池配置为32节1组12V190AH。
选配时32节12V 1组容量≥190AH。

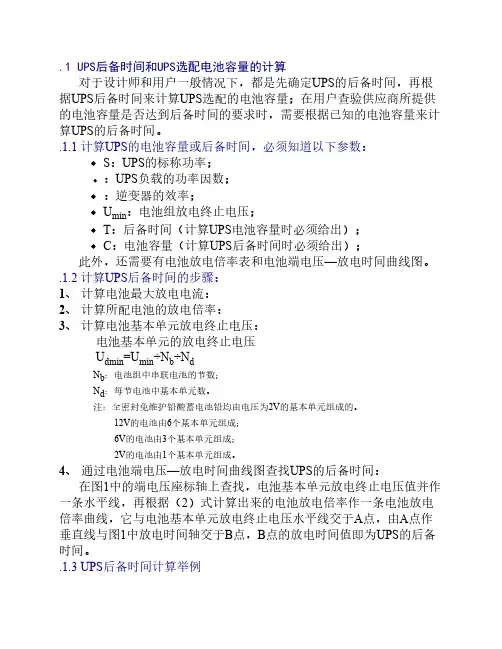

UPS后备时间和UPS选配电池容量的计算
.1 UPS后备时间和UPS选配电池容量的计算对于设计师和用户一般情况下，都是先确定UPS的后备时间，再根据UPS后备时间来计算UPS选配的电池容量；在用户查验供应商所提供的电池容量是否达到后备时间的要求时，需要根据已知的电池容量来计算UPS的后备时间。
.1.1 计算UPS的电池容量或后备时间，必须知道以下参数：S：UPS的标称功率；：UPS负载的功率因数；：逆变器的效率；U min：电池组放电终止电压；T：后备时间（计算UPS电池容量时必须给出）；C：电池容量（计算UPS后备时间时必须给出）；此外，还需要有电池放电倍率表和电池端电压—放电时间曲线图。
.1.2 计算UPS后备时间的步骤：1、计算电池最大放电电流：2、计算所配电池的放电倍率：3、计算电池基本单元放电终止电压：电池基本单元的放电终止电压U dmin=U min÷N b÷N dN b：电池组中串联电池的节数；N d：每节电池中基本单元数。
注：全密封免维护铅酸蓄电池铅均由电压为2V的基本单元组成的。
12V的电池由6个基本单元组成；6V的电池由3个基本单元组成；2V的电池由1个基本单元组成。
4、通过电池端电压—放电时间曲线图查找UPS的后备时间：在图1中的端电压座标轴上查找，电池基本单元放电终止电压值并作一条水平线，再根据（2）式计算出来的电池放电倍率作一条电池放电倍率曲线，它与电池基本单元放电终止电压水平线交于A点，由A点作垂直线与图1中放电时间轴交于B点，B点的放电时间值即为UPS的后备时间。
.1.3 UPS后备时间计算举例1、已知条件。
梅兰日兰GalaxyPW UPS功率： S=40KVA负载（DCS系统）功率因数：GalaxyPW-40KVA UPS逆变器效率：电池组放电终止电压：（每组电池为32节串联）所配电池容量： C=75Ah/节。
(1). 计算电池最大放电电流所配电池的放电倍率电池基本单元放电终止电压，U=345.6÷32÷6=1.8V由图1查找后备时间在1.8V处作一条水平线，作21.6×I放电倍率曲线，在两线交点A处作垂直线与放电时间轴交于B点，B点的读数为22min。
UPS(不间断电源)蓄电池后备时间的恒功率计算方法
UPS（不间断电源）蓄电池后备时间的恒功率计算方法
恒功率法
关于UPS（不间断电源）的后备时间以及所需蓄电池容量的计算一般用到两种方法，分别是恒功率法和最大放电电流法。
数据中心UPS（不间断电源）蓄电池的计算方法通常采用恒功率法。
计算公式如下：
W=S×PF×1000
η×N
（1）
根据厂家产品介绍，UPS额定直流电压DC＝384V（32只电池组）时，UPS直流关机电压为DCmin＝335V，单体电池放电终止电压＝335/192＝1.75V。
电池终止电压一般取1.75。
如果后备时间为30分钟，查下表西恩迪LBT电池恒功率放电表可知：需要配置12V 114AH 电池2组。
功率值214.7W*2=429.4W>399W。
各电池厂家恒功率值会略有区别，需结合厂家提供的恒功率放电表才能得出合适的电池选型。
UPS后备时间电池计算公式
U P S后备时间电池计算
公式
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
UPS电池放电时间计算方法（逆变效率按90%、12V电池放电终止电压）
1、计算蓄电池的最大放电电流值：
I最大=Pcosф/（η*E临界）
注：P → UPS电源的标称输出功率
cosф→ UPS电源的输出功率因数（UPS一般为）
η→ UPS逆变器的效率，一般为~（实际计算中可以取）
E临界→蓄电池组的临界放电电压（12V电池约为，2V电池约为）
2、根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：
电池组的标称容量= I最大/C
3、由于使用E临界——电池的最低临界放电电压值，所以会导致所要求的电池组的安时容量偏大的局面。
按目前的使用经验，实际电池组的安时容量可按下面公式计算：
例如1. 10KVAUPS延时60分钟
电池的最大放电电流=标称功率10000×÷（效率*32节*每节电池放电电压）
电池组的标称容量=÷=
10KVA延时60分钟，电池配置为32节1组12V44AH。
选配时32节12V 1组容量≥44AH
例如1. 20KVA延时180分钟
电池的最大放电电流=标称功率20000×÷（效率*32节*每节电池放电电压）
电池组的标称容量=÷=
20KVA延时180分钟，电池配置为32节1组12V190AH。
选配时32节12V 1组容量≥190AH。
UPS系统中电池后备时间的计算方法
UPS 系统中蓄电池后备时间的恒功率计算法在整个UPS 系统中, 蓄电池是其后备电力的来源.所以其后备时间的计算在整个UPS 系统的设计规划中就显得尤其的重要.目前而言一般计算蓄电池后备时间的常规方法有:1. 更据蓄电池厂商提供的蓄电池恒流放电电流表查表计算2. 更据蓄电池厂商提供的蓄电池恒功率放电表查表计算由于UPS 系统的放电特性是功率恒定,而电流会由于电压的降低而不断变化,且一般而言电池提供的恒流放电电流表一般都比较粗,所以在实际运用中, 恒流计算的方法都有一定的困难. 而恒功率的计算方法更加符合UPS 系统的特性.以下对其作详细的介绍.UPS 的恒功率计算法的关键就在于计算出UPS 放电的直流功率Pdc,其计算公式如下:Pdc=Q*cosΦ/ ηQ: UPS 的额定容量CosΦ: UPS 的输出功率因数η: DC 整机效率在这3个参数当中Q 和CosΦ可以直接从UPS 的资料上获得,而UPS 的资料上提供的一般都是AC 状态下的整机效率. 而和DC 整机效率有所不同,而不同结构的UPS 又有所不同.以下对不同结构UPS 的DC 整机效率作一详细分析: 1.以上是在线式1~3KV A 小型UPS 的结构图,在DC 状态下电池通过DC/DC 转换器升压,再通过逆变器产生220V 交流电压.电瓶故其DC 整机效率=DC/DC 转换器效率*逆变器效率,一般都比AC 整机效率低,以台达N1~3K UPS 为例为83%~86%.2.以上是在线式6~30KV A 中型UPS 的结构图,在DC 状态下电池通过和交流共享DC/DC 转换器升压,再通过逆变器产生220V 交流电压.故其DC 整机效率=DC/DC 转换器效率*逆变器效率,一般都比AC 整机效率略低,以台达N7~11K UPS 为例为88%~89%, H 系列为89%~90%. 3. .以上是在线式大型3相UPS 的结构图,在DC 状态下电池直接再通过逆变器产生220V 交流电压.故其DC 整机效率基本等于逆变器效率, 一般都比AC 整机效率略高,以台达NT电瓶系列UPS为例为92%~96%.通过上式的计算所得到得UPS的直流功率Pdc,考虑到每台UPS接一组蓄电池,所以单颗蓄电池的额定放电功率=Pdc/每组电池的颗数. 然后更据客户要求的后备时间查电池厂商提供的恒功率放电表在截止电压下(N,H: 9.6V , NT: 10.5V)的额定功率得到所需电池容量据例: 台达NT40K配中达蓄电池,电池后备时间1小时的电池计算方法.Pdc=Q*cosΦ/ η=40000*0.8/0.92=34782W单颗电池的额定放电功率=Pdc/每组电池的组数=34782W/29=1199W中达蓄电池恒功率放电表查表见截止电压10.5V, 60分钟下100AH电池的额定功率636W,200AH电池的额定功率1338W.1199W/636W=1.88 , 考虑到安全余量,选用2组100AH电池,或1组200AH电池.结论:电池的恒功率计算法是比较准确并适合UPS系统的一种算法.以上计算方法计算出的电池容量是在20℃~25℃下新电池的数据,如果温度不同,容量会有所差异,一般而言如果在允许的范围请余留25%的安全余量.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
U P S蓄电池后备时间计算
方法
Prepared on 24 November 2020
UPS（不间断电源）蓄电池后备时间的计算方法详解
关于UPS（不间断电源）的后备时间以及所需蓄电池容量的计算
有很多种方法，这里介绍两种最常用的恒功率法、最大放电电流法。
一、恒功率法：
现在以美国GNB 蓄电池和胜为电气（SINWAY）OMEGA 系列容量
80kVA 的 UPS 为例，计算步骤(按100%线性满载核算)
1．确定UPS 的负载功率。
给定的后备时间和相应的负载功率（kW）决定了电池的容量。
P=S ×PF
其中：P：有功功率；
S：视在功率；
PF：负载功率因素
根据要求按UPS 满载计算，功率因素计算。
S=80kVA，PF=，因此 P=80×=64kW
2．根据给出的负载功率计算出电池功率
PBATT = POUT /η
其中： BATT P ：电池负载功率；
OUT P ：负载功率；
η：逆变器的效率
这里的OUT P 就是第一步计算出的P（负载功率），逆变器的效率
取95%。
BATT P = 64kW / 95% = kW
3．确定电池的参数指标
对于普遍使用的铅酸电池常使用如下参数：
cell N = 构成每个电池的单体电池数目
大家通常所见的铅酸免维护电池实际上是单体电池的组合，每节
单体铅酸电池的额定电压是2Vdc，因此一块12V 的电池是由6 节单体电池构成的。
对于OMEGA 系列UPS 需2V 单体电池174 节，即29 节12V 的电池：
V = 低电池关机电压
UPS 的逆变器低电池关机电压。
cell low V = 单体电池放电终了电压
以上几个参数不同的UPS 是不同的，SINWAY 80kVA UPS 的这些
直流参数见如下：
80KVA 默认关机电压为305V
因此可求得：
80KVA： cell low V =305 /174=
4．计算单节电池负载功率
单节电池功率 =电池负载功率/单体电池节数
80KVA：P cell = ( 174) = 387 W/cell
5．由以上计算值，确定自己所需的电池容量及数目。
根据电池供应商给出的恒功率放电的单体电池瓦特/时间关系表
和已有的参数值：
V cell low =
P cell = 387 W/cell
预期后备时间是60 分钟，查下表（GNB 电池制造厂提供)可知：
l 在 60 分钟栏里，单元终止电压为，S12V370 单元功率
可达到129W/Cell。
80kVA UPS 电池配置：3×129=387 刚好等于387 W/Cell
即三组并联为满足387W/Cell 的要求，因此用户只需为80kVAUPS 配GNB S12V370 的电池87 块即可达到满载60 分钟的后备时间的要求。
二、最大放电电流法
当UPS 规格型号、市电掉电后负载量和要求电池逆变维持时间确定后，就可以计算蓄电池的放电时间的最大放电电流和电池选用容量。
电池最大放电电流：
其中： P 为UPS 的输出视在功率（VA）
cos 为负载功率因数（计算机类负载为左右）
η为UPS 逆变器效率（）
K 为电池放电效率（可取）
E临界为蓄电池组的临界放电电压
A．在室温25 摄氏度条件下，大电流放电的情况下：
12V 蓄电池的临界电压一般为10V，2V 蓄电池的临界电压一般为；
B．在室温25 摄氏度条件下，大电流放电的情况下：
12V 蓄电池的临界电压一般为，2V 蓄电池的临界电压一般
为；
根据用户所确定的蓄电池组后备供电时间，就可以从蓄电池厂商
提供的所选用的电池规格型号的放电曲线，如图1 所示，查出电池组的放电率，可用公式：
= 电池组的实际最大放电电流
放电率
电池组的标称容量
式（2）
得出应该配置的电池组的容量（Ah）
例如，1 台艾默生（EMERSON）iTrust 系列输出功率为100kVA 的UPS，要求电池后备时间为20min，UPS 逆变器的工作电压是384V*2 （半桥电路），蓄电池由两组32 块12V 的电池组串联而成，如果把单块电池临界放电电压定为10V，两组32 块电池组的临界放电电压为320V*2，假定功率因素为，逆变器效率为，电池放电效率
为，于是最大放电电流为：
由图一可知，当要求后备时间为20min 时，由式（1）并且综合
已有的蓄电池容量，得到在1.5C 情况下，选用100Ah 的蓄电池。
以上两种方法中，最大电流法一般用来大概估算蓄电池后备时
间，其计算方便快速，但是存在一定误差，而恒功率法则是从蓄电池放电的本质计算，通过查找厂商提供的表格得出后备时间。
在实际应用中，还要考虑到蓄电池产品的质量、环境温度等影响，不同厂商留有的余量也有所区别。
