一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。
联网的话还需要接主控电脑（安装相应软件）。
一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND 端。
②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。
电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH 端。
（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND 端。
⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。
⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。
如何将指纹头和门禁系统结合？什么样的指纹设备可以接门禁控制器？指纹设备怎样供电？其他生物识别系统
广州柏杰电子科技有限公司
如何将指纹头和门禁系统结合？什么样的指纹设备可以接门禁控制器？指纹设备怎样供电？其他生物识别系统（虹膜掌型仪等）如何和门禁系统结合使用？
指纹设备厂家一般也会生产指纹门禁机，将指纹和门禁功能集中在一台一体机里，这种门禁机功能比较简单，只能用于普通的功能要求和安全级别要求不高的场合，而“指纹+ 门禁控制器”可以用于功能要求更专业，安全性要求更高的场合和领域。
什么样的设备可以接门禁控制器呢？只要指纹设备（指纹读头，指纹考勤机，指纹门禁机等）带Wiegand26 输出格式（将指纹编号或者卡号在认证指纹合法后以该格式输出）都可以接门禁控制器，市面上80% 以上的指纹设备都具备wiegand26 输出。
指纹设备的取电：指纹设备如果常态电流低于300 毫安，动作电流低于700 毫安，都可以和控制器共一个电源（注意该电源的负荷能力，有的带不起多台指纹设备的）。
如果指纹设备和控制器共一个电源，建议直接从电源的+12V 和GND 取电，不要从控制器主板上取电（因为有的控制器带了输入设备的限流保护）。
如果控制器电源带不起指纹设备，建议单独给指纹设备供电，然后将两个电源的GND 并联起来。
（如果不并联会出现有时收不到信号的现象。
）
指纹设备输出信号的传输距离，请参阅指纹设备的说明书。
“指纹+ 门禁控制器”的模式，使得对指纹有需求的用户拥有专业的强大的门禁功能。
缺点是：必须有两套软件管理，有一套软件管理指纹，有一套软件管理门禁。
如果指纹设备是联网的，需要走两套联网线路。
使用起来不太方便。
虽然，现在也有系统集成商将两套软件合二为一，但是专业化程度要比原装软件要弱一些。
智能门禁系统门禁弱电系统组成和接线方法
智能门禁系统门禁弱电系统组成和接线方法门禁系统有各种各样的品牌，原理都是一样，下面详细教大家接线。
门禁系统的组成就不用说了吧，开门按钮，门禁电源，电锁，门禁一体机或者门禁控制器+读卡器。
▲门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。
好下面我们来接线。
先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。
▲门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM 接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。
后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。
下面先接磁力锁，磁力锁就红黑两根线，如下图▲磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。
下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V 负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。
黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图▲门禁一体机接线▲门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。
开门按钮线不分正负，随便接。
如下两图▲开门按钮背面▲开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图▲开门按钮这头接的是GND跟PUSH这就接好了。
给大家看看我现场门禁安装图▲整套门禁接线图▲客户花园门上的门禁与门口机▲客户花园装的磁力锁▲客户铁门上的锁片▲施工图这就接完了，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。
门禁怎么控制自动平开玻璃门
门禁怎么控制自动平开玻璃门来源:重庆中坤科技发展有限公司发布时间:2011-12-9门禁系统怎样控制自动门什么就是自动门？自动门一般用于某些需要人员经常出入的场合(银行政府办事大厅商场公司等),通过门顶部的红外或者微波感应器(探头),感应到有人需要进入或者离开,驱动电机,自动平移打开玻璃门,人员离开后,门自动关上。
现在很多客户,想在自动门上加装门禁系统,以实现合法人员刷卡后,自动门打开,出来时可以选择刷卡确认后开门,或者人到直接开门的模式。
在自动门的方便豪华的特点上融入了安全要素。
实现方法:以微耕公司 WG2001单门双向门禁控制器＋弱电隔离器为例子备注:自动门自身的控制方式就是,进门与出门的红外探头(或微波感应器)分别并接到自动门的开门信号。
自动门的红外探头一般有4条线连接自动门控制板接线端,其中两条就是电源线,不用管。
另外两条就是控制线,在自动门控制板接线处,拆下来不再接其它设备。
原来接这两条线的端子,分别接 WG2001控制器继电器输出的 COM 与 NO,理论上这样接就是可以的。
但实际上,控制器上的继电器对电锁做了保护电路,这个保护对对自动门可能有副作用,可能会出现门开了一半就马上关闭了,或者关了一半又打开了;又因为有的自动门,这两条控制线就是带电压的,不就是开关信号。
基于这两个原因,接自动门一定要加弱电隔离器(如图一),弱电隔离器可以解决这两个问题。
图一弱电隔离器加弱电隔离器如何接线,请瞧下图二图二系统接线示意图接线完毕后,请设置授权卡权限与开门延时时间,这样就可以实现进出刷卡开自动门。
如果要求进门刷卡,出门用红外探头打开自动门。
接线方法同上,只就是在出门不接读卡器,把出门红外探头的两条控制线接到控制器上的出门按钮即可。
特殊客户的需求:例如一: 有客户反映她的自动门,用手可以掰开,应该怎么办?一般自动门都就是可以掰开的,如果要求掰不开,自动门公司一般都有防止掰开的装置,一般需要另外付费的,所以您可以向自动门公司申请加装这个装置,加装这个装置不会影响我们门禁控制系统与自动门的配合、不建议您自己通过加装电锁的方式来防止自动门被掰开,因外加装电锁时,有可能会破坏自动门的结构,无法考虑到一些机械避让,很容易损害自动门、如果擅自处理后,自动门方面拒绝保修,会带来不必要的麻烦、例如二: 某客户要求自动门门禁在上班时间 8:00-18:00 人一到门口,自动门自动打开, 非上班时间,需要合法的人刷卡门才打开。
门禁系统施工接线详解
门禁系统施工接线详解介绍本文档旨在提供关于门禁系统施工接线的详细解释。
通过阅读本文档，您将了解到门禁系统接线的步骤、材料和注意事项。
1. 准备工作在开始施工接线之前，应确保已准备好以下材料和工具：- 门禁系统主机- 门禁控制器- 门禁读卡器- 门锁- 电源线- 网线- 电工工具2. 接线步骤接下来，我们将介绍门禁系统接线的基本步骤。
步骤一：连接门禁主机将门禁主机与电源线和网线连接。
确保连接正确，以确保主机能够正常工作。
步骤二：连接门禁控制器将门禁控制器与门禁主机通过网线连接。
此步骤是将主机与控制器进行通信的关键步骤。
步骤三：连接门禁读卡器将门禁读卡器与门禁控制器通过网线连接。
这将使读卡器能够与控制器进行通信，实现对门禁系统的控制和管理。
步骤四：连接门锁将门锁与门禁控制器连接。
确保门锁与控制器的连接牢固可靠，以确保门禁系统的正常运行。
3. 注意事项在进行门禁系统施工接线时，需要注意以下事项：- 确保所有的接线都是按照设备的规格和制造商的说明进行的。
- 接线之前，切断电源以确保安全。
- 检查所有的接线是否牢固连接，以避免电路短路或其他问题。
- 尽量避免接线过长，以减少信号损失。
- 确保门禁系统接线安装符合相关的法规和标准。
结论本文档提供了门禁系统施工接线的详细解释，包括准备工作、接线步骤和注意事项。
通过遵循正确的接线步骤和注意事项，您可以确保门禁系统的正常运行和安全性。

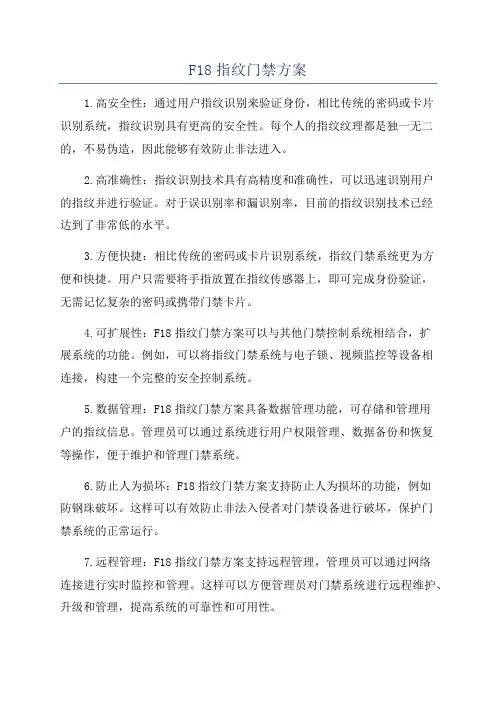

F18指纹门禁方案
