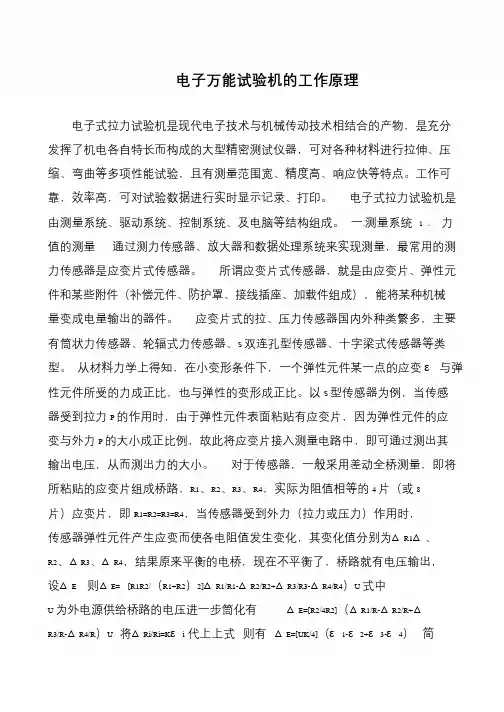

电子万能试验机的工作原理

电子万能试验机的工作原理

电子万能试验机的工作原理电子式拉力试验机是现代电子技术与机械传动技术相结合的产物,是充分发挥了机电各自特长而构成的大型精密测试仪器,可对各种材料进行拉伸、压缩、弯曲等多项性能试验,且有测量范围宽、精度高、响应快等特点。

工作可靠,效率高,可对试验数据进行实时显示记录、打印。

电子式拉力试验机是由测量系统、驱动系统、控制系统、及电脑等结构组成。

一.测量系统1.力值的测量通过测力传感器、放大器和数据处理系统来实现测量,最常用的测力传感器是应变片式传感器。

所谓应变片式传感器,就是由应变片、弹性元件和某些附件(补偿元件、防护罩、接线插座、加载件组成),能将某种机械量变成电量输出的器件。

应变片式的拉、压力传感器国内外种类繁多,主要有筒状力传感器、轮辐式力传感器、S 双连孔型传感器、十字梁式传感器等类型。

从材料力学上得知,在小变形条件下,一个弹性元件某一点的应变ε与弹性元件所受的力成正比,也与弹性的变形成正比。

以S 型传感器为例,当传感器受到拉力P 的作用时,由于弹性元件表面粘贴有应变片,因为弹性元件的应变与外力P 的大小成正比例,故此将应变片接入测量电路中,即可通过测出其输出电压,从而测出力的大小。

对于传感器,一般采用差动全桥测量,即将所粘贴的应变片组成桥路,R1、R2、R3、R4,实际为阻值相等的4 片(或8 片)应变片,即R1=R2=R3=R4,当传感器受到外力(拉力或压力)作用时,传感器弹性元件产生应变而使各电阻值发生变化,其变化值分别为△R1△、R2、△R3、△R4,结果原来平衡的电桥,现在不平衡了,桥路就有电压输出,设△E 则△E= [R1R2/(R1+R2)2]△R1/R1-△R2/R2+△R3/R3-△R4/R4)U 式中U 为外电源供给桥路的电压进一步筒化有△E=[R2/4R2](△R1/R-△R2/R+△R3/R-△R4/R)U 将△Ri/Ri=Kεi代上上式则有△E=[UK/4](ε1-ε2+ε3-ε4)简。

电子式万能试验机操作规程

电子式万能试验机操作规程

电子式万能试验机操作规程1. 引言本操作规程旨在指导用户正确操作电子式万能试验机,确保试验机的安全使用和准确可靠的试验结果。

请用户在使用前仔细阅读本规程,熟悉试验机的组成结构和操作步骤,并按照规程要求进行操作。

2. 试验机概述电子式万能试验机是一种用来测试材料力学性能的设备。

它由试验机主体、控制系统、采样系统和数据处理系统组成。

试验机主体通过控制系统实现载荷施加、变形测量和试验数据采集,数据处理系统可以对试验结果进行分析和记录。

3. 试验机操作步骤3.1 准备工作在进行试验之前,需要进行以下准备工作:•检查试验机主体和附件是否完好,无损坏和松动现象;•检查试验机电源连接是否正确稳定;•确保试验机的控制系统已开机,待机状态正常。

3.2 样品安装请按照以下步骤安装样品:1.清洁试验机工作台面,确保无杂物和尘埃;2.将待测样品放置在试验机工作台面上,并固定好;3.调整试验机夹具,确保夹具紧固力适中,避免夹具滑动或损坏样品。

3.3 参数设置在进行试验之前,需要设置合适的试验参数,包括:1.载荷速度:根据试验要求和样品特性,设置适当的载荷施加速度;2.试验类型:根据试验要求,选择相应的试验类型,如拉伸、压缩、弯曲等;3.试验条件:根据试验要求,设置试验温度、湿度等环境条件。

3.4 试验操作按照以下步骤进行试验操作:1.点击试验机控制界面上的“开始”按钮,试验机开始工作;2.试验机会根据设置的参数,开始施加载荷到样品上;3.实时监控试验机工作状态,确保样品在正常范围内进行变形;4.当样品达到破坏点或试验结束条件时,试验机会停止施加载荷。

3.5 数据处理试验完成后,可以使用数据处理系统对试验结果进行分析和记录。

按照以下步骤进行数据处理:1.从试验机数据采集系统中导出试验数据;2.使用数据处理软件,导入试验数据文件;3.对试验数据进行统计和分析,生成相应的试验报告。

4. 试验安全注意事项在进行试验操作时,请注意以下安全事项:•在使用试验机前,应确保已接受相关的使用培训;•在操作过程中,避免触摸和靠近运动部件,以避免意外伤害;•不超载使用试验机,避免对试验机和样品造成损坏;•试验过程中如发现异常情况,应及时停止并排查故障原因。

CMT5205微机控制电子万能试验机简介

CMT5205微机控制电子万能试验机简介

CMT5205微机控制电子万能试验机简介
一、功能简介
CMT5205主要应用于金属、非金属及复合材料的拉伸、压缩、弯曲,也可增配相应附件完成剪切、剥离、撕裂、松弛、蠕变、往复、保载等力学性能试验。

测量控制系统采用全数字化三闭环电路,具有应变速率、应力速率、恒试验力、恒变形、恒速度控制功能及自动调零、自动标定功能,并具有全程分辨率不变特点。

计算机可以实时显示试验力-位移、试验力-时间、试验力-变形、应力-应变等曲线,并能自动编辑,还可以对试验曲线再分析,展现标准的试验报告,并随时存储或打印。

二、主要技术参数
最大试验力:200KN
精度等级:0.5级
有效测力范围:0.4%~100%
测力准确度:±0.5%
试验速度范围:0.001~250mm%
最高实验温度:900℃
温度控制精度:±1℃
焊接实验室
2006年8月
00000。

电子万能试验机

电子万能试验机

电子万能试验机电子万能试验机是采纳各类传感器进行力和变形检测,通过微机掌控的新型机械式试验机,采纳了传感技术、自动化检测和微机掌控等先进的测控技术,不仅可以完成拉伸、压缩、弯曲、剪切等常规试验,还能进行材料的断裂性能讨论以及完成载荷或变形循环、恒加载速率、恒变形速率、蠕变、松弛和应变疲乏等一系列静、动态力学性能试验。

目录电子万能试验机工作原理电子万能试验机应用范围电子万能试验机特点电子万能试验机功能电子万能试验机系统配置电子万能试验机保养程序电子万能试验机与液压万能试验机的区分电子万能试验机工作原理在测试系统接通电源后,微机按试验前设定的数值发出横梁移动指令,该指令通过伺服掌控系统掌控主机内部的伺服电机转动,经过皮带、齿轮等减速机构后驱动左、右丝杠转动,由活动横梁内与之啮合的螺母带动横梁上升或下降。

装上试样后,试验机可通过载荷、应变、位移传感器获得相应的信号,该信号放大后通过A/D进行数据采集和转换,并将数据传递给微机。

微机一方面对数据进行处理,以图形及数值形式在微机显示器上反映出来;另一方面将处理后的信号与初始设定值进行比较,调整横梁移动更改输出量,并将调整后的输出量传递给伺服掌控系统,从而可达到恒速率、恒应变、恒应力等高要求的掌控需要。

电子万能试验机应用范围—2037VB62,广泛应用于各种金属、非金属及复合材料,如木材、塑料型材、电线电缆、纸张、薄膜、橡胶、医药、食品包装材料、织物等进行拉伸性能指标的测试。

同时可依据用户供给的国内、国际标准定做各种试验数据处理软件和试验辅具。

数字显示—2037VB62适合于只求力值、抗拉强度、抗压强度等相关数据的用户,如需求取较为多而杂参数,微机掌控—2037VB62是更好的选择。

电子万能试验机特点—2037VB62重要采纳伺服电机作为动力源,丝杠、丝母作为执行部件,实现试验机移动横梁的速度掌控。

—2037VB62,不用油源,所以更清洁,使用维护更便利;它的试验速度范围可进行调整,试验速度可达0.001mm/min~1000mm/min,速比可达100万倍之多,试验行程可按需要而定,更快捷;测力精度高,有些甚至能达到0.2[[%]];体积小、重量轻、空间大、便利加配相应装置来做各项材料力学试验,真正做到了一机多用。

万能试验机的原理

万能试验机的原理

万能试验机的原理
万能试验机是一种多功能力学试验仪器,它可以用于对材料进行拉、压、弯曲等力学性能测试。

其原理主要包括负载产生和信号测量两个方面。

负载产生方面,万能试验机通常采用液压或电动机驱动机械结构,通过传动机构将力转换为应力和应变。

其中,
1.拉伸试验:试样固定在试验机上,负载通过钳口或者夹具施加在试样上。

拉伸试验时,负载逐渐增加,试样发生塑性变形,负载与应变之间的关系被记录下来。

2.压缩试验:与拉伸试验类似,试样固定在试验机上,负载通过上下升降的平板传递至试样上。

压缩试验时,负载逐渐增加,试样发生变形,负载与应变之间的关系被记录下来。

3.弯曲试验:用钳口或夹具将试样固定在试验机的支撑点上,负载通过上下移动的平板施加在试样上。

弯曲试验时,负载逐渐增加,试样发生弯曲变形,负载与应变之间的关系被记录下来。

信号测量方面,万能试验机通过加载传感器(如压力传感器、应变片等)实时测量试验过程中的负载与位移等参数,并通过数据采集系统将这些信号转换为电信号,然后通过数据处理软件进行数据处理和分析。

总体来说,万能试验机通过施加外力并测量相关信号,可以得到各种材料在不同力学条件下的性能参数,如抗拉、抗压、抗弯刚度、断裂强度等。

这一原理使得万能试验机在材料科学、工程材料研究等领域得到广泛应用。

万能试验机详细拉伸试验步骤

万能试验机详细拉伸试验步骤

万能试验机拉伸试验步骤1.打开电源。

(1)万能试验机后面的空气开关三个都往上拉;(2)万能试验机右侧下面铁柜子打开,把蓝色的空气开关往右边拉;(3)万能试验机右侧铁柜子上面的操作界面,打开最右侧的电源,再把第一排的第4、5绿色按钮分别按下;(4)打开电脑,电脑打开时会停在一个界面不动,按F1键继续等待即可。

2.贴应变片。

选好两端带套筒的试验筋体,用小电锯在筋体两套筒之间的拉伸段的四分之一处和二分之一处上下分别打磨出1cm直径的平滑面,一共四处平滑面。

用强力胶水滴在平滑区上,将应变片贴在其上,每个平滑区一个应变片,四分之一处和二分之一处上下分别沿横纵向各贴一个(可测横纵向应变)。

选好八根1m长左右的细电线,电线两端分别露出2cm长的铝芯(或铜芯,根据所买的电线而定),先将一端接在应变片上,每个应变片两根电线,并用加热棒加热钛丝,使得钛丝融化滴落到电线与应变片电线的接点处,防止接触不良,接好后用胶布固定好电线于筋体上防止移动时不小心拉断接点。

再将电线另一端接在应变仪的A、B接口上。

放置需要拉伸筋体。

(1)检查夹头。

夹头水平方向弧向滑动可以卸下或者安上夹头。

直径12~16mm的筋体用平面厚夹头直径20~25mm的筋体用平面薄夹头直径25~28mm的筋体用凹夹头注意:夹头水平方向弧向滑动可以卸下或者安上夹头。

(2)调整横梁。

把筋体放在上下夹头之间,比划下,使得筋体上端大概在上夹头中间的位子(3)夹好筋体下端。

把筋体放置上下夹头之间,看向万能试验机右侧铁柱,按“下夹紧”按钮(上夹紧先不按)。

(4)夹好筋体上端。

在夹好上端钢筋之前,先要双击电脑桌面的“快捷方式”的图标,→“试验操作”→继续→点击“上升”→观察试验力,不再变化后→点击“停止”→再把“试验力”、“峰值”、“位移”清零→再看向万能试验机右侧铁柱,按“上夹紧”按钮→这样筋体放置好并且夹紧了。

电脑界面操作。

点击“开环”使其变成“闭环”→把设定速度改为2mm/min→→“试样信息”目前暂时不改→点击“上升”→这样试验就开始了,可以暂时休息下记下相关数据并对筋体的变化拍照。

电子万能试验机的有关知识

电子万能试验机的有关知识

材料压缩强度测试案例
总结词
压缩强度测试是电子万能试验机的重要测试 之一,用于评估材料的压缩性能。
详细描述
在压缩强度测试中,试样被放置在试验机的 压缩装置上,然后在压缩载荷的作用下逐渐 被压缩。通过测量试样的压缩量和最大载荷, 可以计算出材料的压缩强度。该测试可以用 于评估材料的抗压性能和承受压缩应力的能 力,对于材料的质量控制和安全性评估具有 重要意义。
液压式万能试验机具有较大的输出力和刚度,能够进行大负荷的试验,但对液压 油的要求较高,且易受温度影响,导致测试精度不稳定。
气动式万能试验机
气动式万能试验机采用气压传动方式, 通过气瓶和气缸实现试样的拉伸、压 缩、弯曲等试验。
气动式万能试验机具有结构简单、操 作方便、对环境无污染等优点,但输 出力较小,一般适用于轻负荷的试验。
用途
广泛应用于金属、塑料、橡胶、复合材料等材料的力学性能测试,为材料研发、 生产和质量控制提供重要依据。
工作原理
工作原理
电子万能试验机基于传感器和控制系统,通过施加一定的外力或位移,使试样产 生变形,并记录试样的应力和应变等数据,从而计算出材料的力学性能参数。
关键部件
传感器、控制器、驱动器、夹具等。
和延伸率等参数。
压缩性能
通过在压缩模式下运行电子万能试 验机,可以测试材料的抗压强度、 弹性模量以及压缩应变等参数。
弯曲性能
通过将试样弯曲至指定角度或曲率, 电子万能试验机能够评估材料的弯 曲强度、挠曲刚度和弯曲模量等参 数。
金属材料测试
01
02
03
强度与塑性
电子万能试验机用于研究 金属材料的拉伸、压缩和 弯曲行为,从而评估其强 度和塑性性能。
在生物医学领域,电子万能试验机可用于研究生物材料的 力学性能,为医疗器械和人体植入物的设计提供有力支持。

电子万能试验机

电子万能试验机

什么是电子万能试验机电子万能试验机,又称电子万能拉力试验机或者简称拉力机,它是通过伺服电机作为动力源来完成拉伸、压缩、弯曲、剪切等试验的机器。

工作原理计算机系统通过控制器,经调速系统控制伺服电机转动,经减速后由丝杠带动横梁移动,完成上升下降;完成拉伸、压缩、弯曲、剪切等试验。

添加试验附具可以广泛的应用于金属、非金属、材料、塑料等等行业。

用途广泛。

如何选购电子万能试验机一、首先应考虑需要测试材料拉力范围。

拉力范围的不同,决定了所使用传感器的不同,也就决定了拉力机的结构,但此项对价格的影响不大(门式除外)。

拉力范围在200-60000N以内。

特殊大力值目前能到100吨。

二、试验行程的问题。

根据需要测试的性能和要求,行程在一般为500-600mm。

材料伸长率超过1000%的可以选用行程1000或是1200mm。

三、标准配置问题。

标准配置一般分为主机,控制部分。

附具是拉伸、压缩、弯曲、剪切四套。

四、输出结果。

试验结果输出结果可任意设:最大力值、伸长率,抗拉强度、定力伸长、定伸长力值、屈服强度,弹性模量、最大试验力8项。

这可以说是微电脑操作时,输出的最全面的结果。

五、产品机械主要配置:传动,有丝杠传动和齿条传动,前者昂贵,用于高精度,测试重复性高;后者便宜,用于低精度,测试重复性低。

丝杠,对拉力精度测量具有决定作用。

一般的有滚珠丝杠,梯形丝杠,一般丝杠。

其中,滚珠丝杠的精确度最高,但是其性能的发挥要靠电脑伺服系统操作才能发挥,整套价格也比较昂贵。

采用一般丝杠和梯形丝杠就可以达到软包装所要求的精度,即0.5-1%精度。

传动,有齿轮传动和链条传动,前者昂贵,用于高精度;后者便宜,用于低精度。

传感器,主要成本在于寿命,光电感应是其中比较先进的技术,一般可用十万次以上,进口和国内部分合资厂家可以达到。

六、试验速度。

国家标准规定试验速度为200mm/min, 市面设备有的在10~500 mm/min,有的在0.01~500 mm/min,前者一般使用普通调速系统,成本较低,粗糙影响精度;后者使用伺服系统,价格昂贵,精度高。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电子万能拉伸试验机
——试验机创新研究中心
电子万能拉伸试验机是属于电子万能试验机的一种,主要实现拉伸的实验,其实,万能试验机完全可以实现压缩、剪切、弯曲、撕裂等多种功能,只不过该电子万能拉伸试验机更倾向于在拉伸方面的使用。

电子万能拉伸试验机可测试项目
(一)普通测试项目:(普通显示值及计算值)
拉伸应力拉伸强度
扯断强度扯断伸长率
定伸应力定应力伸长率
定应力力值撕裂强度
任意点力值任意点伸长率
抽出力粘合力及取峰值计算值
压力试验粘合力剥离力试验
弯曲试验拔出力穿刺力试验
(二)特殊测试项目:
弹性系数即弹性杨氏模量
定义:同相位的法向应力分量与法向应变之比。

为测定材料刚性之系数,其值越高,材料越强韧。

比例限:荷重在一定范围内与伸长可以维持成正比之关系,其最大应力即为比极限。

弹性限:为材料所能承受而不呈永久变形之最大应力。

弹性变形:除去荷重后,材料的变形完全消失。

永久变形:除去荷重后,材料仍残留变形。

屈服点:材料拉伸时,变形增快而应力不变,此点即为屈服点。

屈服点分为上下屈服点,一般以上屈服点作为屈服点。

屈服(yield):荷重超过比例限与伸长不再成正比,荷重会突降,然后在一段时间内,上下起伏,伸长发生较大变化,这种现象叫作屈服。

屈服强度:拉伸时,永久伸长率达到某一规定值之荷重,除以平行部原断面积,所得之商。

弹簧K值:与变形同相位的作用力分量与形变之比。

电子万能拉伸试验机机操作步骤:
(1)检查油路上各阀门是否处于关闭位置;换上与试件相配的夹头;保险开关应当有效.
(2)根据所需最大载荷选择测力度盘装上相应的重锤.有的试验机附有可调整的缓冲器也需相应的调整好.缓冲器的作用是保证在卸载时或者试件断裂时使摆锤缓慢回落避免撞击机身.
(3)装好自动绘图器的传动装置笔和纸等.
(4)开动油泵电机检查运转是否正常.然后打开送油阀门向工作油缸中缓慢输油.待活动台上升20mm左右将送油阀关到最小调整平衡砣20使摆杆21处于铅垂位置然后旋转水平齿杆将测力指针和从动指针对准零点.这时工作油缸内的油压与活动立柱工作台上横头等部件的重量相平衡因为在实验时这部分重量不应计入到试件所受的载荷上去.加载时测力指针带动从动指针一起转动;当卸载或试件断裂时测力指针迅速退回而从动指针则停留不动示出卸载时或断裂时的最大载荷值。

电子万能试验机历史概述:
电子万能试验机是未来试验机市场发展的趋势,而且在国内,国家支持和推荐广大的企业采用电子万能试验机。

电子万能试验机与传统的试验机相比,其是电液伺服的对环境不会造成污染。

而且运行平稳,准确率高是材料检测不可或缺的理想选择。

电子万能试验机是我国市场中较为先进的产品。

其采用了接近国际水平的试验机技术,针对不同的试验机购买者,设计不同的电子万能试验机产品。

因为在客户的心目中已经树立了良好的产品形象,得到了广大企业的青睐。

当今我国工业快速发展的前提下,电子万能试验机的使用将会越来越普遍。

相比与传统的试验机而言,虽然在价格上电子万能试验机有一些贵,但是其性价比是很高的。

电子万能试验机在使用效率和使用寿命上,都远远大于传统的试验机产品。

电子万能试验机在我国的使用范围是很广的。

无论是工矿企业、科研单位,还是大专院校、工程质量监督站等部门都离不开电子万能试验机的运用。

电子万能试验机可以用于对金属材料和非金属材料进行拉伸、压缩、弯曲和剪切等力学性能的试验。

电子万能拉伸试验机与液压万能拉伸试验机的使用性能区别:
电子万能拉伸试验机,不用油源。

所以更清洁,使用维护更方便,它的试验速度范围可进行调整,试验速度可达0.001mm/min-1000mm/min,速比可达100万倍之多,试验行程可按需要而定,更灵活。

测力精度高,有些甚至能达到0.2%.体积小,重量轻,空间大,方便加配相应装置来做各项材料力学试验。

真正做到了一机多用。

目前国内的主流试验机厂家生产的电子万能试验机,均可以做到载荷控制,应变控制,位移控制所谓的三闭环控制。

液压万能拉伸试验机,受油源流量的限制,他的试验速度较低。

手动液压万能试验机,
操作较为简易,价格便宜,但控制精度较低。

电液伺服万能拉伸试验机,则性能与电子万能拉伸试验机相比,除速度低外,控制精度不会差,采用负荷传感器的微机控制电液伺服万能试验机,力值精度也可以达到0.5%左右。

且在做大吨位的材料力学试验时,更更可靠,更稳定,性价比更高。

电子万能拉伸试验机是目前取代不同拉伸试验机的最新机型,在国内的试验机行业应用中的使用也越来越广泛和普遍。

作为专业从事电子万能拉伸试验机生产的厂家,有自己独特的选型、制造工艺流程,同时公司非常重视售后服务方面的工作,做到用户在购买电子万能拉伸试验机后没有后顾之忧!。
