交通安全设施工程施工工艺简介共16页
交通安全设施工程施工方法
交通安全设施工程施工方法交通安全设施工程是为了提高道路交通的安全性而进行的工程建设，主要包括交通信号灯、交通标志标线、护栏、路灯等设施。
在进行交通安全设施工程的施工过程中，需要遵循一定的施工方法，以确保施工质量和安全。
下面将详细介绍交通安全设施工程的施工方法。
一、施工前准备工作在进行交通安全设施工程的施工前，需要进行充分的准备工作，包括确定施工方案、编制施工计划、准备所需的设备和材料、组织施工人员等。
在确定施工方案时，需要根据具体的工程要求和现场实际情况，选择合适的施工方法和工艺方案。
在编制施工计划时，需要合理安排施工进度和施工任务，确保施工按时完成。
准备所需的设备和材料时，需要根据工程的规模和要求提前采购和准备好。
组织施工人员时，需要根据工程的需要，合理分配人员的任务和职责。
二、交通安全设施施工方法1.交通信号灯施工方法交通信号灯是道路交通中非常重要的设施，能够引导交通流向，确保交通秩序。
在进行交通信号灯的施工时，需要根据设计要求和现场实际情况，选择合适的位置和安装方式。
通常情况下，交通信号灯的安装方式有挂墙式、立柱式和吊杆式等。
在进行交通信号灯的安装时，需要严格按照设计要求进行操作，保证交通信号灯的稳定性和正常使用。
2.交通标志标线施工方法交通标志标线是道路交通中的重要指示标志，能够指导车辆和行人行驶和通行方向。
在进行交通标志标线的施工时，需要根据设计要求和标准规范，选择合适的标志标线种类和施工方法。
通常情况下，交通标志标线的施工是在道路表面进行，需要事先清理道路表面和进行标线绘制和标志安装。
在进行标线施工时，需要保持标线的平整和清晰，确保交通标志的有效性。
3.护栏施工方法护栏是保障道路交通安全的重要设施，能够有效隔离行车道和人行道，避免交通事故的发生。
在进行护栏的施工时，需要事先进行勘测和设计，确定护栏的位置和尺寸。
在进行护栏的安装时，需要选择合适的固定方式和安装工具，确保护栏的牢固和稳定。

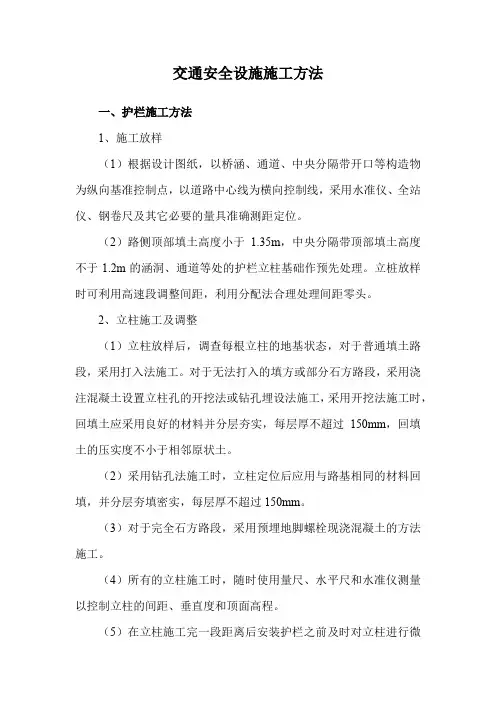

交通安全设施施工方法
交通安全设施施工方法一、护栏施工方法1、施工放样（1）根据设计图纸，以桥涵、通道、中央分隔带开口等构造物为纵向基准控制点，以道路中心线为横向控制线，采用水准仪、全站仪、钢卷尺及其它必要的量具准确测距定位。
（2）路侧顶部填土高度小于1.35m，中央分隔带顶部填土高度不于1.2m的涵洞、通道等处的护栏立柱基础作预先处理。
立桩放样时可利用高速段调整间距，利用分配法合理处理间距零头。
2、立柱施工及调整（1）立柱放样后，调查每根立柱的地基状态，对于普通填土路段，采用打入法施工。
对于无法打入的填方或部分石方路段，采用浇注混凝土设置立柱孔的开挖法或钻孔埋设法施工，采用开挖法施工时，回填土应采用良好的材料并分层夯实，每层厚不超过150mm，回填土的压实度不小于相邻原状土。
（2）采用钻孔法施工时，立柱定位后应用与路基相同的材料回填，并分层夯填密实，每层厚不超过150mm。
（3）对于完全石方路段，采用预埋地脚螺栓现浇混凝土的方法施工。
（4）所有的立柱施工时，随时使用量尺、水平尺和水准仪测量以控制立柱的间距、垂直度和顶面高程。
（5）在立柱施工完一段距离后安装护栏之前及时对立柱进行微调，以保证立柱安装符合《公路工程质量评定标准》要求。
3、护栏板安装波形梁通过拼接螺栓相互搭接，并通过连接螺栓固定于防阻块和立柱上，波形梁搭接方向应顺向行车方向，即内端头同行车方向，外端头逆行车方向。
4、线形调整挂好波形梁护栏板后，根据道路平纵面线形来精心调整护栏的整体线形，务使其线形整体流畅，美观大方。
随后拧紧所有的连接螺栓和拼接螺栓。
二、标志施工方法1、施工放样所有标志都应按图纸的要求定位和设置，安装的标志应与交通流方向成直角，在曲线路段，标志的设置应由交通流的行进方向来确定。
2、基础施工（1）支柱基础按设计文件规定的尺寸及位置进行开挖。
现浇砼时，基础模板尺寸要符合设计要求。
在浇注砼前基坑要进行修整，基底要夯实。
（2）基底按设计文件要求进行处理后安装钢筋和模板，钢筋尺寸应符合设计规定，地脚螺栓和底法兰盘位置要正确。

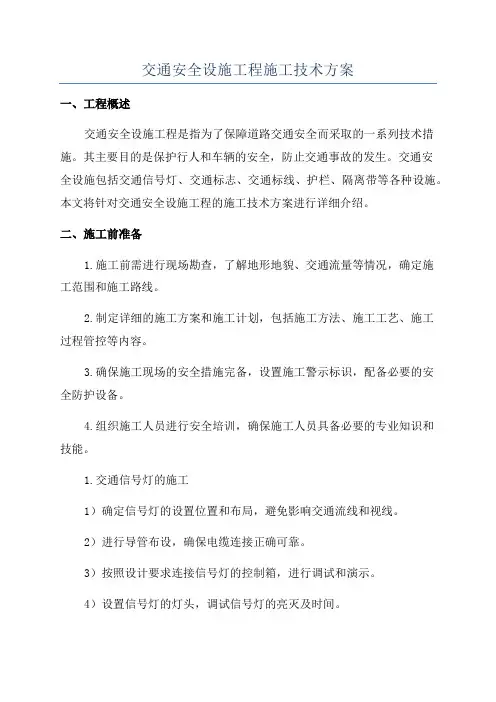

交通安全设施工程施工技术方案
交通安全设施工程施工技术方案一、工程概述交通安全设施工程是指为了保障道路交通安全而采取的一系列技术措施。
其主要目的是保护行人和车辆的安全，防止交通事故的发生。
交通安全设施包括交通信号灯、交通标志、交通标线、护栏、隔离带等各种设施。
本文将针对交通安全设施工程的施工技术方案进行详细介绍。
二、施工前准备1.施工前需进行现场勘查，了解地形地貌、交通流量等情况，确定施工范围和施工路线。
2.制定详细的施工方案和施工计划，包括施工方法、施工工艺、施工过程管控等内容。
3.确保施工现场的安全措施完备，设置施工警示标识，配备必要的安全防护设备。
4.组织施工人员进行安全培训，确保施工人员具备必要的专业知识和技能。
1.交通信号灯的施工1）确定信号灯的设置位置和布局，避免影响交通流线和视线。
2）进行导管布设，确保电缆连接正确可靠。
3）按照设计要求连接信号灯的控制箱，进行调试和演示。
4）设置信号灯的灯头，调试信号灯的亮灭及时间。
5）完成信号灯的调试后，进行验收，确保正常使用。
2.交通标志的施工1）确定标志的设置位置和高度，避免被遮挡或碰撞。
2）选择合适的基座和立杆，固定标志牌。
3）按设计要求设置标志牌，保证标志牌的清晰和准确。
4）进行标志牌的漆面处理，确保耐久性和视觉效果。
5）验收标志牌的位置和内容，保证完整和正确。
3.交通标线的施工1）进行路面清洁和基础处理，确保标线的附着力和平整度。
2）根据设计要求确定标线的位置和宽度，进行标线布设。
3）选择合适的标线材料和涂料，进行标线的施工和涂装。
4）标线施工完成后进行检查和修整，保证线条清晰和规整。
5）验收标线的质量和效果，确保符合规定标准。
4.护栏和隔离带的施工1）确定护栏和隔离带的设置位置和长度，进行轴线控制和基础处理。
2）选择适合的护栏和隔离带材料，进行组装和安装。
3）进行护栏和隔离带的调整和固定，确保稳固和牢固。
4）进行验收和安全检查，保证护栏和隔离带的实用性和安全性。
四、施工后的管理与维护1.完成施工后，及时清理施工现场，恢复交通秩序。

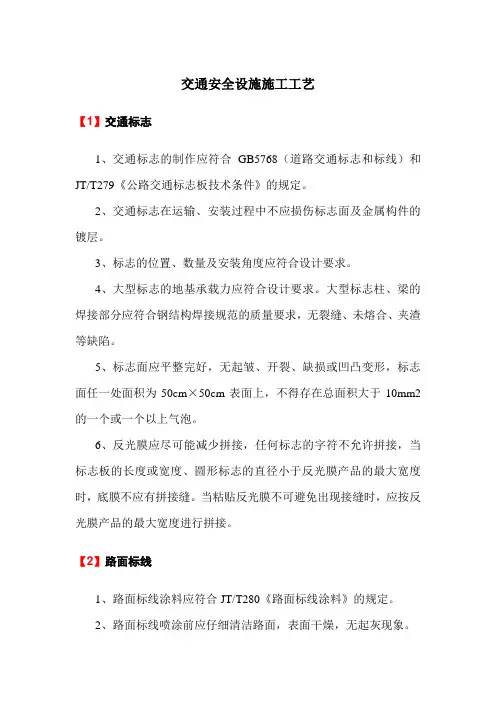

交通安全设施施工工艺
交通安全设施施工工艺【1】交通标志1、交通标志的制作应符合GB5768（道路交通标志和标线）和JT/T279《公路交通标志板技术条件》的规定。
2、交通标志在运输、安装过程中不应损伤标志面及金属构件的镀层。
3、标志的位置、数量及安装角度应符合设计要求。
4、大型标志的地基承载力应符合设计要求。
大型标志柱、梁的焊接部分应符合钢结构焊接规范的质量要求，无裂缝、未熔合、夹渣等缺陷。
5、标志面应平整完好，无起皱、开裂、缺损或凹凸变形，标志面任一处面积为50cm×50cm表面上，不得存在总面积大于10mm2的一个或一个以上气泡。
6、反光膜应尽可能减少拼接，任何标志的字符不允许拼接，当标志板的长度或宽度、圆形标志的直径小于反光膜产品的最大宽度时，底膜不应有拼接缝。
当粘贴反光膜不可避免出现接缝时，应按反光膜产品的最大宽度进行拼接。
【2】路面标线1、路面标线涂料应符合JT/T280《路面标线涂料》的规定。
2、路面标线喷涂前应仔细清洁路面，表面干燥，无起灰现象。
3、路面标线的颜色、形状和设置位置应符合GB5768《道路交通标志和标线》的规定和设计要求。
【3】波形梁钢护栏1、波形梁钢护栏产品应符合《高速公路波形梁钢护栏》（JT/T281）及《公路三波形梁钢护栏》（JT/T457）的规定。
2、护栏立柱、波形梁、防阻块及托架的安装应符合设计和施工的要求。
3、为保证护栏的整体强度，路肩和中央分隔带的土基压实度不应小于设计值。
达不到压实度要求的路段不应进行护栏立柱打入施工。
石方路段和挡土墙上的护栏立柱的埋深及基础处理应符合设计要求。
4、波形梁护栏的端头处理及与桥梁护栏过渡段的处理应满足设计要求。
【4】混凝土护栏1、混凝土所用的水泥、砂、石，水及外掺剂的质量、规格必须符合有关规范的要求，按规定的配合比施工。
2、混凝土护栏预制块件在吊装、运输、安装过程中，不得断裂。
3、各混凝土护栏块件之间、护栏与基础之间的连接应符合设计要求。
交通工程施工工艺
交通工程施工工艺一、前言随着我国经济的快速发展，交通基础设施的建设日益重要，交通工程项目的数量和规模不断增大。
在交通工程施工过程中，施工工艺的应用对于保证工程质量、进度和安全具有重要意义。
本文主要介绍了交通工程施工中的一些常见工艺及其应用。
二、土方工程1. 土方开挖：根据设计图纸和施工组织设计，采用挖掘机、推土机等机械设备进行土方开挖。
在开挖过程中，要注意保持边坡稳定，防止土方坍塌。
2. 土方回填：在土方开挖后，对基坑进行回填。
回填土应符合设计要求，采用压路机进行压实，确保回填土的密实度。
3. 排水工程：在施工过程中，应注意排水，防止水浸泡基坑。
可采用排水沟、排水管等设施进行排水。
三、桥梁工程1. 桩基施工：桩基施工是桥梁工程的关键环节，采用钻孔灌注桩、预制桩等工艺进行施工。
在施工过程中，要注意桩基的垂直度、长度和混凝土强度等质量指标。
2. 承台、桥台施工：承台、桥台是桥梁的支撑结构，采用现浇混凝土工艺进行施工。
在施工过程中，要注意承台、桥台的尺寸、强度和稳定性。
3. 桥梁上部结构施工：桥梁上部结构包括梁、板、拱等，施工过程中可采用预制、现场浇筑等工艺。
预制梁、板应在工厂内进行，确保预制质量；现场浇筑梁、板应采用模板、支架等进行施工，注意混凝土的浇筑和养护。
四、道路工程1. 基层施工：道路基层是道路承载力的关键，采用水泥稳定碎石、沥青稳定碎石等工艺进行施工。
在施工过程中，要注意基层的厚度、强度和稳定性。
2. 面层施工：道路面层是道路的使用层，采用沥青混凝土、水泥混凝土等工艺进行施工。
在施工过程中，要注意面层的厚度、平整度和耐磨性。
3. 排水设施施工：道路排水设施是保证道路畅通的关键，采用排水沟、雨水井等设施进行施工。
在施工过程中，要注意排水设施的尺寸、连接和排水效果。
五、隧道工程1. 洞身开挖：采用钻爆法、隧道掘进机等工艺进行洞身开挖。
在开挖过程中，要注意洞身的稳定性和安全。
2. 初期支护：初期支护是保证隧道稳定的重要措施，采用喷射混凝土、锚杆、钢拱架等工艺进行施工。

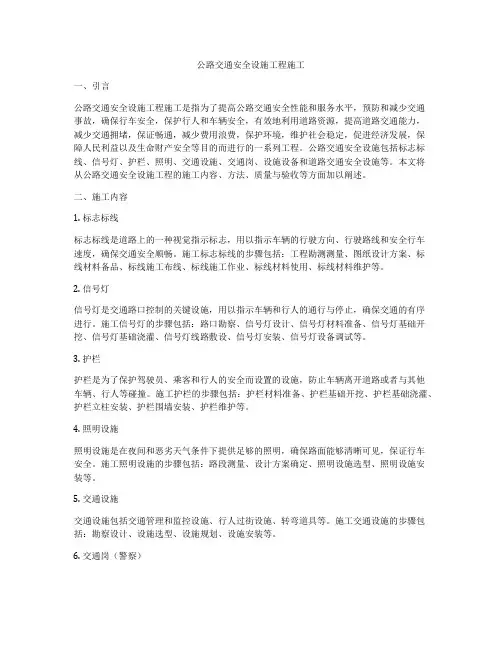

公路交通安全设施工程施工
公路交通安全设施工程施工一、引言公路交通安全设施工程施工是指为了提高公路交通安全性能和服务水平，预防和减少交通事故，确保行车安全，保护行人和车辆安全，有效地利用道路资源，提高道路交通能力，减少交通拥堵，保证畅通，减少费用浪费，保护环境，维护社会稳定，促进经济发展，保障人民利益以及生命财产安全等目的而进行的一系列工程。
公路交通安全设施包括标志标线、信号灯、护栏、照明、交通设施、交通岗、设施设备和道路交通安全设施等。
本文将从公路交通安全设施工程的施工内容、方法、质量与验收等方面加以阐述。
二、施工内容1. 标志标线标志标线是道路上的一种视觉指示标志，用以指示车辆的行驶方向、行驶路线和安全行车速度，确保交通安全顺畅。
施工标志标线的步骤包括：工程勘测测量、图纸设计方案、标线材料备品、标线施工布线、标线施工作业、标线材料使用、标线材料维护等。
2. 信号灯信号灯是交通路口控制的关键设施，用以指示车辆和行人的通行与停止，确保交通的有序进行。
施工信号灯的步骤包括：路口勘察、信号灯设计、信号灯材料准备、信号灯基础开挖、信号灯基础浇灌、信号灯线路敷设、信号灯安装、信号灯设备调试等。
3. 护栏护栏是为了保护驾驶员、乘客和行人的安全而设置的设施，防止车辆离开道路或者与其他车辆、行人等碰撞。
施工护栏的步骤包括：护栏材料准备、护栏基础开挖、护栏基础浇灌、护栏立柱安装、护栏围墙安装、护栏维护等。
4. 照明设施照明设施是在夜间和恶劣天气条件下提供足够的照明，确保路面能够清晰可见，保证行车安全。
施工照明设施的步骤包括：路段测量、设计方案确定、照明设施选型、照明设施安装等。
5. 交通设施交通设施包括交通管理和监控设施、行人过街设施、转弯道具等。
施工交通设施的步骤包括：勘察设计、设施选型、设施规划、设施安装等。
6. 交通岗（警察）交通岗是为了维持交通秩序和方便路面执法而设置的设施。
施工交通岗的步骤包括：岗位确定、岗亭建设、岗亭设施配置、岗亭装修、岗位值勤人员配备等。
交通安全设施工程施工方案
交通安全设施工程施工方案一、工程概述本工程是为提升道路交通安全水平而实施的设施工程。
工程内容包括交通信号灯、路灯、护栏、标线、交通岗亭等设施的安装和改造。
通过该工程的施工，将有效提高道路通行效率和安全性，降低交通事故发生率，改善城市交通环境。
二、施工准备1. 施工组织本工程施工组织由总包单位和各分包单位共同组成，严格按照施工计划和施工流程进行协调和管理，确保施工进度和质量。
2. 施工人员施工人员应具备相关资质，经过培训并取得工地施工证，确保施工过程中遵守相关规定和操作规程。
3. 施工设备各分包单位应配备符合安全标准的施工设备，确保施工过程中设备正常运行。
三、施工工艺流程1. 交通信号灯安装工艺1.确定信号灯安装位置和数量。
2.进行电路布线和管道敷设。
3.安装信号灯灯具和控制器。
4.进行联调和调试，确保信号灯正常运行。
2. 路灯改造工艺1.拆除旧路灯。
2.安装新型路灯及控制装置。
3.进行电路接线和灯具调试。
4.进行能耗测试和亮度测试，保证路灯正常运行和照明效果。
3. 护栏安装工艺1.根据设计要求确定护栏材料及规格。
2.进行基础安装和固定护栏支架。
3.安装护栏板和连接件。
4.进行稳固性检测，确保护栏安全牢固。
4. 标线划设工艺1.通过绘图确定标线位置和形状。
2.进行地面清理和基础打磨处理。
3.进行标线涂装和固化处理。
4.完成标线质量检测，保证标线清晰耐久。
5. 交通岗亭建设工艺1.建设交通岗亭基础。
2.搭建岗亭主体结构。
3.安装岗亭设备及配件。
4.进行岗亭外观装饰和内部配电、照明等设施建设。
四、施工安全措施1. 施工现场安全1.制定施工现场安全计划，并定期检查和更新。
2.设置施工区域标识和警示牌。
3.确保工人佩戴安全防护装备，严禁超负荷操作。
2. 施工设备安全1.定期检查施工设备的安全性能，保证设备正常运行。
2.严格操作规程，防止设备操作不当导致事故发生。
3. 施工人员安全1.加强安全教育和培训，提高施工人员的安全意识。
交安设施 施工工艺
施工工艺-交安设施目录一、交通标志施工工艺 (2)二、交通标线施工工艺 (5)三、混凝土护栏施工工艺 (11)四、隔离栅施工工艺 (14)五、防抛网施工工艺 (16)六、防眩板施工工艺 (17)七、里程碑、路界碑施工工艺 (17)八、轮廓标施工工艺 (18)一、交通标志施工工艺（一）基础施工方案1.基坑定位放样，在基础开挖开始之前通知监理工程师，检查、测量基础平面位置和现有地面标高。
在未完成检查测量及监理工程师批准之前不得开挖。
为便于开挖后的检查校核，基础轴线的控制桩应延长至基坑外加以固定。
2.基坑开挖到图纸所示或监理工程师所指定的标高和尺寸，低于批准基底标高的超挖，应按照施工规范要求补填，并应使用批准的材料压实到规定的标准。
3.必要时，挖方的各侧面应予以可靠支撑，并经监理工程师认可。
4.所有基础挖方都应始终保持良好地排水，在挖方的整个施工期间都不致遭受水浸危害。
凡低于已知地下水位的地方进行开挖并构成基础时，应采取相应的处理措施，并取得监理工程师的批准。
5.及时清理开挖余泥，如果监理工程师认为适用，可用作回填；或按监理工程师批示的其他方法处理。
6.基础混凝土浇注前按图纸要求绑扎好钢筋，牢固固定预埋件。
模板安装应当牢固可靠，不漏浆。
在征得监理工程师同意后方可进行混凝土浇注施工，混凝土浇注施工应全面捣实。
在使用插入式振捣器时，应尽可能避免与钢筋和预埋构件相接触。
所有混凝土拆模时应在混凝土强度达到70﹪后方可拆模。
混凝土轮廓应顺畅、光洁、颜色一致。
拆模后如果表面有粗糙、不平整、蜂窝或不良外观时，应及时修整。
混凝土浇注终凝后，即开始养护。
7.未经监理工程师许可，不得对标志基础进行回填。
一般要到基础的拆模期终结了3天之后进行回填。
如果混凝土养生条件不正常，应按监理工程师的批示延长时间。
8.回填材料应分层摊铺，并使用符合要求的设备压实。
每层都应压实到图纸或监理工程师要求的压实标准。
（二）标志板和构件的制作与运输1.交通标志的形状、图案和颜色应严格按照《道路交通标志和标线》（GB5768）及图纸规定执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自检项目
１、波形梁护栏的自检项目 ２、隔离栅的自检项目 ３、标志的自检项目
项 检查项目 次 １ 立柱外边缘距路肩边
线距离（㎜） ２ 立柱中距（㎜）
规定值或 允许偏差 ±20
±50
检查方法 直尺：抽检10% 钢卷尺：抽检10%
３ 立柱竖直度（㎜/m） ±10 ４ 护栏顺直度（㎜/m） ±5 ５ 横梁中心高度（㎜） ±20
拉线、塞尺 ：抽检2 %
直尺：抽检10%见《公 路工质量检验评定标 准》（JTJ071-98）附 录D
项 检查项目 次 １ 基础混凝土强度
规定值或 允许偏差 在合格 标准内
２ 立柱竖直度（mm/m）+3
３ 标志板安装角度
+3°
４ 标志板下缘到路面净 +100,0 空（mm）
５ 标志板内缘距路边缘 +100,0 距离（mm）
❖ 3 立柱安装合格后，进行护栏板安装。
❖ 4 护栏板安装完成后，应对护栏板高低、平 曲线线形进行调整、调整线形应与路面走向 平竖曲线相协调，调整自检合格后，报监理 工程师进行中间验收。
❖ 1 护栏立柱的安装，无论打桩、钻孔、还是 预埋或砼基础等方法，都做好预先准备，以 免破坏路面下埋设的电缆，硅管、过路管道 等设施。
❖ 2、立柱的埋设要分段进行。先埋设两端立柱， 然后拉线埋设中间立柱。
❖ 3、安装电焊网隔离栅时，隔离栅应事先按各 角度值进行加工，并分别按不同的坡度安装。
❖ 4、电焊网隔离栅在跨越较宽的沟渠时，如片 网的长度不足以跨过沟渠，在沟中加设立柱。
❖ 5、在有输电线路、配电主线或辅线越过或平 行于隔离栅时，隔离栅应做接地线处理。
交通安全设施工程施工工艺简介
护栏工程施工工艺 隔离栅工程施工工艺 标志工程施工工艺 检查项目
护栏工程施工工艺
► 1.施工方案 ► 2.施工方法
❖ 1 为确保施工符合设计要求，施工前认真做 好线路复测和修正路缘石及拦水带控制点的 工作。
❖ 2 本次打桩采用平行施工法进行施工，每台 打桩机配备一台发动机和五名机组人员（机 长负责制）。
❖ 2 组织施工放样，根据两阶段施工图进行立 柱放样。
❖ 3 立柱安装。
❖ 4 波形梁护栏安装。
❖ 5 外观鉴定。
隔离栅工程施工工艺
▪ 1施工方案
▪ 2施工方法
❖ 整个工程的施工采用平行作业法同步进行。
❖ 施工顺序:立柱放样定位→基础开挖→混凝土 基础预制、 挂网。
❖ 1、依据图纸及实际地形、地貌情况进行施工 放样，定出中心线，进行必要的清场和挖除 树根。
垂尺、直尺：抽检 10%
拉线、直尺：抽检 10% 直尺：抽检10%
项 检查项目
规定值或
次
允许偏差
１ 柱顶高度（mm）±15
检查方法 直尺：抽检2%
２ 立柱中距（㎜） ±30
钢卷尺：抽检2%
３ 立柱竖直度（㎜ ±8 /m）
４ 隔离栅顺直度 ±5 （mm/m）
５ 混凝土强度 （Mpa）
在合格标 准内
垂尺、直尺：抽检2%
６ 标志基础尺寸（mm）-50，+100
检查方法
见《公路工程质量检 验评定标准》 （JT071-98）附录D 垂线、直尺：检查 100% 拉线、量角尺检查 100% 直尺、水平尺：检查 100% 直尺、水平尺：检查 100% 钢尺、直尺：检查 100%
更多精品资请访问
更多品资源请访问
标志工程施工工艺
1．施工方案
2．施工方法
❖ 1、施工顺序:标志基础定位→基础开挖→基
础砼施工→标志立柱安装→标志板面安装→ 标志板面调整
❖ 2、标志基础定位设置 ❖ 3、基础的开挖、立模及浇注 ❖ 4、基础回填 ❖ 5、标志支撑的安装 ❖ 6、标志板的安装
❖ 1、 砼基础施工方法 ❖ 2、 立柱、板面安装管理
