PF260柱塞泵说明书
柱塞泵作业指导说明书

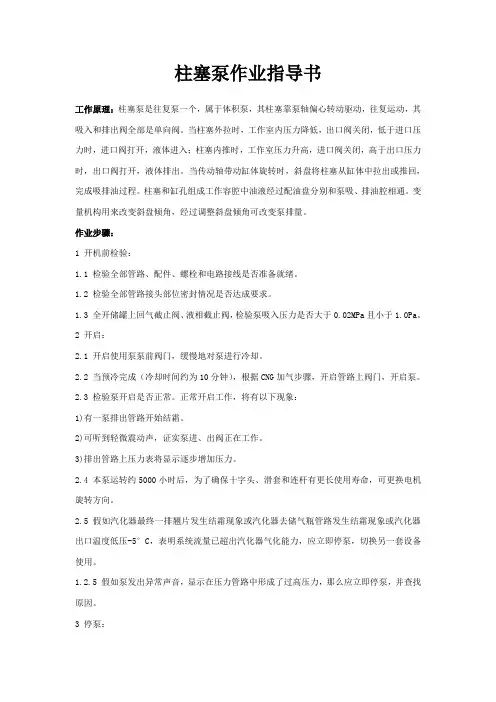

柱塞泵作业指导书工作原理:柱塞泵是往复泵一个,属于体积泵,其柱塞靠泵轴偏心转动驱动,往复运动,其吸入和排出阀全部是单向阀。
当柱塞外拉时,工作室内压力降低,出口阀关闭,低于进口压力时,进口阀打开,液体进入;柱塞内推时,工作室压力升高,进口阀关闭,高于出口压力时,出口阀打开,液体排出。
当传动轴带动缸体旋转时,斜盘将柱塞从缸体中拉出或推回,完成吸排油过程。
柱塞和缸孔组成工作容腔中油液经过配油盘分别和泵吸、排油腔相通。
变量机构用来改变斜盘倾角,经过调整斜盘倾角可改变泵排量。
作业步骤:1 开机前检验:1.1 检验全部管路、配件、螺栓和电路接线是否准备就绪。
1.2 检验全部管路接头部位密封情况是否达成要求。
1.3 全开储罐上回气截止阀、液相截止阀,检验泵吸入压力是否大于0.02MPa且小于1.0Pa。
2 开启:2.1 开启使用泵泵前阀门,缓慢地对泵进行冷却。
2.2 当预冷完成(冷却时间约为10分钟),根据CNG加气步骤,开启管路上阀门,开启泵。
2.3 检验泵开启是否正常。
正常开启工作,将有以下现象:1)有一泵排出管路开始结霜。
2)可听到轻微震动声,证实泵进、出阀正在工作。
3)排出管路上压力表将显示逐步增加压力。
2.4 本泵运转约5000小时后,为了确保十字头、滑套和连杆有更长使用寿命,可更换电机旋转方向。
2.5 假如汽化器最终一排翘片发生结霜现象或汽化器去储气瓶管路发生结霜现象或汽化器出口温度低压-5°C,表明系统流量已超出汽化器气化能力,应立即停泵,切换另一套设备使用。
1.2.5 假如泵发出异常声音,显示在压力管路中形成了过高压力,那么应立即停泵,并查找原因。
3 停泵:3.1 正常充装工作完成后,应点击操作台上停止钮,即停止变频器输出并关闭泵进液阀及汽化器进口阀,延时10秒打开泵出液放空阀放掉残液,同时常开回气阀。
3.2 假如系统出现故障,则应首先切断泵电机电源,停止泵工作,待故障排除后,再重新开启。
电动柱塞泵使用方法说明书

电动柱塞泵使用方法说明书一、泵概述电动柱塞泵是一种应用于工业领域的流体输送设备,其主要功能是将液体或气体从低压输送到高压,广泛应用于石油、化工、冶金等行业。
本说明书将详细介绍电动柱塞泵的使用方法。
二、安全须知在操作电动柱塞泵之前,请务必仔细阅读以下安全须知,并严格遵守:1. 在操作和维护设备时,必须佩戴符合要求的个人防护用品,包括安全帽、防护眼镜、耳塞、防护手套等。
2. 在操作泵时,禁止戴任何饰品,长发必须束起来,以防发生意外。
3. 在维护和清洁电动柱塞泵之前,务必将电源切断,并等待设备完全停止运转后进行操作。
4. 使用泵时,必须确保设备处于良好的工作状态,若发现任何异常情况,应立即停止操作,并进行维修。
5. 在进行维护或更换零部件时,应使用原厂配件,并根据说明书提供的操作步骤进行操作。
三、使用步骤1. 安装a. 将电动柱塞泵放置在平稳的工作台上,并通过螺丝固定。
b. 连接进出口管道,确保连接牢固且没有漏水。
c. 将电源线连接至泵的电源接口,并根据电源要求接通电源。
2. 开机准备a. 检查电动柱塞泵的所有开关、阀门是否处于关闭状态。
b. 打开进气阀,确保进气通畅,并检查泵的压力表是否工作正常。
c. 检查油液或液体储存容器是否有足够的填充量。
3. 启动电动柱塞泵a. 将电源开关切换至“ON”状态。
b. 打开电动柱塞泵的主控阀门,并逐渐调节至所需的工作压力。
c. 观察电动柱塞泵的工作状态,确保正常运转。
4. 关机a. 当工作完成或需要维修时,将电源开关切换至“OFF”状态。
b. 关闭主控阀门,切断电源,并等待电动柱塞泵完全停止工作。
c. 清洁泵体及周边区域,并妥善存放设备。
四、维护保养为保障电动柱塞泵的正常运行和延长使用寿命,请按照以下步骤进行维护保养:1. 定期检查电动柱塞泵的油液或液体储存容器,并及时更换。
2. 清洁电动柱塞泵的滤网和进、出口通道,确保畅通无阻。
3. 检查电动柱塞泵的零部件是否损坏或磨损,如有异常情况应及时更换。
柱塞泵操作规程

柱塞泵操作规程一、起泵前的准备工作:1、检查曲轴箱机油液面是否在油面开关刻线的2/3处。
2、检查柱塞箱各部件是否紧固。
3、先启动提升泵,其压力保持在0.03MPa以上,再打开泵进口闸门。
4、检查各保护装置是否灵活、好用。
5、人工盘车必须在5圈以上,无卡碰现象。
6、电压必须在380±5%伏之间,过高过低都不能启动运转。
7、检查全部螺丝是否紧固,检查流程是否满足气泵要求,如各种检查完毕,即可启泵.二、正常运转执行注水泵巡回检查规定。
三、停泵1、缓慢打开回流闸门2、按下电动机停止按钮,待泵完全停止转动后,拉下电动机配电柜空气开关。
3、关闭注水闸门。
4、挂上标识牌备注停用。
柱塞泵保养规程一、岗位工人每班必须按“十字作业”的内容对设备进行日常保养二、柱塞泵运转时间达到规定数量时,要对柱塞泵进行一级保养和二级保养.1、一级保养柱塞泵运行1000-1200小时,由注水泵工进行柱塞泵一级保养.①、清洗曲轴箱空气滤清器.②、紧固各部紧固螺母。
③、调整盘根盒盘根是否合适。
④、检查柱塞泵的进排液阀是否泄漏.⑤、检查自控各仪表及各个阀门的性能及灵活度。
⑥、检查调整联组皮带。
2、二级保养柱塞泵运行4000-4800小时,由注水泵工进行二级保养.其保养内容除包括一级保养内容外,还有:①、电动机轴承加注黄油。
②、检查大小皮带轮是否松旷,端面是否在一个平面内.③、校正自控箱各仪表,检查振动开关,保证各自动保护装置的可靠性和灵敏性。
④、润滑油是否畅通,每半年更换一次机油,清洗油池污物注水泵巡回检查规定1、电动机响声、温度是否正常.2、机座固定螺栓是否紧固。
3、泵出口压力在要求值.压力表指针摆动正常。
4、进排液阀片敲击声均匀.5、柱塞盘盒泄露正常。
6、泵体法兰处无渗露,各部法兰、闸门无渗露.7、泵进水管线振动正常,泵运动机构无异常响声。
8、各部闸门开、关在正确的位置.。
电动柱塞泵使用说明书

电动柱塞泵使用说明书第一节:引言感谢您购买我们的电动柱塞泵。
本使用说明书将为您提供详尽的操作指南,以确保您能够正确、安全地使用该泵,并从中获得最佳的效果和使用寿命。
第二节:产品概述电动柱塞泵是一种通过电动机驱动活塞工作的设备,可用于液体的输送和压力增加。
本产品采用先进的技术和优质的材料制造而成,具有结构紧凑、操作简便、性能稳定等特点。
第三节:安全须知在使用电动柱塞泵之前,请务必阅读并理解以下安全须知:1. 在操作和维护泵之前,必须使用个人防护装备,如手套、护目镜等。
2. 请保持工作场所干燥和通风良好,避免泵接触水分或其他液体。
3. 请确保电动泵的接地是可靠的,以确保安全使用。
4. 请勿将电动柱塞泵用于其它目的或超出其额定工作条件。
5. 在操作和维护过程中,请切勿将手部或其他物体靠近泵的工作部位,以免造成伤害。
第四节:安装操作请按照以下步骤正确安装并操作电动柱塞泵:1. 将电动柱塞泵放置在平稳的工作台上,并确保其与电源的连接正常。
2. 调整泵的位置,使液体进入口能够与源液体相连。
3. 打开电源,并确保泵的电机正常运行。
4. 根据需要调整泵的输出压力,确保其在额定工作范围内。
5. 当泵达到所需压力时,即可开始使用电动柱塞泵。
第五节:日常维护为了确保电动柱塞泵的正常运行和延长其使用寿命,请进行定期的日常维护:1. 定期检查泵的连接件和密封件,如有损坏应及时更换。
2. 清洁泵的工作部位,保持其干净整洁。
3. 定期检查电动泵的电机和线路,确保其正常运行。
4. 如有异常或故障出现,请及时停止使用并联系售后服务部门。
第六节:故障排除当电动柱塞泵出现故障时,请参考以下故障排除方法:1. 泵不能正常启动:检查电源连接是否正常、保险丝是否烧断等。
2. 泵运转声音异常:检查是否存在异物卡住,或泵的部件是否损坏。
3. 泵运行时出现漏液现象:检查密封件是否完好,如需更换请联系专业技术人员。
第七节:注意事项在使用电动柱塞泵时,请注意以下事项:1. 请勿在没有操作经验或无相关技术指导的情况下操作电动柱塞泵。
柱塞泵说明书

柱塞泵说明书一、概述本系列计量泵是一种正式排量的柱塞泵。
本系列泵按机座可分为:小机座JX、双头小机座2JX、中机座JZR、大机座JD、小大机座JDR、双头大机座2JD、双头小大机座2JDR、特大机座JT、双头特大机座2JT共十大类。
按泵的缸数可分为单缸、双缸、三缸等多种类型。
该泵的传动形式为“N转”式,可广泛用于石油、化工、纺织、仪器造纸、原子能技术、电厂、塑料制药、水厂、环保等工业和科技部门。
用来加压或常压器及管道内精确定量辅送不含固体颗粒的液体。
单缸泵适用于单一液体的场合;双缸泵可以作为比例泵使用,也可以并联使用。
本系列泵计量精度高,在额定条件和最大相对行程处柱塞计量泵的计量精度可达±0.5%,泵在运行和停机时流量均可无级调节,范围在0-100%之间,计量精度随泵的行程减小而降低,推荐柱塞泵经济的相对行程为40-100%。
普通型泵辅送液体温度一般为-30℃-+100℃,精度不大于0.1mm,介质精度为0.3-800mm2/s的腐蚀性或非腐蚀性液体。
当管道中无脉冲阻器时,不适用于脉动的化工工艺流程。
不同型号的计量泵均可根据使用要求装配变频电机(能按级4-20MA电流修)或防爆电机产品型号编制说明二、结构原理和特性2.1泵的结构:该泵由驱动机构、传动减速机构、流量调节机构和泵头四部分组成。
2.1.1 驱动机构即为泵原动机,一般采用三相异步电动机(防爆型或普通型)。
2.1.2传动减速机构:采用电动机与减速机构的蜗杆直接连接经蜗轮减速并带动偏心轮作旋转运动,用滑块来驱动柱塞作往复运动。
柱塞每分钟的往复次数等于蜗轮每分钟的转数。
传动箱部件由曲轴连杆机构和行程调节机构组成。
该系列传动箱采用了准确性很高的N轴结构,利于N轴的左右运动直接改变旋转偏心,来达到改变行程的目的,本机构与其它形式的调节机构相比较具有体积小结构紧凑,精度高承载能力强,运行平稳等特点。
N轴调量机械的调节原理图2.1.3流量调节机构泵的调节通过改变柱塞的行程长度或泵速来实现的,行程可在0-100%范围内无级调节,运行和停车时均可进行。
柱塞泵说明书

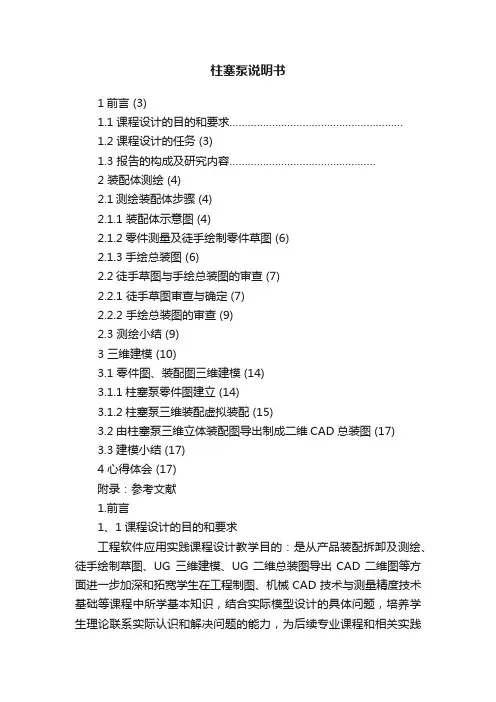

柱塞泵说明书1前言 (3)1.1 课程设计的目的和要求…………………………………………………1.2 课程设计的任务 (3)1.3 报告的构成及研究内容…………………………………………2 装配体测绘 (4)2.1测绘装配体步骤 (4)2.1.1 装配体示意图 (4)2.1.2零件测量及徒手绘制零件草图 (6)2.1.3手绘总装图 (6)2.2徒手草图与手绘总装图的审查 (7)2.2.1 徒手草图审查与确定 (7)2.2.2 手绘总装图的审查 (9)2.3 测绘小结 (9)3 三维建模 (10)3.1 零件图、装配图三维建模 (14)3.1.1柱塞泵零件图建立 (14)3.1.2柱塞泵三维装配虚拟装配 (15)3.2由柱塞泵三维立体装配图导出制成二维CAD总装图 (17)3.3建模小结 (17)4 心得体会 (17)附录:参考文献1.前言1、1课程设计的目的和要求工程软件应用实践课程设计教学目的:是从产品装配拆卸及测绘、徒手绘制草图、UG 三维建模、UG二维总装图导出CAD二维图等方面进一步加深和拓宽学生在工程制图、机械CAD技术与测量精度技术基础等课程中所学基本知识,结合实际模型设计的具体问题,培养学生理论联系实际认识和解决问题的能力,为后续专业课程和相关实践环节的学习奠定基础。
要求:要求每位学生按照指导教师的总体要求、设计小组分配的产品零件设计任务,独立完成上述环节的学习,构成成绩考核的主要部分;工程中产品设计更是一个多人协同工作的过程,因而,本课程设计将提交产品一套完整测绘草图、每人一份手绘总装图、二维CAD 装配图样、一套完整三维UG零件图及产品完整的三维UG装配体、研究报告。
1.2、设计任务1.2.1 主要内容选择柱塞泵产品模型为对象,每四位同学为一设计小组,对产品模型进行装配测绘、手绘总装图、三维UG零件建模与产品装配。
1.2.2 任务分配首先全组对柱塞泵的结构与组成进行整体的认识与感知、同时讨论和了解柱塞泵上各个部件的作用,和工作原理。
派克柱塞泵说明书

派克柱塞泵说明书1. 引言派克柱塞泵是一种常用于工业领域的液压设备,它能够将液体通过柱塞的往复运动产生的压力来输送和驱动其他液压系统。
本说明书旨在介绍派克柱塞泵的结构、工作原理、安装步骤、操作方法以及常见故障排除等内容,帮助用户正确使用和维护该设备。
2. 结构和工作原理派克柱塞泵主要由泵体、柱塞、进出口阀等组成。
其工作原理是通过电机或发动机带动泵轴转动,使得柱塞在泵体内做往复运动,从而产生压力来输送液体。
具体工作原理如下:1.进水阶段:当柱塞向后运动时,进口阀打开,形成负压区域吸入液体;2.推油阶段:当柱塞向前运动时,进口阀关闭,出口阀打开,将液体推送至外部系统;3.回油阶段:当柱塞再次向后运动时,出口阀关闭,回油阀打开,将液体回流至泵体内。
3. 安装步骤正确的安装对于派克柱塞泵的正常运行至关重要。
以下是安装步骤的详细说明:1.确保安装基础平整牢固,并符合设备的要求;2.将泵体固定在基础上,注意使进出口与管路对应;3.根据需要安装油箱、滤清器等辅助设备;4.连接电机或发动机与泵轴,确保传动部分无误;5.检查各连接处是否紧固可靠,排除漏油和松动现象。
4. 操作方法正确操作派克柱塞泵能够提高其使用寿命和工作效率。
下面是操作方法的具体步骤:1.启动前检查:检查电源或燃料供应是否正常、油箱内液位是否足够、泵体有无异物等;2.启动设备:按照操作面板上的启动按钮或拉线启动设备;3.监测压力:通过压力表或传感器监测系统压力,确保在正常范围内;4.操作控制阀:根据实际需求,通过控制阀调节流量和压力;5.停止设备:操作面板上的停止按钮或拉线可使设备停止工作;6.关闭阀门:在停止设备后,关闭进出口阀门,避免液体倒流。
5. 故障排除在使用派克柱塞泵的过程中,可能会遇到一些常见故障。
以下是一些常见故障及其排除方法:1.泄漏问题:检查密封件是否完好、连接口是否松动,并进行相应修复或更换;2.噪音问题:检查泵体和传动部分是否有异物或磨损,及时清理或更换损坏部件;3.不稳定输出:检查进出口阀门是否正常工作,调节阀门位置以提高稳定性;4.无输出液体:检查电源或燃料供应是否正常、泵体内是否有堵塞现象,及时处理。
丹尼森液压轴向柱塞泵技术参数说明书

Axial Piston Pumps1. Axial Piston Pumps3PV645000.88PV104500 1.26PV154500 2.09PV20, PVM2014500 2.62 PV & PVMPV294000 3.78• Threaded rear ports.• PV : Industrial• PVM : Mobile (high speed)1 - 4PVT645000.88PVT104500 1.26PVT154500 2.09PVT20, PVR20 14500 2.62PVT294000 3.78PVT384350 4.88PVT474350 6.10 PVT & PVRPVT6443507.93• Open loop.• Side ports, SAE 4 bolts.• Optional rear drive.• PVT : Industrial• PVR : Mobile (high speed)1 - 6P057200 4.90P077200 6.70P0972008.60P1*******.20 PremierP1*******.00• Open loop.• Metric dimensions.• Optional rear drive (fulltorque capability).1 - 10P6W6000 6.00P7W60007.25 WorldcupP8W45008.00• Open loop.• Optional rear drive.1 - 14P66000 6.00P760007.25P845008.00P1*******.00P1*******.00P2*******.60 GoldcupP3*******.60• Transmission pumps.• Integrated package.• Optional rear drive (fulltorque capability).• Other versions2 available.1 - 161 Higher speed capability : consult Denison Hydraulics.2 Open loop (P6V, P7V, P11V, P14V) : consult Denison Hydraulics. Fixed displacement (P6F, P7F, P8F) : consult Denison Hydraulics.Axial Piston Pumps - Product Range OverviewAxial Piston Pumps - Performance & Operation Limits12PV64500350010300024SAE-A - 2 boltsPV104500350010280035SAE-B - 2 bolts1 - 4 PV154500350010250044SAE-B -2 boltsPV2045003500102300 357SAE-C - 2 boltsPV294000300010230073SAE-C - 2 boltsPVT64500350010300031SAE-A - 2 boltsPVT104500350010280044SAE-B - 2 boltsPVT154500350010250055SAE-B - 2 boltsPVT2045003500102300 371SAE-C - 2 bolts1 - 6 PVT294000300010230093SAE-C -2 boltsPVT384300400071800110SAE-C - 4 boltsPVT474300400071800157SAE-C - 4 boltsPVT644300400071800209SAE-D - 4 boltsP0572006000252550157SAE-D - 4 boltsP0772006000252450176SAE-D - 4 bolts1 - 10 P0972006000252300221SAE-D - 4 boltsP1272006000252100300SAE-E - 4 boltsP1672006000251850324SAE-E - 4 boltsP6W60005000252050179SAE-D - 4 bolts1 - 14 P7W60005000251950179SAE-D - 4 boltsP8W45004500251800179SAE-D - 4 boltsP660905000753000154SAE-C - 2 bolts, SAE-D - 4 boltsP760905000753000154SAE-C - 2 bolts, SAE-D - 4 boltsP845003600752100154SAE-C - 2 bolts, SAE-D - 4 bolts1 - 16 P1160005000752400300SAE-E - 4 boltsP1460005000752400300SAE-E - 4 boltsP2450005000752100650SAE-F - 4 boltsP3050005000751800670SAE-F - 4 bolts1 For use with mineral oil. Other fluids, consult Denison Hydraulics.2 At atmospheric inlet pressure (15 PSI absolute). For higher speed operation, consult Denison Hydraulics.3 PVM20, PVR20 : 2600 rpm.Axial Piston Pumps - Goldcup Series1.P24P -2R1E-9A2-A00-0B0..........................SeriesDisplacement (in 3/rev)Series 6.007.258.0011.0014.0024.6030.60Basic unit P6P P7P P8P P11P P14P P24P P30P Basic P6R P7R P8R P11R P14R P24R P30R Rear driveShuttle valveP6L P7L P8L P11L P14L P24L P30L Rear aux. pumpP6S P7S P8S P11S P14S P24S P30S Open loop version P6V P7V P8V P11V P14V Fixed displacementP6F P7F P8F2. P24P-2R1E-9A2-A00-0B0............................ShaftMechanical Seal Double Lip SealSeries SAE P ♦P P ♦S P ♦R P ♦L Key SplineKeySpline C z ❍2378P6/7/8D ❍z45--P11/14E z z2378P24/30Fz z23783. P24P-2R 1E-9A2-A00-0B0.......................RotationCW R CCWL4. P24P-2R 1E-9A2-A00-0B0...................Seal ClassBuna N : mineral oil1Viton : mineral oil & fire resistant fluid55. P24P-2R1E -9A2-A00-0B0.........................Design6. P24P-2R1E-9A 2-A00-0B0........................Control7. P24P-2R1E-9A 2-A00-0B0...........Control OptionsDisplacement indicator 2Torque Limiter4Potentiometer 6Cam positionfeedback RVDT (AC / DC)7 / 88. P24P-2R1E-9A2-A 00-0B0......Control pump sideControl : port A side / port B sideA / B9. P24P-2R1E-9A2-A 00-0B0...........Control Feature 10. P24P-2R1E-9A2-A00-0B0.....Servo & Replenish.Series Code Remark Servo ReplenishingP6, P7, P8 1.07 in 3/rev.P11, P14 1.07 in 3/rev.1.07 in 3/rev.P ♦PP ♦SP24, P300Included in pump2.80 in 3/rev.P ♦R. P ♦LXTo be supplied externally11. P24P-2R1E-9A2-A00-0B 0...................Rear DriveRear drive NoneSAE Torque (in.lbs)P 0A B1750R / L -A B C7130P6P7P8S -A 1750P 0A B 2400R / L -A B C D E13600P11P14S -A 2400P0B C 2700R / L -B CD EF 33550P24P30S -B270012. P24P-2R1E-9A2-A00-0B 0.....Optional rear pumpP ♦R. P ♦L0P ♦S (rear auxiliary pump included)1Axial Piston Pumps - Goldcup Series - Control OptionsControl Features..............................................................................................................(P24P-2R1E-9A2-A00-0B1)ControlsCode1♦♦2M♦ / 2N♦2A♦ / 2H♦4♦♦7♦♦8♦♦9♦♦00Standard110VAC / 60 Hz, DIN connector Standard Standard No manual override72 - 350 PSI24 VDC 01-12 VDC, DIN connector--With manual override72 - 435 PSI12 VDC 02-240VAC / 50 Hz, DIN connector---100 - 380 PSI-03-110VAC / 60 Hz, Wiring Box---150 - 400 PSI-04-12 VDC, Wiring Box---72 - 250 PSI-05-No valve-----06-24 VDC, DIN connector-----07-110 VAC / 50 Hz, DIN connector-----Axial Piston Pumps - Goldcup Series - P6 / P7 / P8 - Dimensions (in)Dimensions Shafts Code Torque limits(in-lbs.)L1L2DIAMETER K1 x K2H1 Keyed : SAE-C2, 7 2.23 1.25 1.250 - 1.2490.312 x 0.310 1.39 Keyed : SAE-D4 2.97 1.75 1.750 - 1.7480.438 x 0.437 1.94 Splined : SAE-C3, 8 2.23Class 1-J498b, 12/24 d.p. - 14 teeth Splined : SAE-D5 2.97Class 1-J498b, 8/16 d.p. - 13 teeth1P6/7/8L dimensions : consult Denison Hydraulics.Axial Piston Pumps - Goldcup Series - P6 / P7 / P8 – Hydraulic SchematicPump type Dimensions (in)PortsP♦P P♦R P♦L A1B1Ø E FMain lines A, B : SAE-62, 1½“z z z 1.44 3.12 1.505/8”-11UNC x 1.38 Auxiliary Pump inlet port C z SAE - 16Auxiliary pump outlet (external filtration)G SAE - 8External replenishing inlet K SAE - 16External servo & replenishing flow inlet H z z SAE - 4Drain ports D1, D2z z z SAE - 12Shuttle valve drain port D3zVent ports V,VA,VB SAE - 4Gauge ports AG,BG,DG,KG SAE - 6Axial Piston Pumps - Goldcup Series - P11 / P14 - Dimensions (in)Dimensions Shafts Code Torque limits(in-lbs.)L1L2Diameter K1 x K2H1 Keyed : SAE-E2, 726590 2.97 1.50 1.750 - 1.7490.438 x 0.437 1.94 Splined : SAE-E3, 819100 2.97Class 1-J498b, 8/16 d.p. - 13 teethAxial Piston Pumps - Goldcup Series - P11 / P14 – SchematicPump type Dimensions (in)PortsP♦P P♦R P♦L A1B1Ø E FMain lines A, B : SAE-62, 1½“z z z 1.44 3.12 1.505/8”-11UNC x 1.38 Auxiliary servo & replenishing pump inlet port C z SAE - 20Auxiliary servo pump outlet (external filter)G SAE - 4Auxiliary replenishing pump outlet (external filter)J SAE - 10External replenishing inlet K SAE - 16External servo & replenishing flow inlet G2z z SAE - 8Drain ports D1 & D2z z z SAE - 16Shuttle valve drain port D3z SAE - 16Vent ports V,VA,VB SAE - 4Axial Piston Pumps - Goldcup Series - P24 / P30 - Dimensions (in)Dimensions Shafts Code Torque limits(in-lbs.)L1L2DIAMETER K1 x K2H1 Keyed : SAE-F2, 730780 3.47 2.25 2.000 - 1.9980.500 x 0.498 2.22 Splined : SAE-F3, 850650 3.47Class 1-J498b, 8/16 d.p. - 15 teeth1) Upper value : P24 - Lower value : P30Axial Piston Pumps - Goldcup Series - P24 / P30 - Schematic1 - 23Specifications may be revised at any time. Refer to Technical Literature for latest data.DENISON HYDRAULICS - Ref. : 01 - US-PP001-E1.doc.Pump type Dimensions (in)PortsP♦P P♦R P♦L A1B1Ø E FMain lines A, B : SAE-62, 2"z z z 1.75 3.82 2.00¾“ -10 UNC x 1.50 Auxiliary Pump inlet port C : SAE-61, 2"z 1.68 3.06 2.00½“ -13 UNC x 1.06 Auxiliary pump outlet (external filtration)G SAE - 12External replenishing inlet K SAE - 32External servo & replenishing flow inlet H z z SAE - 12Drain ports D1, D2z z z SAE - 20Shuttle valve drain port D3z SAE - 16Vent ports V,VA,VB SAE - 4Gauge ports AG,BG,DG,KG SAE - 4。
