低压配电线路常见故障的防护方法

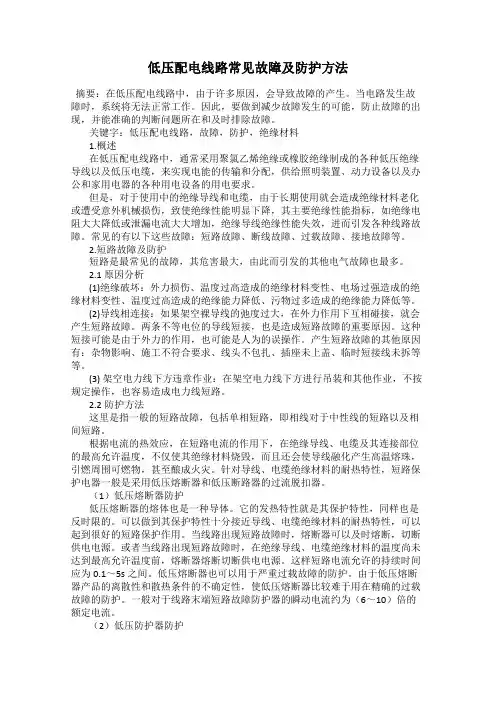

低压配电线路常见故障及防护方法
低压配电线路常见故障及防护方法摘要：在低压配电线路中，由于许多原因，会导致故障的产生。
当电路发生故障时，系统将无法正常工作。
因此，要做到减少故障发生的可能，防止故障的出现，并能准确的判断问题所在和及时排除故障。
关键字：低压配电线路，故障，防护，绝缘材料1.概述在低压配电线路中，通常采用聚氯乙烯绝缘或橡胶绝缘制成的各种低压绝缘导线以及低压电缆，来实现电能的传输和分配，供给照明装置、动力设备以及办公和家用电器的各种用电设备的用电要求。
但是，对于使用中的绝缘导线和电缆，由于长期使用就会造成绝缘材料老化或遭受意外机械损伤，致使绝缘性能明显下降，其主要绝缘性能指标，如绝缘电阻大大降低或泄漏电流大大增加，绝缘导线绝缘性能失效，进而引发各种线路故障。
常见的有以下这些故障：短路故障、断线故障、过载故障、接地故障等。
2.短路故障及防护短路是最常见的故障，其危害最大，由此而引发的其他电气故障也最多。
2.1 原因分析(1)绝缘破坏：外力损伤、温度过高造成的绝缘材料变性、电场过强造成的绝缘材料变性、温度过高造成的绝缘能力降低、污物过多造成的绝缘能力降低等。
(2)导线相连接：如果架空裸导线的弛度过大，在外力作用下互相碰接，就会产生短路故障。
两条不等电位的导线短接，也是造成短路故障的重要原因。
这种短接可能是由于外力的作用，也可能是人为的误操作。
产生短路故障的其他原因有：杂物影响、施工不符合要求、线头不包扎、插座未上盖、临时短接线未拆等等。
(3) 架空电力线下方违章作业：在架空电力线下方进行吊装和其他作业，不按规定操作，也容易造成电力线短路。
2.2防护方法这里是指一般的短路故障，包括单相短路，即相线对于中性线的短路以及相间短路。
根据电流的热效应，在短路电流的作用下，在绝缘导线、电缆及其连接部位的最高允许温度，不仅使其绝缘材料烧毁，而且还会使导线融化产生高温熔珠，引燃周围可燃物，甚至酿成火灾。
针对导线、电缆绝缘材料的耐热特性，短路保护电器一般是采用低压熔断器和低压断路器的过流脱扣器。
低压配电网常见故障及处理方法
低压配电网常见故障及处理方法低压配电网是指电压在1000V以下的电力配电网，是连接电力输电网与用户用电负荷的重要环节。
在低压配电网运行过程中，常会出现各种故障。
下面将介绍几种常见的低压配电网故障及其处理方法。
一、低压配电网短路故障低压配电网短路故障是指两个或多个电源与负荷之间的正常电路路径上突然短接，导致电流异常增大的故障现象。
常见的短路故障原因有：设备老化、电缆绝缘损坏、线路杂物引起短路等。
处理方法：1.及时切断电源。
在发生短路故障时，应立即切断短路处之前的电源，以防止故障电流继续扩大，造成更大的损失。
2.维修或更换设备。
检查短路故障的具体原因，修复或更换短路故障设备，恢复正常供电。
3.加强检修和维护工作。
定期对低压配电网设备进行检修和维护，发现问题及时解决，减少故障的发生。
低压配电网过载故障是指电路中负荷电流大于回路额定电流的故障现象。
过载故障多发生在线路长时间运行负荷高的情况下，也可能是由于负荷异常增大，超过了线路的额定负荷。
处理方法：1.减少负荷电流。
及时调整并减少过载点负荷，以降低负荷电流，保证电路正常运行。
2.增加线路容量。
如果过载故障频繁发生，应考虑增加线路的容量，以保证供电的稳定性。
3.合理分配负荷。
根据不同负荷的特点，合理分配负荷，避免某一部分负荷过大，造成过载故障。
低压配电网接地故障是指电力系统中的任何一相故障接地于大地的电流或电压超过了规定值的故障。
常见的接地故障原因有：设备绝缘老化、雷击、外部损坏等。
总结：低压配电网常见的故障有短路故障、过载故障和接地故障等，处理方法主要是切断电源、修复设备、减小负荷电流、增加线路容量和加强维修工作等。
只有及时发现和处理故障，才能确保低压配电网的安全和可靠运行。
定期的检修和维护工作也十分重要，以减少故障的发生，提高低压配电网的运行效率。
低压配电网常见故障及处理方法
低压配电网常见故障及处理方法【摘要】低压配电网是现代社会不可或缺的基础设施之一，但常常会出现各种故障，给人们的生活和生产带来困扰。
本文从过载故障、短路故障、接地故障、漏电故障和电气火灾等方面进行了详细介绍。
针对这些常见故障，我们需要加强预防意识，定期检查设备，及时处理故障，以保障低压配电网的正常运行和安全性。
希望通过本文的介绍和建议，能够让读者对低压配电网常见故障有更深入的了解，从而有效地避免和处理各类故障，确保电力系统稳定可靠地运行。
【关键词】低压配电网、常见故障、处理方法、过载故障、短路故障、接地故障、漏电故障、电气火灾、加强预防意识、定期检查设备、及时处理故障。
1. 引言1.1 低压配电网常见故障及处理方法低压配电网是指额定电压在1000V以下的配电系统，是工业和民用电力系统中的重要组成部分。
在日常运行中，低压配电网常常会出现各种故障，如过载、短路、接地、漏电等问题，甚至可能导致电气火灾。
了解和掌握低压配电网常见故障及处理方法，对于确保电力系统的安全稳定运行至关重要。
过载故障是指电路中的负载超过了其额定容量，导致电流过大而引发故障。
处理过载故障的方法通常包括增加电路容量、减少负载或者添加过载保护装置等措施。
短路故障则是指电路中出现了两个相互接触的导体或导体与设备外壳相互接触造成短路。
处理短路故障的方法包括断开短路处电源、修复绝缘层或者更换受损部件等。
接地故障是指设备或电缆的绝缘层损坏导致与大地或其他金属部分发生接触的故障。
漏电故障则是指电流在正常回路之外通过设备或导线流向大地引起的故障。
处理接地和漏电故障的方法包括修复绝缘层、增强设备绝缘性能以及定期检查和清理设备。
电气火灾是由电气设备、电线或电源引发的火灾，常见于低压配电网故障中。
防范电气火灾的方法包括定期检查设备、保持设备清洁、安装过载和短路保护器以及及时处理发现的故障。
加强预防意识、定期检查设备以及及时处理故障是保障低压配电网安全运行的重要措施，希望广大电力工作者和使用者能够认真对待低压配电网常见故障，提高故障处理能力，确保电力系统的安全运行。
低压配电网常见故障及处理方法
低压配电网常见故障及处理方法低压配电网是城市中供电的重要组成部分，它承担着将电能从变电站输送到用户的重要功能。
低压配电网在日常运行中也会出现各种故障，给用户的正常用电造成影响。
为了保障低压配电网的正常运行和快速处理故障，下面将介绍低压配电网常见故障及处理方法。
一、线路故障1. 断线故障断线是低压配电网常见的故障之一，可能是由于外力破坏、老化等原因导致的。
一旦发生断线故障，会导致用户停电。
处理方法是需要及时检修或更换受影响的电缆或线路，确保电力的正常供应。
2. 短路故障短路是由于电气设备或线路故障引起的，会造成电流异常增大，导致线路过载甚至设备损坏。
处理方法是发生短路后，首先需要及时切断电源，隔离故障点，然后进行设备检修或更换，重新接通电源。
3. 漏电故障漏电是指电源线路发生绝缘破损，导致线路与大地之间发生漏电。
漏电会对电气设备和人身安全造成威胁，因此需要及时处理。
对于漏电故障，需要进行绝缘测试，找到漏电点并及时修复。
二、设备故障1. 开关故障开关是低压配电网中常见的设备，如果发生故障会导致线路无法正常开通或断开。
处理方法是需要及时对故障开关进行维修或更换，确保正常使用。
三、其他故障1. 电能质量问题低压配电网中可能会出现电压波动、谐波扭曲等问题，这会影响到用户的正常用电。
处理方法是对电能质量进行监测，找到问题所在并进行调整。
2. 电气火灾低压配电网中可能会因为线路故障、设备故障等原因引发电气火灾。
处理方法是及时排除故障点，保障电力安全。
针对低压配电网常见故障的处理方法，需要指出的是，发生故障时首先要确保安全，及时切断电源，隔离故障点。
然后对故障进行排查与修复，保障电力的正常供应。
日常的巡检和维护保养也是至关重要的，可以有效地减少故障的发生，保障低压配电网的正常运行。
也需要加强用户的用电安全意识，合理使用电力设备，避免引发电力事故。
通过以上措施，可以提高低压配电网的运行效率和安全性，保障用户的正常用电需求。
低压配电线路常见故障的防护方法
低压配电线路常见故障的防护方法摘要：目前在我国电力系统建设发展的过程中,其配电线路在使用时,容易受到外界环境因素的影响,而出现许多的故障问题,这不仅给人们带来了巨大的经济损失,还给人们的日常生活和生产造成了一定的影响,因此我们就要对这些故障问题进行分析,从而采用相应的技术手段来对其进行处理,以确保电力资源的正常输送。
本文就主要对低压配电线路常见故障防护问题进行了简要分析。
关键词：低压配电线路；故障；防护引言低压配电线路在运行过程中，很容易受到一些因素的干扰而发生故障，所以低压配电线路发生故障的概率很高，发生故障的成因也较为复杂，相关的工作人员难以对其进行有效的维修，这就需要对低压配电线路故障的出现进行有效的预防，只有这样才能够保持低压配电线路在相关系统中的安全、平稳运行。
一、配电线路特征分析1、结构复杂由于不同用户使用电能的方式和途径不统一，因此配电线路的结构十分复杂。
例如独门独户常使用单独的变配电系统，而居民社区类的供电常是一电多户，变压器的设置也有许多不同，低压变压器设置在高压电路上，另外一些线路上会设置变电所，或是使用末级保护，结构类型众多，如此复杂的配电网络给日常电路维护工作带来了很大的问题，首先维护十分复杂，其次多样的线路使出现的问题各异不好统一解决，因此针对复杂的配电线路，要对配电线路整体进行全面的监控，确保电网安全。
2、负荷率低季节变化常常会影响配电线路的负荷状况，负荷率较低的配电线路，无功消耗多，线路的损耗较大。
逐渐损耗的配电线路会带来诸多问题，最终影响线路的末端电压质量，影响供电稳定性，甚至会带来安全隐患。
对于这一问题，要加强配电网络的电压质量，在实际工作中，配电线路可以采用分流补偿的方式进行配置，这样可使电能损耗大大降低，有利于保证良好的供电运行环境。
二、低压配电线路常见故障简述1、由于自然灾害导致配电线路的短路问题配电线路的架设设置在各个环境条件下，外部环境对于配电线路的影响极其重要，并且是不可预测的。
380V低压配电网故障分析及其消除措施
380V低压配电网故障分析及其消除措施随着现代产业的发展，全国各地的低压配电网都在不断建设与完善之中。
低压配电网作为电力系统中的最后一级配电网，其运行质量直接关系到电力供应的稳定性和可靠性。
然而，低压配电网在运行过程中也经常出现各种故障，严重影响到其正常运行。
本文将详细分析低压配电网常见的故障现象，并给出相应的消除措施。
一、线路故障低压配电网中最常见的故障就是线路故障。
线路故障指的是线路上发生短路、过载等现象，导致了线路的中断或断电。
线路故障的主要原因是线路设计不合理、设备老化以及人为操作不当等。
解决措施：首先，对于线路设计不合理的情况，可以考虑重新设计和改造线路。
其次，应定期对配电设备进行检查和维护，及时更换老化的设备，确保设备的完好运行。
最后，应加强人员的培训，改善管理制度，降低因人为操作不当造成的配电事故几率。
二、设备故障在低压配电网中，常见的设备故障有断路器跳闸、电缆故障、开关故障等。
这些设备故障通常是由于设备老化、外力损伤、操作不当等原因引起的。
解决措施：为了避免设备故障，应定期对设备进行检查和维护，及时更换老化的设备，保持设备的完好运行状态。
对于设备损坏的情况，应及时更换或修复，以免影响整个配电系统的正常运行。
三、瞬时过电压低压配电网在运行过程中，会经常遭受到瞬间的过电压干扰。
这些过电压的瞬间峰值可以达到数倍甚至数十倍的额定电压，引起电力设备和线路的故障。
解决措施：要消除瞬时过电压，首先需要进行配电线路降压、降阻以及应用低电压跳线、屏蔽、滤波等技术手段。
其次，需要进行接地电阻测量和改善接地条件，以提高电力系统的接地方式和能力。
最后，应加强对EPC项目的管理，严格执行电力设备和线路的安装、调试、验收等规定，以提高电力系统的稳定性和可靠性。
四、中性点失地中性点失地指的是低压配电网的中性导线失去接地，或接地电阻大于规定值的情况。
当中性点失地时，会引起配电设备和线路的过电压、过流等问题，导致整个配电系统的动力性能下降。
低压电路故障的常见原因和解决方法
低压电路故障的常见原因和解决方法低压电路故障是电力系统中常见的问题之一，它可能导致设备故障、停电以及其他电力供应方面的困难。
本文将探讨低压电路故障的常见原因，并提供一些解决这些问题的方法。
一、常见原因1. 线路老化：随着时间的推移，电线和电缆的绝缘材料可能会变得老化，导致绝缘能力的下降。
这可能导致线路短路、漏电以及其他故障。
2. 过载：电路中的负载超出了其承载能力，导致电流超过额定值。
这可能会导致保险丝熔断或断路器跳闸，从而切断电源。
3. 设备故障：电路中的设备如插座、开关和配电盒等可能出现过载、短路或损坏，从而导致电路故障。
4. 不合适的电线和电缆安装：电线和电缆的不正确安装可能导致接触不良、线路短路以及其他故障。
5. 外部因素：低压电路也可能受到外部因素的影响，如自然灾害、动物咬断电线等。
这些因素可能导致线路中断、线路短路以及其他损坏。
二、解决方法1. 定期检查和维护：对低压电路进行定期检查，发现问题及时修复。
定期维护可以延长设备和线路的寿命，并减少故障的发生。
2. 更新老化设备：如果设备变旧且易损坏，及时更换为新的设备。
更新设备可以提高电路的可靠性，并降低故障的风险。
3. 均衡负载：确保电路中的负载均衡，避免某个电路承载过多电流。
通过合理规划，可以减少过载导致的故障发生。
4. 正确安装电线和电缆：电线和电缆的正确安装十分重要，确保接线牢固可靠，并避免接触不良或线路短路。
5. 加强保护措施：考虑使用过流保护器、残余电流动作保护器等设备，以及正确设置熔断器和断路器，提供更全面的保护。
6. 预防措施：针对可能的外部因素，采取预防措施，如设置防水、防雷等设备，减少因外部因素导致的线路故障。
结论：低压电路故障可能会给我们的生活和工作带来很大的困扰，因此及时了解和解决低压电路故障的原因至关重要。
通过定期检查和维护、更新老化设备、均衡负载、正确安装电线和电缆、加强保护措施以及采取预防措施，我们可以减少低压电路故障的发生，提高电路的可靠性和使用寿命。
低压配电网常见故障及处理方法
低压配电网常见故障及处理方法低压配电网是城市和乡村供电系统的重要组成部分，其安全可靠运行直接关系到人们的生活和生产。
在日常运行中，低压配电网常常会出现各种故障，给人们的生产和生活带来诸多困扰。
对低压配电网常见故障及处理方法的了解具有十分重要的意义。
一、低压配电网常见故障1. 短路故障短路故障是指两个或多个导线之间发生了直接短路，电流超过了导线的允许额定值。
常见的短路故障原因有：导线接触不良、绝缘老化破损、设备故障等。
2. 过载故障过载故障是指在短时间内负荷超负荷运行，导致设备过热、线路过载，甚至设备烧毁。
通常是由于负荷增加、设备老化等原因导致的。
3. 漏电故障漏电故障是指电气设备因为绝缘受损或水等介质导致接地故障，导致电流通过不正常的路径流向地面。
这种故障会对人身安全造成威胁，因此应该及时排除。
4. 偶发故障偶发故障是指由于外界原因引起的故障，比如动物触电、天气原因引起的设备故障等。
1. 短路故障处理方法发生短路故障时，首先应立即切断电源，阻止故障电流继续流动，这样可以避免进一步扩大故障范围。
然后进行故障检测，找出短路点并加以绝缘处理，排除故障后再进行带电试验，确认没有问题后方可重新合闸。
2. 过载故障处理方法发生过载故障时，首先也需要切断电源，停止过载设备的运行。
然后检查设备的额定负荷和运行状况，可以适当增加设备容量或者减少负荷，以避免再次发生过载故障。
3. 漏电故障处理方法漏电故障一旦发生，立即停电，并采用测试仪器对漏电进行检测，找出漏电故障点并进行绝缘处理。
需要注意的是，在处理漏电故障时一定要保证自身安全，避免电流通过人体造成伤害。
4. 偶发故障处理方法偶发故障通常是外界原因引起的，因此在处理时首先要排除外界的影响因素，然后进行设备检测和维修。
需要注意的是，对于天气原因引起的设备故障，应该在设备周围增加防护措施，避免再次发生。
低压配电网常见故障的处理方法需要具备一定的电气技术知识和丰富的实践经验，对于配电设备的定期检查和维护也是十分必要的。
低压配电线路常见故障分析
低压配电线路常见故障分析低压配电线路是指额定电压不超过1000V的配电系统，通常用于向工业、商业和住宅区提供电力。
由于其使用范围广泛，很容易出现各种故障。
下面我们将分析低压配电线路常见的故障以及解决方法。
1. 短路短路是指两个或多个导电部件之间出现异常接触，导致电流直接通过接触部分流过，使电路处于过载状态。
短路可能会导致线路过热、设备损坏甚至引发火灾。
短路的主要原因包括线路绝缘破损、设备老化、安装不规范等。
一旦发现线路短路，应立即切断电源，并通过专业人员进行检修。
2. 过载过载是指线路或设备承受超过其额定电流的电流，可能会导致设备烧坏甚至引发火灾。
过载的原因通常包括电气设备老化、设计不合理、使用负荷过大等。
为避免过载，应定期检测线路负载情况，确保设备正常运行。
3. 漏电漏电是指电流经绝缘被介质泄漏到地面或其他地方，可能会对人身安全造成威胁。
漏电的主要原因包括设备绝缘破损、潮湿环境、设备老化等。
为避免漏电，应定期检测设备绝缘情况，确保设备处于良好状态。
4. 接地故障接地故障是指接地线路或接地部件失效或被干扰，导致接地故障电流不能正常通过。
接地故障可能会导致接地电阻过大，进而影响接地系统的正常运行。
接地故障的主要原因包括接地线路断裂、接地电阻增大等。
为避免接地故障，应定期检测接地电阻，确保设备接地正常。
5. 设备故障针对以上几种常见的低压配电线路故障，我们可以采取以下措施来预防和处理故障：1. 定期检测应定期对低压配电线路进行巡检，及时发现并处理潜在的故障隐患。
巡检内容包括线路绝缘状况、设备运行情况、负载情况等。
2. 定期维护定期对低压配电线路进行维护保养，包括清洁设备、紧固接线、更换老化部件等。
维护保养工作能有效延长设备的使用寿命，减少故障发生的可能性。
3. 安全操作在使用低压配电线路时，应按照规定操作程序进行，确保设备正常运行。
使用中发现任何异常情况应及时报修，不得擅自处理。
4. 备用设备在必要的地方应设置备用设备，以备主设备出现故障时能够及时切换，保证电力供应的连续性。
低压供电系统安全防护方法范文
低压供电系统安全防护方法范文低压供电系统的安全防护是保障供电系统正常运行和人身安全的重要措施。
本文将从设备选择与维护、电气安装、用电控制和安全操作等方面介绍低压供电系统的安全防护方法。
设备选择与维护是低压供电系统安全防护的基础。
首先，应选择具备良好质量和技术性能的设备，避免使用低劣、不合格的电器设备。
其次，应定期对设备进行维护和检测，及时发现和解决设备问题，避免设备故障引发安全事故。
此外，设备的安装和接线也需要按照规范进行，确保设备稳定可靠运行。
电气安装是低压供电系统安全防护的重点。
在电气安装中，应注意以下几点。
首先，应按照电气设备的使用要求进行布置，确保设备之间有足够的间隔和通风。
其次，应合理规划电缆线路，避免过长或交叉敷设。
另外，电缆线路的接线应采用可靠的接头和绝缘材料，防止因接触不良或绝缘破损导致电击事故。
最后，应设置过载和短路保护装置，及时切断电源，防止电气设备过载或短路引发火灾和其他安全事故。
用电控制是低压供电系统安全防护的重要环节。
在用电控制中，应注意以下几点。
首先，应有合理的用电计划，避免过度负荷使用电力，以防止供电系统过载。
其次，应安装电能计量设备，定期监测电能的消耗和负荷变化，及时调整用电计划和供电方式。
另外，应合理使用电器设备，避免私拉乱接、破坏设备绝缘等不安全操作。
最后，应注意用电场所的安全防护措施，例如设置防爆灯具、防火墙和紧急疏散通道等，确保用电场所的人员和财产安全。
安全操作是低压供电系统安全防护的最后一环。
在日常操作中，应遵守以下几个原则。
首先，严格按照操作规程进行操作，禁止擅自操作设备或更改电气装置。
其次，应定期对设备进行巡视，及时发现设备故障和异常现象。
另外，在操作过程中应注意个人防护，例如佩戴绝缘手套和工作帽，确保操作安全。
最后，应定期进行安全培训，提高操作人员的安全意识和应急处理能力，做好安全防护的各项工作。
综上所述，低压供电系统的安全防护需要在设备选择与维护、电气安装、用电控制和安全操作等方面同时进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压 断 路 器 的过 流 脱 扣器 ， 以在 线路 出现 故 可 障或 短路 故 障时进行 防护 。无 论 是过 载还是 短路 故 障 ， 路 中 的电流超 过其 允许 载流 量 的 ， 线 统称 为过 电
造成电力线短路 。产生短路故障的其他原 因还有 ：
杂 物影 响 、 工不 符 合 要 求 、 头 不包 扎 、 座 未 上 施 线 插 盖 、 时短接 线未拆 等 等 。 临
绝缘材料烧毁 ， 而且还会使导线融化产生高温熔珠 ， 引燃周 围的可燃物 ， 甚至酿成火灾。 对于一般的短路故障， 包括单相短路 ， 即相线对
于 中性 线 的短路 以及相 间短 路 ， 由于低压配 电线路绝
传输和分配 ， 供给照 明装置、 动力设备， 以及办公和
家用 电器 的各种 用 电设 备 的用 电要求 。
Ｏｃ ｒ， ｒｖｎｓｔｅｆ ｌ ｔｅａ ｐ ａ ｎ ｅ ａ ｄ Ｃ ｅａ ｃ ｒｔ ｊｄ ｍｅ ｔ ｎａ ｄｔｅｐｏ ｐ ｌ ｎ ｔ ｎｆｕｔ ｃｕ ｓ ｐ ｅ ｅ ｔ ｈ ｕｔ ｈ ｐ ｅ ｒ ｃ ， ｎ ａ ｔ ｃ ｕａ ｇ ｎ ｎ ｒｍ ｔ ｉ ａｉ ｌ ． ａ ａ ｎ ｈ ｅｕ ｉ ｈ ｅ ｍｉ ｏ ａ
１ ２ 防护方 法 ．
流。实现上述过 电流的保护 ， 统称为过电流防护。 与低压熔断器的保护特性和绝缘导线、 电缆的
要做到减少 故障发生的可能 ， 防止故障 的出现 ， 能准确地 判断故障 Ｙ所在和及时排除故 障。 并
关键词 ： 低压配 电线路 故障 防护
Ｐｒ ｔ ｃ ｉｎ Ｍｅ ｈ ｄ ｆＣｏ ｏ ｅ ｔ ｔ ｏ ｓ ｏ ｍｍｏ ａ ｌ ｉ ｏ ｎ Ｆ ｕｔ ｎ Ｌ ｗ ｌ ｇ ｓ ｒ ｕ ｉｎ Ｌｎ ｏ Ｖｏｔ ｅ Ｄｉｔｉ ｔ ｉｅ ａ ｂ ｏ
缘材料老化或遭到意外机械损伤， 使带有不同电压的 相线与中性线或相线与相线相连接 ， 在线路上产生电
但是 ， 绝缘导线和电缆 由于长期使用 ， 造成的绝
缘 材料 老 化 或遭 受 意 外 机械 损 伤 ， 绝缘 性 能 明显 使
流骤然增大的现象称为短路。短路是最常见的故障，
危害最大 ， 由此引 发 的其他 电气 故障 也最 多 。
大 ， 在外 力 的作用 下致 导线 摆动 、 会 互相 碰接 而产 生
导线、 电缆及其连接部位的最高允许温度不仅使其
一
短路故障。两条不等 电位的导线短接 ， 也是造成短
２８ 一
技斑 专题 ・ 低压 配 电线路 常见 故障 的防 护方法
上海 电器 技术 （０ ０ ｏ３ ２ １Ｎ ． ）
上海 电器技术（００ ｏ３ ２ １Ｎ ． ）
低压配电线路常见故障的防护方法 ・ 技疵意曩
低压 配 电线路 常见 故 障 的 防护 方 法
张 丽 朱文琦 河 南工业职业技 术 学院
摘
要 ： 在低压配 电线路 中， 由于许多原因会 导致故障的产生。当电路 发生故障时 ， 系统将 无法正常工作 。因此
路故 障的重 要原 因 。这 种短 接 可能是 由于外力 的作 用 ， 可能是 人为 的误 操作 。 也 （） ３ 架空 电力 线下 方 违 章作 业 。在 架 空 电力线 下 方进 行 吊装和 其他 作 业 时 不 按 规 定操 作 ， 容 易 也
倍 的额定 电流 。
１ ２ ２ 低 压 断路 器 ．．
Ｚ ａ ｇ Ｌ Ｚ ｕ Ｗ ｅ ｑ ｈｎ ｉ ｈ ｎ ｉ Ｈｅ ａ ｏｙｅ ｈ ｉａ Ｉ ｓｉ ｔ ｎ ｎ Ｐ ｌｔｃ ｎｃ ｌ ｎ ｔ ｕ ｅ ｔ
Ａｂ ｔ ｃ ：Ｉ ｈ ｏ ｏｔ ｇ ｉｔｉｕ ｉｎ ｌ ｅ ｅ ａ ｓ ｆ ｎ ｅ ｓ ｎ ，ｃ ｕ ｅ ｆｕ ｔ ａ ｅ ｈ ｐ ｅ ｎ ｄ ｓ ｒ ｔ ｎ ｔ ｅ ｌｗ ｖ ｌ ｅ ｄ ｓ ｂ ｔ ｉ ，ｂ ｃ ｕ ｅ ｏ ａ ａ ｒ ｏ ｎ ｍａ ｙ ｒ ａｏ ｓ ａ ｓ ｌ ｃ ｌ ｂ ａ ｐ ｎ ｅ ．Ｗ ｈ ｎ ｔｅ ｅ ｅ ｔ ｃ ａ ｌ ｅ ｌｃ ｒ ｈ ｉ
缘的， 如果这种绝缘破坏了， 就会发生短路故障。绝缘
破坏的原 因有 ： 外力损伤 、 过高造成 的绝缘材料变 温度 性 、 过强 造成 的绝 缘材料 变 性 、 电场 温度 过 高造 成 的
１ 短路故 障及 防护
由于 电流 的热效 应 ， 在短路 电流 的作 用下 ， 绝缘
绝缘能力降低 、 污物过多造成的绝缘能力降低等。 （） ２ 导线 相连接 。如 果架 空裸导 线 的弛度过
１Hale Waihona Puke １ 造 成短 路 的主要原 因 ．
下降。其主要的绝缘性能指标 ， 如绝缘电阻大大降低
或泄漏 电流大幅增加 ， 导线绝缘性 能失效 ， 因而引发各
（） １ 绝缘破 坏。电路 中不 同电位 的导体是互相绝
种线路故障。常见 的故障有 ： 短路故 障、 断线故 障、 过载故障、 接地故障、 高次谐波电流过载故障以及线 路的连接部分过热故障或火花电弧放电故障等。
Ｋ ｙ ｒ ：ｌｗ ｏｔ ｇ ｉｔ ｂ ｔ ｎ ｌ ｅ ｆ ｕｔ ｐ ｏ ｅ ｔ ｅ ｗｏ ｄｓ ｏ ｖ ｌ ｅ ｄ ｓ ｒ ｕ ｉ ｉ ａ ｌ ａ ｉ ｏ ｎ ｒｔ ｃｉ ｏｎ
Ｏ 前 言
在 低 压 配 电线 路 中 ， 常采 用 绝缘 或 橡 胶绝 缘 通 制成 的各种低 压 绝缘 导线及 低压 电缆 来实 现 电能 的
