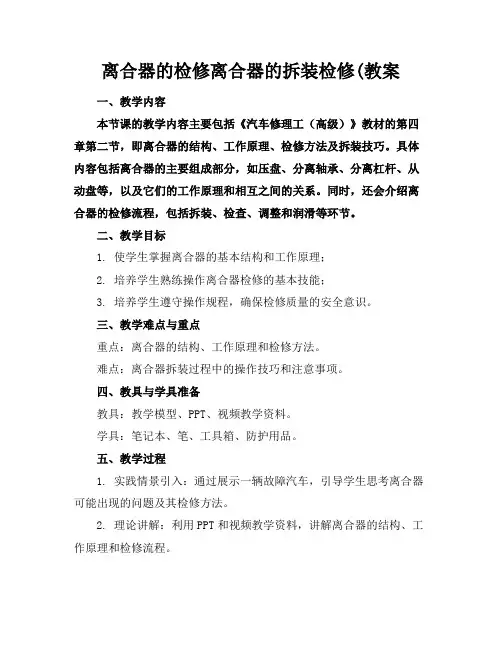

离合器的检修离合器的拆装检修(教案一、教学内容本节课的教学内容主要包括《汽车修理工（高级）》教材的第四章第二节，即离合器的结构、工作原理、检修方法及拆装技巧。
具体内容包括离合器的主要组成部分，如压盘、分离轴承、分离杠杆、从动盘等，以及它们的工作原理和相互之间的关系。
同时，还会介绍离合器的检修流程，包括拆装、检查、调整和润滑等环节。
二、教学目标1. 使学生掌握离合器的基本结构和工作原理；2. 培养学生熟练操作离合器检修的基本技能；3. 培养学生遵守操作规程，确保检修质量的安全意识。
三、教学难点与重点重点：离合器的结构、工作原理和检修方法。
难点：离合器拆装过程中的操作技巧和注意事项。
四、教具与学具准备教具：教学模型、PPT、视频教学资料。
学具：笔记本、笔、工具箱、防护用品。
五、教学过程1. 实践情景引入：通过展示一辆故障汽车，引导学生思考离合器可能出现的问题及其检修方法。
2. 理论讲解：利用PPT和视频教学资料，讲解离合器的结构、工作原理和检修流程。
3. 示范操作：教师在模型车上演示离合器的拆装过程，讲解每一步的操作要领和注意事项。
4. 学生实操：学生在教师的指导下，分组进行离合器的拆装实践，掌握操作技巧。
5. 随堂练习：学生独立完成一道离合器检修的实际问题，检验学习效果。
6. 答案讲解：教师对学生的练习进行点评，讲解正确答案及解题思路。
六、板书设计离合器结构图离合器工作原理离合器检修流程七、作业设计1. 描述离合器的主要组成部分及其作用。
答案：离合器的主要组成部分包括压盘、分离轴承、分离杠杆、从动盘等，它们共同工作，实现发动机与变速箱的连接和断开。
2. 简述离合器的工作原理。
答案：离合器的工作原理是通过压盘与从动盘之间的摩擦力，实现发动机与变速箱的连接和断开。
3. 列出离合器检修的主要步骤。
答案：离合器检修的主要步骤包括拆装、检查、调整和润滑等。
八、课后反思及拓展延伸重点和难点解析一、教学内容细节重点关注本节课的教学内容主要包括《汽车修理工（高级）》教材的第四章第二节，即离合器的结构、工作原理、检修方法及拆装技巧。
最新汽车修理教案——离合器

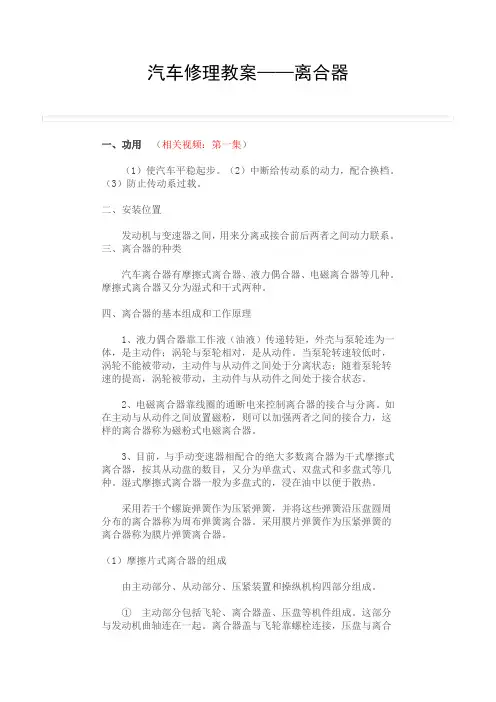

汽车修理教案——离合器一、功用（相关视频：第一集）（1）使汽车平稳起步。
（2）中断给传动系的动力，配合换档。
（3）防止传动系过载。
二、安装位置发动机与变速器之间，用来分离或接合前后两者之间动力联系。
三、离合器的种类汽车离合器有摩擦式离合器、液力偶合器、电磁离合器等几种。
摩擦式离合器又分为湿式和干式两种。
四、离合器的基本组成和工作原理1、液力偶合器靠工作液（油液）传递转矩，外壳与泵轮连为一体，是主动件；涡轮与泵轮相对，是从动件。
当泵轮转速较低时，涡轮不能被带动，主动件与从动件之间处于分离状态；随着泵轮转速的提高，涡轮被带动，主动件与从动件之间处于接合状态。
2、电磁离合器靠线圈的通断电来控制离合器的接合与分离。
如在主动与从动件之间放置磁粉，则可以加强两者之间的接合力，这样的离合器称为磁粉式电磁离合器。
3、目前，与手动变速器相配合的绝大多数离合器为干式摩擦式离合器，按其从动盘的数目，又分为单盘式、双盘式和多盘式等几种。
湿式摩擦式离合器一般为多盘式的，浸在油中以便于散热。
采用若干个螺旋弹簧作为压紧弹簧，并将这些弹簧沿压盘圆周分布的离合器称为周布弹簧离合器。
采用膜片弹簧作为压紧弹簧的离合器称为膜片弹簧离合器。
（1）摩擦片式离合器的组成由主动部分、从动部分、压紧装置和操纵机构四部分组成。
①主动部分包括飞轮、离合器盖、压盘等机件组成。
这部分与发动机曲轴连在一起。
离合器盖与飞轮靠螺栓连接，压盘与离合器盖之间是靠3－4个传动片传递转矩的。
②从动部分是由单片、双片或多片从动盘所组成，它将主动部分通过摩擦传来的动力传给变速器的输入轴。
从动盘由从动盘本体，摩擦片和从动盘毂三个基本部分组成。
为了避免转动方向的共振，缓和传动系受到的冲击载荷，大多数汽车都在离合器的从动盘上附装有扭转减震器。
③压紧机构主要由螺旋弹簧或膜片弹簧组成，与主动部分一起旋转，它以离合器盖为依托，将压盘压向飞轮，从而将处于飞轮和盘压间的从动盘压紧。
（2）工作原理发动机发出的转矩，通过飞轮及压盘与从动盘接触面的摩擦作用，传给从动盘。
离合器的检修离合器的拆装检修教案
离合器的检修离合器的拆装检修教案一、教学内容本节课选自《汽车维修技术》教材第四章“汽车离合器”部分，详细内容包括：离合器的工作原理与结构、离合器的拆装步骤、离合器的检修方法及注意事项。
二、教学目标1. 理解并掌握离合器的工作原理及结构；2. 学会正确拆装离合器，掌握离合器检修方法；3. 能够分析并解决离合器常见故障。
三、教学难点与重点教学难点：离合器拆装步骤及注意事项、离合器检修方法；教学重点：离合器工作原理、结构及故障分析。
四、教具与学具准备教具：汽车维修手册、离合器实物、拆装工具、检修工具；学具：笔记本、笔、工具包。
五、教学过程1. 导入：通过实际案例分析，引导学生了解离合器在日常行车中的重要性。
2. 理论讲解：a. 离合器工作原理及结构；b. 离合器拆装步骤及注意事项；c. 离合器检修方法。
3. 实践操作：a. 演示离合器拆装过程，讲解注意事项；b. 学生分组进行离合器拆装练习；c. 指导学生进行离合器检修操作。
4. 例题讲解：分析离合器常见故障案例，讲解故障原因及解决方法。
5. 随堂练习：学生根据所学知识，分析并解决实际问题。
六、板书设计1. 离合器工作原理；2. 离合器结构图；3. 离合器拆装步骤；4. 离合器检修方法；5. 常见故障及解决办法。
七、作业设计a. 离合器踏板沉重；b. 离合器打滑；c. 离合器异响。
2. 答案：见附件。
八、课后反思及拓展延伸1. 反思：本节课学生掌握情况，教学效果及改进措施；2. 拓展延伸：引导学生了解其他汽车零部件的维修方法，提高综合维修技能。
重点和难点解析：一、教学内容中的重点关注细节1. 离合器的工作原理与结构；2. 离合器的拆装步骤及注意事项；3. 离合器检修方法及常见故障分析。
二、重点细节补充和说明1. 离合器的工作原理与结构离合器是汽车传动系统的重要组成部分，其工作原理是通过离合器片的接触与分离来实现发动机与变速器之间的动力传递与中断。
重点关注细节如下：（1）离合器片的材质与厚度：离合器片的材质对其使用寿命和传递效率有直接影响，一般采用耐磨、耐高温的材料制成。
05离合器的检修一离合器的工作原理教案
05离合器的检修一离合器的工作原理教案一、教学内容本节课我们将学习《汽车维修技术》教材第四章第一节的内容——离合器的工作原理与检修。
详细内容包括离合器的基本结构、工作原理、常见故障及检修方法。
二、教学目标1. 理解离合器的基本结构及其工作原理。
2. 学会分析离合器的常见故障，并能进行相应的检修。
3. 培养学生的动手操作能力和团队协作能力。
三、教学难点与重点重点：离合器的工作原理及检修方法。
难点：离合器故障诊断与分析。
四、教具与学具准备1. 教具：汽车维修手册、离合器模型、故障离合器部件。
2. 学具：螺丝刀、扳手、钳子等常用工具。
五、教学过程1. 导入：通过展示一辆汽车，让学生思考汽车如何实现换挡、启动等操作，从而引入离合器的作用。
2. 理论讲解：讲解离合器的基本结构、工作原理，结合模型进行演示。
3. 实践操作：分组进行离合器检修实践，教师巡回指导。
4. 例题讲解：分析离合器常见故障，讲解诊断与检修方法。
5. 随堂练习：学生独立完成故障离合器的检修，教师点评。
六、板书设计1. 离合器的基本结构2. 离合器的工作原理3. 离合器常见故障及检修方法七、作业设计故障现象：汽车行驶过程中，离合器踏板沉重，难以踩下。
2. 答案：可能原因：离合器液压系统故障。
检修方案：检查液压油质量，更换液压油；检查液压泵、离合器油缸等部件，更换损坏部件。
八、课后反思及拓展延伸本节课通过理论与实践相结合，使学生掌握了离合器的工作原理及检修方法。
课后可引导学生了解其他汽车零部件的维修与保养知识，提高学生的综合素养。
同时，教师应关注学生的学习反馈，不断调整教学方法，提高教学质量。
重点和难点解析1. 离合器工作原理的理解2. 离合器故障诊断与分析3. 实践操作中的安全与规范4. 作业设计的针对性与实用性一、离合器工作原理的理解1. 结合实物模型进行讲解，让学生直观地了解离合器各部件之间的关系和作用。
2. 使用动态图示或视频资料，展示离合器在汽车行驶过程中的工作状态，帮助学生形成清晰的认知。
汽车底盘故障诊断与修复 学习任务一 离合器检修
项目一 离合器检修 （三）基本工作过程 1、接合状态：
离合器结合状态 靠摩擦力传递扭矩
曲轴 曲轴
L2 L3 L1 L4
2.如图所示，已知液压式离合器操纵机构中驾驶员施加到离合器踏板上的力为100N， 离合器踏板及分离杠杆的相关参数分别为：S1=20cm，S2=5cm，离合器主缸直径为
4cm，工作缸直径为10cm。请根据杠杆原理及液压原理计算输出到分离轴承上的力大小。
项目一 离合器检修
第一节 传动系概述
一、传动系的功用：将发动机的动力传给驱动车轮。
二、传动系的组成：离合器、变速器、万向传动装置、驱 动桥。
三、传动系的布置形式：
1、前置后驱动（FR），多用于载货汽车；
2、前置前驱动（FF），多用于轿车； 3、后置后驱动（RR），多用于大型客车；
4、前置全轮驱动(4WD)，用于越野汽车。
项目一 离合器检修
前置后驱动（FR）
项目一 离合器检修
前置前驱动（FF）
项目一 离合器检修
后置后驱动（RR）
汽车的驱动形式： 用车轮总数×驱动车轮数表示 （如：4 × 2，4 ×4， 6 ×6等）
项目一 离合器检修
四轮驱动（4WD）
需要使用分动器来控 制后轮是否参与驱动
项目一 离合器检修
第二节 离合器
项目一 离合器检修
膜片弹簧式离合器
压盘 分离轴承 夹头 飞轮 从动盘 离合器盖
膜片弹簧
分离叉 护套
膜片弹簧离合器
项目一 离合器检修
离合器操纵机构
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实训一离合器维修
一、实训目的和要求
1．会进行离合器及其操纵机构的拆卸、解体、零件的检验和分类。
2．能够认识离合器主要零件的结构及相互装配关系。
3．了解离合器压盘、从动盘等主要零件的修理方法。
4．掌握离合器及其操纵机构的装配、安装与调整的方法和技术要求。
5．掌握离合器常见故障的诊断与排除方法。
二、实训内容简述
1．离合器及其操纵机构的拆装及零件认识。
2．离合器主要零件的检修标准和方法。
3．离合器的调整。
4．离合器常见故障的诊断与排除。
三、工具、仪器与设备
1．离合器维修常用工量具若干套。
2．离合器专用工具及设备一套。
3．桑塔纳轿车数辆。
四、实训步骤
（一）、离合器的使用与保养
桑塔纳轿车离合器的使用寿命主要是由设计决定的，但也与车辆行驶条件和驾驶员的操作方式有很大关系。
经常行驶在城市道路，换档频繁地使用离合器；有的驾驶员换档时不使用离合器；不应使用离合器时，也把脚放在离合器踏板上，使离合器不能完全结合而烧坏。
如果能正确使用与保养离合器，它的使用寿命可达10万公里以上。
新车行驶7500公里以上或使用6个月后，要对离合器踏板自由行程和功能进行检查。
踏板自由行程为15-20毫米。
否则，可通过离合器拉索进行调整，如图10-6所示。
离合器功能的检查方法：启动发动机，完全拉紧驻车制动器，挂上一档，稍许加大油门，慢慢抬起离合器踏板，这时如果发动机转速下降或熄火，则为其功能正常。
否则，则说明离合器打滑，应首先检查离合器踏板自由行程，如自由行程符合标准，则为摩擦片上粘有油污或破碎，应予更换。
（二）、离合器的拆卸
桑塔纳轿车离合器的拆卸，可以在不拆发动机的情况下进行，但需要借助一些专用工具。
拆卸工作比较复杂，方法及注意事项如下：
(1)拆卸离合器时，首先要拆下变速器。
(2)拆卸离合器压盘和从动盘时，要用专用工具将飞轮固定，然后用25牛·米的力矩将离合器盖上的固定螺栓对角的逐渐拧松，取下离合器压板，如图10-7所示，并取下从动盘。
(3)用A=18.5-23.5毫米的内拉头拉出分离轴承，如图10-8所示。
（三）、离合器的零件检修
离合器拆卸分解、清洗后，应进行零件的检验与修理。
1.从动盘的检修
(1)检查从动盘摩擦片的磨损程度
用游标卡尺测量例钉头的深度，允许深度不小于0.3毫米。
否则，应更换摩擦片。
(2)检查从动盘的轴向跳动
用百分表针抵在从动盘离外缘2.5毫米处，允许轴向跳动量为0.40毫米，如图10-9所示。
超过极限值应更换摩擦片。
在检查从动盘的轴向跳动时，应将从动盘装在新的输入轴上进行。
检查时注意从动盘上是否被油、水或路面污物污染。
有油的污染表明曲轴后主油封或变速器输入轴处泄漏，应及时排除。
有水或路面灰尘等污染，是由离合器壳体破裂或紧固螺栓的松动等所致，应查明原因，予以排除。
2.膜片弹簧的检修
膜片弹簧使用过久后会出现弯曲变形。
在正常情况下，要求膜片弹簧小端均应在同一平面内，弯曲变形不得超过0.5毫米，如过大则应调整弹簧片。
调整
时应使用专用工具，把弹簧弯曲到正确的位置，调整后再测量一次，直到符合要求为止。
3.分离轴承的检查
用手转动分离轴承是否灵活、平顺、再施加轴向压力后，检查是否有卡滞现象或异常感觉。
然后再检查分离套筒、分离轴承卡簧接触表面和分离轴承套筒滑动表面是否有损坏或磨损。
如果磨损应修复，损坏严重应更换。
4.检查压盘及离合器盖
压盘工作面如有划痕、裂纹、变色，翘曲超过0.2毫米，可进行光磨修复。
如果经过光磨后，仍有裂纹、翘曲不平应更换。
离合器盖翘曲不平应校正，如有裂纹可焊修或更换。
（四）、离合器的安装
安装离合器的方法及注意事项
1.保持各部件的原来位置和方向。
(1)装上离合器从动盘，注意弹簧保持架应朝向压盘。
从动盘花键槽内应涂一层润滑脂。
(2)装上回位弹簧，其位置与方向，如图10-10所示。
(3)安装橡胶防尘套，将套推入分离轴，按图10-11所示，将挡圈顶压至尺寸
A=18
毫米。
(4)离合器分离轴传动臂的安装位置应保证a=200±5毫米，如图10-12所示。
(5)用15牛·米的扭矩拧上六角螺栓，如图10-13所示。
2.安装压盘时，压盘应防锈和涂油，且应保持工作面的清洁。
3.对准离合器盖和飞轮上所作的记号，均匀地按规定扭矩分三次对角拧紧固定螺栓，扭矩为23牛·米。
4.装上变速器。
（五）、离合器常见故障诊断与排除
离合器常见故障的现象、原因及排除方法见表10-1
表10-1 离合器常见的故障现象、原因及排除方法
故障现象故障原因排除方法
离合器打滑1.踏板自由行程过小或没有
2.摩擦片磨损变薄、硬化、有油
1.调整踏板自由行程
2.更换摩擦片。
