高速铁路桥梁的设计与施工实践
高速铁路桥梁工程建设标准及施工技术
序号 1 项目内容 设计使用寿命 规定 100年 说明 指主要承重结构 时速350km（250km） 有砟轨道 有砟轨道 有砟轨道 有砟（无砟）轨道 有砟（无砟）轨道 有砟（无砟）轨道
2
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
四氟乙烯安装和润滑黄油涂装完毕
3高速铁路转体桥梁施工技术
正在对上部球面钢板进行安装定位
3高速铁路转体桥梁施工技术
混凝土上转盘及转体梁施工结束后安装牵引钢绞线
3高速铁路转体桥梁施工技术
牵引千斤顶正在牵引转体梁转动
3高速铁路转体桥梁施工技术
石太线大跨度跨线桥正在转体
3高速铁路转体桥梁施工技术
斜 拉 桥 转 体 施 工
球面铰有平衡重平面转体施工的构造
3高速铁路转体桥梁施工技术
球铰构造
3高速铁路转体桥梁施工技术
高铁桥梁转体支撑体系
3高速铁路转体桥梁施工技术
球铰上盘转动示意
3高速铁路转体桥梁施工技术
钢制球面铰下部球面钢板浇筑完成并正在清理表面
3高速铁路转体桥梁施工技术
正在为下部球面钢板镶嵌四氟乙烯滑片
3高速铁路转体桥梁施工技术
2高速铁路简支梁桥施工技术
桥梁支座
盆式橡胶支座 的安装工艺
序号 1 2 3 项 目
支座安装的 控制要点
容许偏差 ≤20mm ≤15mm +30,-10mm +15,-15mm
一般高度墩台纵向错台 一般高度墩台横向错台 误差与桥梁设计中心线对称 同端两支座中心线横向距离 误差与桥梁设计中心线不对称
3高速铁路转体桥梁施工技术
1桥梁工程技术要求
高速铁路桥梁设计
高速铁路桥梁设计I. 简介高速铁路桥梁设计是现代化交通基础设施建设中的重要组成部分。
本篇文章将探讨高速铁路桥梁设计的背景、关键考虑因素以及设计要点，以期为相关研究人员和工程师提供有益的参考。
II. 背景高速铁路桥梁设计的意义和要求随着交通运输的发展不断扩大。
在现代社会中，高速铁路架起了城市之间、国家与国家之间的快速通道，因此桥梁设计的安全性、耐久性和经济性显得尤为重要。
III. 关键考虑因素高速铁路桥梁设计需要综合考虑多个因素，包括但不限于以下几个方面：A. 轨道线路要求：根据高速铁路的设计要求，考虑桥梁与轨道线路的连续性和稳定性。
B. 环境影响：考虑桥梁所处地理环境、气候、地质条件等因素对桥梁结构的影响，并采取相应的防护措施。
C. 载荷与荷载标准：根据高速铁路的运营条件和要求，合理确定桥梁的设计承载能力，同时考虑动荷载、静荷载等各种荷载状况。
D. 桥梁结构材料：选择适合高速铁路桥梁设计的材料，如钢材、混凝土等，并进行相应的材料试验和力学性能分析。
E. 地基基础工程：确保桥梁的地基基础工程安全可靠，以提供良好的支撑和稳定性。
IV. 设计要点高速铁路桥梁设计的要点在于结构的强度、稳定性和耐久性。
A. 结构强度：合理确定桥梁梁体的布置形式、截面形状和尺寸，设计合适的桥墩间距，以提供足够的承载能力和刚度。
B. 结构稳定性：采取合理的构造设计和加固措施，以保证桥梁在各种荷载作用下的稳定性，如采用合理的抗倾覆设计和止振措施等。
C. 结构耐久性：在材料的选择和施工过程中充分考虑桥梁的耐久性，包括抗腐蚀、抗震性能、防水性能等。
V. 结论高速铁路桥梁设计是一个复杂而关键的工程领域。
本文介绍了高速铁路桥梁设计的背景、关键考虑因素和设计要点。
在未来的发展中，随着科技的进步和需求的增加，高速铁路桥梁设计将面临更多挑战和机遇。
因此，有必要进行更深入的研究和创新，以满足日益增长的交通需求和提高交通运输的效率。
附注：本文根据高速铁路桥梁设计的主题特点，以分小节论述的方式展开。
高速铁路建设中的路基与桥梁设计优化
高速铁路建设中的路基与桥梁设计优化随着城市化进程的推进，交通运输领域的发展迫切需要高速铁路的建设。
而高速铁路的设计优化对于确保运输系统的安全、高效运行具有至关重要的意义。
其中，路基与桥梁设计是高速铁路建设中的关键环节，需要进行全面且精确的优化。
一、路基设计优化路基是高速铁路的基础结构，直接影响着列车的行驶平稳性、安全性以及维护成本。
在路基设计中，需要考虑以下几个方面的优化：1.地质勘察和土力学分析：通过充分了解地下土质的情况，进行详细的地质勘察和土力学分析，以确定路基的设计参数。
这样可以确保路基在不同地质条件下具有足够的稳定性和承载力。
2.基床设计：在路基设计中，需要合理选择基床类型。
传统的土石填筑基床在施工周期长、施工难度大的情况下，可以考虑采用混凝土模块化路基。
这种路基具有模块化施工、工期短、稳定性好等优点，能够降低施工风险和维护成本。
3.排水设计：路基的排水设计是确保路基长期稳定运行的关键因素之一。
通过合理设计排水系统，可以避免水分对路基和桥梁结构的破坏。
优化排水系统的设计，可以采用透水材料作为路面，以提高路基的排水性能。
4.断面设计：高速铁路的路基断面设计应结合列车的运行速度和荷载特点，合理确定路基的宽度和高度。
断面设计的优化可以降低路基的工程量，并提高路基的纵向和横向稳定性。
在路基设计优化中，必须充分考虑工程的可行性和经济性，合理平衡各项设计指标，确保高速铁路建设的可持续发展。
二、桥梁设计优化高速铁路中桥梁是承载列车荷载的重要结构，直接关系到线路的安全和舒适性。
在桥梁设计中，需要进行如下几个方面的优化：1.材料选择：选择合适的材料对于桥梁的设计和施工具有重要影响。
在高速铁路桥梁设计中，常用的材料包括钢结构、混凝土结构等。
根据桥梁的功能和负荷要求，合理选择材料，以提高桥梁的承载能力和使用寿命。
2.结构形式：根据不同地理条件和桥梁的功能要求，选择合适的桥梁结构形式。
常见的桥梁结构包括梁式桥、拱桥和斜交桥等。

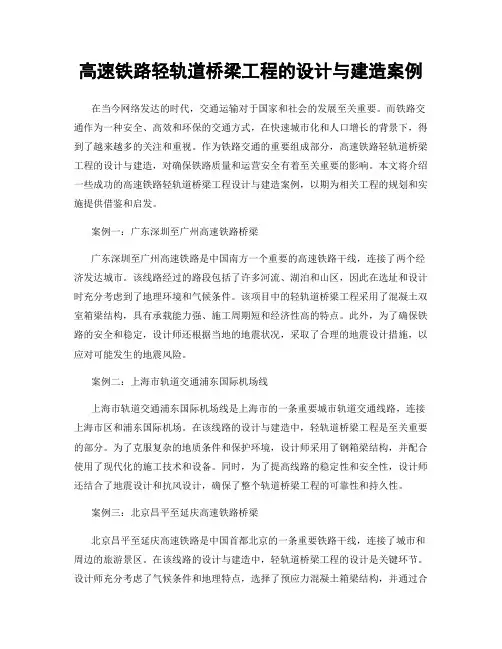

高速铁路轻轨道桥梁工程的设计与建造案例
高速铁路轻轨道桥梁工程的设计与建造案例在当今网络发达的时代，交通运输对于国家和社会的发展至关重要。
而铁路交通作为一种安全、高效和环保的交通方式，在快速城市化和人口增长的背景下，得到了越来越多的关注和重视。
作为铁路交通的重要组成部分，高速铁路轻轨道桥梁工程的设计与建造，对确保铁路质量和运营安全有着至关重要的影响。
本文将介绍一些成功的高速铁路轻轨道桥梁工程设计与建造案例，以期为相关工程的规划和实施提供借鉴和启发。
案例一：广东深圳至广州高速铁路桥梁广东深圳至广州高速铁路是中国南方一个重要的高速铁路干线，连接了两个经济发达城市。
该线路经过的路段包括了许多河流、湖泊和山区，因此在选址和设计时充分考虑到了地理环境和气候条件。
该项目中的轻轨道桥梁工程采用了混凝土双室箱梁结构，具有承载能力强、施工周期短和经济性高的特点。
此外，为了确保铁路的安全和稳定，设计师还根据当地的地震状况，采取了合理的地震设计措施，以应对可能发生的地震风险。
案例二：上海市轨道交通浦东国际机场线上海市轨道交通浦东国际机场线是上海市的一条重要城市轨道交通线路，连接上海市区和浦东国际机场。
在该线路的设计与建造中，轻轨道桥梁工程是至关重要的部分。
为了克服复杂的地质条件和保护环境，设计师采用了钢箱梁结构，并配合使用了现代化的施工技术和设备。
同时，为了提高线路的稳定性和安全性，设计师还结合了地震设计和抗风设计，确保了整个轨道桥梁工程的可靠性和持久性。
案例三：北京昌平至延庆高速铁路桥梁北京昌平至延庆高速铁路是中国首都北京的一条重要铁路干线，连接了城市和周边的旅游景区。
在该线路的设计与建造中，轻轨道桥梁工程的设计是关键环节。
设计师充分考虑了气候条件和地理特点，选择了预应力混凝土箱梁结构，并通过合理的施工方案和施工工艺，确保了轨道桥梁的质量和运营安全。
此外，为了保护周边的生态环境，设计师还采取了绿色建筑的概念，将绿化和景观融入到桥梁工程中，提升了整个线路的美观度和环境友好性。

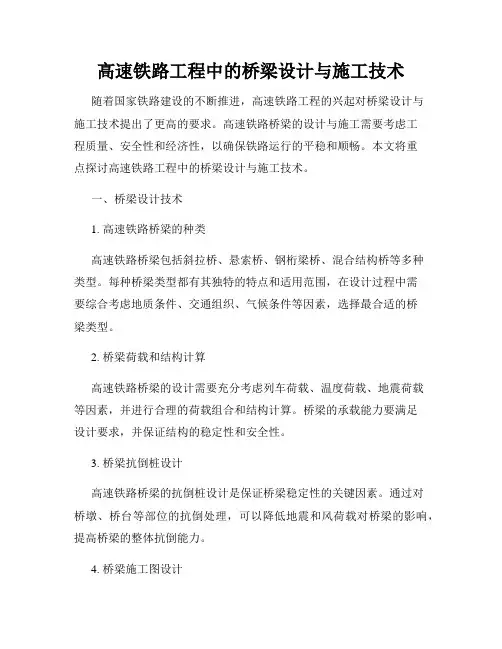

高速铁路工程中的桥梁设计与施工技术
高速铁路工程中的桥梁设计与施工技术随着国家铁路建设的不断推进，高速铁路工程的兴起对桥梁设计与施工技术提出了更高的要求。
高速铁路桥梁的设计与施工需要考虑工程质量、安全性和经济性，以确保铁路运行的平稳和顺畅。
本文将重点探讨高速铁路工程中的桥梁设计与施工技术。
一、桥梁设计技术1. 高速铁路桥梁的种类高速铁路桥梁包括斜拉桥、悬索桥、钢桁梁桥、混合结构桥等多种类型。
每种桥梁类型都有其独特的特点和适用范围，在设计过程中需要综合考虑地质条件、交通组织、气候条件等因素，选择最合适的桥梁类型。
2. 桥梁荷载和结构计算高速铁路桥梁的设计需要充分考虑列车荷载、温度荷载、地震荷载等因素，并进行合理的荷载组合和结构计算。
桥梁的承载能力要满足设计要求，并保证结构的稳定性和安全性。
3. 桥梁抗倒桩设计高速铁路桥梁的抗倒桩设计是保证桥梁稳定性的关键因素。
通过对桥墩、桥台等部位的抗倒处理，可以降低地震和风荷载对桥梁的影响，提高桥梁的整体抗倒能力。
4. 桥梁施工图设计在桥梁设计阶段，需要编制详细的施工图纸，包括桥梁各构件的尺寸、材料、连接方式等信息。
施工图的准确性和完整性对于保证高速铁路桥梁的施工质量至关重要。
二、桥梁施工技术1. 桥梁基础施工桥梁基础施工是桥梁构造的基础，需要进行地基处理、基础防水、灌浆和桩基施工等工序。
施工人员需全面了解地基条件，采用合适的施工方法和工艺，确保桥梁基础的稳固和不受地质影响。
2. 桥梁上部结构施工桥梁上部结构施工包括梁体施工、墩身施工、桥台施工等工序。
在施工过程中，需要合理安排施工顺序，保证施工的连贯性和统一性。
同时，施工人员需掌握准确的测量和模板工艺，确保桥梁结构的准确度和稳定性。
3. 桥梁装修和防护高速铁路桥梁施工完成后，还需要进行桥面防水、路面铺装、护栏安装等工序，以增加桥梁的使用寿命和安全性。
在桥梁装修和防护工作中，施工人员需使用优质材料和先进技术，确保施工质量和桥梁的可靠性。
4. 桥梁验收和监测高速铁路桥梁施工结束后，还需要进行工程验收和桥梁监测。
桥梁工程实习报告（精选10篇）
桥梁工程实习报告（精选10篇）桥梁工程实习报告篇1持续一个星期的认识实习就这样结束了，一个星期的时间的确不能说是很长，可是它带给我们的却是永远也忘不了的经历。
感谢老师的精彩的讲解，每次老师讲到一个知识点，都会加深我对这些知识的认知。
“纸上得来终觉浅，绝知此事要躬行”。
说的是理论学习与实践操作对我们掌握知识并加以应用的地位和作用。
强调了后者相对于前者更能有效地将知识转变为能力。
实践离不开正确理论的指导，否则在实践中就会迷失方向、无所适从、效率地下;懂得了书本知识，有了理论，不付诸于实践，知识、理论知识就成了无用的东西，也发挥不到它的作用。
三年理论课程的认知，只是一个初步的、框架式的学习。
通过这次实习，对于本专业相关问题我有了自己的认识和理解。
在此次实习过程中我对本专业树立起了一种强烈的自豪感，并对其产生了兴趣与热爱。
看到这么多宏伟的建筑，与每个人生活息息相关的事物，以及为人们带来巨大便利的结构物，全部涉及我们专业领域，这让我有一种自豪感。
想到将来，我也要参与建造这屹立百年不倒，能够经受各种自然人为考验，人们生活不可缺少的杰作，自豪之感油然而生。
特别是最后一天参观的济南环城高架的修建工地，工程之浩大，建筑之宏伟，我们的师哥(现在的项目经理)作为一名高端人才，建筑工程师能够在这一领域贡献自己的力量，能够将所学应用于祖国宏伟蓝图的建设中，，都让我作为一个土木人而感到无比的自豪。
实习之后，我再也不会抱怨我学的知识难学了，再也不会嫌弃我做的工作麻烦了，因为这是由我的责任决定的，我修建的是百年之作，当然要话费相当的时间，用几个月，几年的时间来修建一个百年之作，当然是值得的。
当然，专业地位之重要意味着我们肩上责任的重大。
当看到的那些建筑物的精彩、精致、巧妙、实用以及科学之处，比如，二仙桥，外观美丽，严谨精确的科学性，况且以当时的技术水平，和施工难度，都不得不说它是一个杰出之作。
对立而言，同时也有质量不符合相关标准的桥梁，出现各种各样的弊病，给人们的安全出行带来极大的隐患。
高速铁路桥梁工程的规范要求与施工质量保证
高速铁路桥梁工程的规范要求与施工质量保证高速铁路桥梁工程作为交通基础设施的重要组成部分，其规范要求和施工质量的保证至关重要。
本文将从几个方面介绍高速铁路桥梁工程的规范要求以及如何保证施工质量。
一、桥梁工程规范要求1. 设计规范高速铁路桥梁工程的设计应符合相关的国家标准和规范，如《高速铁路桥梁设计规范》等。
设计人员应具备一定的专业知识和工程经验，确保桥梁结构的安全可靠、经济合理。
2. 施工规范高速铁路桥梁工程的施工应按照国家相关标准和规范进行。
施工方应编制详细的施工组织设计和质量控制方案，并确保施工过程中各项工序按照规范进行，以确保桥梁的施工质量。
3. 材料规范高速铁路桥梁工程所使用的材料应符合国家相关标准和规范。
材料供应商应提供符合质量要求的材料，并进行质量检验。
施工方应按照规范进行材料的储存、运输和使用，以确保材料的质量稳定和符合设计要求。
二、施工质量保证1. 质量管理体系高速铁路桥梁工程的施工方应建立健全的质量管理体系，并按照质量管理体系的要求进行施工。
质量管理体系包括施工组织设计、工艺规程、质量检验等方面的要求，确保施工全过程的质量可控。
2. 工序控制高速铁路桥梁工程施工过程中，各个工序都需要进行控制。
施工方应按照规范要求，对每个工序进行详细的施工方案和质量控制方案的编制，并在施工过程中进行严格的监控和记录，以确保工序的合理进行和质量的有效控制。
3. 施工技术要求高速铁路桥梁工程的施工应符合技术要求，包括桩基施工、墩台施工、梁体安装等方面的施工技术。
施工方应按照相关规范和要求采取合适的施工措施，保证施工过程的安全稳定，并进行必要的质量检验和验收。
4. 质量检测与验收高速铁路桥梁工程的施工方应进行全面的质量检测和验收工作。
施工方应配备相应的质检人员，并按照规范要求进行质量检查、试验和测量工作，对施工质量进行全面控制和监督，确保桥梁工程的质量符合要求。
总结：高速铁路桥梁工程的规范要求和施工质量的保证是确保桥梁工程安全可靠的关键。
高速铁路桥梁工程
桥梁刚度”大”
《规范》预应力混凝土梁部结构，宜选用双线整孔箱形截面梁。需要时可 选用两个并置的单线箱形截面梁。跨度16m及以下桥梁也可根据具体情况选 用整体性好、结构刚度大的其他结构型式。
梁部结构，在ZK活载静力作用下，跨度L＞80m的梁端竖向折角 不应大于2‰、水平折角不应大于1‰ 。 梁体的竖向挠度限值
8
目前国内设备研制情况
架桥机（900吨级）：
郑州大方（15局、4局委托）正在制造、秦皇
岛通联（建研院）、大桥局、二局和武研院、 石家庄和17局、三局、五局、一局共8家单位 进行研制。
桥梁工程设计的原则
2. 桥梁设计细则 （1）标准跨度 简支箱梁：L=20、24、32、40m。 中小跨度连续梁：3×20、2×24、 3×24、2×32、 3×32、 2×40 连续箱梁：32+48+32m、40+64+40m、48+80+48m。 连续结合梁：32+40+32、40+50+40、40+56+40m。
移动模架法施工
移动模架法施工
Rio Major, 葡萄牙
最大跨度: 40 m 桥梁宽度: 15,35 m 上部结构重量:210 kN/m MSS重量: 400 t 施工周期: 7 - 9 天孔
移动模架法施工示意
移动模架法施工
Song La / Pal Kok, 韩国
最大跨度: 桥梁宽度: 上部结构重量: MSS重量: 施工周期: 40 m 14 m 300 - 350 kN/m 625 t 8 - 12 days pr. span
桥梁工程设计的原则
（2）桥跨布置 除受控制点影响外，尽量按等跨布置，等跨布置以 32m、24m梁跨为主。一座桥尽量采用同一梁跨类 型。 跨越河堤的桥孔应尽量一孔跨越，堤上及边坡上不 设墩，如确有困难，桥墩应设在背水坡。 斜交过路过河时，采用较大跨度通过，可采用双线 圆形桥墩，可异形墩或带洞式背靠背T台进行调孔。
