液压油缸组装方法【最新版3篇】目录（篇1）一、液压油缸的概述二、液压油缸的组装方法1.准备工作2.油缸筒的安装3.油缸杆的安装4.密封件的安装5.油封的安装6.液压油的添加三、组装注意事项四、总结正文（篇1）一、液压油缸的概述液压油缸是一种将液压能转换为机械能的装置，通常由一个油缸筒、一个油缸杆和密封件等组成。
液压油缸广泛应用于各种工程机械、汽车、船舶等领域。
二、液压油缸的组装方法1.准备工作在组装液压油缸之前，需要先准备好所有需要用到的零部件，如油缸筒、油缸杆、密封件、油封等，并检查它们是否完好无损。
2.油缸筒的安装将油缸筒放在工作台上，用扳手或其他工具固定住，确保油缸筒稳定不动。
然后将油缸杆放入油缸筒内，注意油缸杆的螺纹要与油缸筒的螺纹对齐。
3.油缸杆的安装在油缸杆的螺纹上涂抹一些润滑油，以便于安装密封件。
然后将密封件套在油缸杆上，用手按压住密封件，使其紧密贴合在油缸杆上。
4.密封件的安装将油封放入油缸筒的底部，使其与油缸筒的内壁紧密贴合。
然后将油缸杆插入油缸筒，注意不要让油封受到损坏。
5.油封的安装在油封的表面涂抹一些润滑油，然后将油封套在油缸杆上，用手按压住油封，使其紧密贴合在油缸杆上。
6.液压油的添加将液压油倒入油缸筒中，注意不要超过油缸筒的 2/3，以免影响油缸的工作效果。
三、组装注意事项在组装液压油缸时，需要注意以下几点：1.所有零部件在安装前都需要进行检查，确保它们完好无损。
2.安装密封件和油封时，需要涂抹润滑油，以保证它们的紧密贴合。
3.添加液压油时，需要注意油的量，不要过多或过少。
四、总结液压油缸的组装过程虽然较为简单，但是需要注意一些细节问题，如零部件的检查、密封件和油封的安装等。
目录（篇2）一、液压油缸的概述二、液压油缸的组装方法1.准备工作2.组装步骤a.安装底座和缸体b.安装活塞杆c.安装密封件d.安装油口和法兰e.安装限位开关三、组装注意事项四、总结正文（篇2）液压油缸是一种将液压能转换为机械能的装置，常用于各种工程机械、汽车、船舶等领域。
液压油缸装配工艺流程
液压油缸装配工艺流程
《液压油缸装配工艺流程》
液压油缸作为工业领域常用的执行元件，其装配工艺流程尤为重要。
正确的装配工艺能够保证油缸的性能和可靠性，同时也能提高生产效率。
下面将介绍液压油缸的装配工艺流程。
1. 零部件准备：首先，将油缸的各个零部件进行清洁处理，确保零部件的表面光滑且无杂质。
同时，检查零部件的尺寸和质量，确保其符合设计要求。
2. 安装密封件：在装配过程中，首先需要安装密封件。
密封件的安装位置和方式需按照设计要求进行，这样可以确保油缸有较好的密封性能。
3. 装配活塞杆：接着，将活塞杆安装到油缸内，并确保其与密封件之间的配合良好。
活塞杆的摩擦力和密封性能对油缸的工作性能影响较大，因此需要特别注意。
4. 安装阀块和管路：根据设计要求，安装阀块和管路，确保液压系统的正常工作。
阀块和管路的安装位置要准确无误，连接处需严密，以防漏油和压力损失。
5. 装配油箱和液压泵：最后，将油箱和液压泵安装到液压系统中，并进行相关管路的连接和调试工作。
此时需要特别注意油液的清洁度和泵的正常工作，以确保整个液压系统的稳定性和可靠性。
通过以上步骤的装配工艺流程，可以保证液压油缸的性能和可靠性，提高其在工业生产中的应用价值。
同时，实施良好的装配工艺流程还能够提高生产效率，降低生产成本，为工业生产带来更多的效益。
液压缸的检修工艺方法
液压缸的检修工艺方法下图所示是常见的燃料设备用液压缸结构：▲常见的燃料设备用液压缸结构一、液压缸检修安全措施及注意事项（1）被拆卸液压缸泄压时，必须观察设备有无变化，如有变化应立即停止作业。
（2）起吊液压缸的钢丝绳在捆绑时应在油管附近加垫方，防止油管损坏。
（3）在运输过程中，应将液压缸用垫方垫好，防止脱落。
（4）当起吊活塞杆时，应避免将活塞杆划伤（5）拔出活塞杆时，应平稳进行，防止将活塞杆碰伤（6）拆卸液压缸上部的销轴和高空起吊作业过程中，必须系安全带。
（7）液压缸在地面试压时，应注意平衡点发生的变化，防止液压缸翻倒。
（8）如果液压缸销轴因锈蚀或其他原因过紧而使得拆卸困难需要加热，必须严格控制加热温度。
防止液压缸因加热变形和活塞的密封件损坏。
二、液压缸的检修项目（1）初步检查缸体漏油情况，并详细记录。
（2）检查各部螺栓连接，对于不符合适用要求的要予以更换。
（3）检查液压缸外接胶管、接头并进行耐压检测，依据检查结果和检修标准予以更换。
（4）拆卸并检查液压缸上、下铰座的连接情况以及关节轴承，依据检查结果和检修标准予以检修或更换。
（5）液压缸解体检查。
①检查并测量缸体内壁，针对磨损情况参照缸体标准精度，制订修理方案（涂镀及桁磨等）。
①检查并测量导向套的磨损情况，必要时进行更换。
①检查并测量缸体、活塞杆及防尘套、活塞及活塞环等，依据检查结果和检修标准予以检修或更换。
①检查液压缸上部密封（组合橡胶密封、骨架油封、O形胶环、缸口法兰铝垫、石棉垫等）。
如损坏或老化，应立即更换。
6）液压缸组装后，应进行打压试验。
三、液压缸的检修质量标准（1）各密封件密封良好，无裂纹损伤；橡胶密封件无老化变质。
（2）各连接件牢固无松动、变形及裂纹损伤，焊缝不得有裂纹。
（3）缸体内孔的圆度、圆柱度误差不大于0.01～0.02mm，轴线直线度误差在500mm长度上不大于0.04mm。
（4）缸体内表面粗糙度在Ra0.8μm以下，无划痕、裂纹和飞边。
液压缸装配流程
液压缸装配流程一. 目的制定本作业流程，使液压缸装配作业符合规定要求。
二. 适用范围：本指导书规定了液压缸的检查、装配以及试验技术要求，适用于公司生产各类液压缸的装配作业，按本标准执行；三. 装配场地与环境：1. 油缸装配应在专门的工作间或装配区内进行，温度应保持在20~250C，应远离风口、粉尘、切削加工区，空气清新、无灰尘、无噪音；避免强光直射。
2. 装配间应备有安装平台及足够的工位器具、装配周转车、吊装与起重设备及以下专用基本设备。
a：装缸机；b：另件缸筒清洗机，用于加热清洗另件；c：试压设备，用于油缸试压；d：风管，用于清洗后的另件吹净吹干；3. 车间应设置装配工作台，台面上应铺设耐油橡胶板或铝板，避免另件产生碰撞伤与划痕，应配置另件安装架或安装筐。
4. 车间除配备常用工具外，应配备一些专用工具如力矩扳手，铅锤或铜锤、铜棒、尼龙棒、电热锅、风枪等。
5. 装配间吊装尽量使用吊装带，不用钢丝绳或麻绳，前者容易碰伤另件或器具，后者容易产生丝屑影响另件清洁度。
6. 应特别重视文明生产，工作有序，文明操作，堆放有序，地面清洁经常用废油洗刷，保持地面原色。
四.备料：1. 装配组织者必须根据装配图纸、操作技术规程，按规定的顺序及步骤进行装配作业，严格遵守工艺纪律。
2. 根据生产计划规定的台数按图纸与清单，使用周转车一次领完装配所需的自制件、密封件、标准件并进行检查。
做好标识a：自制加工件应检查外观质量，对有裂纹严重碰伤或划痕，电镀表面气孔针孔缺陷应提请检验复检，轻微的缺陷应进行修复。
自制加工件认真清理，各螺孔进行回攻，表面的锈斑，尖角毛刺应去尽，孔交接口应刮圆，应砂光，螺纹进退刀处薄边应修去，一般应修去1/4圈或修螺纹厚＞0、5mm.b：检查密封件应检查规格并检查产期保质期，超过保质期的密封件不能安装，外表有缺陷的也不能安装。
c：领用的螺栓，螺母要注意强度等级是否符合图纸要求。
3. 检查修整后的另件进行认真的清洗，清洗剂用汽油或煤油，完工后应吹净吹干，堆放整齐，盖湿润无毛边布，避免新的粉尘与颗粒粘上，清洗后的另件应尽快装配，避免产生新的锈蚀。

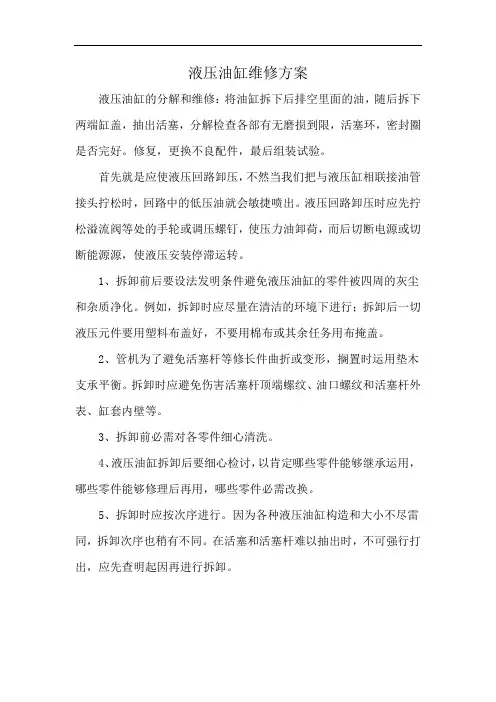

液压油缸维修方案
液压油缸维修方案
液压油缸的分解和维修：将油缸拆下后排空里面的油，随后拆下两端缸盖，抽出活塞，分解检查各部有无磨损到限，活塞环，密封圈是否完好。
修复，更换不良配件，最后组装试验。
首先就是应使液压回路卸压，不然当我们把与液压缸相联接油管接头拧松时，回路中的低压油就会敏捷喷出。
液压回路卸压时应先拧松溢流阀等处的手轮或调压螺钉，使压力油卸荷，而后切断电源或切断能源源，使液压安装停滞运转。
1、拆卸前后要设法发明条件避免液压油缸的零件被四周的灰尘和杂质净化。
例如，拆卸时应尽量在清洁的环境下进行；拆卸后一切液压元件要用塑料布盖好，不要用棉布或其余任务用布掩盖。
2、管机为了避免活塞杆等修长件曲折或变形，搁置时运用垫木支承平衡。
拆卸时应避免伤害活塞杆顶端螺纹、油口螺纹和活塞杆外表、缸套内壁等。
3、拆卸前必需对各零件细心清洗。
4、液压油缸拆卸后要细心检讨，以肯定哪些零件能够继承运用，哪些零件能够修理后再用，哪些零件必需改换。
5、拆卸时应按次序进行。
因为各种液压油缸构造和大小不尽雷同，拆卸次序也稍有不同。
在活塞和活塞杆难以抽出时，不可强行打出，应先查明起因再进行拆卸。
液压系统检修规程-说明书
液压系统检修规程1.检修前的准备；1.1确定检修项目，制定检修计划，检修工时以及所需人员。
1.2准备材料、备件及工具，包括吹扫气源，保证检修物资充足到位。
1.3联系相关专业人员，避免检修时耽误时间。
1.4清洗装配平台。
2.设备拆装顺序及方法：2.1各元件修复基本步骤如下：2.1.1将元件外部清理干净。
2.1.2将拆下的零件作记号。
2.1.3将元件解体，要求把拆卸下来的零件按原来顺序排好。
2.1.4将所有零部件进行清洗，然后吹干。
2.1.5查找损坏及故障的部位，判断是否能修复。
2.1.6将损坏的零件更换。
2.1.7将零件按原所在位置进行组装，注意更换密封。
2.1.8检查元件功能。
2.1.9送至备件库存放、保存，并作好记录。
2.2油泵检修2.2.1通知运行电工将泵的电源切断，并挂牌标识。
2.2.2关闭吸口和压力管路中的截止阀，卸荷、拆开吸口和泄油口接头。
2.2.3松开泵的地脚螺栓，拆下联轴器（半边）。
2.2.4泵解体，检查并更换内部的损伤零件，如弹簧、轴封、轴承等，重新组装，连接好管道，在组装过程中重点做好轴承的密封。
2.2.5检查或更换联轴器。
2.2.6装上新油泵并与电机轴对中。
2.2.7打开泵前后截止阀，向泵灌油。
试车并处理异常情况。
2.2.8拆装过程中注意软管及其它油路的清洁。
2.3蓄能器皮囊2.3.1关闭截止阀使蓄能器与压力系统分开，打开泄油阀将压力油放回油箱。
2.3.2放掉皮囊内的氮气，注意致息的危险。
2.3.3取出旧皮囊，换上新皮囊，充氮气达到设定压力。
2.3.4关闭泄油阀，打开压力管线上的截止阀，并检查泄露情况。
注意：其它元件在更换时，首先要切断压力回路和其它有影响的管路。
2.4油箱清洗2.4.1给系统停电。
2.4.2排油：尽量将余油排尽。
2.4.3通风：打开油箱入孔，并抽出回油过滤器和空气滤清器，2.4.4清洗吸油腔与排油腔之间的滤网，并清除油箱内的淤泥，注意不要损坏油箱的内部零件，同时测量淤泥的厚度，取淤泥样品，作为检测依据。
液压油缸维修装配步骤
缸盖式油缸
一、缸盖装配 4.装配防尘圈
缸盖式油缸
一、缸盖装配 5.装配O形圈挡圈
缸盖式油缸
一、缸盖装配 6.装配O形圈
缸盖式油缸
二、油缸总成
松开螺纹即可拆卸
导向套式油缸
二、活塞装配
4.支承环装配
导向套式油缸
三、导向套装配
1.档圈装配
导向套式油缸
• 三、导向套装配
2.活塞杆拉杆封装配
导向套式油缸
• 三、导向套装配
3.支承环装配
导向套式油缸
• 三、导向套装配
4.防尘圈装配
导向套式油缸
• 三、导向套装配
5.挡圈装配
导向套式油缸
• 三、导向套装配
旋压盖式油缸
三、旋压盖密封件装配 3.防尘圈装配
旋压盖式油缸
三、旋压盖密封件装配 4.O形圈装配
旋压盖式油缸
三、旋压盖密封件装配 5.O形挡圈装配
旋压盖式油缸
三、旋压盖密封件装配 6.O形圈装配
旋压盖式油缸
三、旋压盖密封件装配
1
7.支承环装配
2
旋压盖式油缸
三、旋压盖密封件装配
3
7.支承环装配
旋压盖式油缸
四、活塞杆总成装配
旋压盖式油缸
四、活塞杆总成装配
旋压盖式油缸
五、油缸总装
缸盖式油缸
阐明缸盖式油缸旳转配只有缸盖装配不同其 他和导向套式一样
缸盖式油缸
一、缸盖装配 1.装配内O形圈
缸盖式油缸
一、缸盖装配 2.装配内滑环
缸盖式油缸
一、缸盖装配
装配挡圈
3.装配缓冲环
装配G形圈
缸盖式油缸
液压油缸组装方法
液压油缸组装方法摘要：1.液压油缸组装前的准备工作2.液压油缸组装步骤详解3.液压油缸组装注意事项4.液压油缸组装后的检查与维护正文：液压油缸是液压系统中的重要组件，用于实现力的传递和运动的控制。
正确的组装方法是保证液压油缸正常运行的前提。
以下是液压油缸组装方法及注意事项的详细介绍，以帮助您顺利完成液压油缸的组装。
一、液压油缸组装前的准备工作1.检查液压油缸及周围环境是否清洁。
确保油箱密封，防止污染。
清理管路和油箱，防止有脱落的氧化铁皮及其他杂物。
清洁要用无绒布或专用纸，不能试用麻线和黏性纸。
2.检查液压油缸的各个部件是否完好，如有损坏，应及时更换。
3.准备所需的工具和设备，如扳手、螺丝刀、泵等。
二、液压油缸组装步骤详解1.组装顺序：先安装缸体、阀组、导向套、密封件等主要部件。
2.组装过程中，注意各部件的相对位置，确保安装正确。
3.紧固各部件的螺栓，但不要过度紧固，以免损坏密封件。
4.安装油管，注意油管的连接方式，确保连接牢固。
5.安装电机和泵，连接电源，注意电气部分的绝缘。
6.填充液压油，注意油面高度。
三、液压油缸组装注意事项1.组装过程中，避免油缸部件的损伤，特别是密封件。
2.确保各部件的连接牢固，防止松动。
3.油管的选择应符合液压系统的要求，避免使用不合格的油管。
4.电气部分应保证绝缘，防止短路。
5.加油前，排空油箱内的空气，避免气泡影响液压油的正常循环。
四、液压油缸组装后的检查与维护1.启动液压泵，检查油缸是否正常工作。
2.检查油压、油温、噪音等参数，确保液压系统正常运行。
3.定期更换液压油，保持油质的清洁。
4.定期检查密封件的磨损情况，及时更换。
5.定期检查电机的运行状态，保证其正常工作。
通过以上步骤，您可以顺利完成液压油缸的组装。
在组装过程中，注意细节和操作规范，确保液压油缸的稳定运行。
在日常使用中，做好维护工作，延长液压油缸的使用寿命。
