直升机旋翼桨毂静载荷计算
《直升机设计》课程设计
《直升机设计》课程设计姓名:齐伟学号:1101433070一、题目直升机旋翼桨毂（跷跷板式）设计二、任务1．选定桨毂结构型式，进行结构布置（主要是轴向铰）。
2．桨毂外载荷计算。
3．绘制桨毂装配工作图和零件（选1~2个主要零件）工作图。
4．零件强度计算。
5．编写桨毂设计说明书。
三、原始数据旋翼直径D 5.8m旋翼转速n 491rpm桨尖速度ΩR 150m/s桨叶弦长b 0.2m全机重量G 280kg桨叶重量m8.6kgb桨盘载荷102.41N/㎡桨叶实度0.0443旋翼旋转方向右旋（俯视）旋翼输入功率N 55H P四、桨毂结构参数桨毂预锥角δ 2.5°桨毂悬挂高度64mm挥舞调节系数0下限动角δ9°30′五、设计要求桨毂结构要合理，安全可靠，在满足强度要求的情况下，要尽量减轻桨毂的重量。
六、设计参数的计算与确定1、桨毂预锥角δ旋停状态下⎰Ω===Rl b e rdr R M N k Mg T tg N T 2)/(,/,δ δ=2.47º在水平飞行下，拉力大于旋停状态，所以预锥角取大。
取δ=2.5º2、当量挥舞铰外伸量e l假定12βΩ=1.1242Ω,当用铰接式旋翼代替，其挥舞一阶固有频率一致。
12βΩ=(1+e l e S /e I )2Ω , e I =⎰R l b e dr r R M 2)/( e S =⎰Rl b e rdr R M )/( 求得e l =0.433m3、桨毂悬挂高度h在预锥角δ=2.5º时，桨叶重心高h=Rsin2.5º/2=63.2mm在水平飞行状态，桨叶的锥度角变大，所以h 取大取h=64mm七、桨毂外载荷计算桨毂承受由桨叶传来的各种载荷（挥舞面的载荷、旋转面的载荷、铰链力矩）。
在直升机各种工作状态，载荷情况各不相同。
根据直升机强度规范，选用直升机在使用中会发生的并决定结构元件或整机最严重的工作状态的载荷作为桨毂静强度计算的载荷。
直升机结构件疲劳特性试验载荷计算方法
直升机结构件疲劳特性试验载荷计算方法
一、试验载荷的定义
试验载荷是指在直升机振动试验中施加在试样结构上的力或力的组合，主要是用于研究结构在不同载荷下的动态响应和疲劳特性。
试验载荷可分为静态载荷和动态载荷两种。
静态载荷是指施加在试样上的固定力或力的组合，试样的主要边界条件为静止或受到固定支撑。
三、试验载荷计算方法
（一）静态载荷计算方法
静态载荷的计算主要依据结构件受力平衡原理和材料力学基本原理，在试验中主要应用以下方法：
1.等效基本力法
等效基本力法是在考虑结构在装载过程中产生的等效剪力和等效弯矩的基础上，通过外部平衡条件匹配结构的内力静力平衡方程，推导出结构的内力关系和变形量，从而得出载荷结果。
具体计算过程如下：
（1）首先根据结构件的材料力学参数、几何形状和支撑方式等因素，计算出结构件在静态载荷下所受的等效剪力和等效弯矩。
（2）根据静力平衡原理，在考虑结构在载荷过程中受到的约束条件下，采用支反法或切比雪夫法等平衡方法，计算出结构件的内力分布和变形量。
动态载荷的计算主要依据试验对象在不同振动状态下的响应和特征频率，试验中主要应用以下方法：
1.自由振动法
自由振动法是在施加自然频率下的周期性载荷后，监测结构件在特定振动模态下的响应，以推导出结构件的自由振动属性。
自由振动法的步骤如下：
（1）施加特定频率下的调谐质量振子进行周期性载荷。
（2）采集结构件振动响应数据，并对数据进行处理和分析，如傅里叶变换、模态分析等。
（3）根据处理后的振动数据，提取结构件的频响函数和特定模态下的特征频率等参数。
2.强迫振动法
（1）施加已知振幅和频率下的激励载荷或激励信号。
桨拉力计算
螺旋桨拉力计算公式（静态拉力估算）你的飞行器完成了，需要的拉力与发动机都计算好了，但螺旋桨需要多大规格呢？下面我们就列一个估算公式解决这个问题。
（6582-3746数据暂记）螺旋桨拉力计算公式：直径（米)×螺距(米）×浆宽度（米）×转速²（转/秒）×1大气压力（1标准大气压）×经验系数（0.25）=拉力（公斤）或者直径（厘米)×螺距(厘米）×浆宽度（厘米）×转速²（转/秒）×1大气压力（1标准大气压）×经验系数（0.00025）=拉力（克）前提是通用比例的浆，精度较好，大气压为1标准大气压，如果高原地区，要考虑大气压力的降低，如西藏，压力在0.6-0.7。
1000米以下基本可以取1。
例如：100×50的浆，最大宽度10左右，动力伞使用的，转速3000转/分，合50转/秒，计算可得：100×50×10×50²×1×0.00025=31.25公斤。
如果转速达到6000转/分，那么拉力等于：100×50×10×100²×1×0.00025=125公斤镁合金密度：镁的密度在1.7g/cm^3，钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1％，但其强度低、塑性高。
99.5％工业纯钛的性能为：密度ρ=4.5g/cm3，熔点为1800℃，导热系数λ=15.24W/(m.K)，抗拉强度σb=539MPa，伸长率δ=25％，断面收缩率ψ=25％，弹性模量E=1.078×105MPa，硬度HB195。
(1)比强度高钛合金的密度一般在4.5g/cm3左右，仅为钢的60％，纯钛的强度接近普通钢的强度，一些高强度钛合金超过了许多合金结构钢的强度。
直升机设计课程设计
《直升机设计》课程设计**:***学号:********一、题目无人直升机旋翼桨毂（跷跷板式）设计二、任务1．选定桨毂结构型式，进行结构布置（主要是轴向铰）。
2．桨毂外载荷计算。
3．绘制桨毂装配工作图和零件（选1~2个主要零件）工作图。
4．零件强度计算。
5．编写桨毂设计说明书。
三、原始数据旋翼直径D 5.8m旋翼转速n 491rpm桨尖速度ΩR 150m/s桨叶弦长b 0.2m全机重量G 280kgm8.6kg桨叶重量b桨盘载荷102.41N/㎡桨叶实度0.0443旋翼旋转方向右旋（俯视）旋翼输入功率N 55H P四、桨毂结构参数桨毂预锥角δ 2.5°桨毂悬挂高度64mm挥舞调节系数0下限动角δ9°30′五、设计要求桨毂结构要合理，安全可靠，在满足强度要求的情况下，要尽量减轻桨毂的重量。
六、设计参数的计算与确定1、桨毂预锥角δ旋停状态下⎰Ω===R l b e rdr R M N k Mg T tg N T 2)/(,/,δ δ=2.47º在水平飞行下，拉力大于旋停状态，所以预锥角取大。
取δ=2.5º2、当量挥舞铰外伸量e l假定12βΩ=1.1242Ω,当用铰接式旋翼代替，其挥舞一阶固有频率一致。
12βΩ=(1+e l e S /e I )2Ω , e I =⎰R l b e dr r R M 2)/( e S =⎰Rl b e rdr R M )/( 求得e l =0.433m3、桨毂悬挂高度h在预锥角δ=2.5º时，桨叶重心高h=Rsin2.5º/2=63.2mm在水平飞行状态，桨叶的锥度角变大，所以h 取大取h=64mm七、桨毂外载荷计算桨毂承受由桨叶传来的各种载荷（挥舞面的载荷、旋转面的载荷、铰链力矩）。
在直升机各种工作状态，载荷情况各不相同。
根据直升机强度规范，选用直升机在使用中会发生的并决定结构元件或整机最严重的工作状态的载荷作为桨毂静强度计算的载荷。

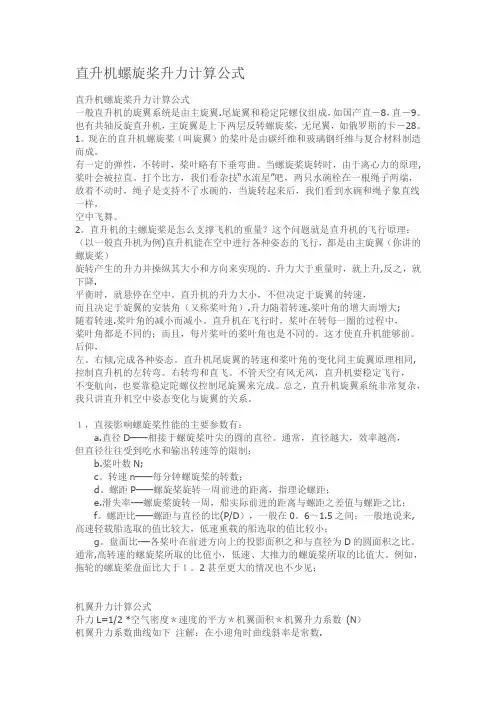

螺旋桨计算公式
