低压法制甲醇的工艺条件
低压合成甲醇的工艺流程设计
目录摘要 (1)关键词 (1)前言 (1)1.制备原料气 (1)1.1连续制气的二段转化法 (2)1.2 部分氧化法 (3)2.净化工序 (3)2.1静电除尘 (4)2.2干法脱硫 (4)2.3湿法脱硫 (6)3 ICI低压法工艺流程 (7)4.粗甲醇精馏的工艺流程 (8)小结 (10)参考文献 (12)致谢 (13)低压合成甲醇的工艺流程设计摘要：目前，虽然低压合成甲醇的工艺流程有所不同，但基本都是采用一氧化碳、二氧化碳加压催化氢化法合成甲醇，都是在铜系催化剂和锌铬催化剂存在下，在4~5MPa左右，温度360~400摄氏度下进行的。
大致可以分为以下几个工序：制备原料气、净化原料气、压缩、合成甲醇、粗甲醇精馏。
关键词：低压原料气净化合成甲醇精馏脱硫前言甲醇，分子式CH3OH，是饱和醇中最简单的一元醇，它是多种有机产品的基本原料和重要的溶剂，广泛用于有机合成、染料、医药、涂料和国防等工业。
甲醇在有机合成工业中，是仅次于烯烃和芳烃的重要基础有机原料。
甲醇是较好的人工合成蛋白的原料，是容易运输的清洁燃料，可直接用于还原铁矿得到高质量的海绵铁。
随着近些年来碳一化学的工业的发展，甲醇制乙醇、乙烯、乙二醇、甲苯、二甲苯、乙酸乙烯、甲酸甲酯和氧分解性好的甲醇树脂等产品，正在研究开发和工业化中。
目前，甲醇的消费已超过其传统用途，潜在的耗用量远远超过其化工用途，渗透到国民经济的各个部门。
1966年英国帝国化学工业公司研制成功铜基催化剂，并开发了低压合成甲醇工艺，即ICI工艺。
1971年，德国鲁奇公司开发了另一种低压合成甲醇的工艺，简称Lurgi 工艺。
此外美国i电动研究所还研制了三相甲醇合成技术，三相甲醇合成技术虽已研制成功但未建立大规模的生产厂。
20世纪70年代中期以后，世界上新建和扩建的甲醇装置几乎都采用低压法。
目前,虽然低压合成甲醇的工艺流程有所不同，但基本都是采用一氧化碳、二氧化碳加压催化氢化法合成甲醇,即:CO+2H2=CH3OHCO2+3H2=CH3OH+H2O以上反应都是在铜系催化剂和锌铬催化剂存在下，在4~5MPa左右，温度360~400摄氏度下进行的。
低压法甲醇精馏工艺

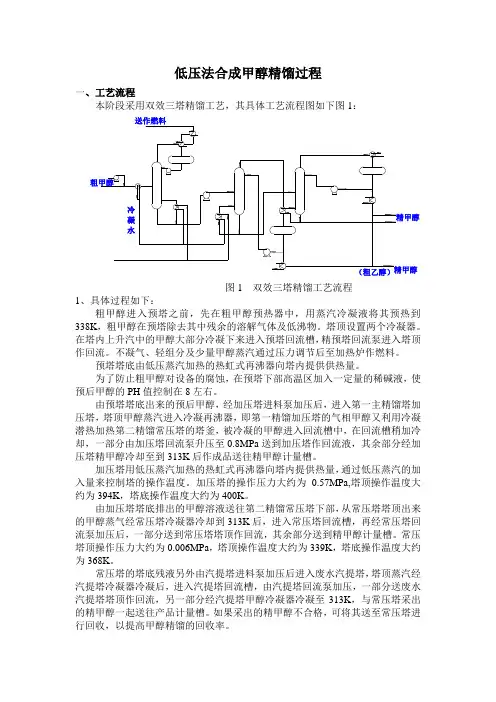

低压法合成甲醇精馏过程一、工艺流程本阶段采用双效三塔精馏工艺，其具体工艺流程图如下图1：图1 双效三塔精馏工艺流程1、具体过程如下：粗甲醇进入预塔之前，先在粗甲醇预热器中，用蒸汽冷凝液将其预热到338K，粗甲醇在预塔除去其中残余的溶解气体及低沸物。
塔顶设置两个冷凝器。
在塔内上升汽中的甲醇大部分冷凝下来进入预塔回流槽，精预塔回流泵进入塔顶作回流。
不凝气、轻组分及少量甲醇蒸汽通过压力调节后至加热炉作燃料。
预塔塔底由低压蒸汽加热的热虹式再沸器向塔内提供供热量。
为了防止粗甲醇对设备的腐蚀，在预塔下部高温区加入一定量的稀碱液，使预后甲醇的PH值控制在8左右。
由预塔塔底出来的预后甲醇，经加压塔进料泵加压后，进入第一主精馏塔加压塔，塔顶甲醇蒸汽进入冷凝再沸器，即第一精馏加压塔的气相甲醇又利用冷凝潜热加热第二精馏常压塔的塔釜，被冷凝的甲醇进入回流槽中，在回流槽稍加冷却，一部分由加压塔回流泵升压至0.8MPa送到加压塔作回流液，其余部分经加压塔精甲醇冷却至到313K后作成品送往精甲醇计量槽。
加压塔用低压蒸汽加热的热虹式再沸器向塔内提供热量，通过低压蒸汽的加入量来控制塔的操作温度。
加压塔的操作压力大约为0.57MPa,塔顶操作温度大约为394K，塔底操作温度大约为400K。
由加压塔塔底排出的甲醇溶液送往第二精馏常压塔下部，从常压塔塔顶出来的甲醇蒸气经常压塔冷凝器冷却到313K后，进入常压塔回流槽，再经常压塔回流泵加压后，一部分送到常压塔塔顶作回流，其余部分送到精甲醇计量槽。
常压塔顶操作压力大约为0.006MPa，塔顶操作温度大约为339K，塔底操作温度大约为368K。
常压塔的塔底残液另外由汽提塔进料泵加压后进入废水汽提塔，塔顶蒸汽经汽提塔冷凝器冷凝后，进入汽提塔回流槽，由汽提塔回流泵加压，一部分送废水汽提塔塔顶作回流，另一部分经汽提塔甲醇冷凝器冷凝至313K，与常压塔采出的精甲醇一起送往产品计量槽。
如果采出的精甲醇不合格，可将其送至常压塔进行回收，以提高甲醇精馏的回收率。
甲醇合成的工艺条件

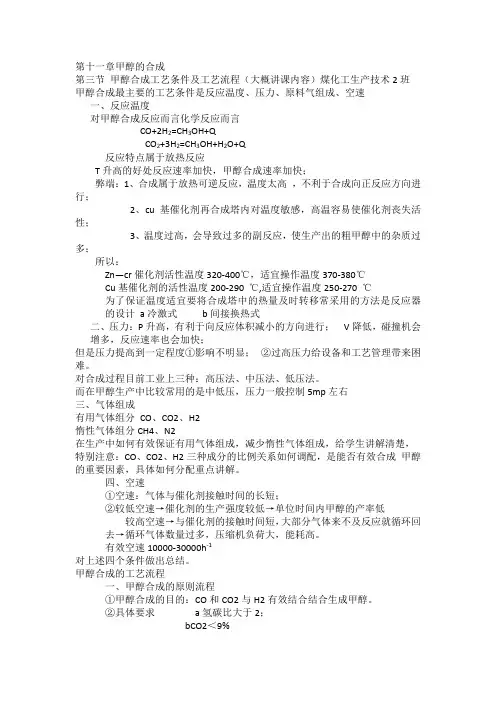

第十一章甲醇的合成第三节甲醇合成工艺条件及工艺流程（大概讲课内容）煤化工生产技术2班甲醇合成最主要的工艺条件是反应温度、压力、原料气组成、空速一、反应温度对甲醇合成反应而言化学反应而言CO+2H2=CH3OH+QCO2+3H2=CH3OH+H2O+Q反应特点属于放热反应T升高的好处反应速率加快，甲醇合成速率加快；弊端：1、合成属于放热可逆反应，温度太高，不利于合成向正反应方向进行；2、cu基催化剂再合成塔内对温度敏感，高温容易使催化剂丧失活性；3、温度过高，会导致过多的副反应，使生产出的粗甲醇中的杂质过多；所以：Zn—cr催化剂活性温度320-400℃，适宜操作温度370-380℃Cu基催化剂的活性温度200-290 ℃,适宜操作温度250-270 ℃为了保证温度适宜要将合成塔中的热量及时转移常采用的方法是反应器的设计a冷激式b间接换热式二、压力：P升高，有利于向反应体积减小的方向进行；V降低，碰撞机会增多，反应速率也会加快；但是压力提高到一定程度①影响不明显；②过高压力给设备和工艺管理带来困难。
对合成过程目前工业上三种：高压法、中压法、低压法。
而在甲醇生产中比较常用的是中低压，压力一般控制5mp左右三、气体组成有用气体组分CO、CO2、H2惰性气体组分CH4、N2在生产中如何有效保证有用气体组成，减少惰性气体组成，给学生讲解清楚，特别注意：CO、CO2、H2三种成分的比例关系如何调配，是能否有效合成甲醇的重要因素，具体如何分配重点讲解。
四、空速①空速：气体与催化剂接触时间的长短；②较低空速→催化剂的生产强度较低→单位时间内甲醇的产率低较高空速→与催化剂的接触时间短，大部分气体来不及反应就循环回去→循环气体数量过多，压缩机负荷大，能耗高。
有效空速10000-30000h-1对上述四个条件做出总结。
甲醇合成的工艺流程一、甲醇合成的原则流程①甲醇合成的目的：CO和CO2与H2有效结合结合生成甲醇。
②具体要求a氢碳比大于2；bCO2＜9%c甲烷，氮气等尽量减少d含硫物必须控制在0.1ppm③合成塔是合成工序的关键设备，对安全提出很高的要求；④甲醇合成的原则流程及低压法冷激式甲醇合成工艺流程（详细介绍）。
