【物理】物理 凸透镜成像的规律的专项 培优练习题及答案
2020-2021中考物理凸透镜成像的规律(大题培优 易错 难题)含答案
一、初中物理凸透镜成像的规律
1．如图所示，AC为入射光线，CB为折射光线，且AO
A．f=10cm B．f= 5cm
C．f=8cm D．f= 12cm
【答案】C
【解析】
【详解】
由于AC为入射光线，CB为折射光线，且AO
f2f
已知AO=10m，则
f<10m<2f
解得
5m
故选C。
2．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S所成的像为（ ）
A．四个虚像，三个实像 B．四个虚像，一个实像
C．三个虚像，一个实像 D．三个虚像，两个实像
【答案】B
【解析】
【详解】
S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；
S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；
S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S所成的像有四个虚像，一个实像。
3．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。则（ ）
A．焦距可能为18厘米
B．此时凸透镜成倒立放大的实像
C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了
D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米
【答案】D
【解析】
【详解】
根据凸透镜的成像规律，当2uf，2fvf，成倒立、缩小的实像，即uv；由题意可以知道物距30cmu，像距20cmv，这种情况是成倒立、缩小的实像，即
30cm2f
20cm2ff
化简可得
10cm15cmf
所以凸透镜的焦距不可能是18cm；当物体远离凸透镜10 cm，物距变大，依然大于两倍焦距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm，物距20cmu，那么
凸透镜成像规律培优练习
凸透镜成像规律培优练习
一、选择题
1. 小字做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像。于是他在透明的玻璃板上用黑色笔画了个手表盘，如图16（甲）所示。把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图16（乙）所示。移动光屏直到成清晰像为止。此时表盘在光屏上所成的像是图16（丙）中的哪一个？[ ]
2.在凸透镜2倍焦距以外的地方，沿主光轴方向平放一根粗细均匀的棒AB，如图16所示，则形成的像A′B′为（ ）
A.比实物短，且B′端比A′端粗 B.比实物短，且A′端比B′端粗
C.比实物长，且B′端比A′端粗 D.比实物长，且A′端比B′端粗
3.使用光学元件几种应用中，正确的是 [ ］
A.穿衣镜产生的是放大的虚像 B.汽车观后镜所观察到的是正立缩小的像
C.物体在照像机前面的任何位置都能拍照
D.照相机、幻灯机使用的光学元件都是凸透镜
4.在凸透镜的成像现象中 [ ］
A.凡是实像必是倒立的 B.凡是虚像总是正立的
C.凡是放大像必是虚像 D.凡是缩小的像必是实像。
5.用照相机给某人拍完半身像后，改拍全身像，应 [ ］
A.缩短镜头与人的距离，同时增大镜头与底片间的距离
B.增大镜头与人的距离，同时减小镜头与底片间的距离
C.只需要增大照相机与人间的距离 D.只需要减小照相机与人的距离
6. 将筷子竖直插入装水的玻璃杯内，从俯视图中的P点沿水平方向看到的应该是下面哪个图中的情形？( )
7．如图3，甲、乙、丙、丁是镜头焦距不同的四架相机，它们所用的底片规格是相同的。分别用它们在同一地点拍摄同一景物。我们可以判定，在图4中，照片_______是用相机甲拍摄的，照片_______是用乙拍摄的，照片________是用丙拍摄的，照片________是用丁拍摄的。
8.图(a)和(b)是于小红的两张清晰的照片底片。拍摄这两张照片相机镜头的焦距相同。下列说法中正确的是 ( )
物理凸透镜(大题培优 易错 难题)含详细答案
一、初中物理凸透镜成像的规律
1．如图所示将凸透镜和蜡烛、光屏安装到光具座上时，光屏恰能成清晰的像。下列说法正确的是（ ）
A．此时光屏上成倒立缩小的实像
B．将图中的凸透镜向右移动，在光屏上可再次观察到清晰的像，此时的成像特点与照相机原理相同
C．在图中的蜡烛和凸透镜之间加一远视眼镜片，缓慢向左移动光屏，在光屏上可再次看到清晰的像
D．将蜡烛移到35cm刻度处，移动光屏，可在光屏上成清晰缩小的像
【答案】BCD
【解析】
【分析】
【详解】
A．图像显示，物体到凸透镜的距离小于像到凸透镜的距离，根据凸透镜成像规律物近像远像变大可知，光屏上成倒立放大的实像。A选项错误，不符合题意。
B．将图中的凸透镜向右移动，物距逐渐变大，像距逐渐变小，根据凸透镜成像规律物远像近像变小可知，在光屏上可再次观察到清晰的像为倒立缩小的实像，此时的成像特点与照相机原理相同，B选项正确，符合题意。
C．远视眼镜片为凸透镜，对光线具有会聚作用。在图中的蜡烛和凸透镜之间加一远视眼镜片，对光线的会聚能力增强，像距变小，故缓慢向左移动光屏，在光屏上可再次看到清晰的像，C选项正确，符合题意。
D．图像显示物距为15cm，像距为30cm，光屏上成倒立放大的实像，则物体位于一倍焦距和二倍焦距之间，像位于二倍焦距以外。即
15cm2ff＜＜
30cm2f＞
两式联立解出
7.5cm15cmf＜＜
即
15cm＜2＜30cmf
将蜡烛移到35cm刻度处，此时物距变为30cm，物体位于凸透镜二倍焦距以外，故移动光屏，可在光屏上成清晰缩小的像，D选项正确。
故选BCD。
2．如图所示，小宇将凸透镜（f=10cm）固定在光具座40cm的位置，探究凸透镜成像规律。下列说法正确的是（ ）
A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小
B．当光屏上成清晰的像时，拿开光屏，眼睛在一定范围内仍能看到像
C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像

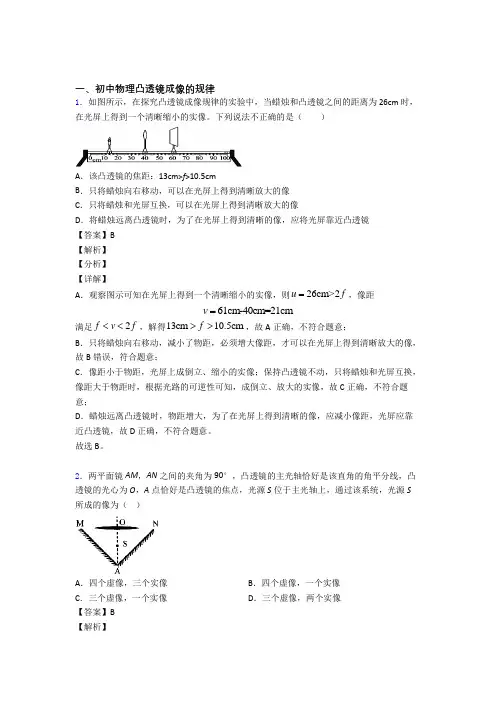

2020-2021中考物理培优(含解析)之凸透镜成像的规律含答案
一、初中物理凸透镜成像的规律
1．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为 26cm 时，在光屏上得到一个清晰缩小的实像。下列说法不正确的是（ ）
A．该凸透镜的焦距：13cm>f>10.5cm
B．只将蜡烛向右移动，可以在光屏上得到清晰放大的像
C．只将蜡烛和光屏互换，可以在光屏上得到清晰放大的像
D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏靠近凸透镜
【答案】B
【解析】
【分析】
【详解】
A．观察图示可知在光屏上得到一个清晰缩小的实像，则26cm>2uf，像距
61cm-40cm=21cmv
满足2fvf，解得13cm10.5cmf，故A正确，不符合题意；
B．只将蜡烛向右移动，减小了物距，必须增大像距，才可以在光屏上得到清晰放大的像，故B错误，符合题意；
C．像距小于物距，光屏上成倒立、缩小的实像；保持凸透镜不动，只将蜡烛和光屏互换，像距大于物距时，根据光路的可逆性可知，成倒立、放大的实像，故C正确，不符合题意；
D．蜡烛远离凸透镜时，物距增大，为了在光屏上得到清晰的像，应减小像距，光屏应靠近凸透镜，故D正确，不符合题意。
故选B。
2．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S所成的像为（ ）
A．四个虚像，三个实像 B．四个虚像，一个实像
C．三个虚像，一个实像 D．三个虚像，两个实像
【答案】B
【解析】 【详解】
S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；
S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；
S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S所成的像有四个虚像，一个实像。
中考物理凸透镜(大题培优 易错 难题)含答案
一、初中物理凸透镜成像的规律
1．在探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，烛焰恰好在光屏上成清晰的像，下列说法正确的是 （ ）
A．该凸透镜的焦距是 30cm
B．换成焦距为 10cm 的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，在光屏上可以得到两次清晰倒立的像
C．在凸透镜左侧放一凹透镜，将光屏向右移动还能接收到清晰的像
D．凸透镜与蜡烛不动，去掉光屏，人眼在 100cm 处能看到蜡烛的像
【答案】BCD
【解析】
【分析】
【详解】
A．由图可知，此时蜡烛到凸透镜的距离等于光屏到凸透镜的距离，在光屏上恰能成清晰的像，则此时物距等于像距等于二倍焦距，成倒立等大的实像，则
230cmfuv
则焦距为15cm，故A项错误；
B．换成焦距为10cm的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，当蜡烛到凸透镜的距离在10cm~20cm之间时，光屏到凸透镜的距离在50cm~40cm，移动凸透镜在适当位置能成清晰的像，由光路可逆原理可知，光屏距离凸透镜10cm~20cm之间时，可以再次成清晰的像，故B项正确；
C．在凸透镜左侧放一凹透镜，凹透镜对光有发散作用，所以将光屏向右移动还能接收到清晰的像，故C项正确；
D．凸透镜与蜡烛不动，去掉光屏，光依然沿原来的方向传播进，人眼在 100cm 处能看到蜡烛的像，故D项正确。
故选BCD。
2．如图所示将凸透镜和蜡烛、光屏安装到光具座上时，光屏恰能成清晰的像。下列说法正确的是（ ）
A．此时光屏上成倒立缩小的实像
B．将图中的凸透镜向右移动，在光屏上可再次观察到清晰的像，此时的成像特点与照相机原理相同
C．在图中的蜡烛和凸透镜之间加一远视眼镜片，缓慢向左移动光屏，在光屏上可再次看到清晰的像
D．将蜡烛移到35cm刻度处，移动光屏，可在光屏上成清晰缩小的像
【答案】BCD
【解析】
【分析】

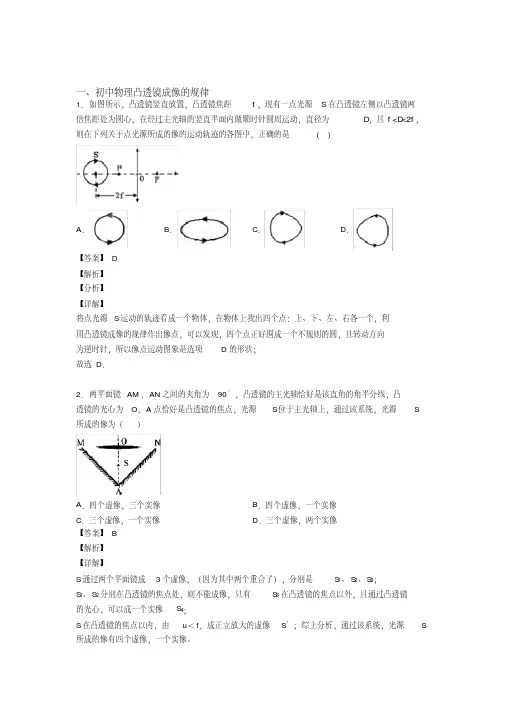

2020-2021中考物理培优易错难题（含解析）之凸透镜成像的规律含答案
一、初中物理凸透镜成像的规律1．如图所示，凸透镜竖直放置，凸透镜焦距f，现有一点光源S在凸透镜左侧以凸透镜两倍焦距处为圆心，在经过主光轴的竖直平面内做顺时针圆周运动，直径为D，且f
则在下列关于点光源所成的像的运动轨迹的各图中，正确的是( )
A．B．C．D．
【答案】D
【解析】【分析】
【详解】将点光源S运动的轨迹看成一个物体，在物体上找出四个点：上、下、左、右各一个，利
用凸透镜成像的规律作出像点，可以发现，四个点正好围成一个不规则的圆，且转动方向
为逆时针，所以像点运动图象是选项D的形状；故选D．
2．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S
所成的像为（）
A．四个虚像，三个实像B．四个虚像，一个实像C．三个虚像，一个实像D．三个虚像，两个实像【答案】B
【解析】
【详解】
S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；
S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S所成的像有四个虚像，一个实像。
3．有一个点光源放在凸透镜的正前方．当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，如图所示．则（）
A．凸透镜应放在C点右侧B．凸透镜应放在B、C点之间
C．凸透镜应放在A、B点之间D．凸透镜应放在A点左侧【答案】D【解析】
【分析】
解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。
【详解】
AB．凸透镜成实像时，物与像在异侧，且物近像远像变大．如果凸透镜放在C点右侧，那么当点光源放在A点时，成像在A点左侧，而不是右侧的B，故选项AB均错误；
C．当光源在A点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当点光源在B点时就也会在相对于B的另一侧成实像，（也就是A的一侧）而不是成像在C
2020-2021中考物理备考之凸透镜成像的规律压轴培优篇含答案
一、初中物理凸透镜成像的规律
1．如图，小明在实验室探究凸透镜成像规律，先把凸透镜、光屏放在光具座上，发现窗外景物在光屏上成清晰的像。于是把蜡烛、凸透镜、光屏放在光具座上，在如图的四个实验情境中，能够在光屏上得到清晰的像是（ ）
A．
B．
C．
D．
【答案】B
【解析】
【详解】
A．把凸透镜、光屏放在光具座上，发现窗外景物在光屏上成清晰的像，说明此时的成像原理与照相机相似，物距大于二倍焦距，像距在二倍焦距与一倍焦距之间，由图甲可得，此时像距为15cm，故可以得到
15cm2ff＜＜
化简可得
7.5cm15cmf＜＜
此外，由图甲可知，像距为15cm时，物距在窗外，说明此时像距接近一倍焦距，即焦距更靠近15cm，且光路可逆，若物距为15cm时，像的位置应该在窗外，像距超出光具座范围。选项A图中物距为10cm，此时像距应该超出光具座范围或成虚像，故A不符合题意；
B．此时物距约为38cm，稍大于二倍焦距，像距为25cm，稍小于二倍焦距，满足
7.5cm15cmf＜＜ 和焦距更接近15cm的条件，此时成倒立、缩小的实像，故B符合题意；
C．若此时光屏上能看到清晰地像，则物距等于像距为20cm，则焦距为10cm，更接近7.5cm，不符合题意；
D．若此时能在光屏上看到清晰地像，则像距为12cm，此时蜡烛应该才窗外，超出光具座范围，故D不符合题意。
故选B。
2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是
A．40cm B．30cm C．20cm D．10cm
【答案】D
【解析】
在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；
而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．
思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．
2020-2021中考物理凸透镜成像的规律(大题培优 易错 难题)附答案解析
一、初中物理凸透镜成像的规律
1．如图所示，竖直放置的不透光物体 （足够大）中紧密嵌有一凸透镜，透镜左侧两倍焦距处，有一个与主光轴垂直的物体AB，在透镜右侧三倍焦距处竖直放置一平面镜MN，镜面与凸透镜的主光轴垂直，B、N两点都在主光轴上，AB与MN高度相等，且与透镜上半部分等高．遮住透镜的下半部分，则该光具组中，物体AB的成像情况是（ ）
A．两个实像，一个虚像 B．一个实像，两个虚像
C．只有一个虚像 D．只有一个实像
【答案】D
【解析】
【详解】
①按题意，AB在凸透镜右侧距离透镜2f处成一个倒立的等大的实像．
②由于成像后的光线是射向右下方的，所以不能在平面镜上成像（平面镜只在主光轴的上方），所以只能成一个实像．
③如果平面镜足够大，则“AB在凸透镜右侧距离透镜2f处成一个倒立的等大的实像”又会在平面镜上成一个等大的虚像，平面像反射后的光线又会经凸透镜成一个缩小的倒立的实像（成在凸透镜左侧f与2f之间．此时相当于物距为4f．当然，也要满足凸透镜是足够大了才有此种情况）．
故选D．
【点睛】
此题主要考查凸透镜成像规律及其应用，此题的突破点是，AB只有在主光轴上的那点折射后入MN，其它均没有，故只有一个实像．
2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是
A．40cm B．30cm C．20cm D．10cm
【答案】D
【解析】
在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；
而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．
思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．
2020-2021备战中考物理凸透镜成像的规律(大题培优 易错 难题)附答案解析
一、初中物理凸透镜成像的规律
1．如图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，实验过程中小明同学将蜡烛分别放在甲、乙、丙、丁不同的位置，下列说法正确的是（ ）
A．图甲可知凸透镜的焦距是40.0cm
B．图乙四个位置中，移动光屏，有4个位置上的蜡烛可以在光屏上成像
C．将蜡烛放在丙位置，若凸透镜上有一个泥点，则在光屏上不会出现泥点的影子
D．将蜡烛放在乙位置，光屏应向左移动才能找到清晰的像，此时的成像特点与投影仪的成像原理相同
【答案】C
【解析】
【分析】
【详解】
A．从图甲可以看到，凸透镜所在的位置是30.0cm刻度，而光屏所在的位置是40.0cm刻度，而平行光线经凸透镜折射后，会聚于焦点，可知凸透镜的焦距是
40.0cm-30.0cm10.0cmf
凸透镜的焦距是10.0cm，A错误；
B．一倍焦距以外是实像，以内是虚像，因为甲乙丙在焦点外，所以成实像，可以成在光屏上，B错误；
C．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，凸透镜上有一个泥点，整个物体发出的光虽有一小部分被挡住，但总会有一部分的光通过凸透镜而会聚成像，因此像与原来的相同，大小不变，但是由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，像是完好的，只是亮度变暗，不会出现泥点的影子，C正确；
D．将蜡烛放在乙位置，这时物距大于两倍焦距，根据凸透镜的成像规律可知，像距会大于一倍焦距，小于两倍焦距，从图乙可以看到，光屏应向左移动才能找到清晰的像，这是成倒立缩小的实像，此时的成像特点与照相机的成像原理相同，D错误。
故选C。
2．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）
A．利用了这一原理制成了照相机
B．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大
C．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
人教版八年级物理 第五章第3节凸透镜成像的规律(含解析)
人教版八年级物理 第五章第3节凸透镜成像的规律(含解析)
- 1 - / 8
人教版八年级物理第五章第四节凸透镜成像的规律
同步练习（含答案）
一、选择题
1.如图所示,用焦距为10 cm的凸透镜观察一张印有2014年南京青奥会会徽的图片,此时图片到凸透镜的距离应( )
A.大于10 cm小于20 cm
B.等于20 cm
C.小于10 cm
D.大于20 cm
【解析】选C。本题考查凸透镜成像规律。由题图可知此时凸透镜成的是正立、放大的虚像,当物距小于一倍焦距时,凸透镜成正立、放大的虚像。故选C。
2. 在做“探究凸透镜成像实验”时,将焦距为10 cm的凸透镜和蜡烛放在光具座上,位置如图所示。则在光屏上( )
A.成倒立放大的实像 B.成倒立缩小的实像
C.光屏上不会得到像 D.像距大于10 cm小于20 cm
【解析】选A。本题考查了凸透镜成像规律。由图知,蜡烛到凸透镜的距离是
16 cm,焦距为10 cm,物体处于凸透镜的1倍和2倍焦距之间,所以此时成倒立放人教版八年级物理 第五章第3节凸透镜成像的规律(含解析)
- 2 - / 8 大的实像。此时像距大于2倍焦距。故选A。
3.如图所示,小东同学在“探究凸透镜成像规律”实验时,烛焰在光屏上成了一个清晰的像,下列说法正确的是( )
A.利用这一成像规律可制成投影仪
B.实验中,蜡烛越烧越短,光屏上烛焰的像向上移动
C.要使光屏上烛焰的像变小,只需将蜡烛靠近凸透镜
D.为了便于从不同方向观察光屏上的像,光屏应选用较光滑的玻璃板
【解析】选B。本题考查了凸透镜成像规律的应用。由图知,此时像距小于物距,成倒立缩小的实像,根据这个原理制成了照相机,而投影仪是根据成放大倒立实像的原理制成的,所以A错误;由于此时成倒立的实像,蜡烛变短,则成的像向上运动,所以B正确;要使光屏上烛焰的像变小,则应增大物距,蜡烛应远离凸透镜,所以C错误;只有光屏选用较粗糙的玻璃板,光在上面发生漫反射,才能从不同方向观察到烛焰的像,所以D错误。故选B。
