智能小车控制
智能小车控制算法课程设计
智能小车控制算法课程设计一、课程目标知识目标：1. 让学生理解智能小车的基本工作原理，掌握控制算法的基本概念；2. 使学生掌握智能小车运动控制的基本方法，包括速度控制、方向控制等；3. 引导学生了解控制算法在智能小车领域的应用，如PID控制、模糊控制等。
技能目标：1. 培养学生运用编程语言（如Python、C++等）实现智能小车控制算法的能力；2. 提高学生通过实验和调试解决实际问题的能力；3. 培养学生团队协作、沟通表达的能力。
情感态度价值观目标：1. 激发学生对智能小车和控制算法的兴趣，培养创新意识和探索精神；2. 引导学生关注科技发展，认识到控制算法在现实生活中的重要性；3. 培养学生严谨、务实的学习态度，养成良好的学习习惯。
课程性质：本课程为实践性较强的学科，结合理论知识与实际操作，培养学生动手能力、编程能力和创新能力。
学生特点：针对高中年级学生，具备一定的物理知识和数学基础，对新鲜事物充满好奇心，具备一定的自学能力和团队合作精神。
教学要求：注重理论与实践相结合，以学生为主体，发挥教师引导作用。
通过课程学习，使学生能够独立完成智能小车控制算法的设计与实现，达到预期的学习成果。
二、教学内容1. 智能小车基本原理及结构：介绍智能小车的主要组成部分，包括驱动电机、传感器、控制器等，分析各部分的功能和相互关系。
教材章节：《自动化技术基础》第二章2. 控制算法原理：讲解PID控制、模糊控制等基本控制算法的原理，探讨其在智能小车控制中的应用。
教材章节：《控制理论及其应用》第三章3. 编程语言及开发环境：学习Python、C++等编程语言，了解智能小车控制算法的编程实现。
教材章节：《Python编程》第一章、《C++编程》第一章4. 智能小车运动控制：分析速度、方向等运动控制方法，结合实际案例进行讲解。
教材章节：《自动化技术基础》第四章5. 实践操作：组织学生进行智能小车控制算法的编程实践，包括控制算法的设计、调试与优化。
智能小车控制实验报告
一、实验目的本次实验旨在通过设计和搭建一个智能小车系统，学习并掌握智能小车的基本控制原理、硬件选型、编程方法以及调试技巧。
通过实验，加深对单片机、传感器、电机驱动等模块的理解，并提升实践操作能力。
二、实验原理智能小车控制系统主要由以下几个部分组成：1. 单片机控制单元：作为系统的核心，负责接收传感器信息、处理数据、控制电机运动等。
2. 传感器模块：用于感知周围环境，如红外传感器、超声波传感器、光电传感器等。
3. 电机驱动模块：将单片机的控制信号转换为电机驱动信号，控制电机运动。
4. 电源模块：为系统提供稳定的电源。
实验中，我们选用STM32微控制器作为控制单元，使用红外传感器作为障碍物检测传感器，电机驱动模块采用L298N芯片，电机选用直流电机。
三、实验器材1. STM32F103C8T6最小系统板2. 红外传感器3. L298N电机驱动模块4. 直流电机5. 电源模块6. 连接线、电阻、电容等7. 编程器、调试器四、实验步骤1. 硬件搭建：- 将红外传感器连接到STM32的GPIO引脚上。
- 将L298N电机驱动模块连接到STM32的PWM引脚上。
- 将直流电机连接到L298N的电机输出端。
- 连接电源模块，为系统供电。
2. 编程：- 使用Keil MDK软件编写STM32控制程序。
- 编写红外传感器读取程序，检测障碍物。
- 编写电机驱动程序，控制电机运动。
- 编写主程序，实现小车避障、巡线等功能。
3. 调试：- 使用调试器下载程序到STM32。
- 观察程序运行情况，检查传感器数据、电机运动等。
- 调整参数，优化程序性能。
五、实验结果与分析1. 避障功能：实验中，红外传感器能够准确检测到障碍物，系统根据检测到的障碍物距离和方向，控制小车进行避障。
2. 巡线功能：实验中，小车能够沿着设定的轨迹进行巡线，红外传感器检测到黑线时，小车保持匀速前进；检测到白线时，小车进行减速或停止。
3. 控制性能：实验中，小车在避障和巡线过程中，表现出良好的控制性能，能够稳定地行驶。
智能小车控制系统设计实现
智能小车控制系统设计实现提纲：1. 设计智能小车控制系统的必要性与意义2. 智能小车控制系统设计的原则和方法3. 智能小车控制系统实现的技术和难点4. 智能小车控制系统在未来的发展趋势5. 智能小车控制系统在实际应用中的案例分析和评价1. 设计智能小车控制系统的必要性与意义智能小车控制系统的设计是基于对于小车的运动控制，使其能够有效地行驶，在各种环境和道路状况下，能够保证稳定性和安全性。
同时，智能小车还需要自主感知灰尘、空气质量等数据，能够对各种交通或人员行为进行判断或预测，从而为行驶安全保驾护航，加强人类对环境的认知。
2. 智能小车控制系统设计的原则和方法打造高品质的智能小车控制系统，一定要遵循以下设计原则：（1）全面的模块化设计：该系统设计需要专业的人才，将系统模块化。
只有合理地划分模块，才能保证安全可靠的系统。
（2）充分的数据支持：智能小车控制系统的打造需要精准的行走数据支持。
在系统设计的过程中需要引入传感器、激光雷达、GPS系统等仪器，收集数据并反馈给控制器，以实现更好的检测和行车控制。
（3）稳定性和可靠性：设计过程中需要在系统中引入错误处理模块，保证系统在出现错误的情况下可以正确处理，从而保证系统的稳定性和可靠性。
（4）简洁和高效：在系统设计中需要保证系统的结构简单，在乱糟糟的交通情况下更容易实现长时间稳定运行。
（5）逐步优化和改进：设计过程中需要不断地优化和改进，跟上前沿的科技发展，提高系统的性能和校准数据。
3. 智能小车控制系统实现的技术和难点智能小车控制系统是一个由传感器、激光雷达、网络通信系统、操作系统、控制算法、安全设计等多个组成部分构成的庞大系统，实现上的难点主要在以下几个方面：（1）多种传感器测试数据的整合和处理，从而精准反馈给控制器让智能小车做出合理的运行决策。
（2）软件计算量的大增量，需要在有限的时间内获得足够的CPU和其他计算性能支持。
（3）为了提高系统的灵活性和可扩展性，整体上采用了优化算法和多策略集合的形式，以保证智能小车可以适合各种复杂的驾驶环境。
智能小车控制系统设计实现
关键词：智能小车；控制系统；设计和实现1智能小车控制系统概述智能小车控制系统是一个综合、复杂的系统，其既有多种技术，也含有嵌入式的软件设备和硬件设备、图像识别、自动控制和电力传动、机械结构等技术知识，智能小车的控制系统主要是围绕嵌入式控制系统进行的，将其作为操控的中心，并借助计算机系统，最终完成自动造作和控制的过程[1]。
智能小车的控制系统流程图见图1所示。
2智能小车的设计和实现2.1智能小车的硬件设计硬件设计是保证智能小车平稳运行的必要条件，它关系着控制系统的精度和稳定性，因此在设计时需要用在模块化设计思想，该研究是通过采取硬件系统K60芯片作为核心控制器，并通过图像采集模块和电机、舵机驱动模块、测速模块、电源模块等组成硬件设计系统图，见图2。
首先，电源电路设计，该设计时智能小车的动力来源，为小车运行提供不断的电力，一般采取7.3V、容量为2000mAh的可充电型的镍铬电池作为电源，但是其不能直接为控制器传输电力，需要在转变电路后才可以进行传输。
转变电路可以保证控制器直接对电池内的电压进行调节，保证不同模块可以正常工作和运行，智能小车主要是依靠控制电力和电机驱动进行转变的。
其次是K60最小系统板，在设计时需要将K60的管脚部分做成最小系统的单独电路板，这样可以简化电路板的设计，促使调试更加顺利，K60系统板主要由K60芯片、复位电路、时钟电路、JTAG下载电路、电源滤波电路组成。
再其次是电机驱动电路，该电路是在集成芯片的驱动下进行的，可以为控制器更其他模块提供较大的电流最终集成电机驱动芯片，但是要特别注意这部分因为在电机驱动过程中有较大的分功率，会导致小车在进行调试时因为过大的电流导致小车电路发生堵塞现象，而使小车电路被烧毁，因此需要设计者避免这种现象，可以将驱动电路做成驱动板[2]。
最后是舵机接口电路。
在智能小车设计中，舵机主要保证小车可以顺利转向，因此舵机的运行电压、转向动作、转向速度都是需要考虑的因素，一般选择舵机时主要选择Futaba3010，选择供电电压为6V。

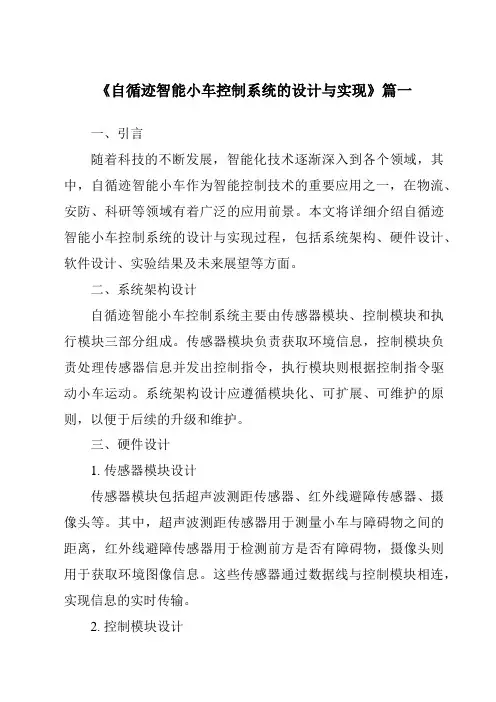

《2024年自循迹智能小车控制系统的设计与实现》范文
《自循迹智能小车控制系统的设计与实现》篇一一、引言随着科技的不断发展，智能化技术逐渐深入到各个领域，其中，自循迹智能小车作为智能控制技术的重要应用之一，在物流、安防、科研等领域有着广泛的应用前景。
本文将详细介绍自循迹智能小车控制系统的设计与实现过程，包括系统架构、硬件设计、软件设计、实验结果及未来展望等方面。
二、系统架构设计自循迹智能小车控制系统主要由传感器模块、控制模块和执行模块三部分组成。
传感器模块负责获取环境信息，控制模块负责处理传感器信息并发出控制指令，执行模块则根据控制指令驱动小车运动。
系统架构设计应遵循模块化、可扩展、可维护的原则，以便于后续的升级和维护。
三、硬件设计1. 传感器模块设计传感器模块包括超声波测距传感器、红外线避障传感器、摄像头等。
其中，超声波测距传感器用于测量小车与障碍物之间的距离，红外线避障传感器用于检测前方是否有障碍物，摄像头则用于获取环境图像信息。
这些传感器通过数据线与控制模块相连，实现信息的实时传输。
2. 控制模块设计控制模块是整个系统的核心，采用微控制器作为主控芯片，通过编程实现控制算法。
微控制器应具备高性能、低功耗、易于编程等特点。
此外，控制模块还应包括电源管理模块、通信模块等，以实现电源管理和与其他设备的数据交互。
3. 执行模块设计执行模块主要包括电机和驱动电路。
电机采用直流电机或步进电机，驱动电路则负责将控制模块发出的控制指令转换为电机的运动指令。
执行模块应具备高效率、低噪音、长寿命等特点。
四、软件设计1. 控制系统软件设计控制系统软件主要包括主控程序和各传感器驱动程序。
主控程序负责实现自循迹算法、避障算法等核心控制逻辑，传感器驱动程序则负责获取传感器信息并传输给主控程序。
软件设计应遵循代码可读性、可维护性、可扩展性等原则，以便于后续的升级和维护。
2. 算法设计自循迹算法是本系统的关键技术之一，通过图像处理和路径规划等技术实现小车的循迹功能。
避障算法则用于检测前方障碍物并规划避障路径，保证小车的安全行驶。
智能小车运动控制系统的研究与实现
智能小车运动控制系统的研究与实现随着科技的不断发展，智能化成为现代车辆的重要特征之一。
智能小车作为智能车辆的一种重要体现形式，因其具有体积小、便于携带、反应灵敏等特点，在军事、救援、测绘等领域得到广泛应用。
智能小车的核心技术是运动控制系统，它负责实现小车的运动控制和路径规划等功能。
因此，研究智能小车的运动控制系统具有重要意义。
智能小车是一种具有高度集成度和智能化水平的车辆。
它通常由传感器、控制器、执行器等组成，通过复杂的控制算法来实现对小车运动的智能控制。
智能小车可以根据预先设定的路径自动行驶，也可以通过遥控器或计算机进行远程控制。
智能小车的运动控制系统主要由传感器、控制器和执行器三部分组成。
传感器负责采集小车的速度、位置等信息，控制器根据采集的信息通过控制算法实现对小车的运动控制，执行器则根据控制器的指令驱动小车运动。
智能小车的运动控制系统采用闭环控制原理。
控制器根据传感器采集的速度、位置等信息，与预设的参考值进行比较，产生控制误差。
控制器根据误差大小，通过控制算法计算出相应的控制量，执行器根据控制量驱动小车运动，从而减小误差。
本文所研究的智能小车采用履带式底盘，配备有红外线传感器、超声波传感器、编码器等。
控制器采用Arduino板卡，执行器采用直流电机和舵机。
通过实验验证，本文所研究的智能小车运动控制系统可以实现以下功能：（1）自动行驶：小车能够根据预设路径自动行驶；（2）遥控控制：可以通过遥控器对小车进行远程控制；（3）障碍物避让：小车能够感知障碍物并自动避让；（4）路径规划：小车能够根据地理信息进行路径规划。
实验结果表明，本文所研究的智能小车运动控制系统具有较高的控制精度和响应速度，能够在不同的环境和场景下对小车进行精确控制，为智能小车的广泛应用提供了技术保障。
本文对智能小车的运动控制系统进行了研究与实现，取得了以下成果：（1）设计了智能小车的系统框架和运动控制原理；（2）实现了高精度、快速响应的运动控制系统；（3）通过实验验证了运动控制系统的功能和效果。
基于单片机的智能小车速度控制设计
基于单片机的智能小车速度控制设计一、本文概述随着科技的飞速发展，智能化、自动化已成为现代工业和生活的重要趋势。
智能小车作为这一趋势的代表之一，其研究与应用日益受到人们的关注。
智能小车在无人驾驶、物流配送、智能巡检等领域具有广泛的应用前景。
而速度控制作为智能小车运行过程中的关键环节，其设计的优劣直接影响到小车的性能与稳定性。
因此，本文旨在探讨基于单片机的智能小车速度控制设计，以期为智能小车的实际应用提供有益的参考。
本文将首先介绍智能小车速度控制的重要性及其研究背景，阐述基于单片机的速度控制设计的基本原理与优势。
接着，文章将详细分析智能小车速度控制系统的硬件组成和软件设计，包括单片机的选型、电机驱动电路的设计、速度传感器的选择以及控制算法的实现等。
在此基础上，文章还将探讨如何通过优化算法和硬件配置来提高智能小车的速度控制精度和稳定性。
文章将总结基于单片机的智能小车速度控制设计的实际应用效果，展望未来的发展趋势与挑战。
通过本文的研究，我们期望能够为智能小车的速度控制设计提供一种新的思路和方法，推动智能小车技术的进一步发展，为智能交通和智能化生活贡献一份力量。
二、智能小车速度控制的意义和现有技术智能小车的速度控制是现代智能车辆技术中的关键组成部分。
它对于提高小车的行驶安全性、提升运输效率以及实现无人驾驶等先进功能具有极其重要的意义。
精确的速度控制能够确保小车在复杂多变的环境中保持稳定，避免因速度过快或过慢导致的碰撞或延误。
通过速度控制，智能小车可以在不同路况和交通条件下实现自适应调整，提高行驶效率。
速度控制还是实现智能小车高级功能如自动巡航、自动避障等的基础，对于推动智能车辆技术的发展具有重要意义。
目前，智能小车的速度控制技术主要依赖于电子控制单元（ECU）和传感器技术。
ECU通过接收来自各种传感器的信号，如轮速传感器、加速度传感器等，实现对小车速度的精确控制。
同时，随着微处理器技术的发展，越来越多的智能小车开始采用基于单片机的控制系统，这种系统具有集成度高、成本低、可靠性强的优点。
2024版智能小车控制PPT课件
不同类型的传感器具有不同的作用原理。例如，超声波传感器通过发射超声波 并接收其反射波来测量距离；红外线传感器则利用红外线的反射或吸收特性来 检测物体；摄像头则通过捕捉图像信息来实现视觉感知。
电机驱动方式及性能比较
电机驱动方式
智能小车的电机驱动方式主要有直流电机、步进电机、伺服电机等。这些电机具有不同的特点和适用场景，需要 根据智能小车的实际需求来选择合适的电机。
要点一
深度学习在路径规划中的应用
要点二
强化学习在路径规划中的应用
随着深度学习技术的发展，越来越多的研究将深度学习技术 应用于路径规划中，通过训练神经网络模型来学习路径规划 策略，提高路径规划的智能化水平。
强化学习是一种通过与环境交互来学习策略的机器学习方法， 可以应用于路径规划中，通过不断试错来学习最优路径规划 策略。
实施效果评估
通过实际测试和数据分析，评估避障策略的实施效果，并进行优 化和改进。
06
智能小车调试与性能评估
硬件组装注意事项
选择合适的组件和配件，确保其 质量和性能符合设计要求。
按照电路图和说明书正确连接各 个模块，避免出现短路或断路现
象。
注意电源线的接线方式，确保正 负极正确连接，避免反接或虚接。
传感器数据采集与处理策略
传感器类型选择
根据智能小车功能需求，选择合适的 传感器，如超声波、红外、陀螺仪等。
数据采集与处理
设计合理的数据采集电路和信号处理 算法，提高传感器数据的准确性和稳 定性。
电机控制算法实现与优化
电机控制算法
实现基本的电机控制算法，如PID控制、 模糊控制等，确保小车能够稳定、准确地 行驶。
04
路径规划与导航技术探讨
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机模块
• 方案1：采用步进电机作为该系统的驱动电机。 由于其转过的角度可以精确的定位，可以实现 小车前进路程和位置的精确定位。虽然采用步 进电机有诸多优点，步进电机的输出力矩较低， 随转速的升高而下降，且在较高转速时会急剧 下降，由于其转速较低，不适用于小车等有一 定速度要求的系统。
到障碍物能够自动绕道行驶，完成避障功能；
电源模块
• 方案1： 采用6节1.5V干电池供电，电压达到 9V给直流电机供电，然后用7方案2：采用3节4.2V可充电式锂电池串联共 12.6V给直流电机供电，经过7809的电压变换 后给直流电机供电，然后用7805降压、稳压后 给单片机系统和其他芯片供电。
• 方案3：采用12V蓄电池降压后为直流电机供电， 再将其降压、稳压后给单片机系统和其他芯片 供电。
稳压模块
• 方案1： 采用两片7809将电压稳压至9V 后给直流电机供电，然后采用一片7805 将电压稳至5V，给单片机系统和其他芯 片供电。
• 方案2：采用两片7809将电压稳压至9V后 给直流电机供电，然后采用2576将电压 稳至5V。2576的输出电流最大可至3A。
• 工作电压：5V
• 工作电流：10mA
• 信号输出：TTL电平
• 接线图：输出外加上拉电阻
• 特点：输出信号稳定，不受 可见光影响，寿命长
光电传感器（二）
• 集发射与接收于一体的NPN型光
电传感器。检测距离可以根据要 求进行调节。该传感器具有探测
距离远、受可见光干扰小、价格
便宜、易于装配、使用方便等特
• 2．设计小车电机驱动板、寻迹模块、避障模块电 路，绘制电路原理图并制作PCB电路板；
• 3．组装小车硬件部分：包括小车底盘、控制电机、 循迹模块、超声波模块、控制板、电源等；
• 4．编写单片机控制程序、使其完成如下功能： • 1）基本功能：小车能够在设计的线路上完成寻迹
功能； • 2）拓展功能：在循迹线路上设置障碍物，小车遇
• 方案2：采用直流减速电机。直流减速电机转 动力矩大，体积小，重量轻，装配简单，使用 方便。由于其内部由高速电动机提供原始动力， 带动变速（减速）齿轮组，可以产生较大扭力。
电机驱动模块
• 方案1：采用专用芯片L298N作为电机驱 动芯片。L298N是一个具有高电压大电 流的全桥驱动芯片，它相应频率高，一 片L298N可以分别控制两个直流电机， 而且还带有控制使能端。用该芯片作为 电机驱动，操作方便，稳定性好，性能 优良。
• 将单片机控制模块、驱动模块、电源等模块固定 在小车上部，信号采集模块安装在小车前部的底 部，离地面约1厘米。
光电传感器（一）
• NPN常开型光电传感器，检 测距离为0-3厘米。
• 主要用于检测，短距离或近 距离物体的存在或运动状态； 作用类似于接近开关，但检 测物体材质不局限于金属， 亦可为不透明的非金属。
• 方案2：对于直流电机用分立元件构成驱 动电路。由分立元件构成电机驱动电路， 结构简单，价格低廉，在实际应用中应 用广泛。
小车控制模块
• 采用左右两轮分别驱动，后万向轮转向的方案。 左右轮分别用两个转速和力矩基本相同的直流电 机进行驱动，车体尾部装一个万向轮。
• 在安装时我们保证两个驱动电机同轴。当小车前 进时，左右两驱动轮与后万向轮形成了三点结构。 这种结构使得小车在前进时比较平稳，可以避免 出现后轮过低而使左右两驱动轮驱动力不够的情 况。为了防止小车重心的偏移，后万向轮起支撑 作用。
完成小车或机器人寻迹功能；
超声波测距模块
• 可提供3cm--3.5m的非接触式 距离感测功能，该模块包括了 超声波发射器、接收器与控制 电路。其基本工作原理为给予 此超声波测距模块一触发信号 后发射超声波，当超声波投射 到物体而反射回来时，模块输 出一回响信号，以触发信号和 回响信号间的时间差，来判定 物体的距离。
智能小车控制
电气与电子工程系 李英辉
2011.11.05
设计目的
• 熟练掌握单片机系统设计与调试方法； • 掌握智能小车控制原理； • 掌握光电开关、超声模组、循迹传感器
的工作原理及使用方法； • 掌握电路板设计与制作及电子产品组装、
制作与调试技术。
设计内容
• 1．利用提供的小车套件组装一辆小车，设计循迹 线路并组装循迹传感器和避障装置；
• 电气特性： U:5VDC I:20mA Sn:0－5CM
• 外形寸： L*W*H:20mm*9mm*9mm • 注意事项：
1、该传感器为开关量传感器， 输出为TTL电平，可以直接和单片机 连接，但需要在输出端加上拉电阻。 （如不加上拉电阻会出现不规则电 平输出） • 2、一定不要把线接错，否则容 易烧掉传感器。 • 应用领域： • 白底黑线或黑底白线的检测；
寻迹传感器模块
• 方案1：用光敏电阻组成光敏探测器。光敏电阻的阻值 可以跟随周围环境光线的变化而变化。当光线照射到 白线上面时，光线发射强烈，光线照射到黑线上面时， 光线反射较弱。将阻值的变化经过比较器就可以输出 高低电平。
• 方案2：用红外发射管和接收管制作光电对管寻迹传感 器。红外发射管发出红外线，当发出的红外线照射到 白色的平面后反射，若红外接收管能接收到反射回的 光线则检测出白线继而输出低电平，若接收不到发射 管发出的光线则检测出黑线继而输出高电平。红外探 测器探测距离有限，一般最大不应超过3cm。
点，可以广泛应用于机器人避障、
流水线计件等众多场合。
• 电气特性： 尺寸：
U:5VDC I:100mA
直径:17MM 传感器长度:45MM
Sn:3-80CM 引线长度:45CM
• 检测到目标是低电平输出，正常
状态是高电平，输出接1K左右上
拉电阻即可连接到IO口上。
黑白线检测传感器
• TK-20黑白线检测传感器有效探测距 离达5cm。通过调节电位器，最远可 以达到10cm，受可见光干扰小，输 出信号为开关量，信号处理简单， 使用非常方便外，还增加了探测距 离调节器、改进了探测距离、加强 了探测精度。
