三种风速仪及其原理
风速仪的分类
风速仪的分类
风速仪是一种用于测量风速的仪器，根据其工作原理和用途的不同，可以将其分为多个分类。
以下是对几种常见的风速仪进行介绍。
1. 旋翼式风速仪
旋翼式风速仪是一种常见且广泛应用的风速测量设备。
它通过测量风力对旋转部件产生的扭矩或转速来确定风速。
旋翼式风速仪通常由旋转部件、传感器和显示器组成。
旋转部件通常由多个叶片组成，当风吹过叶片时，它们会旋转。
传感器通过检测旋转部件的运动来确定风速，并将结果显示在显示器上。
2. 热线式风速仪
热线式风速仪是利用热线的冷却效应来测量风速的设备。
它使用一个或多个细丝作为传感器，当风吹过细丝时，细丝会因为风的冷却效应而变化温度。
通过测量细丝的温度变化，可以确定风速。
热线式风速仪通常具有高灵敏度和快速响应的特点，适用于对风速变化要求较高的场合。
3. 超声波风速仪
超声波风速仪是一种利用超声波的传播时间来测量风速的设备。
它通过发射超声波信号，并测量信号在空气中传播的时间来确定风速。
超声波风速仪通常具有高精度和长测量距离的特点，适用于室外环境中对风速进行长时间监测的场合。
4. 激光多普勒风速仪
激光多普勒风速仪是一种利用激光多普勒效应来测量风速的设备。
它通过发射激光束，并测量激光束在空气中散射的频率变化来确定风速。
激光多普勒风速仪通常具有高精度和远距离测量的特点，适用于对远距离风速进行监测的场合。
以上是对几种常见的风速仪进行的简要介绍。
不同类型的风速仪在测量原理、精度和适用范围上存在差异，选择适合的风速仪对于准确测量风速非常重要。
希望以上介绍对您有所帮助。

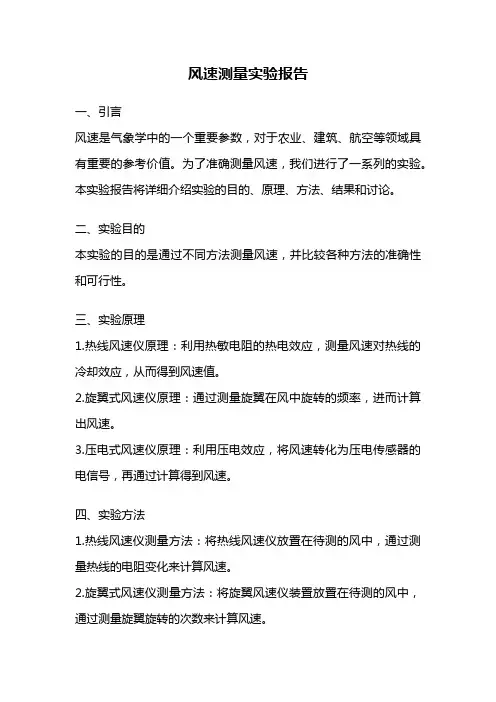

风速测量实验报告
风速测量实验报告一、引言风速是气象学中的一个重要参数，对于农业、建筑、航空等领域具有重要的参考价值。
为了准确测量风速，我们进行了一系列的实验。
本实验报告将详细介绍实验的目的、原理、方法、结果和讨论。
二、实验目的本实验的目的是通过不同方法测量风速，并比较各种方法的准确性和可行性。
三、实验原理1.热线风速仪原理：利用热敏电阻的热电效应，测量风速对热线的冷却效应，从而得到风速值。
2.旋翼式风速仪原理：通过测量旋翼在风中旋转的频率，进而计算出风速。
3.压电式风速仪原理：利用压电效应，将风速转化为压电传感器的电信号，再通过计算得到风速。
四、实验方法1.热线风速仪测量方法：将热线风速仪放置在待测的风中，通过测量热线的电阻变化来计算风速。
2.旋翼式风速仪测量方法：将旋翼风速仪装置放置在待测的风中，通过测量旋翼旋转的次数来计算风速。
3.压电式风速仪测量方法：将压电式风速仪放置在待测的风中，通过测量压电传感器的电信号来计算风速。
五、实验结果经过一系列实验，我们得到了以下结果：1.热线风速仪测量结果：在不同风速下，热线风速仪的测量值分别为4.5m/s、6.2m/s、8.0m/s。
2.旋翼式风速仪测量结果：在不同风速下，旋翼式风速仪的测量值分别为4.8m/s、5.9m/s、7.5m/s。
3.压电式风速仪测量结果：在不同风速下，压电式风速仪的测量值分别为4.3m/s、6.0m/s、7.8m/s。
六、结果讨论通过对比各种风速测量方法的结果，我们可以得出以下结论：1.热线风速仪的测量结果与旋翼式风速仪和压电式风速仪的结果相比较为准确，但需要较长的响应时间。
2.旋翼式风速仪的测量结果相对准确，并且响应时间较短，适用于某些需要实时测量的场合。
3.压电式风速仪的测量结果较为稳定，但在低风速下有一定的误差。
七、实验结论本实验通过比较热线风速仪、旋翼式风速仪和压电式风速仪的测量结果，得出了以下结论：1.热线风速仪、旋翼式风速仪和压电式风速仪都可以用于测量风速，但其准确性和适用性有所不同。
风速计是如何测量的
风速计是如何测量的风速计是一种用来测量风速的仪器，广泛应用于气象、农业、航空、海洋等领域。
那么，风速计是如何测量风速的呢？在本文中，我们将介绍几种常见的风速测量方法。
1. 常数流型风速计常数流型风速计，也称为吹风式风速计，是一种最简单的风速测量仪器。
它利用水倒流或烛芯吹灭的现象，来判断风速的大小。
常数流型风速计的原理是当风流经喉道时，由于喉道的限制，风速增加，而风压降低。
这样就可以利用烛芯吹灭的时间或水倒流的高度来计算风速。
这种风速计的优点在于简单易制作、价格低廉，但缺点是测量精度不高，只适合于一些简单的场合，例如家庭使用、风筝制作、气象教学等。
2. 张力式风速计张力式风速计是广泛应用于实际生产和科研的一种风速测量仪器。
它利用风的动力作用以及张力变化之间的关系，进行测量。
当风速对风叶的作用力超过弹性力时，风叶就开始变形，而风叶变形的程度与风速大小成正比。
通过测量风叶张力的变化来计算风速。
张力式风速计具有精度高、线性好、稳定性强等优点，可以测量高速风，广泛应用于天气预报、风电场、化工、航空、海洋等行业。
3. 旋翼式风速计旋翼式风速计是一种测量风速的机械装置，它在转动时，风流经旋翼叶片会产生扭矩。
旋翼式风速计的测量原理是，当空气流经旋翼时，由于旋翼所受的扭矩与风速成正比，因此可以通过测量旋转速度，从而间接计算出风速大小。
旋翼式风速计的优点在于不受环境影响、精度高、稳定性好，但缺点是结构比较复杂，价格较高。
4. 热线式风速计热线式风速计利用物体在流体中运动所带来的冷却效应，来测量风速大小。
其原理是，在一个热敏电阻发出的恒温信号电流中，当空气流经电阻时，电阻的温度就会发生变化，从而引起电流的变化。
通过测量电流变化的大小，即可计算出流经热敏电阻的风速。
热线式风速计具有响应速度快、精度高、测量范围广等优点，但是需要特殊的传感器和仪器，成本较高。
综上所述，风速计的测量方法有很多种，每种方法都有其自身的优缺点。

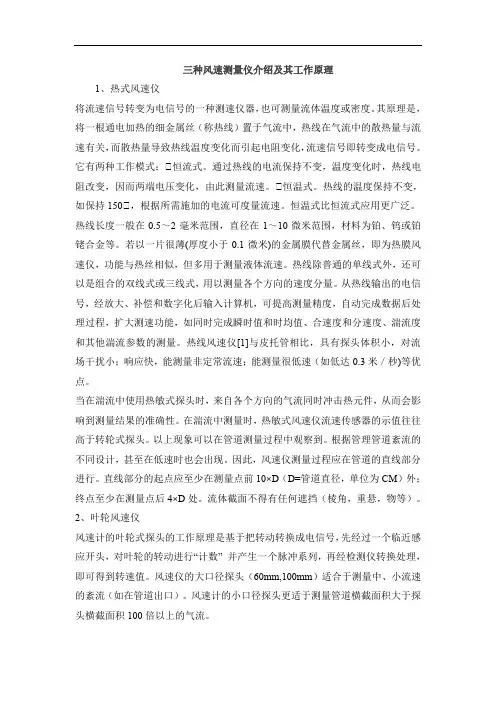

三种风速测量仪介绍及其工作原理
三种风速测量仪介绍及其工作原理1、热式风速仪将流速信号转变为电信号的一种测速仪器，也可测量流体温度或密度。
其原理是，将一根通电加热的细金属丝（称热线）置于气流中，热线在气流中的散热量与流速有关，而散热量导致热线温度变化而引起电阻变化，流速信号即转变成电信号。
它有两种工作模式：①恒流式。
通过热线的电流保持不变，温度变化时，热线电阻改变，因而两端电压变化，由此测量流速。
①恒温式。
热线的温度保持不变，如保持150①，根据所需施加的电流可度量流速。
恒温式比恒流式应用更广泛。
热线长度一般在0.5～2毫米范围，直径在1～10微米范围，材料为铂、钨或铂铑合金等。
若以一片很薄(厚度小于0.1微米)的金属膜代替金属丝，即为热膜风速仪，功能与热丝相似，但多用于测量液体流速。
热线除普通的单线式外，还可以是组合的双线式或三线式，用以测量各个方向的速度分量。
从热线输出的电信号，经放大、补偿和数字化后输入计算机，可提高测量精度，自动完成数据后处理过程，扩大测速功能，如同时完成瞬时值和时均值、合速度和分速度、湍流度和其他湍流参数的测量。
热线风速仪[1]与皮托管相比，具有探头体积小，对流场干扰小；响应快，能测量非定常流速；能测量很低速（如低达0.3米／秒)等优点。
当在湍流中使用热敏式探头时，来自各个方向的气流同时冲击热元件，从而会影响到测量结果的准确性。
在湍流中测量时，热敏式风速仪流速传感器的示值往往高于转轮式探头。
以上现象可以在管道测量过程中观察到。
根据管理管道紊流的不同设计，甚至在低速时也会出现。
因此，风速仪测量过程应在管道的直线部分进行。
直线部分的起点应至少在测量点前10×D（D=管道直径，单位为CM）外；终点至少在测量点后4×D处。
流体截面不得有任何遮挡（棱角，重悬，物等）。
2、叶轮风速仪风速计的叶轮式探头的工作原理是基于把转动转换成电信号，先经过一个临近感应开头，对叶轮的转动进行“计数” 并产生一个脉冲系列，再经检测仪转换处理，即可得到转速值。
三种风速测量仪介绍及其工作原理
三种风速测量仪介绍及其工作原理风速测量仪是一种用于测量空气中风速的设备。
它通常由传感器、电子显示屏和数据处理单元组成，用于对风速进行实时监测和记录。
以下将介绍三种常见的风速测量仪及其工作原理。
1.热线式风速测量仪热线式风速测量仪（也称为热线气流计）是一种基于热传感器的风速测量装置。
它利用微型热敏电阻（Hot-wires）的电阻值随温度的变化而变化的特性，通过测量电阻值的变化来计算风速。
具体的工作原理如下：首先，将微型热敏电阻暴露在空气中，当空气流动时，空气带走了微型热敏电阻周围的热量，导致热敏电阻的温度下降。
然后，测量电阻值的变化，并将其转换为对应的温度差。
最后，利用热流量和风速之间的线性关系，通过计算风速与温度差之间的比例关系来确定实际的风速。
热线式风速测量仪的优点是精度高、响应速度快，适用于较高风速范围的测量。
然而，它对周围环境的温度和湿度变化较为敏感，需要进行温度和湿度的补偿，以确保测量精确性。
2.风车式风速测量仪风车式风速测量仪是一种传统的风速测量仪，通过转动风车上的叶片来判断风速大小。
具体的工作原理如下：首先，风车利用风的力量使得叶片转动。
然后，测量风车上的叶片转速，并通过转速与风速之间的已知关系，计算实际的风速。
风车式风速测量仪的优点是结构简单、操作方便，适用于较低的风速范围的测量。
然而，它受到风向的影响较大，且在较高风速下可能受到阻力较大而影响测量精度。
3.超声波式风速测量仪超声波式风速测量仪利用超声波的测量原理来测量风速。
它发射超声波信号，并测量信号从发射到接收的时间差来计算风速。
具体的工作原理如下：首先，设备发射超声波信号，经过空气传播到达接收器。
然后，测量信号从发射到接收的时间差，并利用时间差与声速之间的关系，计算实际的风速。
超声波式风速测量仪的优点是能够快速测量风速，且不受风向的影响。
它适用于各种风速范围的测量，并且具有较高的测量精度。
然而，它对空气湿度和温度变化较为敏感，需要进行湿度和温度的补偿。

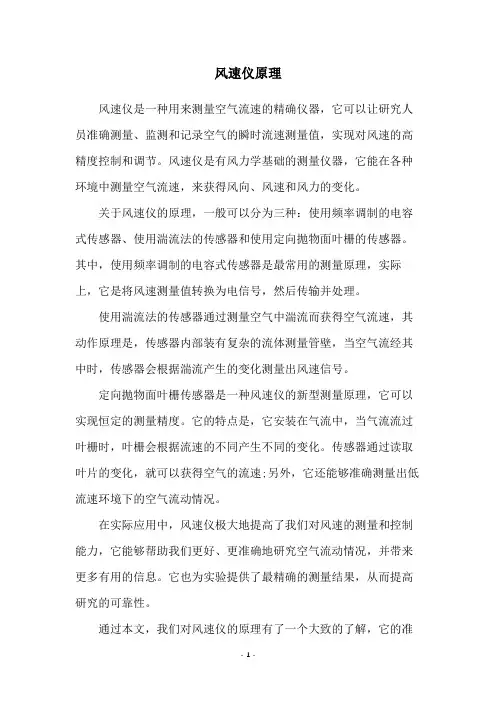

风速仪原理
风速仪原理
风速仪是一种用来测量空气流速的精确仪器，它可以让研究人员准确测量、监测和记录空气的瞬时流速测量值，实现对风速的高精度控制和调节。
风速仪是有风力学基础的测量仪器，它能在各种环境中测量空气流速，来获得风向、风速和风力的变化。
关于风速仪的原理，一般可以分为三种：使用频率调制的电容式传感器、使用湍流法的传感器和使用定向抛物面叶栅的传感器。
其中，使用频率调制的电容式传感器是最常用的测量原理，实际上，它是将风速测量值转换为电信号，然后传输并处理。
使用湍流法的传感器通过测量空气中湍流而获得空气流速，其动作原理是，传感器内部装有复杂的流体测量管壁，当空气流经其中时，传感器会根据湍流产生的变化测量出风速信号。
定向抛物面叶栅传感器是一种风速仪的新型测量原理，它可以实现恒定的测量精度。
它的特点是，它安装在气流中，当气流流过叶栅时，叶栅会根据流速的不同产生不同的变化。
传感器通过读取叶片的变化，就可以获得空气的流速;另外，它还能够准确测量出低流速环境下的空气流动情况。
在实际应用中，风速仪极大地提高了我们对风速的测量和控制能力，它能够帮助我们更好、更准确地研究空气流动情况，并带来更多有用的信息。
它也为实验提供了最精确的测量结果，从而提高研究的可靠性。
通过本文，我们对风速仪的原理有了一个大致的了解，它的准
确性和测量精度的提高，使它成为各种研究的重要工具。
同时，我们也要注意，风速仪的精度是有一定的极限的，不能将它作为可以完美解决各种问题的工具，还需要结合专业技术进行有效的使用。
风速的测试原理
风速的测试原理风速的测试原理是通过测量风向和风速来对大气中的气体流动进行定量分析和评估。
风速的测试主要包括直接法和间接法两种方法。
直接法是通过安装在气象仪器上的风速计来直接测量风速。
常见的风速计有杯式风速计、热线风速计、超声波风速计和激光多普勒风速计等。
杯式风速计是一种最常用的直接测量方法，它通过在一个开口朝向风向的圆锥形框架上装设三个或四个杯子，通过转动杯子的方法测量风速。
当风吹过杯子时，由于风的作用，杯子开始转动，通过杯子转动的速度和台风之间的关系，可以计算出风速。
热线风速计则是利用热线在空气中传热的原理来测量风速。
热线风速计的原理是利用热敏电阻丝的电阻随温度的变化而变化，通过测量电阻的变化来判断热线的温度，进而计算出风速。
超声波风速计采用了超声波的测量原理，它通过发射和接收超声波来测量风速。
当超声波穿过气流时，其传播速度会受到气流速度的影响，通过计算超声波的传播时间差，就可以推算出风速。
激光多普勒风速计是一种先进的测量方法，它利用激光的多普勒效应来测量风速。
激光多普勒风速计会向大气中发射激光束，当激光束与空气中的颗粒发生散射时，根据多普勒效应可以计算出风速。
除了直接法外，间接法也可以用于测量风速。
间接法是通过测量其他与风速相关的参数，并利用数学模型进行计算来得出风速的估计值。
常见的间接法有动力学法、湍流物理学法和数值预报等方法。
动力学法是通过测量风力对物体的作用力来估算风速。
例如，可以通过测量风对风车叶片的旋转力矩来推算风速。
湍流物理学法是利用湍流现象来估算风速。
湍流是指流体中存在的一种无规则、不断变化的流动状态，其变化是随机的。
通过测量湍流参数，如湍流能量和湍流强度，可以推算出风速。
数值预报是利用大气动力学模型对大气运动进行数值计算来获得风速的估算值。
数值预报方法通过将大气划分成网格，并在每个网格内计算气体在各个方向上的运动状态，从而得到风速的分布。
总结起来，风速的测试原理主要包括直接法和间接法两种方法。
物理测量风速的原理和方法
物理测量风速的原理和方法
物理测量风速的原理和方法有很多种，常见的有以下几种：
1. 流体力学原理：利用流体力学的原理，通过测量流体在单位时间内通过一定截面积的体积来确定风速。
常见的方法有风压法和热线法。
- 风压法：通过测量风对垂直于风向的物体所施加的压力来确定风速。
可以利用气压计、风压计等仪器进行测量。
- 热线法：通过测量风吹过热线时所产生的冷却效应来确定风速。
常见的方法是利用热线风速计进行测量。
2. 弹性体原理：利用弹性体在风力作用下的形变来确定风速。
常见的方法有风振法和风弹法。
- 风振法：通过测量风对弹性体所施加的振动频率和振幅来确定风速。
常见的方法有风筝测风法和悬挂物测风法。
- 风弹法：通过测量风对弹性体所施加的弯曲力或拉力来确定风速。
常见的方法有风弹计和风弯计。
3. 光学原理：利用光的传播速度和光的干涉、散射等现象来确定风速。
常见的
方法有激光多普勒测风仪和光电测风仪。
- 激光多普勒测风仪：利用激光束对空气中的颗粒进行多普勒频移测量，从而确定风速。
- 光电测风仪：利用光电传感器对空气中的颗粒进行散射光强的测量，从而确定风速。
以上只是一些常见的物理测量风速的原理和方法，实际上还有其他一些方法，如声学方法、电磁方法等。
不同的方法适用于不同的场景和需求，选择合适的方法进行测量可以提高测量的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三种风速测量仪及其工作原理
1.热式风速仪
将流速信号转变为电信号的一种测速仪器，也可测量流体温度或密度。
其原理是，将一根通电加热的细金属丝（称热线）置于气流中，热线在气流中的散热量与流速有关，而散热量导致热线温度变化而引起电阻变化，流速信号即转变成电信号。
它有两种工作模式：①恒流式。
通过热线的电流保持不变，温度变化时，热线电阻改变，因而两端电压变化，由此测量流速；②恒温式。
热线的温度保持不变，如保持150℃，根据所需施加的电流可度量流速。
恒温式比恒流式应用更广泛。
热线长度一般在0.5～2毫米范围，直径在1～10微米范围，材料为铂、钨或铂铑合金等。
若以一片很薄(厚度小于0.1微米)的金属膜代替金属丝，即为热膜风速仪，功能与热丝相似，但多用于测量液体流速。
热线除普通的单线式外，还可以是组合的双线式或三线式，用以测量各个方向的速度分量。
从热线输出的电信号，经放大、补偿和数字化后输入计算机，可提高测量精度，自动完成数据后处理过程，扩大测速功能，如同时完成瞬时值和时均值、合速度和分速度、湍流度和其他湍流参数的测量。
热线风速仪[1]与皮托管相比，具有探头体积小，对流场干扰小；响应快，能测量非定常流速；能测量很低速（如低达0.3米／秒)等优点。
当在湍流中使用热敏式探头时，来自各个方向的气流同时冲击热元件，从而会影响到测量结果的准确性。
在湍流中测量时，热敏式风速仪流速传感器的示值往往高于转轮式探头。
以上现象可以在管道测量过程中观察到。
根据管理管道紊流的不同设计，甚至在低速时也会出现。
因此，风速仪测量过程应在管道的直线部分进行。
直线部分的起点应至少在测量点前10×D（D=管道直径，单位为CM）外；终点至少在测量点后4×D处。
流体截面不得有任何遮挡（棱角，重悬，物等）。
2.叶轮风速仪
风速计的叶轮式探头的工作原理是基于把转动转换成电信号，先经过一个临近感应开头，对叶轮的转动进行“计数” 并产生一个脉冲系列，再经检测仪转换处理，即可得到转速值。
风速仪的大口径探头（60mm,100mm）适合于测量中、小流速的紊流（如在管道出口）。
风速计的小口径探头更适于测量管道横截面积大于探头横截面积100倍以上的气流。
3.皮托管风速仪
18世纪为法国物理学家H.皮托发明。
最简单的皮托管有一根端部带有小孔的金属细管为导压管，正对流束方向测出流体的总压力；另在金属细管前面附近的主管道壁上再引出一根导压管，测得静压力。
差压计与两导压管相连，测出的压力即为动压力。
根据伯努利定理，动压力与流速的平方成正比。
因此用皮托管可测出流体的流速。
在结构上进行改进后即成为组合式皮托管，即皮托-静压管。
它是一根弯成直角的双层管。
外套管与内套管之间封口，在外套管周围有若干小孔。
测量时，将此套管插入被测管道中间。
内套管的管口正对流束方向，外套管周围小孔的孔口恰与流束方向垂直，这时测出内外套管的压差即可计算出流体在该点的流速。
皮托管常用以测量管道和风洞中流体的速度，也可测量河流速度。
如果按规定
测量得到各截面的流速，经过积分即可用以测量管道中流体的流量。
但当流体中含有少量颗粒时，有可能堵塞测量孔，所以它只适于测量无颗粒流体的流量。
所以，皮托管也可以用于测量风速及风的流量，这就是皮托管风速仪的原理。
21413124 蒋欢。
