提升机液压系统简介
ABB提升机液压站制动系统的工作原理及在实际应用中的常见故障处理方法
ABB提升机液压站制动系统的工作原理及在实际应用中的常见故障处理方法随着工业自动化的不断发展，提升机在生产线上起着非常重要的作用。
而提升机的液压站制动系统作为重要的组成部分，其工作原理和常见故障处理方法也备受关注。
本文将针对ABB提升机液压站制动系统的工作原理及在实际应用中的常见故障处理方法进行详细介绍。
一、ABB提升机液压站制动系统的工作原理ABB提升机液压站制动系统主要由制动阀、制动液压缸、液压泵等组成，其工作原理如下：1. 液压泵：液压泵通过驱动电机将液体从油箱中抽出并供给液压缸和制动阀使用。
2. 制动阀：通过控制液压油的流动和压力来实现制动系统的开启和关闭，进而实现提升机的停止和启动。
以上述工作原理，ABB提升机液压站制动系统在实际应用中通过控制电路和液压传动装置，实现了安全、可靠的提升机停止和启动过程。
二、在实际应用中的常见故障处理方法1. 制动失效制动失效是提升机液压站制动系统常见的故障之一，可能会导致提升机在运行中无法及时停止，严重危及安全。
常见的处理方法包括：①检查制动阀和制动液压缸是否有液压油泄漏，如有泄漏应及时更换密封件。
②检查液压泵是否正常运转，若液压泵异常应及时更换或进行维修。
③检查控制阀和控制信号，确保控制系统正常运作。
2. 制动松弛在提升机停止后，制动器无法及时释放，导致提升机无法重新启动。
处理方法如下：①检查制动阀是否完全关闭，确保制动液压缸能够完全释放压力。
③检查液压泵和液压管路是否存在堵塞或泄漏情况，及时处理。
3. 制动器异常声音在提升机启动或停止时，制动器发出异常响声，可能是由于制动器摩擦片材料损坏或制动器内部构件松动等原因。
处理方法如下：①检查制动器摩擦片是否损坏，如有损坏应及时更换。
②检查制动器内部构件是否松动，如有松动应及时紧固。
提升机液压站使用手册解读
提升机液压站使用手册解读前言提升机液压站是一种常见的工业设备，广泛应用于机械加工、电子制造、汽车制造等领域。
本文将解读提升机液压站使用手册，为您更好地了解提升机液压站的使用和维护提供参考。
一、产品介绍提升机液压站是一种通过压缩液体来输出压力以控制机械设备的液压动力装置。
它由电动机、泵、气罐、过滤器、压力控制器、液压缸、油箱、油路等部分组成。
液体在泵的作用下，从油箱中抽取，经过过滤器净化，通过管道输送到压力控制器，然后再输送到液压缸中产生动力效果。
二、基本操作1. 启动按下启动按钮，电动机启动，泵开始抽取液体，并通过管道输送到系统中。
2. 压力控制通过手动调节压力控制器，控制液体输出的压力大小，以达到不同的工作需求。
当达到预设的压力值时，泵将停止运行。
3. 停止按下停止按钮，液压站停止运行，此时需要关闭所有电源开关，以确保设备的安全。
三、常见故障及维护1. 油温过高原因：液压站使用时间过长，油管堵塞，进气不足等。
解决方法：定期检查油管是否存在堵塞，清理过滤器，添加合适的润滑油，确保油温在适宜的范围内。
2. 油压不足原因：油路中存在泄漏，油泵失灵，管路过长等。
解决方法：检查油路是否有泄漏、更换失灵的油泵、缩短油路长度等。
3. 噪音过大原因：油泵损坏，泵的固定螺丝松动，油路设计不合理等。
解决方法：更换损坏的油泵、检查固定螺丝是否松动、重新设计油路等。
以上是提升机液压站使用手册的基本操作及常见故障维护方法，希望可以为您提供一定的帮助。
在使用液压站时，需要根据实际情况进行操作和维护，确保设备的正常运行及延长设备的使用寿命。
提升机液压系统工作原理
16 2DT
15 1DT
13 14
21 -2
底图号
1
描图
描校
8
9
8
7
7
6
5
5
6
M
M
2
3
4
3
2
1DT 2D T 3D T 4 DT
- ---
+ ++-- -+
- ---
- ---
+ ---
- ---
A
+ ---
B
- ++-
1.
2.
3.
JP1
(
)
JP2
(
)
JP3
(
)
4.
2 3 2 4 D2 - 25 B 2 2 2 2 D2 - 25 B 2 1 K F -L 8 / 2 0 E 2 0 D 5 05 / 1 8 D 1 9 2 2 E2 - 10 B H 1 8 N X Q- L 1 . 6 / 1 0- A 1 7 Y K 10 0 1 6 2 3 D2 - 25 B 1 5 2 3 D2 - 25 B 1 4 Y X K1 5 0 1 3 Y - 25 B 1 2 J F -B 1 0 G 1 1 I - 10 B 1 0 2 2 E2 - 10 B 9 T Y 00 1 . 1 . 1 8 T Y 00 1 . 2 7 Z U I- E 2 5 X 1 0 DL P 6 PV2R1-10-F-RAB

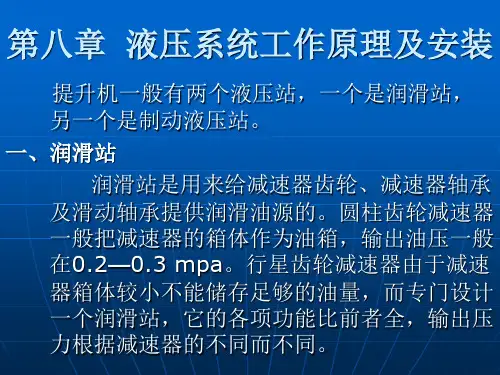

第八章 液压系统工作原理及安装
提升机一般有两个液压站，一个是润滑站， 另一个是制动液压站。
一、润滑站
润滑站是用来给减速器齿轮、减速器轴承 及滑动轴承提供润滑油源的。圆柱齿轮减速器 一般把减速器的箱体作为油箱，输出油压一般 在0.2—0.3 mpa。行星齿轮减速器由于减速 器箱体较小不能储存足够的油量，而专门设计 一个润滑站，它的各项功能比前者全，输出压 力根据减速器的不同而不同。
矿井提升机液压制动系统讲义全
振幅
油压上升和下降对应同一控制电流I(电压U)时的油压值之差不得大于下表的规定
设计压力Pmax 油压差值
6.3 ≤0.3
14 ≤0.4
21 ≤0.6
未接入盘形制动器时，在(0.2~0.8) Pmax区间，油压跟随电流(电压)的时间常数应符合 下表规定。
设计压力Pmax 时间常数(s) 6.3 ≤0.1 14 ≤0.15 21
确定的，故应在保证承载能力的条件下，选择合适的介质粘度，工作介质的粘度太大，系统 的压力损失大，效率降低，而且泵的吸油状况恶化，容易产生空穴和气蚀作用，使泵产生噪 声并运转困难， 粘度太小，则系统泄露太多，容积损失增加，系统效率降低，此外，季节改 变，以及机器在启动前后和正常运转的过程中，工作介质的温度会发生变化，因此，为了使 液压系统能够正常和稳定的工作，要求工作介质的粘度随温度变化要小。 b.润滑性良好，工作介质对液压系统中的各运动起润滑作用，以降低摩擦和减少磨损，保证 系统能够长时间正常工作。 c.抗氧化性好，工作介质与空气接触会产生氧化变质，高温、高压和某些物质会加速氧化过 程，因此，要求工作介质具有良好的抗氧化性。 d.清洁度，工作介质中的机械杂质会堵塞液压元件通路，引起系统故障，机械杂质又会使液 压元件加速磨损，影响设备正常工作，加大生产成本。 2.管流及其压力损失 压力损失，它关系到确定系统的供油压力，允许流速，管边的布置和尺寸等，同时压力损 失转变为热能，使流体温度升高，粘度变小，泄露增大，所以我们在安装管边时尽量减小管 边中的压力损失。
第二讲 提升机液压站分类及优缺点比较 一、提升机液压站分类
中低压液压站(TH118；TH119；TH102；TH104；TH112；TH113) 按工作压力划分 中高压液压站(TH114；TH115) 恒力矩（二级制动）液压站 按工作功能划分 恒减速液压站(TH123；TH129；TH129A) 电气延时液压站 按延时方式划分 液压延时液压站 单机双泵单站(TH118；TH119；TH102；TH104) 按结构形式划分 单机单泵双站(TH114；TH115 ；TH123；TH129； TH129A)
提升机液压站讲解
提升机液压站讲座一、概述：1、提升机液压站的重要性：矿井提升机液压站是矿井提升机的重要组成部分之一。
液压站和盘式制动器、管路连接系统构成一完整的制动系统，它为执行元件提供压力油源，控制油路使制动装置和调绳装置按要求实现各项功能，其经常性的工作就是调节油压使制动器实现松闸、工作制动和必要时的安全制动。
液压站性能和质量的好坏，是影响矿井提升工作、矿井产量、提升设备寿命及人身安全等的直接因素，因此使用单位都应该十分重视液压站这一重要组成部件。
2、提升机液压站的结构特点：（1）、油源部分：要压力足够和工作充分可靠，通常是采用两套动力设备组成并联油路，一套工作时，另一套备用，并能方便地转换。
（2）、整定的油压值：必须保证使制动器符合《安全规程》关于制动力矩的规定。
主要是针对安全制动而言，为了满足安全制动对制动器制动力矩的要求，必须处理好各组制动器的制动力和投入时间的关系。
（3）、应满足工作制动的要求：可以为盘式制动器提供可调节的压力油源，以获得大小不同的制动力矩，为提升机运转、减速和停车提供可能。
（4）、应满足安全制动的要求：当提升容器在井筒中安全制动时，应能实现二级制动，以满足减速度要求；当上升容器在井口附近安全制动时，对竖井要有解除二级制动的可能性。
（5）、用于缠绕式双筒提升机的液压站，应能为调绳离合器的液压缸提供压力油源，并能按要求控制离合动作。
（6）、各液压元件要装配简单、维护检修方便、结构紧凑和通用性好。
二、典型液压站的组成及工作原理：（一）、液压站的调压原理：液压站的调压方式可分为三种类型：a) 采用电液调压装置调节；b) 采用比例溢流阀调节；c) 采用手动调压装置调节。
a)电液调压装置调压原理：（图1）液压油经网式滤油器2被泵3吸入，泵出的压力油再经过压力管路过滤器4将油中大于10μm的细屑、杂质和微粒除去后，由阀座14的P口进入溢流阀的H腔和A腔，由于溢流阀的A腔与H腔和压力管路过滤器4相通，A腔的油压就是系统油压。
矿井提升机液压制动系统
本研究仅针对矿井提升机液压制动系统进行了理论分析和模拟仿真，尚未进行实际现场试验验证。
对制动系统中的摩擦磨损和液压控制元件的可靠性研究不够充分。
需要进一步研究矿井提升机液压制动系统的能效问题，提高制动系统的能源利用效率。
矿井提升机液压制动系统的发展趋势和前景
未来矿井提升机液压制动系统将朝着更加高效、安全、稳定的方向发展。
解决方法
实验和现场应用中遇到的问题及解决方法
07
结数匹配，可实现高效、安全、稳定的制动。
采用先进的液压控制技术，制动系统对负载的适应性较强，可满足不同工况下的制动需求。
矿井提升机液压制动系统具有较为理想的制动性能和稳定性。
研究不足之处和需要进一步研究的问题
组成和工作原理
在提升机正常运行时，液压泵处于工作状态，将液体压力传递到油缸中，使制动器处于松开状态；当需要减速或停止时，控制阀进行调整，液体压力传递到制动器中，使制动器处于制动状态；当需要安全制动时，传感器检测到异常情况并触发紧急制动器，液体压力迅速升高，使制动器迅速制动，避免事故的发生。
工作过程
液压泵站的设计
液压泵站的组成
根据系统需求选择定量泵或变量泵，并考虑其效率和噪声水平。
液压泵的选择
根据液压泵的功率需求，选择合适的电动机类型和功率。
电动机的选择
制动器的组成
制动器的类型
制动力的计算与调整
液压制动器的设计
油管的选择
根据液压油的特性和工作压力，选择合适的油管类型和规格。
油管路的组成
油管、接头、阀门等组成，要求连接可靠、流通顺畅。
效果分析方法
采用对比分析法，设定不同应用条件和应用场景，对比分析应用前后的效果，评估系统的性能提升和应用价值。
矿用提升机液压制动系统工作原理
矿用提升机液压制动系统工作原理一、概述矿用提升机是矿山中用于运送矿石和矿工的重要设备，其安全性和稳定性对矿山生产起着至关重要的作用。
而液压制动系统作为提升机的重要组成部分，对提升机的安全运行和停车起着关键作用。
本文将详细介绍矿用提升机液压制动系统的工作原理。
二、液压制动系统的基本构成矿用提升机液压制动系统一般由主油缸、辅助油缸、油泵、油箱、溢流阀、压力表和控制系统等组成。
其中，主油缸和辅助油缸通过液压系统与提升机的制动机构相连，通过油泵提供的液压力来实现制动。
三、液压制动系统的工作原理1. 制动开始阶段当需要进行提升机的制动时，控制系统会发出制动信号，油泵开始供油，并通过主油缸将压力传输到制动机构上。
此时，制动机构开始受到液压力的作用，逐渐产生制动力，并逐渐接触主动轮来实现初步制动。
2. 制动加强阶段当提升机需要更快速的减速或停车时，控制系统会增大油泵的供油量，增加主油缸传输到制动机构的液压力。
辅助油缸也开始通过液压系统受到压力，同时增加制动力的输出，使提升机更快速地停稳。
3. 制动结束阶段当提升机需要完全停车时，控制系统将停止对油泵的供油信号，油泵停止供油，液压系统中的液压力逐渐消失，制动力逐渐减小。
直至制动机构与主动轮脱离接触，提升机完全停车。
四、液压制动系统的特点1. 稳定性好：液压制动系统通过液压力传递，制动力输出平稳可靠，不易受外界因素干扰，保证制动稳定性。
2. 调节性好：液压制动系统可以通过调节油泵的供油量，灵活地控制制动力的大小，使得制动力随时可以调整，适应不同速度和负载要求。
3. 轻便灵活：液压制动系统整体结构简单轻便，可靠性高，灵活性好，方便进行维护和保养。
五、液压制动系统的应用目前，矿用提升机液压制动系统已经成为矿山提升机的主要使用方式，其稳定可靠的特点受到了广大矿山企业的青睐。
不仅在矿山领域，液压制动系统还广泛应用于建筑起重机械、港口装卸设备、起重机、钢铁企业和机械加工等领域。
液压提升机工作原理
液压提升机工作原理液压提升机是一种常见的工业设备，它通过液压原理来实现物体的垂直提升。
液压提升机主要由液压系统、提升装置和控制系统组成。
在工业生产中，液压提升机被广泛应用于各种场合，如汽车维修、物流仓储等领域。
下面我们将详细介绍液压提升机的工作原理。
首先，我们来了解液压系统的工作原理。
液压系统是液压提升机的核心部件，它由液压泵、液压缸、液压管路和液压控制阀等组成。
液压泵通过驱动装置将液体压缩并输送到液压缸中，液压缸接收到液压油后产生推力，从而实现提升装置的动作。
液压控制阀则起到调节液压系统压力和流量的作用，保证提升装置的平稳运行。
其次，我们来了解提升装置的工作原理。
提升装置是液压提升机的机械部件，它由液压缸、活塞、活塞杆和提升台等组成。
当液压缸接收到液压油后，活塞受到推力向上运动，从而带动提升台上升。
提升装置的设计和结构决定了液压提升机的提升高度和承载能力，不同的工作场合需要选择不同规格的提升装置。
最后，我们来了解液压提升机的控制系统。
控制系统通常由电气控制柜、液压控制阀和传感器等组成。
电气控制柜通过控制液压泵和液压控制阀的开关来实现液压提升机的启停和运行方向的控制。
传感器则用于监测提升装置的运行状态和物体的位置，从而保证提升过程的安全和稳定。
总的来说，液压提升机通过液压系统的工作原理实现物体的垂直提升。
液压系统通过液压泵将液体压缩并输送到液压缸中，液压缸产生推力带动提升装置上升。
控制系统则通过电气控制柜和传感器来控制液压提升机的启停和运行方向，保证提升过程的安全和稳定。
液压提升机的工作原理简单清晰，具有提升高度大、承载能力强、操作方便等优点，因此在工业生产中得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、常见液压制动系统的简介
TE130液压原理图 （1）工作制动回路 （2）二级制动回路 （3）调绳工作回路
二、常见液压制动系统的简介 2、中低压液压站（TE16*）
• 更新换代产品 • 进口变量泵 • 进口电液比例调压阀 • 采用插装阀组 • 温度和压力传感器
二、常见液压制动系统的简介
工作制动 井中恒减速安全制动 井中恒力矩二级制动 井口一级安全制动 系统自诊断功能 故障监控功能
盘形制动器
液压系统
控制系统
闸控柜外观
进口测速装置
控制系统
实时动态监控画面
智能检测系统
动态仿真平台
动态仿真平台
计算机仿真 曲线和参数
产品建模 动、静态特性分析
出厂联调 相关试验
专利证书
产品业绩
two-period braking 一级制动one-period braking
常见液压制动系统
TE131
中低压 恒力矩 液压站
常见液压制动系统
TE138
中高压 恒力矩 液压站
常见液压制动系统
E149
中高压 恒力矩 液压站
常见液压制动系统
TE160B
中低压 恒力矩 液压站
常见液压制动系统
矿井提升机液压制动系统
目录
一、概述 二、常见液压制动系统的简介 三、液压系统油压值的选择 四、液压系统常见故障及排除
一、 概述
矿井提升系统是井工矿山输送设备、产品和 人员的唯一通道，无论是稳定生产或事故抢险它 都是保障安全的咽喉设备； 由于提升系统向大载荷、高速度方向发展， 制动系统的可靠性和制动特性成为矿井提升系统 安全的最终保障。
二、常见液压制动系统的简介
二、常见液压制动系统的简介 3、中高压液压站（E149A）
• 更新换代产品 • 进口变量泵 • 进口电液比例调压阀 • 单机单泵双站
二、常见液压制动系统的简介
E149A系统原理图 （1）调压主回路 （2）二级制动回路 （3）一级制动回路
二、常见液压制动系统的简介
4、恒减速液压站（E141A）
恒减速电液制动控制 装置是矿井提升机的重 要安全控制部件，它和 盘形制动器共同组成矿 井提升机电液制动系统。
二、常见液压制动系统的简介
恒减速电液制动控制装置具有减速度恒值 闭环自动控制功能。
在安全制动时，可以在各种载荷、各种速 度及各种工况下，使提升系统按照给定的恒定 减速度进行制动。从而提高了制动平稳性和安 全性，提高了钢丝绳防滑极限，对提高矿山咽 喉设备—矿井提升机的安全可靠性，提高生产 效率具有重要意义。
三、液压系统油压值的选择
1、正常工作油压Pmax:
Pmax Px Pc
式中： Px :为贴闸皮油压值P贴 Pa
Pc :综合阻力折算成的油压值，
查盘形制动器参数可得。Pa
其中：
Px
N A
K • FC • R A • n •μ• RCP
三、液压系统油压值的选择
以μ=0.35, Rδ/RCP=0.9 代入(2)式得
二、常见液压制动系统的简介
• 制动防滑性能好 • 故障率低 • 回路简单 • 采用进口元器件 • 调试容易
• 抗污染能力强 • 维护工作量小 • 外形美观 • 可靠性高
二、常见液压制动系统的简介
绿
黄
色
色
为
为
速
速
度
度
给
实
定
测
曲
曲
线
线
基本说明
蓝色—测速机实测速度曲线 黄色—速度给定速度 红色—油压调整曲线 绿色—安全回路
二、常见液压制动系统的简介
1.工作制动 2.井中恒减速安全制动 3.井中恒力矩二级制动 4.井口一级安全制动 5.系统自诊断功能* 6.故障监控功能 *
二、常见液压制动系统的简介
恒减速制动控制 的主要元件，通过 比例电磁铁控制阀 芯的位移，达到精 确控制的目的。
二、常见液压制动系统的简介
• 控制精度较高 • 响应速度快 • 动态性能好 • 双向调节
E141A
中高压 恒减速 液压站
常见液压制动系统
E141A
中高压 恒减速 液压站
二、常见液压制动系统的简介 1、中低压液压站（TE13*)
二、常见液压制动系统的简介
TE130
TE131
TE132
二、常见液压制动系统的简介
典型液压系统特性（JB/T3277-2004）
二、常见液压制动系统的简介
二、常见液压制动系统的简介
二、常见液压制动系统的简介
比例溢流阀是通 过比例控制技术对 溢流阀的先导级进 行调压的压力调节 阀，所调定的压力 能够根据比例电磁 铁输入信号的改变 而线性变化。
二、常见液压制动系统的简介
二、常见液压制动系统的简介
TE160原理图
（1）调压主回路 （2）二级制动回路 （3）一级制动回路 （4）调绳工作回路
系统组成
新型盘形制动器 恒减速液压站 恒减速电控柜
系统组成
测速装置
智能闸检测系统
动态仿真软件
基本说明
恒减速制动 备用
恒力矩制动
上提 工况 下放
基本说明
控制 PLC
全方位覆盖
分析
采取措施 安全有效制动
推理
压力 传感器
温度 传感器
阀芯位移 传感器
测速机
编码器
其它检测 元件
基本说明
E143原理图
一、 概述
1、 提升机组成
天轮 制动系统 主轴装置
电控系统
一、 概述
多绳摩擦
单绳缠绕
一、 概述
3、 按工作压力划分 液 压 按工作功能划分 站 的 按延时方式划分 分 类
按结构形式划分
中低压液压站（TE130、TE131、TE160、TE161）
中高压液压站（TE150、TE151、E138、E149A） 恒力矩（二级制动）液压站
±15% ±10% Q/HM1162-2010 矿井提升机智能恒减速电液制动系 统
基本说明
电气控制方框图
二、常见液压制动系统的简介
E141A系统原理图 （1）调压主回路 （2）恒减速制动回路 （3）二级制动回路 （4）一级制动回路
ቤተ መጻሕፍቲ ባይዱ
二、常见液压制动系统的简介
二、常见液压制动系统的简介 5、智能闸控系统
恒减速液压站（E141A、E142A、DE143） 电气延时液压站
液压延时液压站 单机双泵单站 单机单泵双站 单机双泵双阀组单站
一、 概述
4、 液压制动系统的作用
(1) 静制动力矩 (2) 安全制动 (3) 调绳
一、 概述
5、常用术语
工作制动service braking 安全制动safety braking 恒减速制动constant decelerating braking 恒力矩二级制动（二级制动）
