作业指导书6——混凝土结构后锚固承载力检验(按JGJ145-2013、GB50550-2010编制)
混凝土结构后锚固承载力检验1.适用范围本文用于以钢筋混凝土、预应力混凝土以及素混凝土为基材的后锚固连接的验收检验，不适用于以砌体、轻骨料混凝土以及特种混凝土为基材的后锚固连接检验。
2.引用标准JGJ145-2013《混凝土结构后锚固技术规程》（其锚固件检验要求与GB50367-2006 GB50550-2010《建筑结构加固工程施工质量验收规范》《混凝土结构加固设计规程》相同）3.基本规定3.1混凝土结构后锚固工程质量应进行锚固件的抗拔承载力的现场抽样检验（必检项）；3.2后锚固件应进行抗拔承载力现场非破坏性检验，满足下列条件之一时还应进行破坏性检验。
a安全等级为一级的后锚固构件（所谓重要的锚固是指后接大梁、悬臂梁、桁架、网架以及大偏心受压柱及生命线工程的非结构构件之锚固连接。
故定为一级。
—摘自规程4.3.3条文说明）；b悬挑结构和构件；c对后锚固设计参数有疑问；d对该工程锚固质量有怀疑。
GB50550-2010对破坏性检验范围的规定如下：3.3抽样规则（GB50550-2010与JGJ145-2013抽样规则相同，GB50550-2010表W.2.3内容与JGJ145-2013中表C.2.3也相同）3.3.1锚栓非破损抽样：a．锚固承载力现场非破坏性检验可采用随机抽样办法取样，应以同品种、同规格、同强度等级的锚固件安装于锚固部位基本相同部位的同类构件为一个检验批，并应从每一检验批所含的锚固件中进行抽样。
b．对重要结构构件及生命线工程非结构构件，数量应按规程表C.2.3（附后）抽取。
（生命线工程是指维系城镇与区域经济、社会功能的基础设施与工程系统。
主要包括：交通系统、供（排）水系统、燃气系统、输油系统、电力系统、通讯系统、水利工程等工程系统。
--摘自GB/T24336-2009）。
规程表C.2.3检验批锚栓总数≤100 500 1000 2500 ≥5000按检验批锚栓总数计算的最小抽样量20%且不少于5件10% 7% 4% 3%注：当锚栓总数介于两栏数量之间时，可按线性内插法确定抽样数量。
检测304试题及答案
第一部分结构粘结强度检测一、单项选择题（ C ）1.结构加固工程现场使用的粘结强度检测仪，检测仪应（）检定一次。
A、每三个月B、每半年C、每一年D、每两年（ B ）2.粘钢加固方法中使用的钢标准块的厚度不应小于（）mm，且应采用45号钢制作。
A、10B、20C、30D、40（ A ）3.粘贴、喷抹质量检验取样时，梁、柱类构件每批构件随机抽取的受检构件应按该批构件总数的（）确定，但不得少于3根。
A、10%B、15%C、20%D、30%（ C ）4.粘贴、喷抹质量检验取样时，梁、柱类构件以每根受检构件为一检验组；每组( )个检验点。
A、1B、2C、3D、4（ D ）5.粘贴、喷抹质量检验的取样布点时，粘贴钢标准块以构成检验用的试件，钢标准块的间距不应小于（）mm。
A、200B、300C、400D、500（C ）6.正拉粘结强度现场试验所用钢标准块可选用方形或圆形，方形边长尺寸为（）mm，圆形直径为（）mm。
A、20、30B、30、40C、40、50D、50、60（C ）7.粘结、喷抹质量检测取样时，每批板、墙类构件按实际粘贴、喷抹的加固材料表面积均匀划分为若干区，每区（）m2，且每一楼层不得少于（）区。
A、50、1B、50、3C、100、1D、200、3（B ）8.粘结、喷抹质量检测现场检验的布点应在粘结材料（胶粘剂或聚合物砂浆等）固化已达到可以进入下一工序之日进行。
若因故需推迟布点日期，不得超过（）d。
A、1B、3C、5D、7（ D ）9.正拉粘结强度适配性检验，应以安装在钢架上的3块预制混凝土板为基材，在两种气温中，每块板分别仰贴一条尺寸为0.25m×2.1m、由（）层纤维织物粘合而成的试样。
A、1B、2C、3D、4（C ）10.正拉粘结强度适配性检验，应由独立检验机构会同有关单位，在（）℃和（）℃的气温（自然或人工环境均可）中各制备3个试样，并分别进行检验。
A、0、20B、10、25C、12、35D、25、50（D）11.正拉粘结强度适配性检验，应以每一试样为一检验组，每组( )个检验点。
开裂混凝土用锚栓选型(按照JGJ145-2013最新规范)
幕墙用开裂混凝土锚栓JGJ145-2013混凝土结构后锚固技术规程P15，用于幕墙(非结构构件)的锚栓有以下画蓝色标记的四种（见下表）：1、扭矩控制式膨胀型锚栓（通过开裂砼测试的）是可以使用的，但是这种锚栓被很多设计师反对和忽视。
2、扩底型锚栓，“锁键效应”的受力与安全特性高于膨胀型锚栓和普通化学锚栓，也是未来锚栓选用的趋势。
现在制约其大范围使用的因素是价格，但是随着使用量的增加，其价格会与普通化学锚栓持平，应该是一年左右的事情，因为扩底型锚栓在幕墙行业最近几年才开始推广，加上建筑行业的萎靡，建材市场出现饱和，价格战其实现在已经打响。
3、特殊倒锥形化学锚栓，科学的叫法应为“特殊倒锥形胶粘型锚栓”，国家为了与化学危险品划清界限。
这种锚栓是承载力最好的锚栓，用于雨篷等受力比加大的构件，正品价格不菲，不推荐在幕墙大范围使用。
4、普通化学锚栓（适用于开裂混凝土），表格下面小字部分，有详细解释，适用于开裂砼的锚栓应进行开裂砼及裂缝反复开合下锚栓承载力的检测。
也就是说，适用于幕墙的普通化学锚栓，必须通过开裂混凝土及裂缝反复开合下锚栓承载力的检测。
这一点很重要，市面上的化学锚栓基本上都没有相关测试，只有在非开裂情况下的拉拔值，同时也不能提供权威机构测试的化学锚栓的使用寿命，这对于受拉及受弯构件来讲，存在很大的安全隐患。
对于新项目，为了保证幕墙结构的设计及使用安全，有必要按照规范的要求，强调一下普通化学锚栓必须通过“开裂混凝土认证”。
同时，现在应用比较广泛的适用于开裂砼的普通化学锚栓有两种形式，一种是玻璃管包装或者塑料包装药剂配螺杆形式，一种是结构胶配螺杆的形式，这两种都可以采用，只是前者固化时间短，20~30摄氏度，5分钟固化，后者要45分钟左右，如果为了提高工作效率和工期，建议选择前者。
其次，后者理论计算价格是稍便宜的，但是不容易控制用较量，一般注入三分之二即可，然而现场工人操作很容易或多或少，施工质量及成本难以控制和保证。

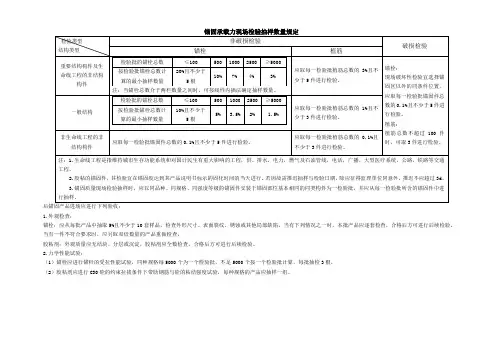

后锚固拉拔抽样
锚固承载力现场检验抽样数量规定
后锚固产品进场应进行下列验收：
1.外观检查：
锚栓：应从每批产品中抽取5%且不少于10套样品，检查外形尺寸、表面裂纹、锈蚀或其他局部缺陷，当有下列情况之一时，本批产品应逐套检查，合格后方可进行后续检验。
当有一件不符合要求时，应另取双倍数量的产品重做检查，
胶粘剂：外观质量应无结块、分层或沉淀，胶粘剂应全数检查，合格后方可进行后续检验。
2.力学性能试验：
（1）锚栓应进行锚杆的受拉性能试验，同种规格每5000个为一个检验批，不足5000个按一个检验批计算，每批抽检3根。
（2）胶粘剂应进行C30砼的约束拉拔条件下带肋钢筋与砼的粘结强度试验，每种规格的产品应抽样一组。

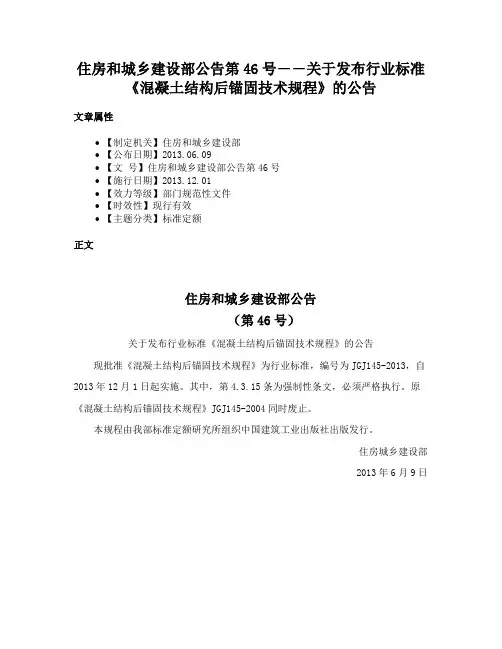

住房和城乡建设部公告第46号――关于发布行业标准《混凝土结构后锚固技术规程》的公告
住房和城乡建设部公告第46号――关于发布行业标准《混凝土结构后锚固技术规程》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2013.06.09
•【文号】住房和城乡建设部公告第46号
•【施行日期】2013.12.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第46号）
关于发布行业标准《混凝土结构后锚固技术规程》的公告现批准《混凝土结构后锚固技术规程》为行业标准，编号为JGJ145-2013，自2013年12月1日起实施。
其中，第4.3.15条为强制性条文，必须严格执行。
原《混凝土结构后锚固技术规程》JGJ145-2004同时废止。
本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。
住房城乡建设部
2013年6月9日。
jgj145-2013《混凝土结构后锚固技术规程》
jgj145-2013《混凝土结构后锚固技术规程》混凝土结构后锚固技术规程（JGJ145-2013）是指在向混凝土结构施工锚固式构件或增加新的设备、改变结构和减少结构之前，进行锚固以保护或稳定结构的技术规范。
本规范适用于建筑和土木工程中将锚固式构件或新设备施工到混凝土结构、改变结构或结构减少等工作，但不适用于拆除、重建、改建等改变结构的工作中存在的抗裂性能和耐久性的要求。
一、技术准备1.1熟悉本规范的范围和内容，混凝土结构的结构特性，锚固式构件的型号、规格，设计中调整和改变的结构以及锚固要求；1.2结构的拆除、改变混凝土根据《混凝土结构拆除、改变规范》进行；1.3对于底板锚法、包应力及自重预应力锚法，应按照各专业设计规范及有关标准执行；1.4锚固式构件的相关设计及施工要求应按照《建筑抗震设计规范》、《混凝土结构设计规范》的规定执行；1.5相关新设备的施工要求应按照《建筑施工技术规范》、技术标准、安全标准及设备制造商提供的参数和规定执行；1.6对原有混凝土结构现场龄期较长，未经过力学试验、检测和调查的，应进行结构检测和力学试验或抗裂试验，确定裂缝程度、抗裂性能，根据健全的设计判断对其完善锚固加固方案；1.7对普通锚法应根据锚柱的规格及混凝土的强度等要求确定各种参数，编制锚固工艺规程；1.8结构受力后，应运用现场应力测量仪、变形测量仪等仪器检测，确保结构的可靠、稳定。
二、工程准备2.1仔细检查混凝土结构，了解其裂缝状况、抗裂性能、厚度，清楚结构表面及在腐蚀和无效负荷条件下的水平离锚点的距离；2.2根据A类锚固工程设计，检查施工材料，确定施工要求及技术标准，把好操作者与料仓安装处；2.3进行锚柱的安装预拔洞打法，应按设计要求进行测量和试验，以确保拔洞位置准确；2.5相关新设备应在混凝土立面及屋面上打洞，并安装枕块以稳定设备；2.6施工前，应根据锚固需求进行调整，如调整获得的结构力学参数不符合设计标准，则须重新设计；2.7施工应严格按照施工规程和技术标准执行，不得超出设计和施工规范的规定；2.8进行锚固加固工作时，应加强施工现场的安全措施和检查，确保安全施工；2.9锚固后，应进行质量检验，确保锚固设施符合质量标准和安全技术要求。
混凝土结构后锚固技术规程jgj145
混凝土结构后锚固技术规程jgj145混凝土结构后锚固技术规程jgj145混凝土结构后锚固技术规程（JGJ145）是中国建筑工程标准化协会发布的一项技术规范，用于指导混凝土结构后锚固的设计、施工和验收等工作。
下面将从混凝土结构后锚固的概念、材料选择、设计与施工等方面简要介绍JGJ145的内容。
首先，混凝土结构后锚固技术规程（JGJ145）明确了混凝土结构后锚固的概念和分类。
后锚固是指在混凝土结构已完成的情况下进行的锚固工作，用于固定设备、构件、管道等。
根据不同的锚固方法、要求和工况，后锚固可以分为化学锚固和机械锚固两类。
其次，JGJ145规范了后锚固的材料选择。
对于化学锚固，规程明确了使用化学锚杆进行锚固时，应选择符合国家标准要求的化学锚杆；对于机械锚固，规程要求使用符合设计要求且检测合格的机械锚具。
然后，JGJ145规定了后锚固的设计要求。
该规程包括了锚固点的选择与布置、锚固设备的力学性能要求、锚固深度的确定、锚固间距的设计等内容。
设计人员应根据具体的工程要求和实际情况进行设计，并进行合理的力学计算和安全检验。
最后，JGJ145规范了后锚固的施工和验收。
对于后锚固的施工过程，规程要求施工单位应按照设计要求进行操作，并做好施工记录和质量检验。
对于后锚固的验收，规程规定了验收的内容和方法，包括锚固材料的检验、构件的力学性能测试等。
通过验收，可以确保后锚固的质量和安全。
总体而言，混凝土结构后锚固技术规程（JGJ145）是一项非常重要的规范文件，对于混凝土结构后锚固的设计、施工和验收等环节都提出了具体要求和指导。
从选择材料到设计施工，再到最终的验收，规程都提供了详细的方法和要求，能够确保后锚固工作的质量和安全性。
因此，在混凝土结构后锚固工程中，应严格遵循JGJ145的规定进行操作，以达到设计要求和工程质量标准。
