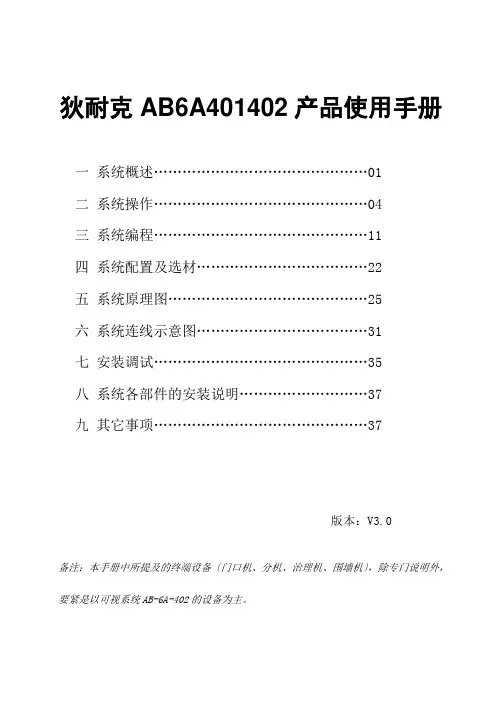

狄耐克AB A 产品使用手册 V

目录一系统概述 (01)二系统操作 (04)三系统编程 (11)四系统配置及选材 (22)五系统原理图 (25)六系统连线示意图 (31)七安装调试 (35)八系统各部件的安装说明 (37)九其它事项 (37)版本：备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。

一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。

系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。

AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。

两种系统主要适用于高楼大厦房型。

整个系统由门口主机(带联网功能)、室内分机、楼层交换机、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网交换机等设备构成。

（见下表）◇编码门口主机AB-402D长×宽×厚(mm)外形尺寸：316×136×56开孔尺寸：280×114×34◇可视室内分机长×宽×厚(mm)外形尺寸：220×205×65（AB-402M）235×188×50（AB-402MQ）◇楼层交换机（AB-402A，AB-402B）长×宽×厚(mm)外形尺寸：126*150*40◇主机电源/交换机电源/管理中心电源（UPS-DP/UPS-P/UPS-CP）长×宽×厚(mm)外形尺寸：190×180×73◇管理中心（AB-602C）长×宽×厚(mm)外形尺寸：430×260×55 mm二、系统操作（一）门口机（402D）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。

若号码错误或该分机不存在，则经过短暂等待后，门口机将显示“Err”，然后返回至待机状态。

2.若呼叫有效，分机发出悦耳的振铃声，同时来访者的影像亦将出现在可视分机的显示屏上。

此时用户摘机，可与来访者通话。

3.在通话中，用户可按开锁键，打开相应门的电控锁。

4.在呼叫或通话过程中，门口机上的“*”键被按下，则门口机当前的呼叫或通话被取消，返回到待机状态。

5.若呼叫时间超过25秒，用户仍未摘机，系统放弃本次呼叫，返回到待机状态。

6.当通话时间超过45秒，系统自动切断通话。

7.以下情况，门口机处于忙状态：当管理中心与用户分机通话时，门口机显示屏显示“busy”。

当分机监视门口机时，门口机显示屏显示“MONI”。

（二）门口机呼叫管理中心在待机状态下，按下门口机键盘上的“*”键：1.若管理中心忙，则门口机显示“busy”并返回至待机状态。

2.若管理中心不忙，门口机将显示“CENr”，并打开CCD送出视频信号，同时发出回铃声；管理中心振铃，显示门口机的编号“d ****”，并显示该门口机影像。

此时，值班人员可摘机，即可与门口机进行通话，通话限时为45秒。

3.在呼叫或通话中，若门口机的“*”键被按下，则放弃本次呼叫。

4.通话状态下按下管理中心的开锁键，则相应门的电控锁将被打开，同时管理中心会发出一声“嘀”的开锁确认音，门口机显示“oPEn”，并发出一声“嘀”。

（三）密码开锁和刷卡开锁组公共密码开锁门口机待机状态，按“#”键，门口机将显示“No”，再按“#”键，门口机显示“----”，此时，输入任意一组公共密码，若密码正确，门口机开启电控锁，同时显示“oPEn”。

否则回到待机状态。

2.刷卡开锁功能将已在门口机中注册的ID卡距离门口机读卡头正上方5cm内的位置，以每秒低于30cm的速度平行晃过，即可开锁。

注意：在管理中心与用户分机通话或分机监视门口机时，不影响门口机的刷卡开锁功能。

（四）用户分机呼叫管理中心在摘机状态下按分机的呼叫键，开始呼叫管理中心。

1.若系统处于忙状态，分机会发出听到3声“嘀”，并返回至待机状态。

2.若系统处空闲状态，则分机从听筒中可听到回铃声，此时：a.若分机挂机，则放弃呼叫。

b.若管理中心摘机则进入通话操作。

c.若25秒后管理中心仍未摘机，则系统自动切断，放弃本次呼叫。

3.紧急报警功能：挂机状态按下呼叫键超过2秒，可实现紧急报警。

（五）可视分机监视门口机在挂机状态下按分机的监视键，就能监视门口机。

监视过程中再一次按监视键，则关闭CRT结束监视。

若在监视的状态下按下开锁键，可开启大门电控锁并关闭CRT结束监视。

（六）防拆功能（可选）如果门口主机面盖被打开，门口主机立即向管理中心发送报警信号，管理中心发出声光报警信号。

管理中心按警情键，管理中心显示图1-7,再按警情键，管理中心显示图1-8，“******”代表门口主机的地址号码。

（七）门磁信号检测功能（可选）如果主机所连接的大门，打开时间超过120秒，则主机向管理中心发送报警信号，管理中心发出声光报警信号。

管理中心按警情键，管理中心显示图1-7,再按警情键，管中心显示图1-8，“******”代表门口主机的地址号码。

门打开：门磁信号NC与地线断路门关闭：门磁信号NC与地线短路（八）管理中心操作说明1.管理中心呼叫用户分机管理中心可通过键盘输入“门口机号+分机号”或通过“呼叫查询+速拨”的方式呼叫任何一台用户分机。

A.在待机状态下摘机，液晶背光灯亮（图1-1），此时，可依次输入门口机号、分机号（图1-2），再按“#”键，发送呼叫号码（图1-3）（也可在挂机状态下输入门口机号、分机号后提起手柄，自动发送呼叫号码）。

若该号码正确，则被呼叫分机开始振铃，管理中心发出回铃声，等待分机摘机，分机在规定时间内（25秒）摘机，即可进入通话状态（图1-4）。

在输入数字过程中，按“*”键或挂机将返回到待机状态。

图1-1 图1-2图1-3 图1-4B.快速拨号在查阅呼叫记录过程中，可按“速拨”键，快速拨出当前显示的用户分机号码。

2.管理中心之间通话A.在待机状态下摘机，液晶背光灯亮，此时按“#”键，管理中心显示如图1-5，输入两位管理中心号码，再按“#”键，发送呼叫指令（也可在挂机状态下按“#”键，输入两位管理中心号码后提起手柄，自动发送呼叫指令），开始呼叫另一台管理中心，若被叫管理中心摘机，则开始通话。

图1-5B.主管理中心的号码为“00”，副管理中心的号码为“01”至“99”之间的任意两位数。

3.监视门口机A.输入门口机编号（最大4位），按监视键显示如图1-6。

在监视过程中，再按一次监视键或“*”键，即可取消监视。

图1-6B.每次监视时间为25秒，监视过程中门口机有任意键按下都将结束监视。

C.若被监视的门口机正忙，则显示“系统忙”。

若连接不上门口机则显示“通信错误”。

D.若输入门口机编号后，25秒仍未按“监视”键，自动转入待机状态。

4.查询报警信息A.待机状态下，按警情键，管理机将显示如图1-7，再按警情键，依次显示报警详细信息如图1-8。

警情：“--------”，如有警情则显示“A ”，第一位“A ”代表紧急防区；第二位“A ”代表24小时防区；第三位“A ”代表延时防区1；依此类推。

图1-7 图1-8B.可查询32组报警信息。

5.查询分机/主机呼叫未接信息A.待机状态下，按未接键，管理机将显示图1-9，再按未接键，依次显示未接详细信息图1-10。

图1-9 图1-10B.可查询16组分机呼叫未接信息。

6.管理中心提示信息A.在摘机状态下显示屏背光灯常亮，挂机一段时间后熄灭。

B.若有未查询报警信息如图1-11，则显示屏闪动。

若有未查询呼叫未接如图1-12，则在挂机下显示屏闪动。

图1-11 图1-12C.显示“系统忙”：表示被叫方正忙。

D.显示“通信错误”a.输入号码错误或线路故障b.操作被中断或被叫方无回应E.显示“电控锁已开”表示已开启门口机的电控锁F.显示如图1-13，表示门口机呼叫管理中心显示如图1-14，表示用户机呼叫管理中心图1-13 图1-14G.提示音a.有效按键确认 - “嘀”声b.有未查询报警提示－短“嘀嘀”声（七）围墙机操作说明（请参考门口机操作说明）1.围墙机呼叫分机时，需输入分机所在的门号和分机号码，其它与门口机一样。

2.围墙机呼叫管理中心与门口机一样。

3.围墙机也可刷卡开锁和公共密码开锁。

三、系统编程● 门口主机（AB-402D ）编程（一）门口机设置菜单：1 -系统配置SYST1.本机号码2.显示长度3.显示模式4.主副配置2 - 密码管理PSW1.工程密码2.公共密码3.密码复位3 -IC卡管理CARD1.卡号注册2.刷卡注册3.删除卡号4.查询卡号5.删除全部4 -系统设置SETN1.设置分机2.设交换机①设置端口号码②保留③删除端口号码3.设信息器①注册主机号②注册分机号③删除所有分机号码4.铃声选择（可选）①普通模式②录音模式（二）门口机编程操作：按住“0”键3秒，主机显示“PW0”，输入6位超级密码或工程密码（初始密码为000000），主机显示“MEnU”。

在“MenU”状态下可进行以下分菜单的编程设置：（一般情况下，“*”为退出键，“#”键为确认键）1 - 按“1”键进入系统配置菜单，主机显示“SYST”，进行如下设置：1.本机号码按“1”键门口机显示“d ****”，输入1~4位门口机号，按“#”键确认，门口机显示“d****”，“****”为新输入的门口机号。

按“*”键可退出此菜单，并进入系统配置菜单。

2.显示长度按“2”键门口机显示“LEN -*”，“*”表示目前门口机的显示长度（即用户分机号的长度）。

根据系统要求输入1-5（围墙机1-6）数值，按“#”键确认，门口机自动退出至系统配置菜单。

注意：本机号码（即门口机号）的位数与此菜单中的显示长度之和不得超过6。

3.显示模式此菜单用于设置用户分机号的显示模式（英文或数字）。

按“3”键门口机显示“------”，输入6位数字“0”或“1”（0表示相应显示位置为数字显示方式，1表示相应显示位置为英文显示方式）。

输入错误按“*”键或其它数字键取消，设置成功后自动返回系统配置菜单。

4.主副配置设置主门口机或副门口机（MAIn为主门口机、SUb为副门口机）。

按“4”键，若门口机显示“MAIn”后退出至系统配置菜单则门口机设置为主门口机。

若门口机显示“Sub”后退出至系统配置菜单则门口机设置为副门口机。

注意：用户分机只能监视主门口机。

主副门口机的号码可以相同。

同一梯位只能有一台主门口机。

管理中心不能监视副门口机。

2 -按“2”键进入密码管理菜单，主机显示“PSW”，进行以下设置：1.工程密码按“1”键门口机显示“------”，输入6位新密码，显示“------”，再重复输入6位密码，若两次输入密码相同，门口机显示“OK”，密码修改完成。
