《电力电子技术》复习资料

《电力电子技术》复习资料

电力电子技术第五版复习资料第1章绪论1 电力电子技术定义:是使用电力电子器件对电能进行变换和控制的技术,是应用于电力领域的电子技术,主要用于电力变换。

2 电力变换的种类(1)交流变直流AC-DC:整流(2)直流变交流DC-AC:逆变(3)直流变直流DC-DC:一般通过直流斩波电路实现(4)交流变交流AC-AC:一般称作交流电力控制3 电力电子技术分类:分为电力电子器件制造技术和变流技术。

第2章电力电子器件1 电力电子器件与主电路的关系(1)主电路:指能够直接承担电能变换或控制任务的电路。

(2)电力电子器件:指应用于主电路中,能够实现电能变换或控制的电子器件。

2 电力电子器件一般都工作于开关状态,以减小本身损耗。

3 电力电子系统基本组成与工作原理(1)一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。

(2)检测主电路中的信号并送入控制电路,根据这些信号并按照系统工作要求形成电力电子器件的工作信号。

(3)控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。

(4)同时,在主电路和控制电路中附加一些保护电路,以保证系统正常可靠运行。

4 电力电子器件的分类根据控制信号所控制的程度分类(1)半控型器件:通过控制信号可以控制其导通而不能控制其关断的电力电子器件。

如SCR晶闸管。

(2)全控型器件:通过控制信号既可以控制其导通,又可以控制其关断的电力电子器件。

如GTO、GTR、MOSFET 和IGBT。

(3)不可控器件:不能用控制信号来控制其通断的电力电子器件。

如电力二极管。

根据驱动信号的性质分类(1)电流型器件:通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件。

如SCR、GTO、GTR。

(2)电压型器件:通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。

如MOSFET、IGBT。

根据器件内部载流子参与导电的情况分类(1)单极型器件:内部由一种载流子参与导电的器件。

《电力电子技术基础》课程复习(打印版)_图文

《电力电子技术基础》课程复习(打印版)_图文

第7章 PWM控制技术 PWM控制技术河南科大自动化系多媒体教案(WSBU2.0 版)河南科大自动化系多媒体教案(WSBU2.0版)第7章 PWM控制技术 PWM控制技术河南科大自动化系多媒体教案(WSBU2.0 版)河南科大自动化系多媒体教案(WSBU2.0版) 7.3 PWM跟踪控制技术滞环比较方式跟踪控制方法: 跟踪控制方法: 不是用信号波对载波进行调制,而是把希望输出的波形作为指令信号,把实际波形作为反馈信号,通过“ 两者的瞬时值比较”来决定逆变电路开关器件的通断,使实际的输出跟踪指令信号变化。

滞环环宽电抗器L的作用图7-22 采用滞环比较方式电流跟踪控制图7-23 滞环比较方式的指令电流和输出电流常用的(跟踪)比较方式:滞环比较方式、三角波比较方式。

1基本原理 2参数影响①L的影响: L大时,i的变化率小,跟踪慢; L小时,i的变化率大,开关频率过高; ②环宽的影响环宽过宽时:开关频率低,跟踪误差大;环宽过窄时:跟踪误差小,但开关频率过高(损耗大电流跟踪控制应用最多。

第7章 PWM控制技术 PWM控制技术河南科大自动化系多媒体教案(WSBU2.0 版)河南科大自动化系多媒体教案(WSBU2.0版)第7章 PWM控制技术 PWM 控制技术河南科大自动化系多媒体教案(WSBU2.0 版)河南科大自动化系多媒体教案(WSBU2.0版)三角波比较方式基本原理• 先把i*U、i*V和i*W和实际电流iU、iV、iW进行比较,求出偏差, 通过放大器A放大后, 再去和三角波进行比较,产生PWM波形。

第9章电力电子器件应用的共性问题驱动电路的基本任务:——将控制信号转换为电力电子器件的“开通”或“关断”信号。

• 对半控型器件: 只需提供开通控制信号。

• 对全控型器件: 既要提供开通控制信号, 又要关断控制信号。

驱动电路(的作用)?①主电路与控制电路之间的接口。

是电力电子装置的重要环节,对整个装置的性能有很大的影响。

《电力电子技术基础》课程复习(打印版)

《电力电子技术基础》课程复习(打印版)

1) 电流驱动型 2) 电压驱动型
通过从控制端注入或抽出电流,来实现开通、 关断控制。GTR、GTO
仅通过在控制端和公共端之间施加一定的电 压信号,就可实现导通或者关断的控制, IGBT,MOSFET。
3、按器件内部参与导电的载流子情况
1) 单极型器件 2) 双极型器件 3) 复合型器件
由一种载流子参与导电的器件,如MOSFET 由电子和空穴两种载流子参与导电,如:GTR 由单极型器件和双极型器件集成混合成,IGBT
尾部
时间
时间
O
¾ 关断过程(与晶闸管不同) ①储存时间ts: 抽取饱和导通时储
存的大量载流子,退出饱和。
②下降时间tf: 双晶体管已退至放
大区,阳极电流逐渐减小。
③尾部时间tt: 残存载流子复合。
t
iA
IA 90% IA
td tr
储存 时间
ts tf
tt
10% IA
0t t
t
0
1
2
t t tt
3
4
5
电压和电 流决定的。
4
《电力电子技术基础》课程复习
河南科技大学《电力电子技术》课件
第1章 绪论
1.1 什么是电力电子技术
一、电力电子技术的定义
信息电子技术
用于信息处理; 器件一般工作于放大状态,也可开关状态。
电力电子技术
主要用于电力(电能)变换; 器件处于开关状态。
• 电力电子技术: 使用电力电子器件 对电能进行变换 和控制的技术。即应用于电力领域的电子技术。
5
《电力电子技术基础》课程复习
河南科技大学《电力电子技术》课件
第2章 电力电子器件
2.1 电力电子器件概述

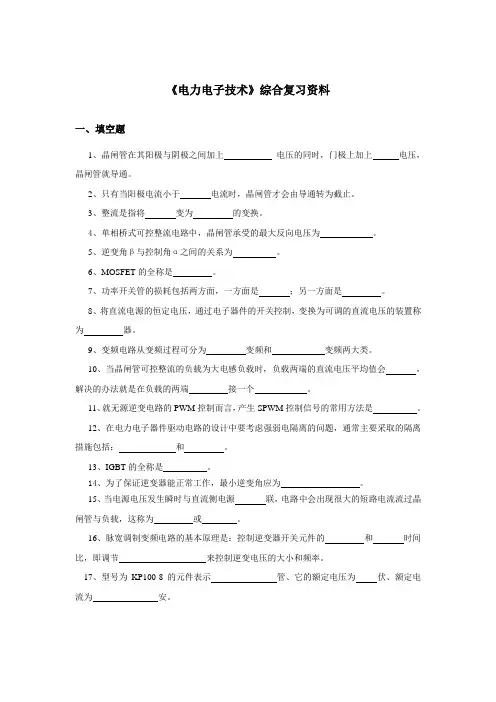

《电力电子技术》综合复习资料(DOC)

《电力电子技术》综合复习资料(DOC)

《电力电子技术》综合复习资料一、填空题1、晶闸管在其阳极与阴极之间加上电压的同时,门极上加上电压,晶闸管就导通。

2、只有当阳极电流小于电流时,晶闸管才会由导通转为截止。

3、整流是指将变为的变换。

4、单相桥式可控整流电路中,晶闸管承受的最大反向电压为。

5、逆变角β与控制角α之间的关系为。

6、MOSFET的全称是。

7、功率开关管的损耗包括两方面,一方面是;另一方面是。

8、将直流电源的恒定电压,通过电子器件的开关控制,变换为可调的直流电压的装置称为器。

9、变频电路从变频过程可分为变频和变频两大类。

10、当晶闸管可控整流的负载为大电感负载时,负载两端的直流电压平均值会,解决的办法就是在负载的两端接一个。

11、就无源逆变电路的PWM控制而言,产生SPWM控制信号的常用方法是。

12、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题,通常主要采取的隔离措施包括:和。

13、IGBT的全称是。

14、为了保证逆变器能正常工作,最小逆变角应为。

15、当电源电压发生瞬时与直流侧电源联,电路中会出现很大的短路电流流过晶闸管与负载,这称为或。

16、脉宽调制变频电路的基本原理是:控制逆变器开关元件的和时间比,即调节来控制逆变电压的大小和频率。

17、型号为KP100-8的元件表示管、它的额定电压为伏、额定电流为安。

二、判断题1、给晶闸管加上正向阳极电压它就会导通。

2、普通晶闸管外部有三个电极,分别是基极、发射极和集电极。

3、在单相桥式半控整流电路中,带大电感负载,不带续流二极管时,输出电压波形中没有负面积。

4、GTO属于双极性器件。

5、电压型逆变电路,为了反馈感性负载上的无功能量,必须在电力开关器件上反并联反馈二极管。

6、对于三相全控桥整流电路,控制角α的计量起点为自然换相点。

7、IGBT属于电压驱动型器件。

8、晶闸管采用“共阴”接法或“共阳”接法都一样。

9、在触发电路中采用脉冲变压器可保障人员和设备的安全。

10、GTO的关断是靠门极加负信号出现门极反向电流来实现的。

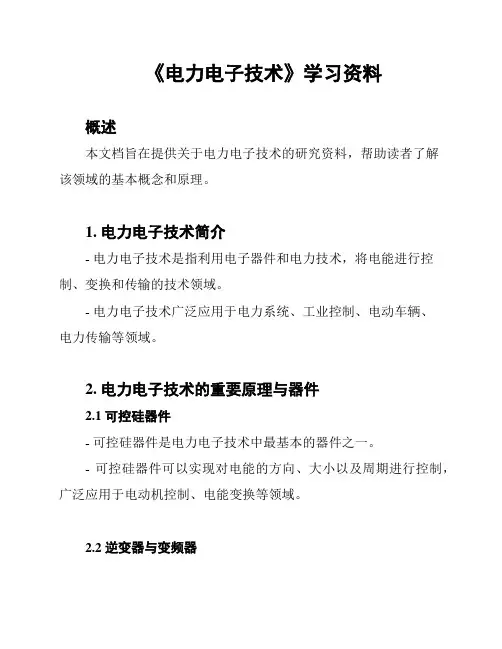

《电力电子技术》学习资料

《电力电子技术》学习资料

《电力电子技术》学习资料概述本文档旨在提供关于电力电子技术的研究资料,帮助读者了解该领域的基本概念和原理。

1. 电力电子技术简介- 电力电子技术是指利用电子器件和电力技术,将电能进行控制、变换和传输的技术领域。

- 电力电子技术广泛应用于电力系统、工业控制、电动车辆、电力传输等领域。

2. 电力电子技术的重要原理与器件2.1 可控硅器件- 可控硅器件是电力电子技术中最基本的器件之一。

- 可控硅器件可以实现对电能的方向、大小以及周期进行控制,广泛应用于电动机控制、电能变换等领域。

2.2 逆变器与变频器- 逆变器用于将直流电转换为交流电,常用于太阳能发电系统、UPS系统等。

- 变频器用于控制交流电机的转速和转矩,广泛应用于变频空调、工业驱动等领域。

2.3 共模电路- 共模电路用于电力系统的滤波和隔离。

- 共模电路能够有效抑制电力系统中的干扰信号和电磁波。

2.4 光伏逆变器- 光伏逆变器是将光伏电池所产生的直流电转换为交流电的装置。

- 光伏逆变器广泛应用于太阳能发电系统,为电网注入可再生能源。

3. 电力电子技术的应用3.1 电力系统- 电力电子技术在电力系统中起到重要作用,可以实现电力的传输、分配和控制。

- 电力电子技术能够提高电力系统的稳定性和效率。

3.2 工业控制- 电力电子技术在工业控制中应用广泛,如电动机控制、自动化生产线等。

- 电力电子技术可以实现对电力的精确控制和调节。

3.3 电动车辆- 电力电子技术是电动车辆关键技术之一。

- 电力电子技术可以实现电动车辆的电能转换和控制,提高能源利用效率。

3.4 可再生能源- 电力电子技术在可再生能源的应用中起到重要作用。

- 电力电子技术可以将风能、光能等可再生能源转换为可用的电能,推动可再生能源的开发利用。

总结本文档介绍了电力电子技术的基本概念、重要原理与器件,以及其在电力系统、工业控制、电动车辆和可再生能源中的应用。

通过学习电力电子技术,读者可以更深入了解和应用这一领域的知识。

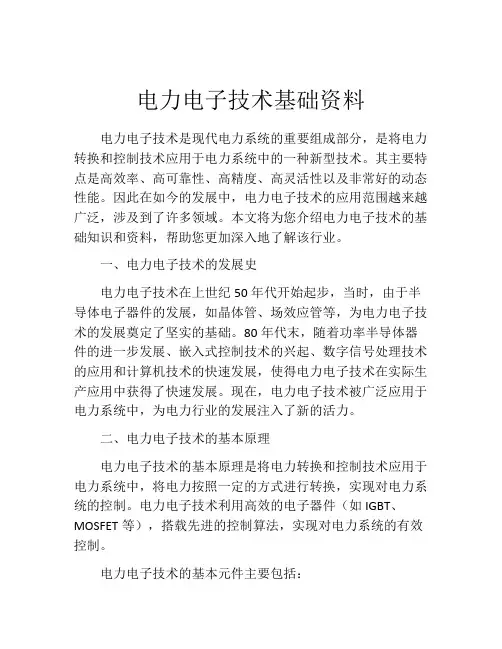

电力电子技术基础资料

电力电子技术基础资料

电力电子技术基础资料电力电子技术是现代电力系统的重要组成部分,是将电力转换和控制技术应用于电力系统中的一种新型技术。

其主要特点是高效率、高可靠性、高精度、高灵活性以及非常好的动态性能。

因此在如今的发展中,电力电子技术的应用范围越来越广泛,涉及到了许多领域。

本文将为您介绍电力电子技术的基础知识和资料,帮助您更加深入地了解该行业。

一、电力电子技术的发展史电力电子技术在上世纪50年代开始起步,当时,由于半导体电子器件的发展,如晶体管、场效应管等,为电力电子技术的发展奠定了坚实的基础。

80年代末,随着功率半导体器件的进一步发展、嵌入式控制技术的兴起、数字信号处理技术的应用和计算机技术的快速发展,使得电力电子技术在实际生产应用中获得了快速发展。

现在,电力电子技术被广泛应用于电力系统中,为电力行业的发展注入了新的活力。

二、电力电子技术的基本原理电力电子技术的基本原理是将电力转换和控制技术应用于电力系统中,将电力按照一定的方式进行转换,实现对电力系统的控制。

电力电子技术利用高效的电子器件(如IGBT、MOSFET等),搭载先进的控制算法,实现对电力系统的有效控制。

电力电子技术的基本元件主要包括:1)电阻元件:使用电阻元件能够在电路中增加电阻,使得电路电流得到限制,在某些电路中能够起到稳定电路的作用。

2)电感元件:电感元件能够在电路中产生感应电动势,使得电路中的电流能够得到限制,在某些电路中能够起到存储电流的作用。

3)电容元件:电容元件能够在电路中储存电荷,在某些电路中能够进行谐振或滤波的作用。

4)半导体元件:半导体元件包括半导体二极管、三极管、场效应管等,都能够实现电力到电信号、电信号到电力的相互转换。

三、电力电子技术的主要应用1)交直流变换器交直流变换器是电力电子技术应用于直流电力系统的主要方式之一,其主要作用是将交流电转换为直流电,或将直流电转换为交流电。

这种方式在现代电力系统中广泛应用,可以节省能源消耗,提高电力系统的稳定性。

电力电子技术基础绪论

电力电子技术基础绪论

绪论 1.3 电力电子技术的发展史
史前期 • 1904年电子管问世,开启
了电子技术用于电力领域的 先河;
• 20世纪30~50年代,是水 银整流器时代;
• 1947年晶体管诞生,引发 了电子学的第一次革命,产 生了半导体固态电子学这一 新兴学科。
发展史 • 1957年晶闸管问世,引发电子学的第二
电力电子技术
绪论
1 电力电子技术定义
1
2 电力变换的基本原理 3 电力电子技术的发展史 4 电力电子技术的应用 5 本课程内容介绍
绪论 1.1 电力电子技术的定义
电力电子技术(Power Electronics), 出现于20世纪60年代, 又名电力电子学或功率电子学。
1974年,美国学者W.E.Newell认 为电力电子学是一门交叉于电气工程 三大学科领域——电力学、电子学和 控制理论之间的边缘学科。
使用电力时固定频率的交流电未必总是最佳选择: 如变频空调,需要改变频率; 如各种直流电源,将交流电变成直流电;
所以,需要电能形式之间的变换。
9
绪论 1.1电力电子技术的定义
电力电子技术是以电力为处理对象的电子技术,是使用电力电子 器件对电能进行变换和控制的技术。
电力
电力变换
交流
直流
交流变直流(整流) 直流变交流(逆流) 直流变直流 交流变交流
电力电子技术基础
哈尔滨理工大学
电力电子技术
主要内容
1 绪论 1 2 电力电子器件 3 直流斩波器 4 逆变器 5 整流器 6 交交变换器 7 软开关
电力电子技术
绪论
➢ 1. 什么是电力电子技术 ➢ 2. 电力变换的基本原理 ➢ 3. 电力电子技术的发展历史 ➢ 4. 电力电子技术的应用 ➢ 5. 本课程内容介绍

电力电子技术_基础知识

电力电子技术_基础知识

电力电子技术_基础知识一、内容简述本文将阐述电力电子技术的定义与发展历程,及其在现代能源系统中的地位和作用。

我们将让读者理解电力电子技术是如何通过半导体器件将电能从源头转换到最终用户的过程。

此外还将介绍电力电子技术在可再生能源、工业控制、交通运输等领域的应用及其发展趋势。

本节将介绍电力电子系统中的主要组成部分——电力电子转换器与变换器。

这些设备是电力电子技术中的核心部件,用于实现交流(AC)和直流(DC)之间的转换,电压和电流的控制以及调整。

本部分将介绍不同类型转换器的工作原理和特性,并探讨其在各种应用场景中的应用。

本节将详细介绍在电力电子系统中使用的半导体器件和功率模块。

包括二极管、晶体管(如IGBT)、场效应晶体管(MOSFET)等的基本工作原理及其在电力转换和控制中的应用。

此外还将探讨这些器件的性能参数、特点及其在高性能电力系统中的应用挑战。

本部分将介绍电力电子系统中的控制技术和调制策略,通过适当的控制方法,可以实现电力电子系统的稳定运行和精确控制。

本部分将讨论不同类型的控制方法(如PWM调制、空间矢量调制等)以及它们在电力电子系统中的应用和实现。

电力电子系统的安全和稳定运行至关重要,本部分将介绍在电力电子系统中使用的保护和故障诊断技术。

这些技术可以确保系统在异常情况下安全运行并避免损坏,本部分将探讨不同类型的保护措施(如过流保护、过电压保护等)以及现代故障诊断技术的应用和发展趋势。

1. 介绍电力电子技术的概念及其在现代社会的重要性电力电子技术是一种结合了电力工程与电子工程的理论和技术的跨学科领域。

它主要研究利用半导体器件进行电能转换、控制和优化的技术。

简单来说电力电子技术就是研究如何将电能从一种形式转换为另一种形式,以满足不同设备和系统的需求。

这种技术在现代社会中扮演着至关重要的角色,涉及到我们日常生活中的方方面面。

随着科技的快速发展,电力电子技术的重要性日益凸显。

在现代社会的各个领域,从工业制造、交通运输、通讯设备,到家庭生活、数据中心以及可再生能源系统,几乎无处不在都需要电力电子技术的支持。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电力电子技术基础参考资料(doc 10页)思考题与习题1. 独立思考以下各小题,分别从“SCR、GTO、GTR、功率MOSEFT和IGBT”中选择合适的词填写在各小题的括号里。

(1)()是半控器件,()和()是全控器件。

(2)()和()所需驱动电路的静态功耗接近于0。

(3)如果希望导通电流为15A时,器件主回路的导通压降小于220mV,则应选用()作为主开关器件。

(4)除功率MOSFET外,()的输入特性与功率MOSFET的输入特性类似。

(5)()在导通电流为500A条件下,为了将它关断,它的控制极所需反向关断电流之峰值的绝对值需超过100A。

(6)()的输入特性与双极型三极管的输入特性类似。

(7)如果希望制做一个升压型DC-DC变换电路,将450V 直流电源升高为650V直流电源,最大输出电流为200A,斩波频率为15KHz,则应选用()作为主开关器件。

(8)()如果已经导通,在主回路电流大于10A条件下,即使控制信号变为负值,它也不能关断。

2. 分析比较SCR(普通晶闸管)、双向SCR(双向晶闸管)、GTO (可关断晶闸管)、GTR(电力双极型晶体管)、功率MOSFET和IGBT(9)当U IN变化20%时,哪几种整流电路输出电压平均值的变化可小于3%?(10)哪几种整流电路的功率因数低?(11)哪几种整流电路的对交流输入电源造成的干扰小?(12)如果在整流电路的输出与R L之间串接平波电感L,并希望在I RL达100A时R L两端电压的纹波因数小于1%,问:选用哪种整流电路所需L的电感量最小?6. 单相桥式二极管整流电路的交流输入电压有效值为220V,分别计算下列两种不同负载条件下整流输出电压的平均值U d、负载电流的平均值I d、每只整流二极管电流的平均值I DT 和有效值I T:(1)负载为纯阻性,R=10Ω。

(2)负载为电阻与电感相串联,R=10Ω,L可视为无穷大。

7. 由晶闸管构成的单相桥式全控整流电路的交流输入电压之有效值为100V,负载R=2Ω,L可视为无穷大,反电动势E=50V。

试求α=30°时整流输出电流的平均值I d、每只晶闸管电流的平均值I dT和有效值I T。

8. 设晶闸管三相桥式可控整流电路输出带阻感负载,R=10Ω,L可视为∞?,它的三相交流输入线电压之有效值和全控整流输出电压之平均值分别为U lL和U d,U lL随电网电压波动的变化范围是320V至420V,晶闸管的导通压降可视为0,试求:(1)若α=0,U d的变化范围是什么?(2)若希望通过调节α,使U d稳定在400V,那么α应在什么范围内调节?在这种情况下下流过每只晶闸管的电流之最大有效值是多少?(4)设控制器通过恰当调节T1和T2的控制角α使u的平d均值等于150V不变,则T1的额定电流临界值(不包括安全裕量)约为何值?9. 电力电子技术中的逆变器和变频器的基本功能各是什么?它们主电路的基本原理各是什么?它们具有什么共同的理论基础?10. 变频可分为哪两大类?各有何特点?第一章填空题:1.电力电子器件一般工作在________状态。

2.在通常情况下,电力电子器件功率损耗主要为________,而当器件开关频率较高时,功率损耗主要为________。

3.电力电子器件组成的系统,一般由________、________、________三部分组成,由于电路中存在电压和电流的过冲,往往需添加________。

4.按内部电子和空穴两种载流子参与导电的情况,电力电子器件可分为________、________、________三类。

5.晶闸管的基本工作特性可概括为 ____ 正向有触发则导通、反向截止 ____ 。

6.对同一晶闸管,维持电流I H与擎住电流I L在数值大小上有I L________I H。

7.晶闸管断态不重复电压U DRM与转折电压U bo数值大小上应为,U DRM________Ubo。

8.逆导晶闸管是将________与晶闸管________(如何连接)在同一管芯上的功率集成器件。

9.GTO的________结构是为了便于实现门极控制关断而设计的。

10.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为________。

11.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系,其中前者的截止区对应后者的________、前者的饱和区对应后者的________、前者的非饱和区对应后者的________。

12.电力MOSFET的通态电阻具有________温度系数。

13.IGBT 的开启电压U GE(th)随温度升高而________,开关速度________电力MOSFET 。

14.按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子器件分为________和________两类。

15.在如下器件:电力二极管(Power Diode)、晶闸管(SCR)、门极可关断晶闸管(GTO)、电力晶体管(GTR)、电力场效应管(电力MOSFET)、绝缘栅双极型晶体管(IGBT)中,属于不可控器件的是________,属于半控型器件的是________,属于全控型器件的是________;属于单极型电力电子器件的有________,属于双极型器件的有________,属于复合型电力电子器件得有________;在可控的器件中,容量最大的是________,工作频率最高的是________,属于电压驱动的是________,属于电流驱动的是________。

简答题:16.使晶闸管导通的条件是什么?17.维持晶闸管导通的条件是什么?怎样才能使晶闸管由导通变为关断?18.GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?19.GTR的安全工作区是如何定义的?如题图1-33所示,GTR带电感性负载时,如果不接二极管VD会产生什么问题?有了二极管VD是否还要加缓冲电路呢?计算题:20.晶闸管在单相正弦有效值电压220V时工作,若考虑晶闸管的安全裕量,其电压定额应选多大 ?21.流经晶闸管的电流波形如题图1-41所示。

试计算电流波形的平均值、有效值及波形系数。

若取安全裕量为2,问额定电流为100A的晶闸管,其允许通过的电流平均值和最大值为多少?22.题图1-43中阴影部分为晶闸管处于通态区间的电流波形,各波形的电流最大值均为Im,试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

23.上题中如果不考虑安全裕量,问100A的晶闸管能送出的平均电流Id1、Id2、Id3各为多少?这时,相应的电流最大值Im1、Im2、 Im3各为多少 ?第二章填空题:1.电阻负载的特点是________,在单相半波可控整流电阻性负载电路中,晶闸管控制角α的最大移相范围是________。

2.阻感负载的特点是________,在单相半波可控整流带阻感负载并联续流二极管的电路中,晶闸管控制角α的最大移相范围是________,其承受的最大正反向电压均为________,续流二极管承受的最大反向电压为________(设U2为相电压有效值)。

3.单相桥式全控整流电路中,带纯电阻负载时,α角移相范围为________,单个晶闸管所承受的最大正向电压和反向电压分别为________和________;带阻感负载时,α角移相范围为________,单个晶闸管所承受的最大正向电压和反向电压分别为________和________;带反电动势负载时,欲使电阻上的电流不出现断续现象,可在主电路中直流输出侧串联一个________。

4.单相全控桥反电动势负载电路中,当控制角α大于不导电角δ时,晶闸管的导通角θ =________; 当控制角α小于不导电角 δ 时,晶闸管的导通角 θ =________。

5.从输入输出上看,单相桥式全控整流电路的波形与________的波形基本相同,只是后者适用于________输出电压的场合。

6.电阻性负载三相半波可控整流电路中,晶闸管所承受的最大正向电压U Fm等于________,晶闸管控制角α的最大移相范围是________,使负载电流连续的条件为________(U2为相电压有效值)。

7.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________,当它带阻感负载时,α的移相范围为________。

8.三相桥式全控整流电路带电阻负载工作中,共阴极组中处于通态的晶闸管对应的是________的相电压,而共阳极组中处于导通的晶闸管对应的是________的相电压;这种电路 α 角的移相范围是________,u d波形连续得条件是________。

9.对于三相半波可控整流电路,换相重迭角的影响,将使用输出电压平均值________。

10.电容滤波三相不可控整流带电阻负载电路中,电流 id 断续和连续的临界条件是________,电路中的二极管承受的最大反向电压为________U2。

11.实际工作中,整流电路输出的电压是周期性的非正弦函数,当 α 从0°~90°变化时,整流输出的电压u d的谐波幅值随 α 的增大而________,当 α 从90°~180°变化时,整流输出的电压 ud 的谐波幅值随 α 的增大而________。

12.三相桥式全控整流电路带阻感负载时,设交流侧电抗为零,直流电感L为足够大。

当 α =30°时,三相电流有效值与直流电流的关系为I=________Id ,交流侧电流中所含次谐波次数为________,其整流输出电压中所含的谐波次数为________。

13.带平衡电抗器的双反星形可控整流电路适用于________的场合,当它带电感负载时,移相范围是________,带电阻负载时,移相范围是________;如果不接平衡电抗器,则每管最大的导通角为________,每管的平均电流为________I d。

14.多重化整流电路可以提高________,其中移相多重联结有________和________两大类。

15.逆变电路中,当交流侧和电网连结时,这种电路称为________,欲实现有源逆变,只能采用________电路,当控制角 0< α < π /2 时,电路工作在________状态; π /2< α < π 时,电路工作在________状态。

16.在整流电路中,能够实现有源逆变的有________、________等(可控整流电路均可),其工作在有源逆变状态的条件是________和________。

17.大、中功率的变流器广泛应用的是________触发电路,同步信号为锯齿波的触发电路,可分为三个基本环节,即________、________和________。
