施工测量监理
施工测量监理实施细则
目录一、工程基本情况二、监理工作依据三、监理人员及仪器配置四、施工测量监理的过程控制点及主要措施施工测量是决定工程质量的关键工作，为有效实施监理质量监控工作，并加强对工程地基基础、结构、装修等实体质量验收的实测工作，特编制本监理实施细则，与本工程其它监理实施细则配套使用。
一、工程基本情况1.工程概况2.工程施工测量监理工作的特点与难点：⏹本工程施工场区面积大，施工测量精度要求高；⏹本工程主体结构复杂；基础标高变化多；主体结构内有错层、夹层；存在斜向、异型构件及空间曲面；预留洞口及埋设件多。
⏹变形监测项目多，直接涉及施工及结构安全；⏹实施总承包及专业分包，测量的统一管理极为重要；⏹大跨度、高大空间的测量有一定作业难度及安全隐患；二、监理工作依据1.《中华人民共和国计量法》2.《工程建设标准强制性条文》3.经审批的设计文件4.测量起始依据文件⏹钉桩成果单编号：----；⏹工程定位图类别：----，编号：----，版号：----，出图日期：----；⏹设计变更编号：----；5.监理合同文件6.《建设工程监理规程》（DBJ01-41-2002）7.《建筑工程资料管理规程》（DB11/T695-2009）8.《建筑工程施工技术管理规程》（DBJ01-80-2003）9.《混凝土结构工程施工质量验收规范》（GB50204-2002）10.《建筑基坑工程监测技术规范》（GB50497-2009）11.《工程测量规范》（GB50026-2007）12.《建筑变形测量规范》（JGJ8-2007）13.《建筑施工测量技术规程》（DB11/T446-2007）三、监理人员及仪器配置1.人员配置为保证本工程施工测量监理工作的水平、充分发挥监理单位专职测量监理机构—测量检测部的作用，监理单位测量检测部的专业测量人员常驻项目监理机构。
由专业测量人员及项目土建监理工程师共同协助项目总监理工程师实施施工测量监理。
需使用测量仪器实测的测量监理项目，由专业测量人员完成操作及记录、或指导项目土建监理人员完成操作及记录。
施工测量监理细则
监理工作综合管理工程施工测量监理工作实施细则项目管理部1．编制依据（1)施工监理规范；（2）建设监理合同和施工承包合同标准范本；（3）《水利水电工程施工测量规范》，SL52—93。
2．施工测量的监理工作（1）在开工前，项目监理机构必须对业主提供的测量成果全面熟悉、复核、检查，发现问题及时与业主单位联系，要求给予核实,修正或补充。
（2）项目监理机构应在工程承建单位进场后7天内,邀请业主给工程承建单位进行现场交桩，并办理正式移交手续,同时要求和监督工程承建单位对这些测量标桩进行保护。
（3）在测量工作开始前,必须完成对工程承建单位报送的“测量工作大纲”的审查.若发现工程承建单位在测量技术力量、仪器配备及施测进度安排等方面不能满足测量质量和进度要求时,应通知承建单位采取补充措施,待符合要求后,方可进行测量作业。
(4）对于在合同项目范围内布设的控制网点测量，重要断面测量，重要部位的放样测量等，监理机构可采取“旁站监理"方式，或由监理机构的测量工程师对测量成果进行抽查复测。
若发现任一测点不符合规范或设计要求，则应责成工程承建单位进行检查校核或复测.监理机构并进行复核检查.(5）对工程承建单位提交的原始断面测量成果，要进行100%的内业核查,并应在现场进行抽查复测。
复测的点数不少于总测点数的5%.还要把所有的断面与1/500地形图进行对照检查，若有矛盾，则应会同工程承建单位测量人员实地核查,若地形图有问题时，应对经核实的断面测量成果予以认可，并将核实成果报告业主单位.（6）对工程承建单位的收方测量，可采取100%的“旁站监理"，也可采用部分旁站监理和抽查复测相结合的方法。
复测点数不应少于测点总数的30%。
对于每月工程量的计算，要进行100％的内业复核,并核算累计完成工程量和剩余工程量。
（7）监理机构应会同或指示工程承建单位,配合地质人员对施工中发现地质条件有较大变化的部位和地质缺陷部位进行测绘，并将测绘成果及时报监理机构。
施工测量监理细则
A.0.4xxx工程监理实施细则（施工测量）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师（签字）：总监理工程师（签字、执业印章）：日期：第六版表江苏省住房和城乡建设厅监制施工测量监理细则1、建筑施工测量监理的任务建筑施工测量监理的任务，就是要监督承包人将建筑总平面图上所设计的建筑物、构筑物的位置，按照设计要求，测设到施工现场，正确地定到地面上。
为防止测量放线发生差错，给工程带来损失，监理工程师首先要审查其测量放线方案，提出预防性要求，恰当地给予指导。
其次，要求承包人一切定位放线工作要先自捡、互俭、合格后再提请监理人员验线。
2、施工测量工艺流程测量仪器检定，检校→校测起始依据→场地平整测量→场地控制网测设→建筑物的定位放线→基础放线→建筑物的竖向控制→建筑物的沉降观测3、监理工作内容3．1检查测量仪器的检定和检校测量所用的仪器和钢尺，必须根据国家的《计量法实施细则》规定，在使用前7-10天，送当地计量器具检定部门进行检定。
检定合格，方可使用。
承包人应向监理工程师提交检定合格证的复印件。
3．1．1经纬仪和水准仪的检定和检校《根据经纬仪捡定规程》(JJG414—86)和《水准仪检定规程》(JJG425—86)的规定，经纬仪和水准仪的检定周期根据使用情况，前者为1—3年，后者为1一2年。
在该检定周期内，每2-3月还需对主要轴线关系进行检校。
以保证观测精确度。
3．1．2钢尺的捡定《根据钢卷尺检定规程》(JJG4—89)规定，钢尺的检定周期为一年。
对于精度要求较高的工程，如大型工矿企业建筑、公共建筑、高层建筑，一般应使用Ⅰ级钢尺。
3．2校测起始依据若起始依据是附近原有建(构)筑物，则应与业主、测绘院、承包人共同在现场，对定位依据的建筑物的边、角、中线、标高等具体位置，进行明确的指定和确认，以防发生差错。
若起始依据是规划红线和水准点，要根据城市规划局批准的红线图，请测绘院到现场给定起始依据，包括红线桩的桩位和水准点的标高。
施工阶段的测量监理工作注意事项
施工阶段的测量监理工作注意事项1.准确测量：在施工阶段的测量监理工作中，首先要做到准确测量。
测量监理人员要熟悉测量仪器的使用方法和测量原理，确保准确测量每一个工程量。
2.严格把控施工质量：在施工阶段的测量监理工作中，要严格把控施工质量。
监理人员要经常进行现场巡查，检查测量设备、方法和数据，并对施工单位进行指导和检查，及时发现和纠正问题，确保施工质量达到设计要求。
3.协同配合施工单位：在施工阶段的测量监理工作中，监理人员要与施工单位及时沟通、配合工作。
监理人员要关注施工单位的施工进度和质量问题，做好记录，并在施工单位有需要时提供协助和支持。
4.及时处理问题：在施工阶段的测量监理工作中，监理人员要及时处理好测量工作中的各种问题。
例如，当施工单位出现测量数据错误时，监理人员要及时发现并纠正；当在测量过程中遇到困难时，监理人员要及时与施工单位沟通，共同解决问题。
5.做好记录和报告：在施工阶段的测量监理工作中，监理人员要做好记录和报告工作。
监理人员要详细记录每次测量工作的情况和结果，包括测量设备的使用情况、测量方法、测量数据、测量结果等，以备日后查阅和核查。
6.及时通知设计单位：在施工阶段的测量监理工作中，监理人员要及时通知设计单位有关测量工作的情况。
例如，当测量结果与设计要求不符时，监理人员要及时通知设计单位，并共同商讨解决方案。
7.关注测量设备的维护和更新：在施工阶段的测量监理工作中，监理人员要关注测量设备的维护和更新。
监理人员要定期对测量设备进行检查和维护，并及时更新设备，以确保测量工作的准确性和可靠性。
8.积极参与质量验收工作：在施工阶段的测量监理工作中，监理人员要积极参与工程的质量验收工作。
监理人员要对工程的测量结果进行比对和检查，确保质量验收的准确性和公正性。
综上所述，施工阶段的测量监理工作需要注意准确测量、严格把控施工质量、协同配合施工单位、及时处理问题、做好记录和报告、及时通知设计单位、关注测量设备的维护和更新以及积极参与质量验收工作等方面。

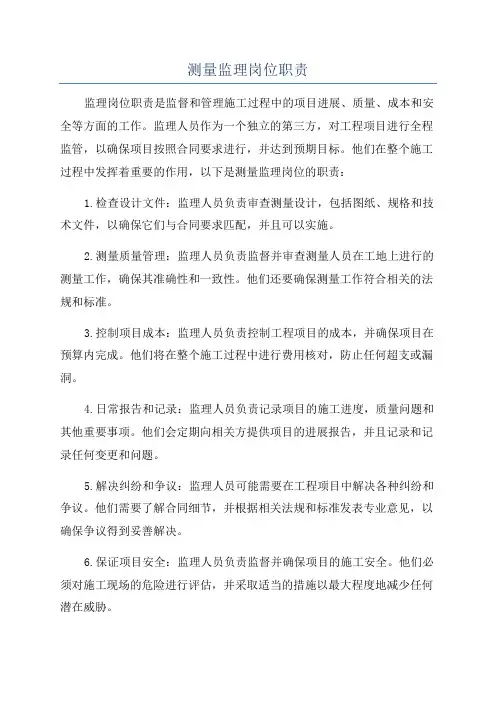

测量监理岗位职责
测量监理岗位职责监理岗位职责是监督和管理施工过程中的项目进展、质量、成本和安全等方面的工作。
监理人员作为一个独立的第三方，对工程项目进行全程监管，以确保项目按照合同要求进行，并达到预期目标。
他们在整个施工过程中发挥着重要的作用，以下是测量监理岗位的职责：1.检查设计文件：监理人员负责审查测量设计，包括图纸、规格和技术文件，以确保它们与合同要求匹配，并且可以实施。
2.测量质量管理：监理人员负责监督并审查测量人员在工地上进行的测量工作，确保其准确性和一致性。
他们还要确保测量工作符合相关的法规和标准。
3.控制项目成本：监理人员负责控制工程项目的成本，并确保项目在预算内完成。
他们将在整个施工过程中进行费用核对，防止任何超支或漏洞。
4.日常报告和记录：监理人员负责记录项目的施工进度，质量问题和其他重要事项。
他们会定期向相关方提供项目的进展报告，并且记录和记录任何变更和问题。
5.解决纠纷和争议：监理人员可能需要在工程项目中解决各种纠纷和争议。
他们需要了解合同细节，并根据相关法规和标准发表专业意见，以确保争议得到妥善解决。
6.保证项目安全：监理人员负责监督并确保项目的施工安全。
他们必须对施工现场的危险进行评估，并采取适当的措施以最大程度地减少任何潜在威胁。
7.与相关方沟通：监理人员必须与建设单位、承包商、设计师和政府部门等相关方保持良好的沟通。
他们需要协调各方之间的利益，并就项目的任何问题进行谈判和协商。
8.问题解决和决策：监理人员需要具备解决问题和做出决策的能力。
他们必须能够快速分析和解决任何出现的问题，并根据项目的需要做出正确的决策。
9.技术支持：监理人员负责向工地上的测量人员和其他工作人员提供必要的技术支持和指导。
他们需要确保施工过程中的测量工作得到正确执行，并根据需要进行纠正。
10.项目评估和验收：监理人员将对完成的工程项目进行评估和验收。
他们需要确保项目符合相关标准和合同要求，并在最终验收之前解决所有问题。
建筑工程施工测量监理控制要点
建筑工程施工测量监理控制要点一、施工前的测量准备工作1.建立测量控制点：在施工前，应根据建筑设计图纸确定测量控制点，确定测量点的位置和数量，以便对施工的水平和垂直度进行控制。
2.测量设备的检查与校准：测量设备在使用前应进行检查和校准，确保其准确性和稳定性，以保证测量结果的精确性。
3.建立测量档案：对建筑工程施工的测量数据进行建档，包括施工测量图、测量记录表、测量仪器校准证书等，以备后期的查询和评审。
4.测量工作计划：制定详细的施工测量工作计划，包括工作量安排、人员配置、测量方法和技术标准等，确保施工测量工作的有序进行。
二、施工中的测量控制1.建筑物基准测量：在施工开始前，对建筑物的基准进行测量，确定建筑物的基准面和基准点，以保证施工的坐标和标高控制的准确性。
2.建筑物外形测量：对建筑物外形进行测量，包括建筑的长度、宽度、高度、角度等，确保施工按照设计图纸的要求进行。
3.竣工质量验收：在施工结束后，对建筑物的尺寸、形状、位置等进行测量验收，与设计图纸进行对比，确保建筑物的质量达到设计要求。
4.水平度和垂直度控制：根据设计要求和施工规范，对建筑物的水平度和垂直度进行控制，通过测量数据的检查和分析，确保建筑物的平整度和垂直度符合要求。
三、施工后的测量验收1.施工测量数据分析：对施工测量数据进行分析和评价，包括尺寸误差、形状误差、位置误差等，制定纠正措施，保证施工测量的准确性和可靠性。
2.施工测量数据报告：对施工测量数据进行总结和分析，编制测量数据报告，包括测量结果、误差分析、纠正措施等，向相关方面进行报告，以便及时纠正和改进。
3.施工测量档案管理：对施工测量的档案进行整理和管理，包括测量数据、测量图纸、测量报告等，确保测量档案的完整性和准确性，以备后期的查询和评审。
以上是建筑工程施工测量监理控制的要点，通过合理的施工前准备、施工中的测量控制和施工后的测量验收，可以保证建筑工程的质量和工期，并为后期的验收和交付提供有效的依据。
测量监理工作总结报告
一、前言在过去的一年里，我担任了测量监理工作，主要负责对施工现场的测量工作进行监督和管理。
在此，我对过去一年的工作情况进行总结，以便更好地开展下一阶段的工作。
二、工作内容与成果1. 工程测量放样（1）对施工图纸进行详细解读，明确测量放样的要求。
（2）根据施工图纸和现场实际情况，制定详细的测量放样方案。
（3）组织测量人员进行现场放样，确保放样精度。
（4）对放样结果进行复核，确保符合设计要求。
2. 施工过程中的测量监理（1）对施工单位测量人员进行培训和指导，提高其测量技能。
（2）对施工过程中的测量数据进行实时监控，确保数据准确。
（3）对施工单位测量设备进行检查，确保设备完好。
（4）对施工过程中的测量成果进行审核，发现问题及时提出整改意见。
3. 施工验收阶段的测量监理（1）对施工单位提交的测量成果进行审核，确保符合设计要求。
（2）对验收阶段的测量工作进行监督，确保验收过程规范。
（3）对验收结果进行复核，确保工程符合设计要求。
4. 协调与沟通（1）与设计单位、施工单位、监理单位等相关方保持良好沟通，确保信息畅通。
（2）协调解决施工过程中出现的测量问题，确保工程顺利进行。
（3）定期召开测量工作会议，总结经验，提高测量工作效率。
三、存在问题与不足1. 部分施工单位对测量工作重视程度不够，导致测量数据不准确。
2. 测量人员专业技能有待提高，对新技术、新方法掌握不足。
3. 测量设备更新换代速度较快，部分设备已无法满足现场测量需求。
四、改进措施与展望1. 加强施工单位对测量工作的重视，提高测量数据准确性。
2. 加强测量人员培训，提高其专业技能和综合素质。
3. 定期对测量设备进行检查、维护和更新，确保设备完好。
4. 积极学习新技术、新方法，提高测量工作效率。
5. 加强与其他部门的沟通与协作，共同推进工程顺利进行。
总之，在过去的一年里，我认真履行测量监理职责，确保了施工现场测量工作的顺利进行。
在今后的工作中，我将继续努力，不断提高自身业务水平，为我国建筑事业的发展贡献自己的力量。
测量监理细则范文
测量监理细则范文
一、背景和定义
1、背景
施工测量是施工现场的一项重要工作，由施工负责人和监理人员进行。
通过施工测量，可以对施工过程中使用的材料进行统计，并依据施工过程
中所取得的测量结果，对施工单位测量的结果进行复查、审核，确保施工
完成后，施工项目的数量、质量问题得到充分的保障。
2、定义
施工测量是施工过程中的一项重要的管理工作，主要是为了核实原有
设计或实际施工情况，以获取施工完工后的实测量数据。
施工测量是根据
测量原则、测量标准、规程及施工设计文件的要求，进行的测量结果确认，以保证满足施工设计文件规定的施工质量及数量约束条件。
二、主要监理工作内容
1、测量原则
施工测量的原则是根据施工设计文件、规定、标准等进行测量，根据
施工实际情况，确定施工单位测量的结果，并以实际测量结果为准，将其
作为该工程的施工量。
2、测量标准
依据各项施工技术标准、规范以及施工设计文件的要求，采用室外视
景测量、室外横断面测量和室内测量等方法，对施工中使用的材料进行测量，确定施工量。
3、质量检查
对施工过程中参与测量的有关人员进行质量检查，确保测量及统计结果准确可靠，符合施工设计文件的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二节第三节第四节施工测量监理一．一般要求㈠．项目监理机构应根据工程项目的规模和复杂程度，配置测量监理工程师。
编写实施性的测量监理细则，对施工过程测量工作进行控制以及检查、审核承包单位的施工测量工作质量，同时对其内业成果资料的正确性和完整性进行复核。
㈡．根据国家及铁道部颁布实施的有关规范、规则和规定〔如《新建铁路工程测量规范》（TB10101-99）〕以及建设单位制定的技术规范，检查承包单位的各项工程测量作业精度。
㈢．承包单位的测量人员必须具有相应的资格，并持证上岗。
承包单位所使用的各种测量仪器和设备应按规范要求设置并定期检定，承包单位应将仪器、设备鉴定证书和清单、测量人员上岗资格证书报监理工程师审查认可。
承包单位不得使用不符合要求的测量仪器。
㈣．监理工程师应要求承包单位开工前对图纸定线的原始资料进行复核，如发现重大问题，监理工程师应上报总监理工程师，并及时上报建设单位，协同设计单位研究解决，㈤．承包单位在施工前应提交施工测量计划，监理工程师应审核其是否满足工程需要和符合施工规范要求。
施工测量的工作内容和精度要求还应考虑结构物类型、施工方法和地形地物的复杂程度等因素，并制定相应的工作计划及实施方案。
㈥．监理工程师应对承包单位施工测量内、外业资料进行检查，对承包单位完成的各项测量内容进行审核，必要时进行抽查，在测量过程中视具体情况进行旁站，对重要部位进行独立复测。
应特别注意相邻合同段搭接处测量结果及资料是否准确，必要时应组织相邻合同标段进行搭接处的联测。
㈦．检查承包单位的各种测量记录、图表、成果资料（包括计算及验算资料）是否真实可靠、记录清楚、签署齐全、及时有效。
未经复核的资料不得允许承包单位使用。
㈧．监理工程师督促承包单位在测量工作中采取行之有效的多级复核制，良好地完成交桩复测、控制测量、施工放样测量、竣工测量以及导线网、导线点和水准点保护等工作。
㈨．建立测量报表、测量日志及测量报告制度，指令承包单位执行，并检查、督促承包单位建立完整的施工测量档案。
㈩．测量监理工作流程图如下：二．交桩复核㈠．开工前，监理工程师参加由建设单位主持的勘察设计单位向承包单位进行的现场交桩工作，并与建设单位、设计单位、承包单位一起签署交接桩文件纪要。
㈡．设计单位向承包单位交桩的范围应包括：1．平面控制导线网、点桩，交点桩、副交点桩、直线上的转点桩，圆曲线及缓和曲线的要素点桩。
2．永久水准基点及增设的临时水准基点桩。
3．大型建筑物（如桥梁、隧道等）或复杂地段的平面控制桩及设计单位提供的测算和精度评定资料。
4．控制桩的护桩。
㈢．监理工程师应检查交桩数量和精度是否达到招标文件和规范要求，签署手续是否齐全，各种数据是否齐备。
若重要桩位丢失过多，不能满足日后测量需要时，应向建设单位反映，要求勘察设计单位补测。
三．工程复测㈠．导线和水准控制网复测交桩工作完成后，承包单位应立即进行复测，监理工程师应参与交桩复测工作，检查复测人员资质、测量仪器设备、作业方法、测量资料、桩撅、贯通精度，并根据测量记录进行抽查。
交桩复测工作完成后，应督促承包单位建立施工测量控制网，向监理工程师提供完整的复测资料，并定期对控制网的桩撅复核检查。
1．控制导线网复测应从管段外至少一个导线桩起测，逐一进行测量，直至到管段外至少一个控制导线桩。
测量方法和精度应符合《新建铁路工程测量规范》TB10101-99要求。
2．水准点控制网复测应从管界外一个水准点起测，逐一进行复测，直至到管段外至少一个水准点。
其测量方法与精度应符合《新建铁路工程测量规范》TB10101-99要求。
3．相邻管段的互相搭接复测：测量监理工程师组织本监理合同段内各标段的控制导线网和水准点搭接测量，相邻监理合同段的控制导线网和水准点搭接测量应与建设单位取得联系，相互搭接一个以上控制导线桩和水准点。
4．测量监理工程师应及时审核复测记录和结果，当复测结果不满足规范要求时，应要求承包单位再次进行复测。
如果确认成果资料有误或精度不符合规定时，应及时通过建设单位转告设计单位，协调解决。
5．交桩复测工作完成后，监理工程师应督促承包单位建立施工测量加密控制导线网和加密水准点，测量方法和精度应符合《新建铁路工程测量规范》TB10101-99要求。
6．监理工程师应督促承包单位对复测后的控制导线网、水准点、加密控制导线网和加密水准点以及相应的护桩采取必要的保护措施，定期进行检查和复测。
承包单位加密引测的控制点、水准点测量成果和记录应报监理单位审核。
㈡．线路工程控制测量1．中线贯通测量在交桩复测工作完成后，根据设计文件和技术文件，测量监理工程师应督促承包单位进行中线贯通复测，对中线控制点固桩，钉设护桩。
当中线贯通复测结果与定测成果不符时，须再作复测。
如果确认成果资料有误或精度不符合规定时，则应及时通过建设单位转告设计单位，协调解决。
如偏差过大，不好调整，则应改动定测资料，组织研究修改中线方案。
如果复测与定测成果误差在下列范围内时，应采用定测成果。
控制桩复测与定测比较闭合误差规定如下：⑴．水平角（或方位角）闭合差：±25n″（DJ2型仪器）±30n″（DJ6型仪器）⑵．水平角：±30″⑶．距离：l／2000（钢卷尺）、l／3000（光电测距）⑷．转点点位横向差：直线上转点间的距离K c≤400m时，每100m不应大于5mm，当K c＞400m时，不应大于20mm。
⑸．水准高程闭合差：±10cm⑹．曲线复测，首先进行五个要素桩的角度闭合检查（精度要求同直线控制桩），然后再详细测设曲线。
中间加桩纵向闭合差为l/2000，横向闭合差为±10cm （有建筑物时为±5cm）。
中线贯通复测时，测量监理工程师应协调相邻区段进行中线贯通搭接测量。
长直线段搭接一个转点，曲线搭接一个交点，水准基平搭接一个水准点。
搭接测量记录一式三份，相邻承包单位和监理工程师各执一份。
相邻监理合同段的中线贯通搭接测量应通知建设单位协调解决。
2．水准和线路中桩高程测量⑴．施工需要增设或移设水准点时，高程应与前后水准点联测，其测量方法与精度按《新建铁路工程测量规范》TB10101-99要求办理，与相邻测段衔接时，应采用同一水准点的高程。
⑵．中桩水准测量每测1～2km应与水准点进行闭合检查。
每个中桩复测与定测的地面高程允许误差为：±10cm，超出此误差的如确认复测无误，通过监理工程师评判，可以由承包单位自行改正。
3．断面测量横断面复测应视地形情况，结合施工放线和土方体积计算的需要，合理选定横断面位置和数量（填挖零点断面必须测绘）进行测量。
测量、计算方法和精度应符合规范要求。
测量结果监理工程师应进行审核，并根据现场情况进行抽检。
4．站场复测应设基线，基线边长相对误差不应低于1/4000。
测量结果送监理工程师审核，监理工程师应进行复测。
㈢．桥涵施工复测桥梁的测量工作不仅与桥长有关，而且与桥的结构类型、施工方法、地形地物的复杂程度有关，因此监理工程师应按照不同的要求审查承包单位的仪器设备、测量方法、复测成果精度是否符合规范要求，对桥梁的平面控制网和水准点进行控制。
1．监理工程师按下列要求检查一般特大桥、大、中、小桥和涵洞的复测工作，并对测量结果进行审核。
⑴．桥梁施工前，应对桥梁的平面控制网（三角网）、水准点（跨河水准点）、线路中线等进行复测。
复测时，监理工程师应抽检。
⑵．特大桥、大桥施工水准点测设精度不应低于四等水准测量要求。
桥头两岸应各设置不少于两个水准点，中、小桥和涵洞水准测量按五等水准测量要求设置水准点。
⑶．并行线桥梁施工放样应以左线为准，先放出左线墩台位置后，再依据设计图上左右线墩台关系放出右线墩台位置。
左右线间距较大的双线桥，设计图上两桥分开设计曲线布置的，应按两桥分开放样。
⑷．测设墩台中心时，应自一端向另一端依次进行，距离方向应起、闭于桥头控制点。
也可根据地形自中间墩向两端测设。
⑸．桥跨短、跨数多的曲线桥采用偏角法测设曲线，确定墩位。
首先测出各墩位的线路中心，然后从线路中心向曲线外测量出偏心距E值定墩位中心。
桥跨长、跨数少的曲线桥，采用导线法确定墩位，偏角总闭合差的允许误差为：式中：N —桥梁总跨数。
用光电测距仪测量时，可采用长弦偏角法。
用交汇法测设桥梁墩台中心时，至少选择三个以上方向交会。
交会角及示误三角形限差应符合规定。
2．监理工程师按下列要求检查和审核复杂特大桥及重要大桥的控制测量: ⑴．控制三角网的等级和精度应按表2-1规定执行。
⑵．测得的斜距应加常数改正、气象改正、倾斜改正、投影于轨底（或墩台）高程的改正。
⑶．水平角观测测回数按表2-2规定执行。
水平角观测及计算结果不得超过表2-3规定限差。
三角形闭合差的限差应符合表2-4的规定。
⑷．用极限误差椭圆原理计算的投影于桥中线上的位移限差按±(2～3)cm 计。
⑸．水准测量等级的适用范围按表2-5规定执行。
⑹．水准测量视线长度，前后视距累积差及高度限差应符合表2-6的规定。
控制三角网等级和精度 表2-1水平角观测回数 表2-2N10±=β水平角观测限值（"）` 表2-3三角形闭合差（"）表2-4水准测量等级适用范围表2-5注:表中桥长除跨河水准测量一项系指正桥桥长外,其余均包括引桥桥长。
表2-6水准测量视线长度和高度限差（m）注：前后视距累积差系指由测段开始至每一测站的前后视距差的累积。
㈣．隧道的控制测量1．隧道施工前，监理工程师应要求承包单位做好隧道控制测量工作，以保证隧道中线和高程能按规定精度要求正确贯通，并使隧道内平、纵断面符合设计要求及隧道建筑限界的要求。
隧道测量的精度及作业要求应按《新建铁路工程测量规范》TB10101-99中隧道测量的规定执行。
2．隧道的控制测量可分为洞外控制测量、洞内控制测量，对于采用竖井开挖的隧道，还应考虑洞外和洞内的联系测量。
3．对于直线隧道长度大于1000m，曲线隧道长度大于500m，监理工程师应要求承包单位根据横向贯通精度要求进行隧道平面控制测量设计；洞外两开挖洞口（包括横洞口、斜井口）间水准路线长度大于5000m，应根据高程贯通精度要求进行隧道高程控制测量设计。
根据设计的精度要求做好隧道控制测量工作。
其贯通精度要求应满足下列各项规定：⑴．隧道内相向两施工中线在贯通面上的限差应符合表2-7的规定。
贯通误差的限差表2-7⑵．洞外、洞内控制测量误差对每个贯通面上贯通误差的影响值不应大于表2-8的规定。
洞外、洞内控制测量的贯通精度（mm）表2-8注：本表不适用于利用竖井贯通的隧道。
3．洞外控制测量⑴．隧道洞外平面控制测量无论采用何种方法施测，均应符合《新建铁路工程测量规范》TB10101-99的有关精度和作业要求。
