线切割实验
线切割实验报告
线切割实验报告线切割实验报告摘要：本实验旨在通过线切割技术对金属材料进行切割，并研究不同切割参数对切割效果的影响。
通过实验结果分析，我们得出了一些有关线切割的重要结论。
引言：线切割技术是一种常用的金属切割方法，它通过在金属表面利用高能电子束进行切割，具有高效、精确、无需机械接触等优点。
在工业生产中，线切割技术被广泛应用于金属零件的制造过程中。
本实验旨在通过线切割实验，深入了解线切割技术的原理和应用。
实验方法：1. 准备实验材料：选择一块厚度为5mm的钢板作为实验材料。
2. 设置切割参数：调整切割机的电流、速度和气体流量等参数，以获得最佳的切割效果。
3. 进行切割实验：将实验材料固定在切割机上，启动切割机，进行线切割实验。
4. 观察切割效果：观察实验材料在不同切割参数下的切割效果，记录切割深度、切割速度等数据。
实验结果与讨论：通过实验，我们观察到不同切割参数对切割效果的影响。
首先，我们发现电流对切割深度有着直接的影响。
随着电流的增加，切割深度逐渐增加，但过高的电流会导致切割过程中出现溅射现象。
其次，切割速度也对切割效果有一定影响。
较低的切割速度可以获得更好的切割质量，但会降低切割效率。
最后，气体流量的调整对切割质量有一定影响。
适当增加气体流量可以有效冷却切割区域，减少熔化区域的热影响。
结论：通过本实验，我们得出了一些关于线切割技术的重要结论。
首先，电流、切割速度和气体流量是影响线切割效果的重要参数。
其次，适当调整这些参数可以获得较好的切割质量和效率。
最后，线切割技术在金属材料的切割过程中具有广泛的应用前景。
展望：尽管线切割技术在金属切割领域已经取得了很大的进展，但仍存在一些挑战和改进空间。
未来的研究可以进一步优化切割参数，提高切割效率和质量。
同时，可以探索新的切割材料和技术，以满足不同金属材料的切割需求。
总结：通过本次线切割实验，我们深入了解了线切割技术的原理和应用。
我们通过调整切割参数，观察切割效果，得出了一些关于线切割的重要结论。
线切割训练实验报告
线切割训练实验报告引言线切割（Wire cut）是一种通过电火花放电来切割导电材料的先进加工技术。
由于其高精度、高效率和低表面粗糙度的特点，线切割在模具、航天航空等领域有广泛应用。
为了提高线切割的切割质量和减少能耗，本实验进行了线切割训练实验，并对训练结果进行分析和总结。
实验目的- 理解线切割的基本原理和机理；- 学习如何进行线切割训练；- 分析不同参数对线切割结果的影响。
实验装置和材料实验装置包括线切割机床、导电材料、电极、工作台等。
导电材料选择了硬度较高的模具钢作为切割对象。
实验步骤1. 将导电材料固定在工作台上，并将电极安装在线切割机床上；2. 根据实验设计，设置线切割的相关参数，如放电电压、放电电流、切割速度等；3. 进行线切割训练，记录切割质量和切割时间。
数据记录在进行线切割训练时，记录了不同参数下的切割质量和切割时间。
以下为部分记录数据：参数放电电压(V) 放电电流(A) 切割速度(mm/s) 切割质量切割时间(s)实验一90 2 20 优15实验二90 2 30 良12实验三100 2 30 优10实验四100 2.5 30 良11实验五90 2.5 30 差15数据分析和讨论通过对不同参数下的实验数据进行分析，得出如下结论：1. 放电电压对切割质量有较大的影响，当放电电压增加时，切割质量有所提高；2. 放电电流对切割速度和切割质量有一定的影响，适当增加放电电流能够提高切割速度，但过高的电流会导致切割质量下降；3. 切割速度对切割时间有明显的影响，增加切割速度能够缩短切割时间，但也会降低切割质量。
结论通过线切割训练实验，我们对线切割的基本原理和机理有了更深入的了解，同时也学会了如何设置和调整线切割的参数。
通过对实验数据的分析，我们发现不同参数对线切割的切割质量和切割时间有不同的影响。
在实际应用中，我们需要根据具体要求和材料的特性来选择合适的参数，以达到最佳的切割效果。
线切割作为一种高精度加工技术，在未来有着广阔的应用前景，我们应该继续深入研究和探索，不断提高线切割的精确度和效率。
线切割实验报告
线切割实验报告

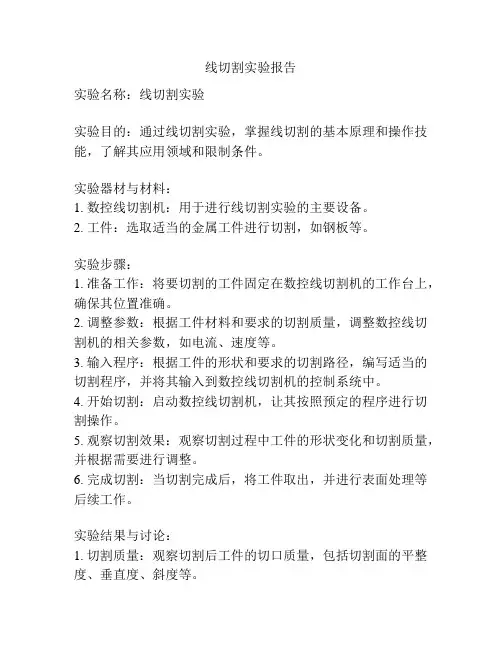

实验名称：线切割实验
实验目的：通过线切割实验，掌握线切割的基本原理和操作技能，了解其应用领域和限制条件。
实验器材与材料：
1. 数控线切割机：用于进行线切割实验的主要设备。
2. 工件：选取适当的金属工件进行切割，如钢板等。
实验步骤：
1. 准备工作：将要切割的工件固定在数控线切割机的工作台上，确保其位置准确。
2. 调整参数：根据工件材料和要求的切割质量，调整数控线切割机的相关参数，如电流、速度等。
3. 输入程序：根据工件的形状和要求的切割路径，编写适当的切割程序，并将其输入到数控线切割机的控制系统中。
4. 开始切割：启动数控线切割机，让其按照预定的程序进行切割操作。
5. 观察切割效果：观察切割过程中工件的形状变化和切割质量，并根据需要进行调整。
6. 完成切割：当切割完成后，将工件取出，并进行表面处理等后续工作。
实验结果与讨论：
1. 切割质量：观察切割后工件的切口质量，包括切割面的平整度、垂直度、斜度等。
2. 切割速度：记录切割的速度，判断其是否满足要求。
3. 功耗：记录线切割机在切割过程中的功耗，分析消耗能量的情况。
4. 应用限制：讨论线切割技术的应用领域和限制条件，如对材料的适应性、切割形状的复杂程度等。
实验结论：
通过线切割实验，掌握了线切割的基本原理和技术要点。
线切割作为一种高效、精确的切割方法，在金属加工领域具有广泛的应用。
然而，线切割的应用受到材料和形状的限制，对于较复杂的形状切割可能存在困难。
通过实验，我们进一步了解了线切割技术的优点和局限性，为今后的应用和改进提供了参考依据。
电火花线切割实验报告
电火花线切割实验报告一、实验目的：1.学习电火花线切割的工作原理；2.掌握电火花线切割的操作技巧；3.理解电火花线切割的应用领域和优势。
二、实验器材和设备：1.电火花线切割机；2.电火花线切割线；3.工件；4.相关工具和保护设备。
三、实验步骤：1.配置好电火花线切割机，确认电源接通；2.将工件固定在切割平台上，调整好切割位置；3.根据需要，设置合适的切割参数，包括电流、电火花线张力和切割速度等；4.打开电火花线切割机，调整好切割距离和切割速度；5.开始切割，注意观察切割过程并及时调整参数；6.切割完成后，关闭电火花线切割机，清理并整理好实验现场。
四、实验结果和讨论：1.通过实验观察，发现电火花线切割能够高效、精确地切割金属工件，且切割面平整光滑；2.实验中发现，电火花线切割的参数设置对切割效果有重要影响。
例如，电流过大会导致工件过热，电火花线张力过低则容易折断；3.在实验过程中，我们发现电火花线切割适用于各种形状和材质的金属工件，具有广泛的应用领域；4.实验中还了解到电火花线切割具有无接触、不受切割对象硬度限制等优点，适用于特殊材料和复杂形状的切割需求。
五、实验总结：通过这次实验，我们了解了电火花线切割的工作原理和操作技巧，也学到了一些切割参数的调整方法。
电火花线切割作为一种先进的金属加工技术，具有高效、精确、无接触的特点，适用于各种形状和材质的金属工件切割。
在实际应用中，我们需要根据具体情况合理调整切割参数，以获得最佳切割效果。
同时，我们也需要注意实验中的安全问题，将保护设备和规范操作作为重要环节。
通过这次实验，我们对电火花线切割的原理和应用有了更深入的理解，为将来的实际应用提供了一定的基础。
线切割实训报告
线切割实训报告一、实验目的学习线切割工艺知识，增强实践能力，提高综合素质，培养创新意识和创新能力、二、实验内容1、熟悉数控线切割机床的注意事项及基本操作；2、学习3B编程，编制并加工工件；3、根据图纸，绘图并加工工件；三、简述线切割机床的加工工作原理，及线切割机床加工特点，可以加工哪些形状的工件？加工原理：利用细金属丝（钼丝）作工具电极，按预定的轨迹进行加工加工特点及范围：线切割时电极丝是不断运动的，点击损耗极小，加工精度较高，尺寸精度可达0.02~0.01mm，表面粗糙度Ra可达1.6um或更小。
线切割广泛用于加工各种冲孔和落料模具、样板及各种形状复杂的型孔、直线形型孔和窄缝等。
四、简述线切割机床的构成及其完成的主要功能数控电火花线切割机床包括机床﹑脉冲电源和数控装置三大部分。
脉冲电源是电火花线切割加工的工作能源；数控装置是数控机床的核心，它接受输入装置送来的脉冲信号，经过数控装置的系统软件或逻辑电路进行编译、运算和逻辑处理后，输出各种信号和指令，控制机床的各个部分进行有序的动作。
五、简述控制机控制软件有哪几个主界面，主要完成哪些功能文件、编译、转加工、退出六、试分析各加工参数对加工可能造成的影响，对保证工作精度及尺寸公差的体会功率过大、引起加工表面粗糙度增大；若过小，则加工效率低。
应此根据工件的尺寸精度要求算出最大功率，才能使尺寸公差在合格的范围内并使效率最大七、个人创意图：八、通过此次实习，谈谈自己对数控自动编程加工及快走丝加工的一些新的理解？同时对专业如何面向于生产加工的一些新的认识？我对数控编程有了一定的掌握，了解了快走丝及慢走丝的加工原理；同时深刻地体会到理论和实践相结合的重要性。
只有通过实践，才能更加准确地掌握理论知识。
作为一个学习飞机维修的专业学生，通过此次的学习，为日后的工作打下了坚实的基础。
班级：学号：姓名：。
线切割加工实验报告
线切割加工实验报告
一、实验目的
1、了解线切割加工的基本原理和加工工艺；
2、掌握线切割加工的工艺参数和操作方法；
3、熟悉线切割加工中的安全规范和注意事项；
4、通过实验加深对线切割加工的理解，提高加工技能和安全意识。
二、实验设备
1、线切割加工设备；
2、工件：厚度为10mm、材料为钢的工件。
三、实验过程
1、准备工作
（1）确认工件具体加工尺寸和形状，并在CAD软件中进行绘制。
（2）将绘制好的CAD图纸输出至U盘，并将U盘插入线切割加工设备。
2、加工过程
（1）打开线切割加工设备电源，打开机器软件并登陆系统。
（2）插入U盘并在系统中导入工件图纸。
（3）设置参数，包括放电电压、电流、脉冲宽度、线速度等。
（4）将电极线穿过定位孔并调节高度，将工件放置在加工平台上，并将工件上方的导电液体加满。
（5）调整加工头到正确的位置，启动加工程序。
（6）加工完成后清理工件和设备以及周围的工作台面、地面等。
关闭机器电源和软件。
四、实验结果
使用线切割加工设备将钢材工件进行加工，实验结果如下：
（1）工件加工表面光滑、精度高，可以满足要求。
（2）设备运行平稳、噪音小、加工效率高。
（3）加工过程中没有发生安全事故，但加工液的使用需要注意，避免对皮肤和眼睛造成刺激和伤害。
本实验使用线切割加工设备进行工件加工，通过实验了解到线切割加工的基本原理、加工工艺、工艺参数和操作方法等，掌握了线切割加工中的安全规范和注意事项。
实验表明，线切割加工是一项高精度、高效率、安全的加工技术，在制造业中具有广泛的应用前景。
线切割实验报告
线切割实验报告线切割实验报告导言：线切割是一种常用的金属加工技术，通过电火花放电和热熔剂的作用，将金属材料切割成所需形状。
本实验旨在探究线切割技术的原理和应用，并通过实验验证其切割效果和适用范围。
一、实验目的本实验的目的是通过线切割实验，掌握线切割技术的原理和操作方法，了解其应用领域和限制，并验证其切割效果。
二、实验原理线切割是利用电火花放电和热熔剂的作用，将金属材料切割成所需形状的一种加工技术。
其原理主要包括以下几个方面：1. 电火花放电原理：线切割是利用电火花放电的高温高压作用，使金属材料局部熔化并蒸发，从而实现切割目的。
电火花放电是通过高频脉冲电流在工作液中产生的，这些脉冲电流会在工件表面产生高达数万伏特的电压，形成电火花放电，使金属材料瞬间融化。
2. 热熔剂的作用：在线切割过程中，还需要借助热熔剂的作用。
热熔剂是一种特殊的液体，能够在高温下形成保护膜，防止电火花放电时金属表面的氧化和烧蚀。
同时，热熔剂还能冷却电极和工件，保证切割过程的稳定性和效果。
三、实验步骤1. 准备工作：将待切割的金属材料固定在工作台上，并调整切割参数，如电流、脉冲频率等。
2. 开始切割：将电极放置在金属材料上，启动电源，使电极和金属表面之间形成电火花放电。
同时，热熔剂会喷洒到切割区域，形成保护膜。
3. 观察切割过程：在切割过程中，观察金属材料表面的变化，包括熔化、蒸发和切割痕迹的形成。
同时，注意观察切割速度和切割质量。
4. 结束实验：实验结束后，关闭电源，清理切割区域，检查切割结果。
四、实验结果与分析通过线切割实验，我们观察到了金属材料在电火花放电和热熔剂的作用下的切割过程。
实验结果显示，线切割技术能够实现较高精度的切割，切割质量较好。
同时，线切割还能够切割较厚的金属材料，适用范围广。
然而，线切割技术也存在一些局限性。
首先，线切割速度相对较慢，不适用于大批量生产。
其次，线切割只适用于导电材料，对于非导电材料无法切割。
电火花线切割加工实验实验指导书
电火花线切割加工实验实验指导书引言：电火花线切割是一种常用于金属材料的切割加工方法，通过电火花放电产生的高温和高能量，将材料表面局部熔化、蒸发和燃烧，以达到切割的目的。
本实验旨在通过实践操作，加深学生对电火花线切割工艺的理解，提高操作技能，掌握正确的实验流程和安全注意事项。
一、实验原理1.1 电火花线切割的基本原理电火花线切割是将电能转化为热能，通过电火花放电产生的能量瞬间使材料表面局部熔化、蒸发和燃烧，通过材料的熔化和喷腾达到切割的目的。
电火花线切割工艺通常包括以下几个步骤：电极位置设定、电极的放电间隙调整、放电时间控制、驱动系统控制和冷却系统控制。
1.2 实验装置和设备本实验使用的电火花线切割实验装置包括：电火花机、电极装置、工作台、冷却系统和控制系统。
具体实验步骤如下：二、实验步骤2.1 实验前的准备1) 确保实验室设备和操作区域的安全：a) 检查电火花机和相关设备的工作状态和使用条件，确保符合安全标准；b) 清理操作区域，确保没有杂物和易燃物；c) 穿戴必要的个人防护装备，如防护眼镜、耳塞和防护手套。
2) 准备实验所需材料：a) 要切割的金属材料（如铝合金、钢板等）；b) 适合实验需求的电极。
2.2 实验的具体步骤1) 将待切割材料固定在工作台上，调整工作台使材料平整且紧固。
2) 调整电极位置和放电间隙：a) 选择适当的电极形状和尺寸；b) 将电极装置固定在切割装置上；c) 调整电极与待切割材料的距离，一般为5-10mm。
3) 连接冷却系统：a) 确保冷却系统正常工作；b) 将冷却系统的水管连接到设备上。
4) 打开电火花机和控制系统，并设置合适的放电参数。
5) 进行切割实验：a) 选择合适的放电时间，根据材料的厚度和切割要求进行调整；b) 操作人员需要站在安全位置上，保持距离和正确的姿势；c) 按下启动按钮，开始实验；d) 实验过程中需要注意观察切割的情况，根据需要进行调整。
6) 实验结束后，关闭电火花机和控制系统，断开电源。
