SCR脱硝反应区运行规程
SCR脱硝(反应区)运行规程完整
. .Q/LHXXXX公司企业标准QJ/LH 04.40-2021 XXXXSCR脱硝〔反响区〕工艺操作规程2021-3-8发布2021-3-8实施XXXX公司发布. v .-目录1.主题容与适用围 (1)2.引用标准 (4)3.产品说明 (5)4.工艺系统及设备选型介绍 (8)5.根本化学反响方程式 (10)6.岗位职责与围 (10)7.开停车步骤及正常运行控制 (12)8.SCR脱硝系统的联锁保护 (19)9.脱硫装置常见故障、原因及处理措施 (21)10.定期工作安排 (28)11.检查与考核 (29)XXXX公司企业标准XXXXXXSCR脱硝〔反响区〕工艺操作规程QJ/LH 04.40-20211 主要容与适用围本标准规定了：XXXX公司热电分厂锅炉车间*1—*3锅炉烟气SCR脱硝〔反响区〕装置的运行、监控以及日常维护工程要求，适用于所有脱硝〔反响区〕运行人员，是指导脱硝运行人员正确运行操作的法规。
要求脱硝〔反响区〕运行人员必须熟练掌握运行调整、设备启停以及平安规程等事宜。
本标准适用于XXXXXXXXSCR脱硝〔反响区〕值班员操作工作。
2 引用标准引用依据："火电工程启动调试工作规定"建质[1996]40号；"火电工程调整试运质量检验及评定标准"DL/T5210-2021；"火力发电建立工程启动试运及验收规程"DL／T 5437-2021 ；"电力建立平安工作规程(火力发电厂局部)"DL5009.1-2002；"防止电力生产重大事故的二十五项重大要求"国电发[2000]589号；"火电机组达标投产考核标准"国电电源[2001]218号；"电力建立施工及验收技术规(锅炉机组篇)" DL/T 5047-95；"液体无水氨"GB536-88；"石油化工企业设计防火规"GB 50160；"常用危险化学品的分类及标志"GB 13690-92；设备制造厂产品说明书；3.产品说明锅炉烟气脱硝装置布置在炉外，呈露天布置。
SCR脱硝系统运行操作规程
HDQJ/1202-105-2009第一章SCR脱硝系统第一节脱硝原理及设备概况1.脱硝系统的组成1.1锅炉烟气脱硝装置布置在炉外，呈露天布置。
采用选择性催化还原（SCR）工艺烟气脱硝系统，SCR反应器布置在省煤器与空预器之间的高含尘区域。
运行方式为连续运行，系统具有很高的可靠性和可用率，不会因为该系统的故障而导致停机。
因此脱硝系统不设置烟气旁路系统。
锅炉配置2台SCR反应器，采用纯度为99. 6%的液氨做为脱硝系统的反应剂。
采用模块化设计的蜂窝式催化剂，在设计煤种、锅炉最大工况（BMCR）、处理100%烟气量条件下脱硝效率大于60%。
1.2在氨站系统，纯氨通过压缩机卸装到储罐，将液氨通过加热器进行气化，转换成气氨后通过自压送入SCR系统。
2.SCR脱硝化学原理4N0+4NH3+02—4N2+6H20 6N0+4NH3—5N2+6H:0 6N02+8NH3—7V+12H:02N02+4NH3 +0:— 3X2+66H:032009-08-10 发虫 ____________________________________________________________ 2009-08-10 些施4.脱硝系统蘇•规范—第二节脱硝系统的启动1•启动前的检查和准备SCR系统启动前的检查与准备工作除按《辅机通则》进行外还应注意下列事项：1.1常规条件检查确认1.1.1所有调节阀（用于调节NH3流量、蒸汽流量等），应开关灵活、可靠、有效;1.1.2各表计投运正常；1.1.3检查氨气、仪表空气、吹扫空气、稀释空气、生活水、吹灰蒸汽等压力正常；1.1. 4确认各自动监测装置己正常投入；1.2系统条件检查确认1.2.1确认锅炉己处于正常运行状态；1. 2. 2确认脱硝装置烟气流通正常；1.2.3确认SCR进出口NOx分析仪、Nft分析仪及氧量分析仪己投入运行；1.2.4确认机组负荷$40%;1.2.5确认脱硝反应器进口烟气温度正常（310° CWTW400。
SCR脱硝(反应区)运行规程要点复习过程
Q/LHXXXX公司企业标准QJ/LH 04.40-2016XXXXSCR脱硝（反应区）工艺操作规程2017-3-8发布2017-3-8实施XXXX公司发布目录1.主题内容与适用范围 (1)2.引用标准 (4)3.产品说明 (5)4.工艺系统及设备选型介绍 (8)5.基本化学反应方程式 (10)6.岗位职责与范围 (10)7.开停车步骤及正常运行控制 (12)8.SCR脱硝系统的联锁保护 (19)9.脱硫装置常见故障、原因及处理措施 (21)10.定期工作安排 (28)11.检查与考核 (29)XXXX公司企业标准XXXXXXSCR脱硝（反应区）工艺操作规程QJ/LH 04.40-20161 主要内容与适用范围本标准规定了：XXXX公司热电分厂锅炉车间#1—#3锅炉烟气SCR脱硝（反应区）装置的运行、监控以及日常维护项目要求，适用于所有脱硝（反应区）运行人员，是指导脱硝运行人员正确运行操作的法规。
要求脱硝（反应区）运行人员必须熟练掌握运行调整、设备启停以及安全规程等事宜。
本标准适用于XXXXXXXXSCR脱硝（反应区）值班员操作工作。
2 引用标准引用依据：《火电工程启动调试工作规定》建质[1996]40号；《火电工程调整试运质量检验及评定标准》DL/T5210-2009；《火力发电建设工程启动试运及验收规程》DL／T 5437-2009 ；《电力建设安全工作规程(火力发电厂部分)》DL5009.1-2002；《防止电力生产重大事故的二十五项重大要求》国电发[2000]589号；《火电机组达标投产考核标准》国电电源[2001]218号；《电力建设施工及验收技术规范(锅炉机组篇)》DL/T 5047-95；《液体无水氨》GB536-88；《石油化工企业设计防火规范》GB 50160；《常用危险化学品的分类及标志》GB 13690-92；设备制造厂产品说明书；3.产品说明锅炉烟气脱硝装置布置在炉外，呈露天布置。
脱硝操作规程
脱硝系统开车方案及操作规程山东XX化工设备有限公司第一章脱硝系统开车方案一.总述1.1脱硝系统是采取选择性催化还原（SCR）法来达到去除烟气中NOX的目的选择性催化还原法脱硝是目前控制NOX排放技术最有效、使用广泛的方法。
1.2 焦炉配置1台SCR脱硝反应器，设计一套氨供应系统。
2.烟道为优化烟气分布，SCR入口烟道内设置导流板，同时烟道及反应器主体设有矩形膨胀器，吸收运行产生的热膨胀差。
3.SCR反应器3.1SCR反应器由催化剂装载系统和催化剂组成，烟气进入反应器并垂直向下通反应器及催化剂。
3.2催化剂采用蜂窝式，催化剂初装为2层。
3.3催化剂系统设计合理，能防止积灰和堵塞发生，并设有密封装置，能防止烟气短路影响到脱硝性能。
二.氨/烟气混合系统4.1还原剂NH3由氨供应系统提供，在位于SCR区域的混合气中与稀释空气混合稀释至安全浓度（5％体积浓度以下），然后通过氨喷射格栅喷入SCR反应器的烟道中。
4.2氨气的喷入流量满足机组当前运行负荷条件下脱除NOx的需要量，控制系统SCR进出口NOX分析仪测量值计算NH3需要量。
4.3喷氨格栅分布在烟道中，烟道外部的管道设有手动调节阀，调节好后将阀门设置固定。
4.4氨/空气混合气体通过喷氨格栅喷入到反应器入口烟道中，与烟气充分混合后，进入SCR反应器，催化剂的运行温度范围为260~280℃，SCR最低运行温度必须高于催化剂最低运行温度限制，否则停止喷氨，停运SCR装置，完成脱硝后的净化进入余热锅炉。
4.5 SCR反应器布置在余热锅炉之前，在反应器里烟气向下流过催化剂层，随进入余热锅炉、引风机、最后进入脱硫系统。
4.6 化学反应式如下：4NO+4NH3+O2=4N2+6H2O2NO2+4NH3+O2=3N2+6H2O三.系统运行5.1 SCR启动前应具备条件（1）焦炉侧与SCR信号交换系统投入，联锁保护正确，具备投入条件；（2）烟火系统设备、系统清理干净，各系统、设备的入孔，检修孔等封闭，系统严密；（3）烟气系统及相关的热工测点安装、调校完毕、具备投入条件；（4）氨气储备系统投入，原料准备好；（5）氨气蒸发、喷射系统具备投入条件；（6）测量系统具备投入条件；（7）DCS控制、保护开车完毕，具备投入条件；（8）通道畅通，现场清洁；（9）照明投入，符合试运要求；5.2 SCR启动允许条件（须全部满足）5.2.1焦炉运行正常。

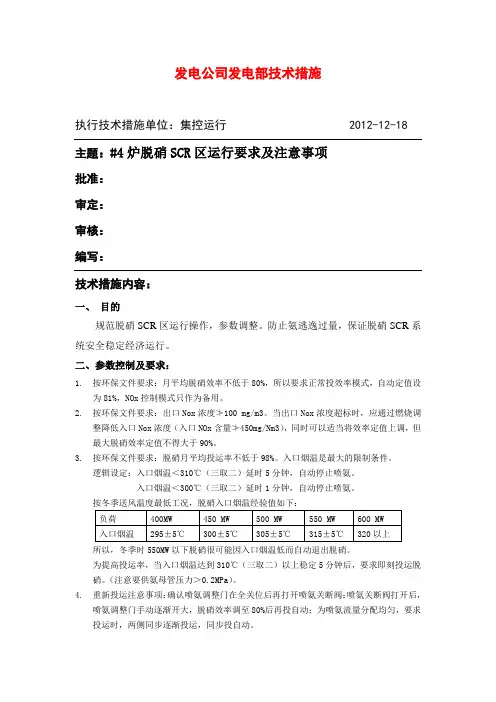

电厂锅炉脱硝SCR区运行要求及注意事项
发电公司发电部技术措施执行技术措施单位：集控运行 2012-12-18 主题：#4炉脱硝SCR区运行要求及注意事项批准：审定：审核：编写：技术措施内容：一、目的规范脱硝SCR区运行操作，参数调整。
防止氨逃逸过量，保证脱硝SCR系统安全稳定经济运行。
二、参数控制及要求：1.按环保文件要求：月平均脱硝效率不低于80%，所以要求正常投效率模式，自动定值设为81%，NOx控制模式只作为备用。
2.按环保文件要求：出口Nox浓度≯100 mg/m3。
当出口Nox浓度超标时，应通过燃烧调整降低入口Nox浓度（入口NOx含量≯450mg/Nm3），同时可以适当将效率定值上调，但最大脱硝效率定值不得大于90%。
3.按环保文件要求：脱硝月平均投运率不低于98%。
入口烟温是最大的限制条件。
逻辑设定：入口烟温＜310℃（三取二）延时5分钟，自动停止喷氨。
入口烟温＜300℃（三取二）延时1分钟，自动停止喷氨。
所以，冬季时550MW以下脱硝很可能因入口烟温低而自动退出脱硝。
为提高投运率，当入口烟温达到310℃（三取二）以上稳定5分钟后，要求即刻投运脱硝。
（注意要供氨母管压力＞0.2MPa）。
4.重新投运注意事项：确认喷氨调整门在全关位后再打开喷氨关断阀；喷氨关断阀打开后，喷氨调整门手动逐渐开大，脱硝效率调至80%后再投自动；为喷氨流量分配均匀，要求投运时，两侧同步逐渐投运，同步投自动。
5.为防止喷氨过量，投自动时，喷氨调节阀阀位设有高低限，高限为60%，低限为10%，相对应单侧喷氨流量不大于300 m3/h，稀释比≯5%，运行人员应监视单侧喷氨流量＜300 m3/h。
6.喷氨调节阀控制方式切换方法：正常直接点击切换控制模式可以在效率模式与Nox模式自由切换，但是会由于定值的偏差造成喷氨流量扰动大。
所以切换时要求，将喷氨调节阀切至手动，切换完成后，确认调节设定值与阀位实际开度一致后再投自动。
7.关于CEMS系统，CEMS系统即烟气连续监测系统，其入口CEMS校准每小时校准一次，一次8分钟；处于校准状态时入口Nox浓度保持当前测量值不变。
脱硝（SCR）系统控制说明
脱硝（SCR）系统控制说明脱硝系统控制说明一烟气系统1、SCR投入允许条件：无“SCR保护条件1”，无“锅炉吹扫”（通讯），入口烟温＞min1 ( 三取二)（每台锅炉设有2台引风机，2台SCR。
其中，A侧引风机对应A 反应器，B侧引风机对应B反应器）2、SCR保护条件1（与挡板门相关）“锅炉MFT”（硬接线），“A/B引风机跳闸”信号（硬接线），“锅炉油枪投入数量过多”（通讯），null入口烟温>max2（三取二）入口烟温<="">出口烟温>max2（三取二）出口烟温<="" （三取二）and="">SCR温升速度过快（SCR入出口温差大）（A侧引风机对应A反应器，B侧引风机对应B反应器）3 、入口挡板门开允许：SCR投入允许and 出口挡板已开关允许：旁路门已开保护关：（“SCR保护条件1”）and（旁路门已开）,or 空预器跳闸注：关于入口挡板、出口挡板、旁路挡板的说明：上部挡板、下部挡板分别有一个驱动级挡板的全开、全关指的是：上、下部挡板同时全开、全关4、出口挡板门开允许：SCR投入允许关允许：旁路门已开and 入口挡板门已关and 热一次风挡板门关保护关：（“SCR保护条件1”）and（旁路门已开）and 入口挡板门已关and 热一次风挡板门已关，延时60s5、旁路挡板门关允许：入口挡板门已开and出口挡板门已开保护开：“SCR保护条件1”入口挡板门非开入口挡板门关出口挡板门非开出口挡板门关保护关：空预器跳闸另注：旁路挡板，均为慢开、慢关，手动操作时每一次点动开、关3%-5% 6、挡板门启动步序：（1）开旁路挡板（2）关入、出口挡板SCR投入允许条件满足（3）开出口烟气挡板（4）开入口烟气挡板（5）此时手动慢关旁路挡板7、挡板门停止步序：正常停运时启动此步序（1）手动慢开旁路挡板（2）延时5s,关入口挡板（3）关出口挡板8、灰斗电动锁气器（1 、2、3、4）电动锁气器启、停允许条件：电动锁气器DCS控制电动锁气器保护停：电动锁气器故障电动锁气器启动步序：（1）启动电动锁气器1、2、3、4（2）延时，60 min（3）停止电动锁气器1、2、3、4以上步序每6小时循环一次，步序执行过程中若遇某锁气器故障，则跳过，继续执行下一步。
SCR(氨水)脱硝系统操作规程
SCR 脱硝系统操作规程1、概述氮氧化物（NOx ）是造成大气污染的主要污染源之一，我国环保政策要求，燃煤企业应严格控制NOx 的大量排放。
控制NOx 排放的技术指标可分为一次措施和二次措施两类，一次措施是通过各种技术手段降低燃烧过程中的NOx 生成量；二次措施是将已经生成的NOx 通过技术手段从烟气中脱除。
脱硝工艺以氨水作为还原剂，锅炉NOx 原始浓度按300-400mg/Nm 3设计， SCR 以氨气作为还原剂，在锅炉出口与空气预热器之间安装SCR 反应器，将炉内燃烧生成烟气中的NOx 还原为N 2 和H 2O ，降低 NOx 排放，制造还原区，从而在燃烧过程中降低NOx 生成量。
2、工艺描述选择性脱硝还原（Selective Catalytic Reduction ，SCR ）烟气脱硝技术在一定条件下以氨气为还原剂，通过催化剂催化作用将NOx 还原为N 2 和H 2O 。
还原剂氨气的来源有氨水、氨水和尿素等。
催化剂材料一般为V 2O 5-WO 3(MoO 3)/TiO 2，适合的温度范围一般在305℃～430℃。
选择性催化还原（SCR ）脱硝主要反应如下：O H N O NH NO 22236444+→++催化剂(1) O H N NH NO 223212786+→+催化剂(2) O H N NH NO NO 2232322+→++催化剂(3)为了防止烟气的飞灰在催化剂上沉积，堵塞催化剂孔道，在催化剂上安装1套声波吹灰器，清灰按定时（15-30分钟/次）清灰。
3 运行控制3.1投运前准备3.1.1检查区域氨气检漏无异常，氨水罐液位正常；检查氨水罐排气孔水密封桶水位，水位不低于2/3液位。
3.1.2检修除盐水（软化水）储罐氨除盐水是否在正常液位；3.1.3 SCR氨水加压泵系统的启动前准备3.1.4选择一台加压泵为工作泵，合上泵安全开关，复位紧停按钮，送上装置电源；3.1.5检查开启加压泵进出口隔离门，关闭进口排空门；3.1.6 检查内各流量计、压力传感器受电正常，显示无异常；3.1.7 检查内各电（气）动阀状态正确。
余热锅炉SCR脱硝操作规程
余热锅炉SCR脱硝操作规程目录1、工艺流程 (2)2、岗位职责 (2)3、安全规程 (3)4、工艺指标 (3)5、岗位操作 (4)5.1、脱硝系统启动前的检查 (4)5.2、脱硝系统整体启动步骤 (6)5.3、脱硝系统的停运 (8)6、特殊操作 (9)7、设备检修和维护保养 (9)8、设备技术资料 (11)1、工艺流程脱硝装置是利用氨水和催化剂对燃机尾气进行处理，使其达标排放的设备。
1.1、工艺流程简图 燃机尾气压缩空气氨水除盐水 催化剂2、岗位职责2.1、熟悉脱硝运行规程，对设备系统进行的异动要及时了解. 2.2、按时参加班前、班后会，做好交接班工作，及时向班长汇报现场设备系统运行情况以 及其他需要汇报的情况，协助班长做好班后会的总结。
2.3、做好当班期间的设备定期巡检工作，对现场设备的安全稳定运行负责，发现缺陷及时 汇报班长，得到班长确认后联系相关人员处理。
2.4、协助班长做好脱硝装置的启动、监视、调整、停止、事故处理、设备切换、试验 等操作；保证脱硝装置运行工作的顺利进行。
2.5、异常情况下应迅速解除对人身、设备的威胁，尽快限制事态的发展，使异常情况及时排除。
2.6、配合班长做好设备检修前的安全措施和检修后的验收工作，严格执行工作票制度。
2.7、协助班长做好设备运行日志记录，内容详实。
2.8、协助班长做好本系统需要汇集、整理的技术资料。
2.9、班长不在集控室时，对脱硝系统全面负责。
2.10、积极参加公司、部门举行的培训工作，按时完成上级领导交办的各项任务。
3、安全规程3.1、脱硝区域严禁烟火。
3.2、操作阀门及排泄阀时，需要人体安全防护用具。
3.3、必须确定所有阀门管线设备全部正常后才可以操作。
3.4、排放氨水时要远离火源或引火物，找安全处连接吸收装置排放。
3.5、如发现设备故障或氨气泄漏，立即采取紧急措施停止设备运行。
3.6、不得对氨水区域阀门进行敲击。
3.7、应定期对氨水管线及附属设备进行检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q/LHXXXX公司企业标准QJ/LH 04.40-2016XXXXSCR脱硝（反应区）工艺操作规程2017-3-8发布2017-3-8实施XXXX公司发布1 / 31目录1.主题内容与适用范围 (1)2.引用标准 (4)3.产品说明 (5)4.工艺系统及设备选型介绍 (8)5.基本化学反应方程式 (10)6.岗位职责与范围 (10)7.开停车步骤及正常运行控制 (12)8.SCR脱硝系统的联锁保护 (19)9.脱硫装置常见故障、原因及处理措施 (21)10.定期工作安排 (28)11.检查与考核 (29)XXXX公司企业标准XXXXXXSCR脱硝（反应区）工艺操作规程QJ/LH 04.40-20161 主要内容与适用范围本标准规定了：XXXX公司热电分厂锅炉车间#1—#3锅炉烟气SCR脱硝（反应区）装置的运行、监控以及日常维护项目要求，适用于所有脱硝（反应区）运行人员，是指导脱硝运行人员正确运行操作的法规。
要求脱硝（反应区）运行人员必须熟练掌握运行调整、设备启停以及安全规程等事宜。
本标准适用于XXXXXXXXSCR脱硝（反应区）值班员操作工作。
2 引用标准引用依据：《火电工程启动调试工作规定》建质[1996]40号；《火电工程调整试运质量检验及评定标准》DL/T5210-2009；《火力发电建设工程启动试运及验收规程》DL／T 5437-2009 ；《电力建设安全工作规程(火力发电厂部分)》DL5009.1-2002；《防止电力生产重大事故的二十五项重大要求》国电发[2000]589号；《火电机组达标投产考核标准》国电电源[2001]218号；《电力建设施工及验收技术规范(锅炉机组篇)》DL/T 5047-95；《液体无水氨》GB536-88；《石油化工企业设计防火规范》GB 50160；《常用危险化学品的分类及标志》GB 13690-92；设备制造厂产品说明书；3.产品说明锅炉烟气脱硝装置布置在炉外，呈露天布置。
采用选择性催化还原（SCR)工艺烟气脱硝系统，SCR反应器布置在省煤器与空预器之间的高含尘区域。
运行方式为连续运行，系统具有很高的可靠性和可用率，不会因为该系统的故障而导致停机。
因此脱硝系统不设置烟气旁路系统。
锅炉配置2层SCR 反应器，采用纯度为99. 6%的液氨做为脱硝系统的反应剂。
采用模块化设计的蜂窝式催化剂，在设计煤种、锅炉最大工况（BMCR)、处理70%—100% 烟气量条件下脱硝效率不小于85%。
氨进入反应器本体后在催化剂的催化作用下烟气中的NOx与氨进行氧化还原反应，生成N2和水烟气系统主要包括：反应器本体、烟道、膨胀节、导流板及整流器等。
来自锅炉省煤器出口的烟气，经脱硝装置导流板、整流器、喷氨格栅、整流器等设备，进入催化剂层催化反应，经过两层催化剂洗涤的烟气进入下级设备空预器和除尘器。
SCR反应器本体是SCR烟气脱硝技术中最关键的系统，指未经脱硝的烟气与NH3混合后通过安装催化剂的区域产生反应的区间。
SCR反应器本体内装有催化剂，当混合好的烟气与催化剂接触，达到脱硝的目的。
SCR反应器本体包括：配套的法兰；反应器流场优化装置；进气和排空罩；反应器罩上的隔板；整流装置；催化剂层的支撑（包括预留层）；催化剂层的密封装置；催化剂吊装和处理所需的装置；在线分析监测系统等。
催化剂层设置为三层，两用一备。
每个催化剂层布置2个蒸汽吹灰器，预留层留有接口。
脱硝还原剂氨气（本工程采用液氨蒸发工艺）被稀释风机稀释到5%浓度以下，从喷氨格栅进入烟道，通过导流板、烟气混合器使氨气与高温烟气充分混合，在经过导流板、静态整流器，使混合了氨气的高温烟气均匀的通过2层催化剂层，使烟气中的氮氧化物与氨气发生催化还原反应。
催化剂保证在不高于420℃的烟温范围内，入口NO X650mg/Nm3，设计煤种，锅炉负荷50%～100%BMCR下，在催化剂层发生催化还原反应，脱硝效率不小于85%。
按照设备功能布置不同，催化还原系统由氨/空气混合系统、喷氨系统组成。
3.1主要系统3.1.1氨/空气混合系统空气回路：为两台稀释风机，一用一备，单台风机出口通过气动阀汇集到单侧的氨/空气混合器，然后分别喷入到各侧的SCR喷射器。
在SCR-DCS控制回路设置任一侧运行的稀释风机跳闸，备用风机自动投入运行。
氨气回路：来自氨区的氨气经过操作平台上布置的气动关断阀，氨气流量调节阀，进入氨/空气混合器。
3.1.2喷氨系统氨喷射系统主要指喷氨格栅，喷氨格栅中母管的数量，布置的位置均先采用流体力学计算软件模拟，以达到最佳的NH3/NOx混合比。
本工程布置一层格栅，格栅上有喷嘴，氨/空气混合气体通过喷嘴喷入烟道内与烟气混合。
每台炉有4支喷枪，并且安装时注意喷嘴顺烟气流向安装，每台炉设一个氨/空气混合器。
3.1.3蒸汽吹灰器每台反应器每层催化剂布置2台蒸汽吹灰器，共4台。
每层催化剂的上方设置可伸缩耙式吹灰器。
预留层留有接口，使用介质为蒸汽。
3.2主要技术指标4、工艺系统及设备选型介绍氨进入反应器本体后在催化剂的催化作用下烟气中的NOx与氨进行氧化还原反应，生成N2和水烟气系统主要包括：反应器本体、烟道、膨胀节、导流板及整流器等。
来自锅炉省煤器出口的烟气，经脱硝装置导流板、整流器、喷氨格栅、整流器等设备，进入催化剂层催化反应，经过两层催化剂洗涤的烟气进入下级设备空预器和除尘器。
SCR反应器本体是SCR烟气脱硝技术中最关键的系统，指未经脱硝的烟气与NH3混合后通过安装催化剂的区域产生反应的区间。
SCR反应器本体内装有催化剂，当混合好的烟气与，达到脱硝的目的。
SCR反应器本体包括：配套的法兰；反应器流场优化装置；进气和排空罩；反应器罩上的隔板；整流装置；催化剂层的支撑（包括预留层）；催化剂层的密封装置；催化剂吊装和处理所需的装置；在线分析监测系统等。
催化剂层设置为三层，两用一备。
每个催化剂层布置2个蒸汽吹灰器，预留层留有接口。
脱硝还原剂氨气（本工程采用液氨蒸发工艺）被稀释风机稀释到5%浓度以下，从喷氨格栅进入烟道，通过导流板、烟气混合器使氨气与高温烟气充分混合，在经过导流板、静态整流器，使混合了氨气的高温烟气均匀的通过2层催化剂层，使烟气中的氮氧化物与氨气发生催化还原反应。
催化剂保证在不高于420℃的烟温范围内，入口NO X650mg/Nm3，设计煤种，锅炉负荷50%～100%BMCR下，在催化剂层发生催化还原反应，脱硝效率不小于85%。
按照设备功能布置不同，催化还原系统由氨/空气混合系统、喷氨系统组成。
主要设备规范：5.基本化学反应方程式吸收塔内主要反应如下：4N0+4NH3+02—4N2+6H206N0+4NH3—5N2+6H20 6N02+8NH3 —7N2+12H20 2N02+4NH3 +02 —3N2+66H206.岗位职责与范围6.1岗位设置6.1.1湿法脱硫主操2名6.1.2湿法脱硫副操2名6.1.3除尘、脱硝主操1名6.1.4除尘、脱硝副操1名6.1.5湿法脱硫综合楼巡检操作工2名6.1.6半干法脱硫主操1名6.1.7半干法脱硫副操1名6.1.8专职副班长1名上述岗位每班次合计定员11人，4个运行班组合计44人。
6.2岗位职责6.2.1专职副班长岗位全权负责湿法脱硫岗位运行工艺调整监控、相关设备故障以及工艺波动的处理、当班#1—#6炉除尘、脱硝相关系统设备的故障处理、#4—#6炉脱硫的运行监控以及#7炉脱硫设施运行的故障排除以及非正常运行工况的调整。
6.2.3#1—#6炉除尘、脱硝主操岗位除尘、脱硝主操岗位日后从事主要工作包括：#1—#6炉除尘器的运行监控以及相关除尘器压差的控制；气力输灰、水力输灰系统的控制；压缩空气系统的压力监控；#1—#3炉SCR脱硝系统的喷氨流量控制；混合分配器的控制；各级空预器出入口压差控制；各级吹灰器的启停控制；催化剂反应温度的控制以及蒸汽吹灰减温减压器的控制；氨逃逸监视与控制；#4—#6炉SNCR脱硝装置的流量调节控制；氨逃逸监视与控制等工作。
负责下达工艺调整指令由副操完成。
出现工艺异常的情况下，能够准确、及时分析判断故障点，并联系相关维护部门予以解决，做好协调沟通工作。
运行时出现各类问题及时汇报本班班长以及值长。
6.2.4#1—#6炉除尘、脱硝副操岗位除尘、脱硝副操岗位日后从事主要工作包括：#1—#6炉除尘器日常运行的喷吹系统故障排除操作；气力输送、水力输送装置的启停、巡检操作；#1—#6炉共计12台引风机的巡检操作；#1—#3炉SCR脱硝静态混合分配器的启停、巡检操作；#4—#6炉SNCR脱硝系统的巡检、操作等工作。
认真完成落实主操下达的操作指令，对于6台路除尘设备、气力输送设备以及SCR脱硝设备的运行状态能够及时准确的掌握。
相关设备切换以及运行详实记录于台账。
保证除尘、脱硝系统设备的安全运行。
7.开停车步骤与运行调整7.1常规启动前的检查和准备SCR系统启动前的检查与准备工作应注意下列事项:7.1.1常规条件检查确认7.1.1.1 所有调节阀（用于调节NH3流量、蒸汽流量等)，应开关灵活、可靠、有效；7.1.1.2 各表计投运正常；7.1.1.3检查氨气、仪表空气、吹扫空气、稀释空气、生活水、吹灰蒸汽等压力正常;7.1.1.4确认各自动监测装置己正常投入；7.1.2系统条件检查确认7.1.2.1确认锅炉己处于正常运行状态；7.1.2.2确认脱硝装置烟气流通正常；7.1.2.3确认SCR进出口NOx分析仪、NH3分析仪及氧量分析仪已投入运行；7.1.2.4确认机组负荷≥40%;7.1.2.5确认脱硝反应器进口烟气温度正常（310°C≤T≤400°C);7.1.2.6联系燃运值班员，锅炉SCR系统需投运，作好向SCR区供氨准备。
7.1SCR系统的常规启动在SCR投入前锅炉已经在正常稳定的运行下。
在满足了脱硝装置投入条件下，联系值长申请脱硝装置投入，在得到许可后，方可操作。
脱硝装置投入前还应把反应器的进出口压差记录下来，作为以后判断催化剂是否积灰的对比参数。
及时投入SCR的蒸汽吹灰器，防止可燃物沉积在催化剂的表面上。
在反应器正常通烟满足了脱硝装置投入后，就可以准备对注氨系统进行操作，启动氨空气混合系统、喷氨系统向原烟气注入稀释后的氨气。
7.1.1SCR系统的氨气注入7.1.1.1确认反应器喷氨格栅手动阀在打开位置，非运行人员严禁操作；7.1.1.2如果脱硝反应器入口的烟气温度满足喷氨条件，持续10min以上，则可以向系统注氨；7.1.1.3启动稀释风机，风压、流量稳定后，投入稀释风机连锁；7.1.1.4打开反应器氨气母管隔离手动阀；7.1.1.5打开氨气缓冲罐出口至SCR气动开关阀，把氨气供应至注氨流量控制阀前，同时观察反应器侧的氨气管道压力应与氨站缓冲罐压力接近（0.38-0.6MPa）；7.1.1.6再次检查确认以下条件是否全满足：脱硝反应器入口的烟气温度满足≥310℃，且持续10min以上；反应器出口的氮氧化物分析仪、氨气分析仪、氧量分析仪已经工作正常，CRT上显示数据准确；两台稀释风机正常运行，风机出口风压正常。
