电饭锅原理与维修
电饭锅原理与维修 故障
3、电路分析
电饭锅原理与维修
电源电路
电饭锅原理与维修
3、电路分析
方型电脑电饭煲，立体加热、双传感器，LED指示，煮饭，快煮，1小时粥，2小时粥，
保温。
控制电路
电饭锅原理与维修
按键与显示电路
电饭锅原理与维修
四、常见故障维修实例
电饭锅在使用过程中，常见以下几类故障：不通电、煮不熟饭或者煮糊饭、不能保温。现 用具体的实例学习这几类故障的分析与维修。
5.电饭锅指示灯不亮或者指示错误 这类故障从原理图分析可知，一方面是连接指示灯的线路不通。用万用表量连
线的通断即可查找。 二是指示灯损坏。更换相应的指示灯即可。 三是指示错误，这类故障常出现在经过维修后的电饭锅上，基本都是前维修人
员更换相关元件后接线错误引起的。只要按线路图重新连接即可排除故障。
电饭锅原理与修
例1．指示灯不亮，发热盘不发热，整机不工作。
分析：从图2-12电气原理图所示，220V交流电经保险丝和煮饭开关后加载在发热元件两 端，发热盘得电发热开始煮饭过程。同时电压经电阻R1降压后加载在煮饭灯H1两端，使 煮饭指示灯点亮，指示煮饭工作状态。本例中指示灯不亮，发热元件也不发热，故障点应 该在电源插头、电源线、保险丝等部件出现损坏所致。
电饭锅原理与维修
3、电饭锅电气图与工作原理 煮饭：220V交流电经保
险丝FU（10—51A）加在 发热器一端。220V另一路 经限温器（磁缸）加在发热 器另一端，发热器加电发热 煮饭。见键头所示。同时 220V电经限电流电阻R1加 在煮饭指示灯两端，让指示 灯发保亮温。：当饭煮熟后，限温器 （磁缸）断开，此时220V电经 过发热盘加在保温片两端，（保 温片电阻远大于发热器内阻，见 图示）维持保温。同时220V电 经限流电阻R2加在保温指示灯 H2上，指示保温状态。

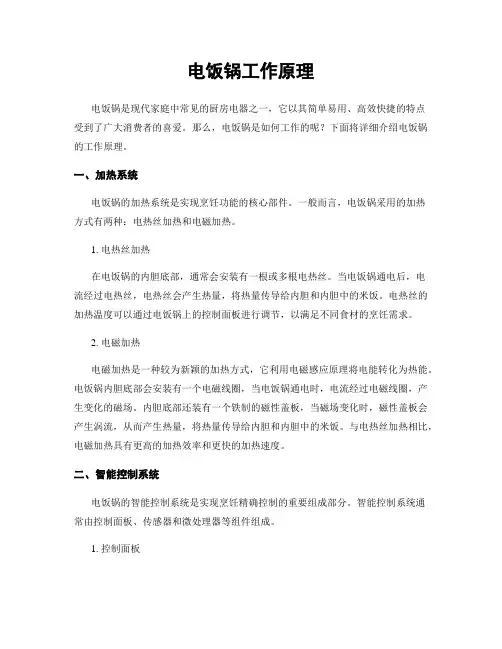

电饭锅工作原理
电饭锅工作原理电饭锅是现代家庭中常见的厨房电器之一，它以其简单易用、高效快捷的特点受到了广大消费者的喜爱。
那么，电饭锅是如何工作的呢？下面将详细介绍电饭锅的工作原理。
一、加热系统电饭锅的加热系统是实现烹饪功能的核心部件。
一般而言，电饭锅采用的加热方式有两种：电热丝加热和电磁加热。
1. 电热丝加热在电饭锅的内胆底部，通常会安装有一根或多根电热丝。
当电饭锅通电后，电流经过电热丝，电热丝会产生热量，将热量传导给内胆和内胆中的米饭。
电热丝的加热温度可以通过电饭锅上的控制面板进行调节，以满足不同食材的烹饪需求。
2. 电磁加热电磁加热是一种较为新颖的加热方式，它利用电磁感应原理将电能转化为热能。
电饭锅内胆底部会安装有一个电磁线圈，当电饭锅通电时，电流经过电磁线圈，产生变化的磁场。
内胆底部还装有一个铁制的磁性盖板，当磁场变化时，磁性盖板会产生涡流，从而产生热量，将热量传导给内胆和内胆中的米饭。
与电热丝加热相比，电磁加热具有更高的加热效率和更快的加热速度。
二、智能控制系统电饭锅的智能控制系统是实现烹饪精确控制的重要组成部分。
智能控制系统通常由控制面板、传感器和微处理器等组件组成。
1. 控制面板电饭锅的控制面板上通常配有各种按键和显示屏，用于设置烹饪时间、温度、烹饪模式等参数，并可以显示当前的烹饪状态和剩余时间等信息。
通过控制面板，用户可以轻松地控制电饭锅的工作。
2. 温度传感器电饭锅内部通常会安装有温度传感器，用于实时监测内胆中的温度。
温度传感器将检测到的温度信号传输给微处理器，以便微处理器能够根据设定的烹饪参数进行相应的控制。
3. 微处理器微处理器是电饭锅智能控制系统的核心部件，它负责接收和处理来自传感器的信号，并根据用户设置的参数进行相应的控制。
微处理器可以根据温度传感器的反馈信号，精确控制加热系统的工作状态，以保证米饭的烹饪效果。
三、保温系统电饭锅的保温系统是为了保持米饭在烹饪完成后的一段时间内保持温热状态。
电饭锅的原理与维修
图 1：磁钢限温器原理图
大学生科技协会
图 2:磁钢限温器实物图 (2)恒温器
图 3: 恒温器实物图
当饭煮熟后，磁钢限温器将电饭锅电源切断，且不能复位，想要饭熟后自
动保温，可在磁钢限温器上并联一个双金属片恒温器，它是两种热膨胀系数不同
的材料经轧制而形成的开关，如图所示。在常温状态下，双金属片处于平直状态，
随着温度的不断升高，两层热膨胀系数不同的材料发生热膨胀的长度不同，热膨
胀系数大的金属被热膨胀系数小的金属拉成弯曲状，温度越高，弯度越大，当达
到一定温度时，弯曲点带动触点分离，达到断开电源的目的。当温度下降时，双
金属片又逐渐恢复原来状态，触点再度闭合。如此反复工作，起到保温作用。通
常恒温器使电饭锅的温度维持 65℃±5℃左右。实物图如图 3 所示 。
1、故障现象：插上电源插头，电源保险丝马上熔断 原因及检修：（1）电饭锅电源插座内进水或米汤，造成短路。这种情况可以 将插座内吹干水分后继续使用。（2）电饭锅电源插座或插头由于长期使用，其表 面碳化短路。这种情况可用细砂纸将其表面碳化层磨掉，并用酒精擦干净。 2、故障现象：不能煮饭 原因及检修：（1）电源导线断路。用万用表的欧姆挡检查电源导线。（2）限 流电阻熔断。此时可用万用表的欧姆挡检查该电阻。若该电阻熔断必须用同型号 限流电阻代替，不能直接用导线代替。（3）发热管烧断。没有限流电阻的电饭锅 长时间工作，烧断发热管。此时用万用表的欧姆挡检查发热管，若断路则必须连 同发热盘一起更换。 3、故障现象：煮的饭夹生
2.电路控制
电饭锅的电气原理如图 4。从图中可以看出双金属片控制的触点 S2 和磁钢 限温器控制的触点 Sl 并联，指示灯电路和电加热器并联。S1 和 S2 并联后与电 加热器电路(包括指示灯)串联。当 S1 和 S2 全部断开，加热器不工作， S1 和 S2 中有一个或全部接通时，电热器即开始工作。当接加电源后，由于电饭锅处冷态， S2 处于闭合状态，电路接通，指示灯亮，电加热器升温。按下按键 Sl，电路继 续升温，当锅内温度高于 65℃±5℃时，S2 断开，此时只通过 Sl 接通电路。当 温度继续上升至居里点温度(103℃±2℃)时，感温磁钢控制器失磁，S1 自动断 开，指示灯熄灭，电加热器断电停止工作，电热盘的余热足以将饭焖熟。之后， 电饭锅温度逐渐下降，当温度下降至 65℃±5℃时，电饭锅进入自动保温状态，
电饭锅工作原理及维修
电饭锅工作原理及维修嘿，各位朋友，今儿咱们来聊聊咱们厨房里的好帮手——电饭锅！这玩意儿，简直就是现代生活的“煮饭小能手”，咱们得好好了解了解它的工作原理，再聊聊万一它“闹脾气”了，咱们怎么给它“看病”。
首先说说这电饭锅的工作原理吧，简单说，它就是用电发热，把米变成香喷喷的饭。
咱们打开电饭锅，按下那个圆乎乎的按钮，嘿，里面就开始热闹了。
电饭锅底部有个发热板，这家伙就像个暖宝宝，里面藏着电热线，一通电就热得跟啥似的。
发热板的正中央，有个小圆孔，里面藏了个感温软磁，这玩意儿有点意思，它在100度以下时，跟磁铁似的，能吸在一起；可一旦温度超过103度，嘿，它就翻脸不认“磁”了，不再受磁铁的吸引。
煮饭的时候，咱们按下开关，磁铁就往上顶，顶着感温软磁，这样一来，电热线就通了电，开始呼呼发热。
锅里的米和水就开始欢快地跳舞，水慢慢变少，温度也越来越高。
等温度一升到103度，感温软磁就“翻脸”了，不再受磁铁吸引，开关就“啪嗒”一下断了电，热线也就不热了。
这时候，饭就煮好了，电饭锅还会自动切换到保温模式，让饭保持在70度左右，暖洋洋的，就像咱们家的温暖一样。
但话说回来，这电饭锅也有“生病”的时候。
比如，有时候咱们插上电，保险丝就“啪”一下断了，这时候别慌，先看看是不是插座里进了水或者米汤，给它擦擦干净，吹干水分，一般就能解决问题。
如果还是不行，那可能是插座或者插头“老化了”，换个新的就行。
还有啊，有时候电饭锅煮出来的饭是夹生的，这多半是因为限温器里的永久磁环“磁力不够”了。
这时候咱们得打开电饭锅，看看磁环是不是断了或者磁力减弱了，换个新的磁环，问题就解决了。
再来说说保温的问题吧。
有时候饭煮好了，电饭锅却不保温了，这可能是因为保温开关的触点“脏了”或者“烧坏了”。
咱们可以用细砂纸轻轻打磨触点表面，让它变得干净光滑，这样电路就通了，发热管也就开始工作了。
但如果烧得太厉害，那就只能换个新的保温开关了。
总的来说啊，电饭锅这玩意儿虽然简单，但里面的学问可不少。
电饭锅原理与维修
电饭锅原理与维修电饭锅是我们日常生活中常见的厨房电器之一，它的使用方便快捷，可以帮助我们快速做出美味的米饭。
但是在长时间使用后，电饭锅也会出现一些故障，比如加热不均匀、内胆损坏等问题。
本文将为大家介绍电饭锅的工作原理和常见故障的维修方法。
首先，让我们来了解一下电饭锅的工作原理。
电饭锅的主要部件包括内胆、加热盘、控制板和外壳。
当我们插上电源并按下煮饭按钮后，控制板会接收到信号，启动加热盘加热内胆中的水。
当水温升至100摄氏度时，水开始沸腾并产生蒸汽，同时温度传感器会感知到内胆温度并控制加热盘的温度，使水保持在沸腾状态。
当米饭吸收了足够的水分后，温度传感器会感知到内胆温度上升，控制板会自动切断加热盘的电源，进入保温状态，让米饭在保温状态下变得松软可口。
然而，电饭锅在长时间使用后也会出现一些故障。
比如加热不均匀，这可能是因为加热盘受损或者加热盘与内胆接触不良。
这时，我们可以先检查加热盘是否有明显的损坏，如果有，就需要更换新的加热盘。
如果没有明显的损坏，可以将内胆取出，清洁内胆和加热盘的接触面，确保接触良好，然后重新安装内胆。
另外，电饭锅的内胆也可能出现损坏，比如出现划痕或者生锈。
这时，我们可以使用专门的不锈钢清洁剂清洁内胆，去除划痕和生锈。
如果划痕较深或者生锈严重，建议更换新的内胆。
除此之外，控制板也是电饭锅常见故障的部件之一。
如果电饭锅无法启动或者无法正常控制加热温度，可能是控制板出现故障。
这时，我们可以先检查控制板上的连接线是否松动或者接触不良，如果没有发现问题，就需要更换新的控制板。
综上所述，电饭锅是一种非常实用的厨房电器，但在使用过程中也会出现一些故障。
了解电饭锅的工作原理并掌握常见故障的维修方法，可以帮助我们更好地使用和维护电饭锅，延长其使用寿命。
希望本文所介绍的内容对大家有所帮助。
电饭锅维修
一、各功能块的基本原理流程主讲：何暖超·煮饭插上电源线，按下煮饭按钮，普通机械型电饭煲磁钢限温器组件限温器吸合，带动磁钢限温器组件杠杆，使微动开关从断开状态转到闭合状态，从而接通发热盘组件的电源，发热盘组件通电发热，由于发热盘与煲胆（内锅）充分接触，热量很快传导到煲胆（内锅），煲胆（内锅）也把相应的热量传导到米和水，使米和水受热升温至沸腾；由于水的沸腾温度是100℃，维持沸腾，这时磁钢限温器组件限温器温度达到平衡，维持沸腾一段时间后，煲胆（内锅）里的水已基本被米吸干，而且锅底部的米粒有可能连同糊精粘到锅底形成一个热隔离层，因此，煲胆（内锅）底部会以较快的速度，由100℃上升到102℃±2℃，相应磁钢限温器组件限温器温度从110℃上升到145℃左右，热敏磁块感应到相应温度，失去磁性不吸合，从而推动磁钢限温器组件连杆机构带动杠杆支架，把微动开头从闭合转为断开状态，断开发热盘组件的电源，从而实现电饭煲（锅）的自动限温；进入保温状态，焖饭10分钟后，方可食用。
·保温（双金属片）—电饭煲（锅）煮好米饭后，进入保温过程，随着时间推移，米饭的温度下降，双金属片温控器的温度随着下降，当双金属片温控器温度下降到54℃左右，双金属片恢复原形，双金属片温控器触点导通，发热盘组件通电发热，温度上升，双金属片温控器温度达到69℃左右，双金属片温控器断开，温度下降，重复上述过程，实现电饭煲（锅）的自动保温功能。
煮粥（煲汤）采用双发热管加热，通过微动开关感应水的温度实现大小功率的转换，从而实现开始大功率加热，水接近沸腾后转换为小功率加热。
电脑电饭煲·煮饭插上电源线，按启动键，电饭煲开始工作，微电脑检测主温控器的温度和上盖传感器温度，当相应温度符合工作温度范围，接通发热盘组件电源，发热盘组件上电发热。
由于发热盘组件与煲胆（内锅）充分接触，热量很快传到煲胆（内锅）上，煲胆（内锅）把相应的热量传到米和水中，米水开始加热，随着米水加热升温，水分开始蒸发，上盖传感器温度升高，当微电脑检测到煲胆（内锅）米水沸腾时，调整电饭煲的加热功率(微电脑根据一段时间温度变化情况，判断加热的米水量情况)，从而保证汤水不溢出，当沸腾一段时间后，水分蒸发和煲胆（内锅）里的水被米基本吸干，而且煲胆（内锅）底部的米粒有可能连同糊精粘到锅底形成一个热隔离层；因此，锅底温度会以较快速度上升，相应主温控器的温度也会以较快温度上升，当微电脑检测主温控器温度达到限温温度，微电脑驱动继电器断开发热盘组件电源，发热盘组件断电不发热，进入焖饭状态，焖饭结束后转入保温状态。
电饭锅原理与维修
故障二：不热，指示灯亮 原因： 电热丝烧坏 判断：用万用表欧姆档
故障三：不热，指示灯不亮 原因1： 电源线断 判断：拔下电源线，用细铜丝把插头 两只脚短路，万用表置欧姆档，表笔 碰触电源引线端 原因2： 指示灯和电热盘同时坏
故障四：煮饭生熟不均 原因： 内锅变平 电热板上有杂物
总结
电饭锅的结构 电饭锅的工作原理 电饭锅的常见故障
6.双金属片保温控制器
电饭锅的保温是由双金属片恒温器（又称 保温器、恒温器）来完成的，其结构见图2-4。
二、电饭锅的工作原理
2
3
自动保温电饭锅的控制电路如图2-5所示。
70oc
பைடு நூலகம்
103oc
小结
零部件 电热板 发热提供热能 磁钢限温器 双金属片保温控制器 煮饭自动断电装置 温度≥103oc断开 自动保温 温度≥70oc 断开 温度＜70oc复位 功能
电饭锅原理与维修
一、电饭锅的结构特点
自动保温电饭锅 主要由外壳、锅盖、 内锅（内胆）、电热 板、限温器和恒温器 等构成，见图2-1。
1.外壳 2.锅盖 3. 内胆 4.电热板
电热板又称发热板，电热盘等，其中电热 管式电热板的结构如图2-2所示。
5.磁钢限温器
磁钢限温器又 称磁性限温器，它 是煮饭自动断电装 置，一般由软磁铁 （感温磁钢）、硬 磁铁（永磁体）、 起跳弹簧、杠杆和 开关按钮等组成， 见图2-3。
作业：分析电饭锅不保温的原因
三、电饭锅的常见故障
故障一：煮焦饭 判断方法：
插上电源，放上内锅，观察感温磁钢限温器跳 掣后指示灯还亮不亮，亮说明保温开关失效，不亮 说明磁钢限温器太迟动作。
①磁钢限温器失效：a、弹簧无力 c、感温面脏污 b、开关活动部分被卡 d、开关触点烧结 ②温控开关失效： a、触点烧结 b、温度调过高
电饭锅的工作原理
电饭锅的工作原理电饭锅是一种常见的家用电器，主要用于煮饭和蒸煮食物。
它的工作原理是通过电热加热元件将电能转化为热能，使内部的水分蒸发产生蒸汽，从而加热食物。
一、加热元件电饭锅的加热元件通常采用电热盘或电热管。
电热盘是一种平底的金属盘，通过电流通过盘内的电阻丝产生热能。
电热管是一种管状的金属元件，内部充满了电阻丝，当电流通过时，电阻丝发热。
这些加热元件均匀分布在电饭锅的底部，确保食物受热均匀。
二、温度控制电饭锅通常配备了温度控制装置，用于控制加热元件的温度，以保证食物煮熟后不会过热或糊底。
温度控制装置通常包括温度传感器和控制电路。
温度传感器可以测量锅内的温度变化，并将信号传输给控制电路。
控制电路根据设定的温度范围，控制加热元件的工作时间和功率，以达到所需的烹饪效果。
三、水分蒸发电饭锅内部有一个蒸汽孔，用于排放蒸汽。
当加热元件加热时，锅内的水分开始蒸发，产生大量的蒸汽。
蒸汽通过蒸汽孔排出，同时锅内的温度也会随之上升。
蒸汽孔通常配有一个盖子，可以根据需要控制蒸汽的排放量，以调节锅内的压力和温度。
四、保温功能电饭锅通常还具有保温功能，可以在煮熟食物后将其保持在适宜的温度，以防止食物变凉。
保温功能通过保温盖和保温装置实现。
保温盖可以有效地阻止热量的散失，保持锅内的温度。
保温装置通过控制加热元件的工作时间和功率，以保持锅内的温度在适宜的范围内。
五、安全保护为了保证使用电饭锅的安全性，电饭锅通常配备了多种安全保护装置。
例如，过热保护装置可以在温度超过设定范围时自动断电，以防止火灾和其他安全事故的发生。
超时保护装置可以在烹饪时间超过设定时间后自动断电，以防止食物过煮。
此外，电饭锅还配备了防干烧保护装置，当锅内水分不足时，会自动停止加热，以防止加热元件损坏。
综上所述，电饭锅的工作原理是通过加热元件将电能转化为热能，产生蒸汽加热食物。
温度控制装置、蒸汽孔、保温功能和安全保护装置等配件确保了电饭锅的安全和高效运行。
它的简单操作和方便性使其成为现代家庭中不可或缺的厨房电器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电饭锅原理与维修
四、智能电饭锅原理
1、智能电饭锅的原理与框图 机械电饭煲虽然价格方面体现它的优势之外，其他方面就很难满足人们对现代
生活高品质的需一眼看出当前工作状态，让您更安心，各种烹调过程全部 由电脑自动控制，并且大多的智能电饭煲采用太空“黑晶”内胆，超硬耐磨，恒 久美观，所有的这些特点符合现代人的省时、省力、耐用的观念。
电饭锅原理与维修
2、一种是采用微电脑模糊控制技术的自动电饭煲
三、普通机械控制电饭煲结构与工作原理
1、普通电饭锅结构
发热盘面板 煮饭指示灯 机械按钮开关 保温指示灯 温控器
电饭锅原理与维修
2、电饭锅内部结构图 电源插座
保温片 保险丝 温控器 机械开关
电饭锅原理与维修
3、电饭锅电气图与工作原理 煮饭：220V交流电经保
险丝FU（10—51A）加在 发热器一端。220V另一路 经限温器（磁缸）加在发热 器另一端，发热器加电发热 煮饭。见键头所示。同时 220V电经限电流电阻R1加 在煮饭指示灯两端，让指示 灯发保亮温。：当饭煮熟后，限温器 （磁缸）断开，此时220V电经 过发热盘加在保温片两端，（保 温片电阻远大于发热器内阻，见 图示）维持保温。同时220V电 经限流电阻R2加在保温指示灯 H2上，指示保温状态。
智能电饭煲主要由电源部分和控制电路组成。 主控电路与热敏电阻形成反馈回路。 主控电路实现两种功能 一是采集热敏电阻反馈回来的温度值。 二是依据用户选用的工作方式，对继电器的工作方式的改变来对电热盘加热 的控制。
电饭锅原理与维修
2、原理框图
控制方法大至为：当电热盘温度达到当前的要求后，继电器的开关打开，以 切断电热盘的电源，当下降到一定的温度范围后通电加热，闭合继电器，以使电 热盘始终保持在适合的温度范围以内。
五、电饭锅的保养 电饭锅保养不当会缩短其寿命。为行长使用，在使用和保
养上应注意以下几点： 1：使用后，内锅经洗涤后外表的水必须擦干后再放入电饭锅内。
2：内锅底部应避免碰撞变形，否则会因为与发热盘吻合不好而 煮夹生饭。 3：发热盘与内锅间必须保持清洁，否则会影响发热效率甚至损 坏发热盘。 4：发热盘与外壳切忌浸水，只能在断电后用潮湿的抹布擦洗。
3、电路分析
电饭锅原理与维修
电源电路
电饭锅原理与维修
3、电路分析
方型电脑电饭煲，立体加热、双传感器，LED指示，煮饭，快煮，1小时粥，2小时粥，
保温。
控制电路
电饭锅原理与维修
按键与显示电路
电饭锅原理与维修
四、常见故障维修实例
电饭锅在使用过程中，常见以下几类故障：不通电、煮不熟饭或者煮糊饭、不能保温。现 用具体的实例学习这几类故障的分析与维修。
电饭锅原理与维修
3.煮不熟饭或者煮糊饭 A：此故障多因限温器（磁缸）因为失去磁性而造成的。电饭锅出现此类故
障我们只要把限温器换掉即可。 B：此类故障还有一个原因就是煮饭开关或者保温开关的触点烧蚀而使触点
接触不良，这种情况通过观察很容易找到故障点
4、电饭锅不保温 原因及检修：此故障可能是保温开关的常闭触点表面脏污或烧蚀，使其触 点接触电阻过大，造成触点闭合而电路不通，发热管不发热，电饭煲不能 保温。此时可用细砂纸将触点表面清理干净后，镀上一层锡。若仍不保温 可更换保温开关。
维修过程：拆开电饭锅，按下煮饭开关后，用万用表交流档测量发热盘两端没有220V交 流电，顺着线路检查，发现机械开关（见图2-17示）貌似接通，但用万用表通断档测量却 不通，仔细观察，发现是机械开关触点因经常通断大电流而烧蚀，因而其虽然闭合，但却 不能接通电路。用细纱布仔细打磨触点，直到接通电路为止。经这样处理后，整机恢复正 常。
电饭锅原理与维修
例2.只有保温指示灯亮，按下煮饭按键煮饭灯不亮，不能煮饭 分析：从图2-12电气原理图可知。保温灯亮，说明电源已经进入电饭锅内部，并且保险丝 也是正常的。当按下煮饭按键时，煮饭灯不亮，发热盘也不能发热，说明220V交流电没 有加载到发热盘两端，从原理图可知应该是按键开关没有接通所致。
5.电饭锅指示灯不亮或者指示错误 这类故障从原理图分析可知，一方面是连接指示灯的线路不通。用万用表量连
线的通断即可查找。 二是指示灯损坏。更换相应的指示灯即可。 三是指示错误，这类故障常出现在经过维修后的电饭锅上，基本都是前维修人
员更换相关元件后接线错误引起的。只要按线路图重新连接即可排除故障。
电饭锅原理与维修
5：不宜用电饭锅煮酸、碱类食物。
6：使用时应先将蒸煮食物放入锅内再通电，反之应断电后再取 出食物，以避免触电。 7：电饭锅功率较大，忌与其它小功率如台灯之类的共用一插线板。
例1．指示灯不亮，发热盘不发热，整机不工作。
分析：从图2-12电气原理图所示，220V交流电经保险丝和煮饭开关后加载在发热元件两 端，发热盘得电发热开始煮饭过程。同时电压经电阻R1降压后加载在煮饭灯H1两端，使 煮饭指示灯点亮，指示煮饭工作状态。本例中指示灯不亮，发热元件也不发热，故障点应 该在电源插头、电源线、保险丝等部件出现损坏所致。
