电饭煲控制电路及工作原理
电饭煲控制电路及工作原理
不同控制方式的电饭煲其功能均是实现炊饭功能，为了更深入了解电饭煲整机控制过程，下面以典型电饭煲的控制关系为例对其进行介绍。
下图所示为典型微电脑式电饭煲的简单控制示意图。
1、电饭煲的加热过程
当微电脑式电饭煲开始工作时，交流220V市电经直流稳压电路后输出直流电压为控制电路供电。
操作电路主要是为微电脑提供人工指令。
控制部分的微处理器输出驱动信号使继电器接通，交流220V电压经继电器的触点为加热盘供电，微电脑式电饭煲开始加热，如下图所示。
2、电饭煲的保温过程
微电脑式电饭煲在加热过程中，锅底内限温器中的热敏电阻不断将温度信号传送给控制部分的微处理器，当锅底内没有水时，温度超过100°C，此时控制电路的微处理器输出“饭熟”的信号，继电器断电并释放开关触点，电饭煲停止加热；
同时微处理器输出驱动信号驱动双向晶闸管导通，交流220V经双向晶闸管将电压加到保温加热器和加热盘上，此时，保温加热器与加热盘串联，其电阻值较大，流过的电流很小，产生的热量只能维持保温功能，微电脑式电饭煲进入保温过程，如下图所示。
3、机械式电饭煲工作过程
在机械式电饭煲中，当电饭煲完成加热工作后，主要由限温器进行控制。
如下图所示，电饭煲工作时，是由交流220V电压经电源开关加到加热盘上，加热盘发热，开始对内锅进行炊饭，同时电饭煲中的加热指示灯亮。
当饭煮好的时候，电饭煲内便含有一定的热量。
这时候，温度会一直停留在沸点，直至水分蒸发后，电饭煲里的温度便会再次上升。
当温度上升超过100°C后，磁钢限温器内的感温磁钢失去磁性，释放永磁体，永磁体通过杠杆使炊饭开关断开。
电饭锅的工作原理

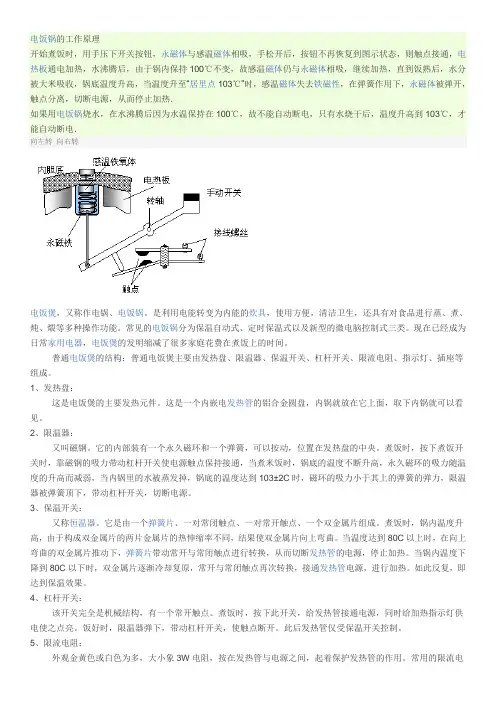

电饭锅的工作原理开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态，则触点接通，电热板通电加热，水沸腾后，由于锅内保持100℃不变，故感温磁体仍与永磁体相吸，继续加热，直到饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103℃”时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．如果用电饭锅烧水，在水沸腾后因为水温保持在100℃，故不能自动断电，只有水烧干后，温度升高到103℃，才能自动断电．向左转|向右转电饭煲，又称作电锅、电饭锅。
是利用电能转变为内能的炊具，使用方便，清洁卫生，还具有对食品进行蒸、煮、炖、煨等多种操作功能。
常见的电饭锅分为保温自动式、定时保温式以及新型的微电脑控制式三类。
现在已经成为日常家用电器，电饭煲的发明缩减了很多家庭花费在煮饭上的时间。
普通电饭煲的结构：普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。
1、发热盘：这是电饭煲的主要发热元件。
这是一个内嵌电发热管的铝合金圆盘，内锅就放在它上面，取下内锅就可以看见。
2、限温器：又叫磁钢。
它的内部装有一个永久磁环和一个弹簧，可以按动，位置在发热盘的中央。
煮饭时，按下煮饭开关时，靠磁钢的吸力带动杠杆开关使电源触点保持接通，当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103±2C时，磁环的吸力小于其上的弹簧的弹力，限温器被弹簧顶下，带动杠杆开关，切断电源。
3、保温开关：又称恒温器。
它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。
煮饭时，锅内温度升高，由于构成双金属片的两片金属片的热伸缩率不同，结果使双金属片向上弯曲。
当温度达到80C以上时，在向上弯曲的双金属片推动下，弹簧片带动常开与常闭触点进行转换，从而切断发热管的电源，停止加热。
当锅内温度下降到80C以下时，双金属片逐渐冷却复原，常开与常闭触点再次转换，接通发热管电源，进行加热。
电饭煲结构原理图解
电饭煲结构原理图解
电饭煲是一种常见的家用电器，其结构原理图解如下：
1. 外壳：电饭煲的外壳通常由塑料或金属材料制成，用来保护内部电路和装置，并且提供一个支撑框架。
2. 内胆：电饭煲的内胆通常由不粘涂层的铝合金或不锈钢制成。
内胆中有一个加热元件（发热管），用于加热水和米饭。
3. 加热元件：加热元件是电饭煲的核心部件之一，通常由一根或多根发热管组成。
当电饭煲通电后，电流通过发热管，将电能转化为热能，从而加热内胆中的水和米饭。
4. 温控器：温控器用于控制电饭煲的加热温度。
当温度达到设定值时，温控器会自动切断或调节电源，以维持恒定的加热温度，防止过热或过冷。
5. 定时器：定时器用于设定烹饪时间，在设定的时间到达后，电饭煲会自动停止加热，以免米饭过煮。
6. 控制面板：控制面板位于电饭煲的外壳上，用于设定加热温度、烹饪时间等参数，并显示相应的状态和操作信息。
7. 密封圈：电饭煲的内胆和外壳之间有一个密封圈，用来防止蒸汽和水从内胆外溢，保持内部压力从而提高加热效率。
8. 出水孔：电饭煲内胆底部有一个出水孔，用于排放多余的水
分，以保持米饭的湿度和口感。
9. 排气孔：电饭煲的外壳上通常有一个或多个排气孔，用于排放蒸汽和热气，以保持内部压力平衡，并避免内部过热。
通过以上结构和原理，电饭煲可以实现将水和米饭加热到恒定的温度，然后根据设定的时间自动停止加热，从而做出美味的熟饭。
电饭煲工作原理及结构
电饭锅的构造与工作原理2010-02-09 11:57电饭锅可分为自动保温式电饭锅、定时保温式电饭锅、压力电饭锅等三种。
各类电饭锅的常见规格和工作能力见表1。
(一)自动保温式电饭锅图1是一种双层自动保温式电饭锅的结构图，主要由锅盖、外壳、内胆、开关、发热板和温度控制装置组成。
下面介绍它的主要部件：1．内胆内胆系采用纯铝板拉伸成型，底部加工呈球面状，使与发热板很好吻合，以提高热效率。
胆的内壁上有刻度，可指示出放米量和放水量。
内胆的边向外翻口，既可增加强度，又可使溢出的饭水流到壳外，以防损坏内部电器零件。
2．外壳外壳是用冷轧薄钢板拉伸成型，外面喷涂装饰性漆层。
外壳与内胆之间有一层空气间隔，起保温作用，同时可以安装开关、发热板和温度控制装置。
3．锅盖有的锅盖中央部位嵌有一块玻璃，能观察烹饪情况；有的装有压紧锅盖用的手柄，兼具便携作用。
4．发热板发热板是将环形金属管状电热元件铸造在铝合金体中，再经加工而成，它具有较好的热传导性能和较大的机械强度，板面形状要求与锅底相吻合，在其中心处装有磁性温度控制元件，如图2所示。
5．温度控制装置电饭锅所以能够自动断电和保温，是因为它内部装有磁钢限温器和热双金属片恒温器两个自动装置。
磁钢限温器的动作原理，见图3。
它是利用感温磁钢(软磁体)的磁性随温度的高低而变化的特性来设计的。
当低温时，感温磁钢是顺磁性物质，具有磁性；当温度升到某一界限时，感温磁钢变成逆磁性物质，因而失去磁性。
这个温度界限，叫做居里点。
通常，居里点的温度略高于103℃。
在饭煮熟前，锅内有水，所以电饭锅的内胆温度不会超过100℃，感温磁钢仍然具有磁性。
当饭熟后，内胆没有水，温度便会上升超过100℃。
此时，紧贴于内胆底面的感温磁钢温度，也随之上升到居里点而失去磁性。
这样，永磁体在重力或弹簧弹力的作用下，使感温磁钢不能继续吸住它而跌落。
下跌时，永磁体通过连杆作用把触点分离，于是电饭锅断电，表明米饭已经煮熟。
热双金属片恒温器的动作原理，见图4。
电饭煲工作原理文字解释
电饭煲工作原理文字解释
电饭煲是一种家用厨房设备，用于煮饭。
电饭煲的工作原理是利用电能将水加热到沸点，并且通过控制加热时间和温度来将米饭煮熟。
当电饭煲接通电源后，电流会通过电饭煲内部的加热元件，如加热线圈或加热板。
加热元件产生的热量传导到内锅内壁，使内锅升温。
同时，在内锅底部有一个温度传感器，能够感知到内锅的温度。
温度传感器会将内锅的温度信息传递给电饭煲内部的控制装置。
根据设定好的烹饪模式，控制装置会根据内锅温度的变化和预设的时间段来自动调整加热元件的工作状态。
当内锅温度低于设定的加热温度时，控制装置会让加热元件工作，将内锅内的水加热至沸腾状态。
当内锅温度达到设定的加热温度后，控制装置会将加热元件停止工作，以保持内锅的温度稳定。
这个循环的过程将根据设定的加热时间进行重复，直到设定的时间到达。
一旦时间到达，控制装置会断开电源，停止加热元件的工作。
此时，米饭已经被煮熟，并且电饭煲会自动进入保温模式，以保持米饭的温度在一定范围内。
通过这种工作原理，电饭煲能够在短时间内将米饭煮熟，既方便又节省时间。
同时，由于设有保温功能，米饭可以保持适宜的温度，使其始终保持口感和食用安全。
