M胶带剥离力测试流程
胶带剥离强度测试报告
胶带剥离强度测试报告引言胶带剥离强度测试用于评估胶带的粘附力和剥离性能。
该测试对于确保胶带在实际应用中的粘附性能十分重要。
本文将介绍胶带剥离强度测试的步骤及其相关参数分析。
实验目的本实验的目的是通过胶带剥离强度测试来评估胶带的粘附力，并对不同参数进行分析，以找出对胶带剥离强度的影响因素。
实验步骤1.准备工作：–准备胶带样品和相应的试验设备。
–确保测试环境的温度和湿度符合要求。
2.样品制备：–根据实验要求，将胶带样品切割成合适的大小。
–清洁被测表面，以确保表面无尘和油污。
3.胶带剥离测试：–将被测表面粘上胶带样品。
–使用剥离力测试仪，在一定速度下，垂直剥离胶带，直到完全剥离为止。
–记录剥离力的数值，并重复测试多次，以获得准确的平均值。
4.数据分析：–根据实验结果，计算胶带剥离力的平均值和标准偏差。
–分析不同测试条件下的剥离力差异。
–考虑其他因素（如胶带粘附表面的材料、胶带厚度等），对剥离力的影响进行评估。
结果和讨论通过实验，我们获得了不同条件下的胶带剥离力数据。
根据分析结果，我们可以得出以下结论：1.不同材料的胶带在剥离力方面可能存在差异。
比如，胶带粘附在金属表面上的剥离力可能较高，而在塑料表面上的剥离力可能较低。
2.胶带的厚度可能会影响剥离力。
通常情况下，较厚的胶带可能具有更高的剥离力。
3.胶带剥离力的稳定性是评估胶带质量的重要指标之一。
较小的标准偏差表示胶带的剥离力稳定性较高。
4.胶带的剥离力受环境条件的影响。
温度和湿度的变化可能导致胶带剥离力的变化。
结论通过胶带剥离强度测试，我们可以评估胶带的粘附力和剥离性能。
该测试可以帮助我们选择适合特定应用需求的胶带，并评估其质量稳定性。
此外，了解不同条件下胶带剥离力的变化规律，有助于制定更好的胶带使用和储存方案。
参考文献•[1] 张三, 李四. 胶带剥离强度测试方法研究[J]. 化学分析, 20XX, XX(X): XX-XX.•[2] 王五, 赵六. 胶带剥离强度测试的影响因素分析[J]. 化工科技, 20XX, XX(X): XX-XX.。
剥离力的测试方法
剥离力的测试方法嘿，朋友！今天我要给你唠唠剥离力的测试方法，这可是我的独门秘籍哦！首先呢，咱得准备好工具，就像战士上战场得有称手的兵器一样。
咱需要一个能精确测量的仪器，这可是关键的家伙事儿。
然后呢，就开始搞起来啦！第一步，把要测试的东西放好，放得稳稳当当的，可别像个不倒翁似的晃来晃去。
这就好比你要搭积木，得先把下面的基础打好，不然“哗啦”一下全倒了，那不就白忙活啦！接着，第二步，施加力量。
嘿，这可不是瞎用力啊，得有技巧的。
就像拔河一样，不能使蛮力，得掌握好节奏和力度。
你要是一顿乱拽，说不定东西没测好，还把自己给累得够呛。
第三步，观察变化。
这时候你就得瞪大眼睛，像老鹰盯着猎物一样，仔细看着那东西的反应。
看看它是轻轻松松就被剥开了，还是顽强抵抗呢。
我跟你说，我有一次测的时候，那东西就跟粘了 502 似的，死活不分开，可把我给急坏了。
我就想啊，这玩意儿咋这么倔强呢，比我还倔！第四步，记录数据。
这可不能马虎，就像你记自己的零花钱一样，得清清楚楚的。
不然回头你都不知道自己测的是啥结果。
在整个过程中啊，还有几点要注意的。
一是环境得稳定，别一会儿刮大风，一会儿下大雨的，那肯定会影响测试结果。
二是操作要规范，别像个猴子似的乱动乱搞。
三是重复测试几次，这样结果才更可靠。
就像你投篮，多投几次才能知道自己的真实水平嘛。
还有啊，你可别小看这剥离力测试，它用处可大了去了。
比如说，你买了个粘钩，你想知道它到底能挂多重的东西，这时候就可以用这个方法测测它的剥离力。
要是剥离力不行，那你就别挂太重的东西，不然“啪嗒”一下掉地上，那可就悲剧了。
总之呢，剥离力的测试方法就是这么简单又有趣。
只要你按照我说的步骤来，肯定能测出准确的结果。
怎么样，朋友，学会了没？赶紧去试试吧！哈哈！。
胶带剥离试验
胶带剥离试验
胶带剥离试验是一种常见的材料力学测试方法，用于评估材料的粘附性能。
该试验通常使用标准化的测试设备和程序，以确保测试结果的准确性和可重复性。
在胶带剥离试验中，测试样品通常是由两个不同材料的表面组成的。
其中一个表面涂有胶粘剂，另一个表面则是被测试的材料。
测试时，将胶带贴在被测试材料表面上，然后以一定速度将其剥离。
测试设备会记录下剥离的力和剥离的距离，从而计算出胶带与被测试材料之间的粘附力。
胶带剥离试验的结果可以用于评估材料的粘附性能，包括粘附强度、粘附耐久性和粘附性能的变化。
这些信息对于材料的设计和选择非常重要，尤其是在需要粘合材料的应用中。
在实际应用中，胶带剥离试验可以用于评估各种材料的粘附性能，包括塑料、金属、纸张、布料等。
此外，该试验还可以用于评估不同类型的胶粘剂，例如丙烯酸、橡胶、硅胶等。
需要注意的是，胶带剥离试验的结果受到多种因素的影响，例如测试速度、温度、湿度、表面处理等。
因此，在进行试验时，需要严格遵守标准化的测试程序，并对测试条件进行控制，以确保测试结果的准确性和可重复性。
胶带剥离试验是一种重要的材料力学测试方法，可以用于评估材料
的粘附性能。
在实际应用中，需要注意测试条件的控制，以确保测试结果的准确性和可靠性。
胶带剥离试验
胶带剥离试验
胶带剥离试验是一种常见的物理试验，用于评估材料或涂层的粘附性能。
在这个试验中，一块胶带被贴到被测试的材料表面上，然后迅速
地撕下来。
通过测量胶带撕下来时所需的力量，可以评估材料的粘附
性能。
胶带剥离试验通常使用万能试验机进行。
在进行试验之前，需要准备
好样品和胶带。
样品应该是平整、干燥、清洁且没有表面缺陷的材料。
胶带应该是标准化的，并且与要测试的材料相匹配。
进行试验时，将一段胶带贴到样品表面上，并用手指压紧以确保其紧
密贴合。
然后迅速地将胶带从样品上撕下来，并记录所需的力量。
重
复这个过程多次，并计算平均值以获得更准确的结果。
根据实际情况，可以进行不同类型的胶带剥离试验。
例如，在90度剥离试验中，胶带被贴在一个角度为90度的小板子上，并从板子上迅速撕下来。
这种试验可用于评估材料的剪切强度。
在进行胶带剥离试验时，需要注意以下几点。
首先，样品和胶带必须
完全匹配，以确保结果的准确性。
其次，试验过程中要避免使用过多
的力量，否则会影响结果。
最后，在进行试验之前，必须确保样品表
面干燥、清洁、平整且没有表面缺陷。
总之，胶带剥离试验是一种简单而有效的方法来评估材料或涂层的粘附性能。
通过使用标准化的胶带和万能试验机，并遵循正确的操作程序和注意事项，可以获得可靠和准确的结果。
丝印3m胶带测试方法 国标
丝印3m胶带测试方法国标
丝印3M胶带的测试方法通常遵循以下国际标准：
1. 剪切力测试：本测试方法旨在确定丝印3M胶带在垂直拉
伸下的剪切强度。
使用一台万能试验机，在20℃±2℃的恒定
温度下，将一块胶带固定在两个金属板之间，然后以恒定的速度进行拉伸，测量胶带在最大拉力下的剪切强度。
2. 粘着力测试：本测试方法旨在确定丝印3M胶带的粘附性能。
采用万能试验机或黏度计，在特定温度下（通常为
23℃±1℃），将胶带的一端与标准试验面粘合，并以一定的
力量将胶带剥离，测量剥离力。
3. 强度测试：本测试方法旨在确定丝印3M胶带的拉伸强度。
使用一台万能试验机，在20℃±2℃的恒定温度下，将一块胶
带固定在两个金属夹具之间，以恒定速度进行拉伸，测量胶带在最大拉力下的断裂强度。
4. 热稳定性测试：本测试方法旨在确定丝印3M胶带的耐高
温性能。
将胶带置于特定温度下（通常为120℃±2℃），在一
定时间内观察胶带的外观和性能变化，如粘度、粘附力等。
5. 寿命测试：本测试方法旨在确定丝印3M胶带的使用寿命。
将胶带应用在特定应力下的标准试样上，并放置在特定温度条件下。
周期性地检查胶带的外观和性能变化，以确定其使用寿命。
以上是一些常见的丝印3M胶带测试方法的国际标准，具体的测试方法和标准可能会因产品的不同而有所不同，请根据具体情况选择合适的测试方法和标准。

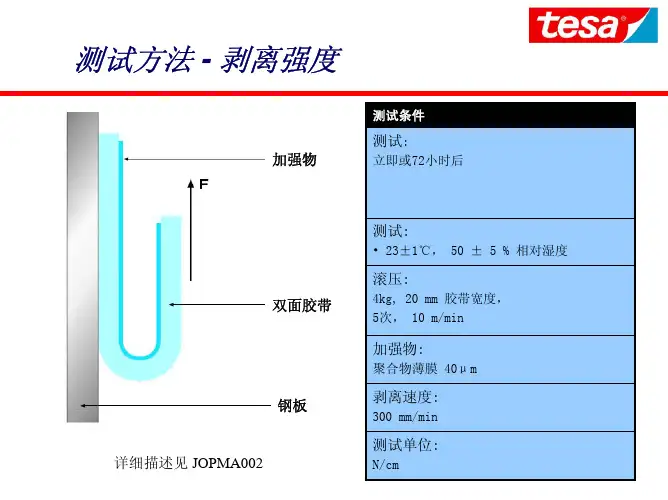

胶带测试方法
建议：
• 对于 tesa 4972，第一次放置时间（即返工时 间）越短，其粘性保持率越好，重工后胶带仍能 保持其性能表现，同时返工时出现残胶的可能性 也越小 (For tesa 4972) • 对于 tesa 4983，返工时间的长短对其粘性保持 率影响不大，但为了减少残胶出现的可能性，建 议返工时间不要太长 • 为了更好地发挥压敏胶的作用，建议第二次粘贴 时增加压力和施压时间，以保证胶带性能
1. 将待测胶带样条贴于PC或不锈钢（SUS）表面 2. 放置一定的时间后 (0hr, 0.5hr, 16hr, 24hr, 48hr, 72hr)，测试胶带的第一次剥离力 3. 重新把胶带粘贴于PC或不锈钢（SUS）表面 4. 放置72小时后测试胶带的第二次剥离力
测试数据记录
tesa 4972 对PC的粘接力
*粘性保持率大于80%则表示具有良好的可重工性能 *第一次放置时间 = 返工时间
剥离力测试结果
1st PA – 第一次剥离力 2nd PA – 第二次剥离力
剥离力
*第一次放置时间 (hr)
4972 on SUS
1st PA 2nd PA (N/cm) (N/cm)
4972 on PC
1st PA (N/cm) 2nd PA (N/cm)
tesa 4983 在 PC 表面上的剥离力
9.00 8.00 7.00
剥 离 力 (N/cm)
6.00 5.00 4.00 3.00 2.00 1.00 0.00 0 0.5 16 24 48 72
第一次放置时间 (hr)
4983 1st PA on PC
4983 2nd PA on PC
tesa 4972 在不锈钢（SUS）表面上的剥离力
国标剥离力测试
国标剥离力测试国标剥离力测试是一种常用的测试方法，用于评估材料或产品的剥离性能。
该测试方法可以帮助制造商和消费者了解产品的结构强度和粘合性能，从而确保产品在使用过程中不会出现剥离现象。
国标剥离力测试通常由以下几个步骤组成：第一步是准备工作。
在进行剥离力测试之前，需要准备测试样品和测试设备。
测试样品可以是各种材料或产品，如胶带、粘合剂、涂层等。
测试设备主要包括剥离力测试机和力传感器。
第二步是进行测试。
在进行剥离力测试时，首先将测试样品固定在测试设备上，然后施加一个与样品垂直的拉力。
拉力的大小可以根据需要进行调整。
随着拉力的增大，样品开始受到拉力的作用，直到发生剥离现象。
剥离力的大小可以通过测试设备上的力传感器进行测量。
第三步是结果评估。
通过剥离力测试的结果，可以评估样品的剥离性能。
剥离力越大，表示样品的粘合性能越好，剥离现象发生的概率越小。
相反，剥离力越小，表示样品的粘合性能越差，剥离现象发生的概率越大。
根据测试结果，制造商和消费者可以判断产品的质量和可靠性，并作出相应的调整和改进。
国标剥离力测试在各个行业都有广泛的应用。
例如，在包装行业中，剥离力测试可以帮助制造商评估胶带的粘合性能，确保胶带在运输和使用过程中不会剥离。
在汽车行业中，剥离力测试可以用于评估车身涂层的粘合性能，确保涂层在各种环境条件下都能保持良好的附着力。
在建筑行业中，剥离力测试可以用于评估建筑材料的粘合性能，确保建筑材料在使用过程中不会出现剥离现象。
国标剥离力测试是一种重要的测试方法，可以帮助制造商和消费者评估材料或产品的剥离性能。
通过该测试方法，可以确保产品在使用过程中具有良好的结构强度和粘合性能，从而提高产品的质量和可靠性。
在各个行业中，剥离力测试都具有广泛的应用，为产品的研发和生产提供了重要的参考依据。
胶带剥离力测试方法
胶带剥离力测试方法
测试胶带的剥离力，需要用到剥离强度试验机，手动碾压滚轮和钢板3款仪器和配件。
下面给大家演示一下胶带剥离力测试的具体试验方法。
剥离试验机—胶带剥离力测试方法
1.将胶带裁成宽25.4mm、长300mm的标准试片。
(见图1)
2、将裁好的胶带黏贴在标准的304#镜光面钢板上。
(见图2)
3、贴完后用标准2KG碾压滚轮往复压三次。
(见图3)
4、压完后要注意胶带中不能带有气泡。
(见图4)
5、压好后静止放几分钟，让胶带粘性达到最佳效果。
(见图5)
6、剥离起一头。
(见图6)
7、把做好的试片垂直固定在拉力试验机夹具上。
(见图7)
8、开始测试。
(见图8)
9、测试
您若对胶带剥离力测试方法有疑问，可详询昆山海达仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3M胶带剥离测试流程
使用设备：
1、LC-600-80可程式恒温恒湿试验机
2、LC-202A电脑式剥离试验机
3、LC-305A 2KG标准压滚
4、酒精、丙酮或乙酯
5、裁切刀
一、样品及钢板预处理：
1、将样品在恒温恒湿箱内（25℃，温度50%）放置24个小时。
2、用酒精或丙酮、乙酯擦拭镜面不锈钢板（粗糙度小于50nm）。
3、取出样品，去除最外层3-5圈舍弃不用，裁取25mm宽，220mm长的样品。
二、贴合胶带：
1、将胶带贴到擦拭干净的镜面不锈钢板上，用2KG标准辗压轮，依压滚自重，以300mm/min速度往复3次辗压样品，使胶纸与钢板贴紧。
2、恒温恒湿环境下放置半小时。
三、测试：
1、将试样与钢板分别夹持到剥离试验机上下夹具。
2、试验机以300mm/min速度上升，试样与钢板产生180度剥离100mm长度。
3、电脑端显示剥离曲线及力值。
4、软件自动去除前后各20mm长度数据，只算中间有效部分所有点的力值，并自动计算平均剥离力值并保存。
5、生成测试报告，包括力量数值及曲线波形图。
