洛氏硬度计说明书
QUALITY ASSUREDROCK AND MOREROCKWELL HARDNESS TESTER WITHADD-ON MODULES FOR FULL AUTOMATIONA HARDNESS TESTER THATGROWS WITH YOUR REQUIREMENTSA LONG TERM INVESTMENTR O C K W E L L H A R D N E S S0203R O C K W E L L H A R D N E S STEST POINT POSITIONS PERFECTLY IN FOCUSTEST SPACE LIGHTINGThe functionally integrated test space lighting permits accurate positioning of the indenter. (Standard on Q150R)040,5 μm ResolutionDYNAMIC HEIGHT ADJUSTMENTThe compact hardness tester in combination with the electronic movement control allows quick, accurate and sensitive positio-ning of the test head. Forceless, precise and collision-proof posi-tioning of the test head via rotating the control knob (6mm/s) - even automatically with Q150A or A+, if required.HIGH PERFORMANCEAND HIGHLY PROFESSIONALCompletely connected in high performance with the integrated Windows PC with SSD hard disk even in the base model Q150R in standard equipment. Customized data connection and integ-ration into production lines possible up to request.ACCESSIBILITY TO NARROW TEST PLACESI Maximal visibilityI LD lenses provide an increased working distance I Collision proofI Overview and analysis via optical system I Field of view 0.2 - 40 mmEXACT POSITIONING AND LARGE TEST ROOMThe sophisticated construction off ers a large and well arranged test area. The fully automatic XY-slide with high precision optic path measurement system can be equipped i.e. with two 8-fold sample holders. Beyond that, customer specific magazines can be managed and created in the software.05I A4 protocol as PDF / direct printI User management with different security access levels USB for data export anddata inputErgonomically adaptableHigh-quality and sturdyaluminium caseConfigurable protocol anddata managementIntegrated statistic viewOPTIONThis is extremely important in material exploration, and also for weld testing or in damage analysis.Creation of test data Test result managementFully automatic row- and progression measurement Across-the-line and intuitive test cycleCAS-TECHNICINFOGRAPHIC-TECHNIC 3D-SMART-VIEWREVOLUTIONARY 3D OPERATING CONCEPTOPERATION VIA EXTERNAL PC SYSTEMIntuitive, clearly organized and professional: Qpix Control2 next-generation hardness testing software, developed based on customer feedback and input for maximum user-friendliness. The controlled test head benefits from automatic height adjustment and contactless exploration, complete integration of the Qness sample holder, CAD compatibility with 3D ima-ging and a whole range of easily understood 3D control elements and views included in the software. It sets new standards in hardness testing.CAS TECHNOLOGYInnovative CAS technology (Collision Avoidance System) protects the mechanical components in the device from collisions and operating errors by generating 3D preview calculations of all movements in the visualized testing area.CUSTOMER SPECIFI C SAMPLE HOLDERIdentical samples can be set up in the software in scale as 3D model.LIVEVISION-TECHNICView work pieces and test positions with different fields of viewSample place No.Measurementmode Colour allocationfor statisticsMeasuredBY SIMULTANEOUSMACRO AND MICRO VIEWBEST ORIENTATIONI I SOPHISTICATED SOFTWARE TOOLSI Image with graphic indentation size pre calculation I Graphic hint when test points are located to close to each other (3x d)DOUBLEVIEW-TECHNIC09IDENTICAL PART TESTINGIdentical sample test series can be saved as templates. Pre-de-fined sample magazines can be used to activate all relevant data, such as test patterns, test methods and user fields.EMBEDDED SAMPLES FOR CHD, NHD, SHDThe sample patterns can be easily selected using the program.In addition to the single and row measurement, the user can se-lect CHD, NHD and SHD.RAIL TESTINGAnother perfect application is the testing of rail profi les. The complete track can be scanned via the standardized panorama picture function, thus allowing accurate and fast positioning of the individual test series.PIPE TESTINGCheck pipes economically with the Q150A/A+ according to the applicable API standards.m a xR MA I A+Online Configurator ›ONLINE PRODUCT CONFIGURATORAdditional modules and accessories can be viewedusing the online product confi gurator at Test force range1 - 250 kg (9.81 - 2450 N) 1 - 250 kg (9.81 - 2450 N) 1 - 250 kg (9.81 - 2450 N) 1 - 250 kg (9.81 - 2450 N)Test height/Throat depth260 mm / 180 mm 187 mm / 180 mm Test height extension 450 mm (Option)377 mm (Option)Height adjustment v max 6 mm/sv max 6 mm/sSoftwareIntegrated optic system -Yes- (Option)Camera system -high resolution camera system up to 2x high resolution camera systems Sample image camera ---YesTest anvil/Cross slide 250 x 260 mm Manual cross slide 250 x 260mm motorized 170 x 250mm Traverse path --X 260 / Y 166 mmData interface1x USB (Display), 2x USB, 1x RJ45 (Ethernet), 1x RS232Interface PC-Hardness tester:3x USBWeight of basic machine with Test height extension 105 kg 125 kg 115 kg 135 kg 172 kg 192 kg Max. work piece weight 100 kg50 kgPower supply100 - 240V ~1/N/P, 50 - 60Hz100 - 240V ~1/N/P, 50 - 60HzGeneral Test anvils, IndentersSingle and multi sample holders, Jominy sample holder,Indenters, Lenses, Software modulesACCESSORIES AND OPTIONS11SCIENCE FOR SOLIDSVERDER SCIENTIFICVerder Scientific is a business field belonging to the Verder Group and sets standards inthe development, manufacture and sale of laboratory and analytics devices. Used in quali-ty control, research and development for test-piece preparation and the analysis of solids.For several decades our companies have supplied production plants and research insti-tutes, laboratories for quality testing and analytics, all kinds of technical specialists and scientists with modern, reliable devices to solve the many and varied challenges they face.S u b j e c t t o t e c h n i c a l c h a n g e s a n d p r i n t e r r o r s . C o p y r i g h t © 2020 b y A T M Q n e s s G m b H | 07-2020。

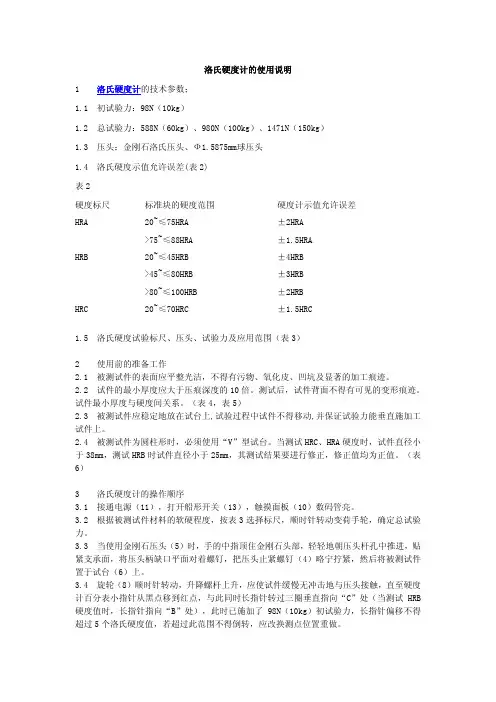

洛氏硬度计 使用说明
洛氏硬度计的使用说明1 洛氏硬度计的技术参数；1.1 初试验力：98N（10kg）1.2 总试验力：588N（60kg）、980N（100kg）、1471N（150kg）1.3 压头：金刚石洛氏压头、Ф1.5875mm球压头1.4 洛氏硬度示值允许误差(表2)表2硬度标尺 标准块的硬度范围 硬度计示值允许误差HRA 20~≤75HRA ±2HRA>75~≤88HRA ±1.5HRAHRB 20~≤45HRB ±4HRB>45~≤80HRB ±3HRB>80~≤100HRB ±2HRBHRC 20~≤70HRC ±1.5HRC1.5 洛氏硬度试验标尺、压头、试验力及应用范围（表3）2 使用前的准备工作2.1 被测试件的表面应平整光洁，不得有污物、氧化皮、凹坑及显著的加工痕迹。
2.2 试件的最小厚度应大于压痕深度的10倍。
测试后，试件背面不得有可见的变形痕迹。
试件最小厚度与硬度间关系。
（表4，表5）2.3 被测试件应稳定地放在试台上,试验过程中试件不得移动,并保证试验力能垂直施加工试件上。
2.4 被测试件为圆柱形时，必须使用“V”型试台。
当测试HRC、HRA硬度时，试件直径小于38mm，测试HRB时试件直径小于25mm，其测试结果要进行修正，修正值均为正值。
（表6）3 洛氏硬度计的操作顺序3.1 接通电源（11），打开船形开关（13），触摸面板（10）数码管亮。
3.2 根据被测试件材料的软硬程度，按表3选择标尺，顺时针转动变荷手轮，确定总试验力。
3.3 当使用金刚石压头（5）时，手的中指顶住金刚石头部，轻轻地朝压头杆孔中推进，贴紧支承面，将压头柄缺口平面对着螺钉，把压头止紧螺钉（4）略宁拧紧，然后将被测试件置于试台（6）上。
3.4 旋轮（8）顺时针转动，升降螺杆上升，应使试件缓慢无冲击地与压头接触，直至硬度计百分表小指针从黑点移到红点，与此同时长指针转过三圈垂直指向“C”处（当测试HRB 硬度值时，长指针指向“B”处），此时已施加了98N（10kg）初试验力，长指针偏移不得超过5个洛氏硬度值，若超过此范围不得倒转，应改换测点位置重做。
硬度计使用说明书
HR-150A型手动洛氏硬度计使用说明书目录1. HR-150A型洛氏硬度计简介- ----------------------------------------------------22. 洛氏硬度计的技术参数、标尺和应用范围----------------------------------------------33. 硬度计的安装及调整---------------------------------------------------------------------------44. 硬度计的正确使用------------------------------------------------------------------------------65. 常见故障及排除方法---------------------------------------------------------------------------86. 硬度计的保养及注意事项---------------------------------------------------------------------97. 附件（装箱单）----------------------------------------------------------------------------------9 8．黑色金属硬度换算表--------------------------------------------------------------------------10 1. HR-150A型手动洛氏硬度计简介1.1HR-150A型手动洛氏硬度计是一种普及型的洛氏硬度测试仪器。
主要适用于材料的洛氏硬度试验。
施加试验力的速度由缓冲器来调节，试验力的变换采用变荷手轮的旋转而获得，因而具有操作简便，性能稳定，使用广泛等特点。
洛氏硬度计操作说明
洛氏硬度计操作说明文件编号
文件版本A/0 生效日期
文件页码
目的：
规范仪器的操作步骤，提高测试的准确度。
适用范围：
适用于可锻铸件、硬质合金钢、轴承钢、硬化薄钢板等表面硬度
责任部门：
测试中心
操作说明：
1、依据测试材料选择适当的测试头
A标尺: 用于测定硬度超过70HRC的金属(如碳化钨,硬质合金等), 也可测定硬的薄板材料以及表面淬硬的材料.
C标尺: 用于测定経过热处理的钢制品硬度.
B标尺: 用于测定较软的或中等硬度的金属以及未经淬硬的钢制品.
2、试验程序
(1)将丝杠顶面及工作台上下端面擦净,将工作台置于丝杠台上;
(2) 将试件支撑面擦净置于工作台上,旋转手轮使工作台缓慢上升并顶起压头,至小指针指向红点,大指针旋转3圈垂直向上为止;
(3) 旋转指示器外壳,使C,B之间长刻线与大指针对正;
(4) 拉动加载手柄,施加主测试力,指示器的大指针按逆时针方向转动;
(5) 当指示针转动停止下来后,即可将加载手柄推回,卸除主测试力;
(6) 从指示器上相应的标尺读数;
(7) 转动手轮使试件下降,再移动试件.按以上(2)-(6)步骤进行新的试验;
(8) 试验结束后用防尘罩将机器盖好.
注意事项：
(1)定期在丝杠与手轮的接触面注入少量机油;
(2) 硬度计使用前,应将丝杠顶面和工作台上端面擦净;
(3) 定期用标准硬度块检查硬度计精度,决不允许在支撑面测试;
(4) 当标准硬块支承面有毛刺时应用油石打光,在其不同位置试验时,硬块应在工作台上拖动,不应拿离工作台
编制审核批准
日期日期日期。
洛氏硬度计说明书
洛氏硬度计说明书一、概述 所谓硬度，就是一种材料抵抗另一较硬的具有一定形状和尺寸的物体压入其表面的阻力。
在金属材料的机械性能试验中，最简单、更容易施行的乃是金属的硬度实验方法。
由于这种试验具有生产效率高、操作简单、结构准确以及不致使事件遭受破坏，且在很多情况下可以完成其它机械性能试验方法所不能完成的工作。
所以，硬度试验的方法已经广泛的应用在实验室和车间内。
金属硬度的测定方法很多，而洛氏硬度试验则是应用最为广泛的方法。
本硬度计系根据洛氏硬度试验的原理进行设计的。
二、洛氏硬度试验原理 所谓洛氏硬度试验，是用特殊的压头(金刚石压头或钢球压头)，在先后施加两个试验力(初试验力和总试验力)作用下压入金属表面来进行，总试验力F为初试验力F0及主试洛氏硬度值是施加总试验力F并卸除主试验力F1后，在初试验力F0继续作用下，由于主试验力F0所引起的残余压入深度值e来计算。
h0表示在初试验力F0作用下，压头压入被试材料的深度。
h1表示在已施加总试验力F并卸除主试验力F1，但仍保留初试验力F0压头压入被试材料的深度。
深度差e=h1—h0即被用来表示被试材料硬度的高低。
在实际应用中，为了硬的材料得出的硬度值比软的材料得出的硬度值高，以符合一般的习惯，因而被试材料的硬度值尚须用公式加以适当的变换。
即：HR=C/K-(h1-h0)式中：K为一常数，其值在采用金刚石压头时为0.2；采用钢球压头时为0.26。
C为另一常数，代表指示器读数盘每一个刻度相当于压头压入被试材料的深度，其值为0.002毫米。
HR为标注洛氏硬度的符号。
当采用金刚石压头及1471N(150公斤力)的总试验力试验时，在所得的硬度值后边应标注HRC；当采用金刚石压头及588.4N(60公斤力)总试验力实验时，应标注HRA；当采用钢球压头及980.7N(100公斤力)总试验力实验时，则应标注HRB。
在实际应用中，被试材料的硬度值可以从硬度计指示器上相应的刻度C或B直接读出，并不需要根据上述公式加以计算。
HR-150A型洛氏硬度计说明书
使用前请仔细阅读本说明书HR-150A型洛氏硬度计使用说明书通过ISO9001-2000国际质量管理体系认证执行标准：Q/SSSI1--2005上海集敏测试仪器有限公司目录—、HR-150A型洛氏硬度计简介- ---------------------------------------------------------------2二、洛氏硬度计的技术参数、标尺和应用范围----------------------------------------------3三、硬度计的安装及调整---------------------------------------------------------------------------4四、硬度计的正确使用------------------------------------------------------------------------------6五、常见故障及排除方法---------------------------------------------------------------------------8六、硬度计的保养及注意事项---------------------------------------------------------------------9七、附件（装箱单）----------------------------------------------------------------------------------9—、HR-150A型洛氏硬度计简介1.1HR-150A型洛氏硬度计是一种普及型的洛氏硬度测试仪器。
主要适用于材料的洛氏硬度试验。
施加试验力的速度由缓冲器来调节，试验力的变换采用变荷手轮的旋转而获得，因而具有操作简便，性能稳定，使用广泛等特点。
1.2洛氏硬度的试验原理：用金刚石圆锥体压头或一定直径的钢球压头，在初试验力F0和主试验力F1先后作用下，压入试样表面，保持一定时间，卸除主试验力，保留初试验力，此时的压入深度为h1，在初试验力作用下的压入深度为h0，它们之差e(h1—h0)来表示压痕深度的永久增量。
洛氏硬度介绍及其操作说明
PRT
— 打印键。内容包括：硬度测试值、平均值、误差，最小、最大值，测 试次数和年、月、日等。 — 显示键，主屏幕显示测试的硬度值，并计算出硬度测试的最小值、最 大值、平均值和误差值。每次最多显示 12 次，若要显示后 12 次硬度 值，按“DISP”键。只显示两页（24 次） （图 5） 。 — 确认键。每次选择后均按此键。
表 2 洛氏硬度试验标尺、压头、试验力及应用范围
硬度计的正确使用 1.被测试件的表面应平整光洁，不得有污物、氧化皮、凹坑及显著的加工痕迹，试 样的支承面和试台应清洁，保证良好密合。 2.试件的最小厚度应大于压痕深度的 10 倍(图 2)。测试后，试件背面不得有可见的 变形痕迹 3. 硬度块的使用只能在工作面进行，两相邻压痕至少应为压痕直径的 4 倍，并且 不应小于 2mm.任一压痕中心至试样边缘距离至少应为压痕直径的 2.5 倍，并且不 小于 1mm 3.被测试件应稳定地放在试台上，加试验力过程中不得移动试件，并保证试验力能 垂直施加于试件上。 4.根据试件的形状，尺寸大小来选择合适的试台，试件如异形，则可根据具体的几 何形状自行制造专用夹具，使硬度测试示值正确。 5 被测试件为圆柱形时，必须使用“V” 型试台，其测试结果要进行修正，修正 值均为正值。
允差±1.0%
1 触摸面板 2 表盘 3 压头止紧螺钉 4 压头 5 试台 6 升降丝杆 7 变荷手轮 8 旋轮 水平调节螺钉 10 电源线和保险丝 11 开关 12 后盖 13 上盖
9
操作步骤: 1 接通电源，打开船形开关，触摸面板上数码管亮。 2 根据被测试件材料的软硬程度选择标尺，顺时针转动变荷手轮，确定总试验力。 3 装好相应压头 4 试验力保持时间(通常为 5s)长短由触摸面板的上下键选择。 5 旋轮顺时针转动，升降丝杆上升，应使试件缓慢无冲击地与压头接触，直至硬 度计表盘小指针从黑点移到红点，与此同时长指针转过三圈基本指向“C”处（当 测试 HRB 硬度值时，长指针指向“B” 处） ，此时已施加了 98.07N 的初试验力。 长指针偏移不得超过 5 个硬度单位，若超过此范围不得倒转，应改换测点位置重 做。 6 转动表盘，使指针对准“C”位。
洛氏硬度计操作说明书(改)
仪器名称洛式硬度计仪器编号YD-012007.9.11文件编号量测精度1度量测特性材料硬度1/1文件版次项次123456789123修订记录内容日期核准：审核: 制定：低于HRC30的较软或中等硬度金属使用普通钢球（黑）+100kgf砝码旋转手轮使工作台面接近测试件，调整测试件使测头对准测试件。
用V型工作夹具测试。
继续旋转手轮，使测头压测试件，观察表盘中心之小指针，当指针120°金刚石测头（白）+150kgf砝码，读取C圈数值，单位HRC调整表盘，使长指针对准“C”与“B”的直线位。
拉动加菏手柄，施加主试验力，从内侧往外侧拉。
等卸菏手柄退回到不动为止，将卸菏手柄推回。
读取表盘上所显示的数据操作方法普通钢球（黑）+100kgf砝码，读取B圈数值，单位HRB测试件上下机台时应注意测试件（任何物件）不可与测头撞击。
加菏手柄须稍微向上抬起后拉回，不可硬拉。
将测试件放于工作台面上，工件须与工作台面密合，圆形工件可选从黑点到红点时停止（一般为大指针旋转3圈）0.02mm)应在测试前将镀层磨掉后测试。
选取合适的测头及配重砝码超过HRC30的高硬金属使用120°金刚石测头（白）+150kgf砝码卸菏手柄一定要等到完全停止不动后才可推回读取数据。
苏州锜达电子有限公司洛式硬度计操作说明书注意事项制定日期文件页次将工件表面擦拭干净,如工件表面的烤漆层或电镀层过厚(超过图二、将工件放于工作面，图三、手轮旋转顶起压头，小指针指向红点，旋转指示器外壳使C 、B 与大指针对正图一、将工作面和图四、拉动加荷手柄施加图五、指针停顿后将卸荷图六、转动手轮使试件下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HRA
金刚石 圆 锥压 头
直径
1 5875mm
50
100
B
HRB
球压头
10
θ0
100
130
20-100HRB
C
D
AHC HRD
全刚石 圆 雉压 头 全 刚石 圆 锥压 头
直径
1 5B75mm
10
140
90
150 100
100 100
20-70HRC
40-7冫 HR0
10
表面 淬 火 钢薄钢 有 色金 属 森光体铁、铜 镍、锌合金
硬 度块 顶起 主轴 ,加 上初 试 验力 ,拉 动手柄 (i5)加 主试 验 力 ,观 察 指 示表 大指 针 ,从 开 始 转 动到 停止 的时 间应 在 4-8秒 范 围 内 ,如 不 符合 ,转 动油针 (14)进 行调 整 ,反 复进行 ,至 到合适为止 。 (2)、 试 验 力 的选 择 :根 据 需 要 (参 考 一 使 用范 围 )选 择试 验 力。转 动 手把 (i3)使 所选 用 的试 验 力数值对 准 红点 ,但 必须 注意 ,变 换试 验 力时 ,手 须置 于卸荷状态 (即 后极 限位置 ) (3)、 安装 压 头 :根 据 (使 用范 围 )选 择 适 当压 头 。安装 压 头 时 ,应 注 面 的 间隙 。 消 除方 法是 :装 上 压 头 并 用螺 钉 (28) 意 消 除压 头与 主轴 ("端 柄 (16)必 轻轻 固定 ,然 后将 标 准块或试 件 放置 于 工 作 台上 ,施 转 手轮 (27)加 力 ,拉 动 手柄 (15)使 (4)、 圭试 验 力加 于压 头上 ,再 将螺钉 (28)拧 压头与主轴端面 间的 间隙。 ,应 能保 证 相邻 压痕 中心 间及压痕 中心 至试 件 边 缘 的 距 离 大 于3毫 米 ,试 件 最 小 厚 度 不应 小 干压 痕 深 度 的 八 倍 。试 验 后 , 试 样 的支撑 面上 不得 有 明显 的变 形痕 迹 ,其 最小厚 度取 决 于材 质及所 采 用的 负 荷 ,可 参考 以下试样最 小厚度 表 。 试 件 的的制备与选 择 试 样 应具 有 一 定 的大小 和厚 度 上初试验 紧 ,即 可 消除
五 、硬度计的安装
1、 拆箱 (见 图2) ㈠ )、 打 开 包装 箱顶 盖 ,拆 除机 身底 部4个 固定 螺钉 ,便 可将硬 度计 安 装 在 干燥清 洁和 没有 腐蚀 性气体 及 无振动 的房 间里 。安装硬 度计 的 台子应 坚 固 , 并做 出直径 大于/50毫 (2)、 (3)、 (4)、 米 的孔 ,以 备丝枉 通过 。 后盖 (19)。 掉钩头螺钉 (9)。 依 照装箱 单检 查 附件 的完整性 。 打开机上盖 (6)及 松 开螺母 (8)卸
定 支 撑 块 (i8)取 出 ,然 后 ,再 将 砝 码 组 (17)轻 ㈠ 5)落 入托板 (16)的 沟槽 中 ,将 砝码托住 。 (8)、 解 开小杠杆 紧 固线绳 (4)。 转动手轮 (1)使 丝杠 (2)下
(9)、 降 ‘取 出压 头垫块 (3)。 2、 卸 下丝杠 保 护 套 (30)用 煤 油 将 出厂 时涂 于 丝杠 、手 轮 等 处 的 防锈 油 洗 净 ,然 后浇入 少量润 滑油于 丝杠 与手轮接触处 ,并 重新将 丝杠保 护套装好 。 3、 检 查 大 杠 杆 (4)上 的 调 整 块 (6)的 位置 是 否处 于两 个 红 色标记 之 端 ,再 将 水 平仪 放在 工 作 台面 上 。在 机身底部装上4个 底角水 平调 整螺栓 ,使硬度讨 的水平度调整在 02/1000之 内。 间 ,否 则应 将其重新装入 正 确 位置 。 4、 把大 平 工 作 台装 在 丝杠 (26)上
0
年 仪 试 验
HR-150A型
洛 氏硬度计 用 户 须知
洛 氏硬 度 计 使 用 范 围
洛 氏硬 硬庋符号 压 头 类 型 庹标 尺
A
初试 验 力 主试 验 力 F。(公斤〉 F“ 公斤)
10
总试 验
F(公 斤 )
60
常 致
礓 局范 国
20-88HRA
应 用 举例 爱台属及 漂质合全 肓 色 全屠 及软 全 属 热 处霆 纭构 钢 、工具 刚
0
华 仪 试 验
HR-150A型
洛 氏 硬 度 计 用 户 须 知
莱 州 华 仪 试 验 仪 器 有 限公 司
ˉ
平 仪 袄 驻
HR-150A型
一 `概
`颌 度
洛 氏硬度计 用户须知
述
是材 料抵抗弹性变 形 ,塑 性变形或破坏 的能力。对 于 以压 入法进行 的硬 度 试验 ,硬 度是物质抵抗 另 一 较坚硬 的具有 一 定 形状和 尺寸 的物体 压入 其表面 的 能力。 ⊥ 洛 氏硬度试验 的原理 洛 氏硬 度测定 方法是 用规定 的压头 ,在 先后 施加 的两个试 验力 (初 试验 力 一 F。和 总试 验 力 F)作 用下 ,压 入 试样 表 面 ,在 总试 验 力保 持 定 的 时 间后 ,卸 除主试 验 力 h,保 留初 试 验 力 ,测 量其压入 深度lli,以 压入 深度 hl和 在 初试 验 力 作 用 下 的压 入 深 度 h。之 差 △h表 示洛 氏硬 度 的高低 ,以 压 头轴 向位移 0002毫 作为 一 个洛 氏硬 度单位 ,一 般从 指示表盘上直接读 出 ,其 作 用原 理见下 图. 洛 氏硬度值按 下式计 示 HR=κ -± ¨ho C 式 中 C— — 常数等 于0002毫 米 —— 常数 当采用金 刚石 圆锥压 头 时为 100, κ 当采用钢球压 头时为 i30 洛 氏硬 度 试 验 原 理 图 米
`ˉ
ˉ
华 仪 试 验
HR-150A型
(5)、 (6)、 (7)、 拿掉大杠杆 固定压块 (7)及
洛 氏硬度计 用户须 知
固定支撑块 ("。
松 开螺母 (13)卸 下砝码 固定压板 (14)。 掉钩 头螺钉 (12)取 用手 捏 住 吊环 (i0)向 上 缓 缓提 起砝 码 组 (17)并 同时将 砝 码 固 轻 放 下 使 砝 码 圆柱 销
二 、t要 技术参数
i、 9,9试 验 力 2、 总 试 验 力
3 、 指 示 器 刻
9807N(10kgf) 5884N(60kgf)9807N(100kgf)1471N(150kgf)
度 C0 :— — 10B3— 0;;0 — 10 3
4、 试件 最 大高度
加
丝杠保护套 时为 i00mm 不加 丝杠保 护套 时为 170mm
F
杠 杆 (2i)调
整 板 (22)接
杆 (23)及
指示
零 件 组 成 。 当上 升试 件 ,压 头 被顶 起 时 ,顶 杆 (5)便 接 杆 (23)带
顶起小杠杆
`
动指 示器 的指针旋转 。 试 件 支撑 机构 包括 工 作 台 (25)丝 杠 (26)手 轮 (27)丝 杠座 (31)保 护 -提 的是 与其他 厂 家 同型号硬 度计 相 比较本 套 (29)平 轴 承 (30)构 成 。值 得 硬 度计增 加 了保 护 荸 (29)和 平轴承 (30)避 免 了使用 过程 中灰尘 杂物等 沾 贴 于支撑面 ,减 小 了对 支撑面磨 损 ,从 而使操作更润滑流 畅 ,示 值更精确 稳定 。
● 〓 I I I μ
田 1衾
,’石 因 缓 E头
萤 萤原 理 卸 除 主 证鲑 力后 冖 加 初龃
田 1钢 力 后 r加
球 压头试 验原 碍 笆试 塞 力 后 ˉ 却 除 主试 驻 力 后
冖 加 仞 试 验 力 后 r加
它试 荭 力 后 ¨
三 、洛 氏硬 度 试 验 特 点
洛 氏硬 度试 验 矛 用 测量 压入 深 度 的方 法 ,硬 度值 通 过 指 示 表直 接读 出 ,因 此操作 简 单方 便 ,容 易掌 握 ,工 作 效率 高 ,适 应 干成 批 零部 件 的检 验 ;洛 氏硬 度试 验 法 ,可 以采用 金 刚石压 头和钢 球压 头 ,可 以测 量较 硬 和较 软 的试 样 ,使 用范 围广泛 ,因 此 洛 氏硬 度试 验在 生产 中得 到广 泛应 用 ,成 为检 验产 品质量 , 确 定合 理 的加 工 工 艺 的主要检 测 手段 。洛 氏硬 度计 是 生产 企 业 ,大 中院校 ,科 研机构进行硬 度试 验 ,教 学科研 工作 最 常用 的试 验仪器 。
六 、操 作 使 用方 法及 注 意事项
1、 试 验前 的准备 工 作 (1)、 "3)转 轮 (27)使 调 整 主 试 验 力 的 施 加 速 度 :手 柄 (i6)置 于 卸 荷 位 置 ‘手 把 到147iN的 位 置 ,将 35-55HRC的 标 准硬 度块 放在 工 作 台上 ,旋 转 手
0
平 议 认 验
HR-150A型
洛 氏硬 度计 用户须知
装置在机 身壳体 内 ,便 于保持 清洁 。 试 验 力施加 机构 由主轴 、杠杆 、刀 刃、砝 码缓 冲 器 、砝码 变换 机构 、操纵 手 硒 等 组成 。 初试 验 力主 要 由主轴 (i)圆 形 刀子 (2)长 棱形 刀子 (3)大 杠杆 (4)小 测 量 压 力产 生 。 当试 杠杆 (21)顶 杆 (5)等 零 件 的重量 以及指 示器 (24)的 件 与压 头接触 并继 续上 升 ,便 大 、小杠杆 于水 平位置 时 (指 示 器小 指 针指 于红 点 处 ,大 指针 垂直 向上 )由 于杠杆等 的重 量及指 示器 的测量压 力 ,压 头 即可 受 到 ㈠ 0kg)9807N的 初试 验 力. 总试 验 力 由主试 验 力 (由 砝 码 的重量产 生 )加 上初试 验 力组成 ,在 缓 冲器 (7)齿 (10)也 (4)上 条 轴 (8)顶 杆 (9)上 设 有 两个 砝 码 (10)与 吊环 (i1).当 拉 动手 柄 (15)使 缓 冲 器 的 活 塞 下 降 时 齿 条 轴 (8)顶 随 同 下 降 ,于 是 砝 码 (iO)与 使压 头受到 总试 验 力的作 用。 码 吊环 (ii)砝 杆 (9)与 重 量 便 作 用在 大 杠 杆 吊环 (11)的
