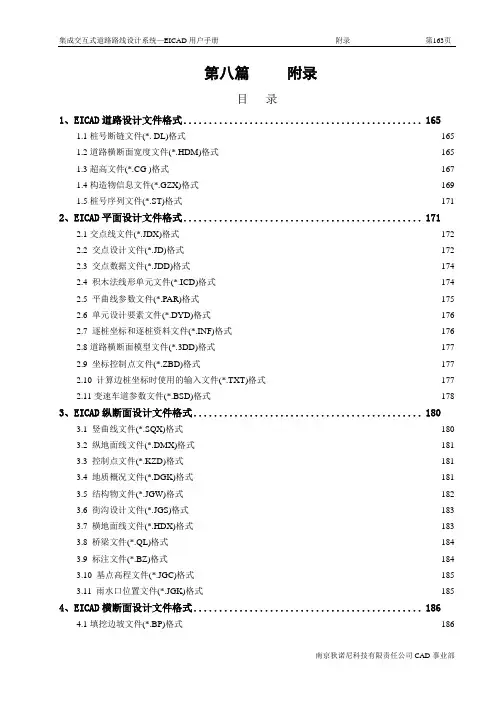

集成交互式道路路线设计系统—EICAD用户手册附录第163页第八篇附录目录1、EICAD道路设计文件格式 (165)1.1桩号断链文件(*.DL)格式 (165)1.2道路横断面宽度文件(*.HDM)格式 (165)1.3超高文件(*.CG )格式 (167)1.4构造物信息文件(*.GZX)格式 (169)1.5桩号序列文件(*.ST)格式 (171)2、EICAD平面设计文件格式 (171)2.1交点线文件(*.JDX)格式 (172)2.2 交点设计文件(*.JD)格式 (172)2.3 交点数据文件(*.JDD)格式 (174)2.4 积木法线形单元文件(*.ICD)格式 (174)2.5 平曲线参数文件(*.PAR)格式 (175)2.6 单元设计要素文件(*.DYD)格式 (176)2.7 逐桩坐标和逐桩资料文件(*.INF)格式 (176)2.8道路横断面模型文件(*.3DD)格式 (177)2.9 坐标控制点文件(*.ZBD)格式 (177)2.10 计算边桩坐标时使用的输入文件(*.TXT)格式 (177)2.11变速车道参数文件(*.BSD)格式 (178)3、EICAD纵断面设计文件格式 (180)3.1 竖曲线文件(*.SQX)格式 (180)3.2 纵地面线文件(*.DMX)格式 (181)3.3 控制点文件(*.KZD)格式 (181)3.4 地质概况文件(*.DGK)格式 (181)3.5 结构物文件(*.JGW)格式 (182)3.6 街沟设计文件(*.JGS)格式 (183)3.7 横地面线文件(*.HDX)格式 (183)3.8 桥梁文件(*.QL)格式 (184)3.9 标注文件(*.BZ)格式 (184)3.10 基点高程文件(*.JGC)格式 (185)3.11 雨水口位置文件(*.JGK)格式 (185)4、EICAD横断面设计文件格式 (186)4.1填挖边坡文件(*.BP)格式 (186)南京狄诺尼科技有限责任公司CAD事业部第164页集成交互式道路路线设计系统—EICAD用户手册附录4.2挡墙设计文件(.DQ)格式 (187)4.3边沟设计文件(*.BG)格式 (187)4.4清除表土厚度文件(*.BTG)格式 (187)4.5土石比例文件（*.TSB）格式 (188)4.6钻探资料文件(*.ZZL)格式 (188)4.7端部文件(*.TRA)格式 (189)4.8老路补强文件(*.LL)格式 (189)4.9边坡宽度文件(*.KD)格式 (189)4.10视距台宽度文件(*.SJT)格式 (190)南京狄诺尼科技有限责任公司CAD事业部集成交互式道路路线设计系统—EICAD用户手册附录第165页1、EICAD道路设计文件格式EICAD V1.20版以后，随程序安装附带的“EICAD项目数据环境”(EiDatEnv.exe)程序提供了丰富的数据编辑功能，可以替代Windows系统的记事本，作为编辑数据文件的工具。
EICAD横断面设计与绘图部分使用说明解读
动态交互式路线CAD程序系统三、横断面设计与绘图部分使用说明更新日期：2005年3月28日横断面设计与绘图部分说明纵断面设计系统可用于各种道路的纵断面设计、计算和绘图，其功能与内容包括：1、设置字型及标注精度SetHdtZx2、设置页码位置SetPageNum3、设置边坡类型SetBpType4、保存边坡类型文件SaveBpType5、由边坡类型文件生成边坡线DrawBpType6、设置挡墙类型SetDqType7、保存挡墙类型文件SaveDqType8、由挡墙类型文件生成挡墙DrawDqType9、生成边坡文件SaveBpsj10、生成挡墙文件SaveDqsj11、生成边沟文件SaveBgsj12、生成表土厚度文件SaveBthd13、生成土石比例文件SaveTsbl14、生成端部数据文件SaveDbsj15、输入横断面地面线文件SaveHdx16、检查横断面地面线文件CheckHdx17、断链数据文件转换TurnDlf18、横断面设计Hdsj19、设置当前横断面SetCurHdm20、设置当前边坡SetCurBp21、设置当前挡墙SetCurDq22、刷新横断面数据RefreshHdm23、查询边坡类型InquiryBp24、查询挡墙类型InquiryDq25、查看边坡设计信息文件ChkBpsjInfo26、检查横断面图表CheckHdtb27、生成路基设计表DrawLjsjb28、生成土石方数量表DrawTsfb29、生成公里土石方表DrawGLtfb30、生成排水设计表DrawPssjb31、生成护坡面积表DrawHpmjb32、生成护坡体积表DrawHptjb33、生成挡墙体积表DrawDqtjb34、生成占地图表DrawZdtb35、计算老路补强数量CalLlVol1、设置字型及标注精度SetHdtZx用于定义横断面图表的字型及标注精度。
键入该命令将显示横断面图表标注字型及精度设置对话框。
（整理）EICAD横断面用户手册.

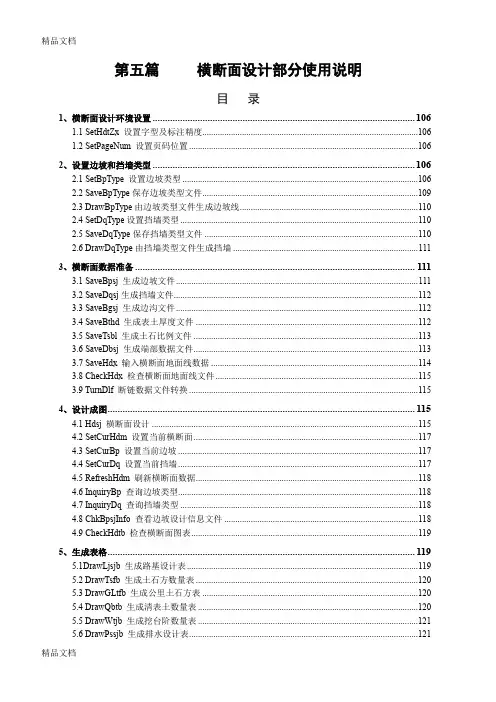

（整理）EICAD横断面用户手册.第五篇横断面设计部分使用说明目录1、横断面设计环境设置 (106)1.1 SetHdtZx 设置字型及标注精度 (106)1.2 SetPageNum 设置页码位置 (106)2、设置边坡和挡墙类型 (106)2.1 SetBpType 设置边坡类型 (106)2.2 SaveBpType保存边坡类型文件 (109)2.3 DrawBpType由边坡类型文件生成边坡线 (110) 2.4 SetDqType设置挡墙类型 (110)2.5 SaveDqType保存挡墙类型文件 (110)2.6 DrawDqType由挡墙类型文件生成挡墙 (111)3、横断面数据准备 (111)3.1 SaveBpsj 生成边坡文件 (111)3.2 SaveDqsj生成挡墙文件 (112)3.3 SaveBgsj 生成边沟文件 (112)3.4 SaveBthd 生成表土厚度文件 (112)3.5 SaveTsbl 生成土石比例文件 (113)3.6 SaveDbsj 生成端部数据文件 (113)3.7 SaveHdx 输入横断面地面线数据 (114)3.8 CheckHdx 检查横断面地面线文件 (115)3.9 TurnDlf 断链数据文件转换 (115)4、设计成图 (115)4.1 Hdsj 横断面设计 (115)4.2 SetCurHdm 设置当前横断面 (117)4.3 SetCurBp 设置当前边坡 (117)4.4 SetCurDq 设置当前挡墙 (117)4.5 RefreshHdm 刷新横断面数据 (118)4.6 InquiryBp 查询边坡类型 (118)4.7 InquiryDq 查询挡墙类型 (118)4.8 ChkBpsjInfo 查看边坡设计信息文件 (118)4.9 CheckHdtb 检查横断面图表 (119)5、生成表格 (119)5.1DrawLjsjb 生成路基设计表 (119)5.2 DrawTsfb 生成土石方数量表 (120)5.3 DrawGLtfb 生成公里土石方表 (120)5.4 DrawQbtb 生成清表土数量表 (120)5.5 DrawWtjb 生成挖台阶数量表 (121)5.6 DrawPssjb 生成排水设计表 (121)5.7 DrawHpmjb 生成护坡面积表 (121)5.8 DrawHptjb 生成护坡体积表 (122)5.9 DrawDqtjb 生成挡墙体积表 (122)5.10 DrawZdtb 生成占地图表 (122)5.11 计算老路补强数量 (124)5.12 CalCktj 计算路基超宽填筑数量 (124) 1、横断面设计环境设置1.1 SetHdtZx 设置字型及标注精度功能介绍：用于定义横断面图表的字型及标注精度。
(整理)EICAD横断面用户手册.
第五篇横断面设计部分使用说明目录1、横断面设计环境设置 (106)1.1 SetHdtZx 设置字型及标注精度 (106)1.2 SetPageNum 设置页码位置 (106)2、设置边坡和挡墙类型 (106)2.1 SetBpType 设置边坡类型 (106)2.2 SaveBpType保存边坡类型文件 (109)2.3 DrawBpType由边坡类型文件生成边坡线 (110)2.4 SetDqType设置挡墙类型 (110)2.5 SaveDqType保存挡墙类型文件 (110)2.6 DrawDqType由挡墙类型文件生成挡墙 (111)3、横断面数据准备 (111)3.1 SaveBpsj 生成边坡文件 (111)3.2 SaveDqsj生成挡墙文件 (112)3.3 SaveBgsj 生成边沟文件 (112)3.4 SaveBthd 生成表土厚度文件 (112)3.5 SaveTsbl 生成土石比例文件 (113)3.6 SaveDbsj 生成端部数据文件 (113)3.7 SaveHdx 输入横断面地面线数据 (114)3.8 CheckHdx 检查横断面地面线文件 (115)3.9 TurnDlf 断链数据文件转换 (115)4、设计成图 (115)4.1 Hdsj 横断面设计 (115)4.2 SetCurHdm 设置当前横断面 (117)4.3 SetCurBp 设置当前边坡 (117)4.4 SetCurDq 设置当前挡墙 (117)4.5 RefreshHdm 刷新横断面数据 (118)4.6 InquiryBp 查询边坡类型 (118)4.7 InquiryDq 查询挡墙类型 (118)4.8 ChkBpsjInfo 查看边坡设计信息文件 (118)4.9 CheckHdtb 检查横断面图表 (119)5、生成表格 (119)5.1DrawLjsjb 生成路基设计表 (119)5.2 DrawTsfb 生成土石方数量表 (120)5.3 DrawGLtfb 生成公里土石方表 (120)5.4 DrawQbtb 生成清表土数量表 (120)5.5 DrawWtjb 生成挖台阶数量表 (121)5.6 DrawPssjb 生成排水设计表 (121)5.7 DrawHpmjb 生成护坡面积表 (121)5.8 DrawHptjb 生成护坡体积表 (122)5.9 DrawDqtjb 生成挡墙体积表 (122)5.10 DrawZdtb 生成占地图表 (122)5.11 计算老路补强数量 (124)5.12 CalCktj 计算路基超宽填筑数量 (124)1、横断面设计环境设置1.1 SetHdtZx 设置字型及标注精度功能介绍：用于定义横断面图表的字型及标注精度。
EICAD横断面设计学习
一、准备工作
在平纵断面图的基础上进行
1.打开已经制作好的横断面图
2.打开勘察提资的横地线数据，在首行加入ABS
将其另存为 .HDX格式
3.将2中生成的横地线数据导入EICAD项目文件中（默认已导入桩号文件、交点文件、纵地线、纵断面设计文件）
4.打开EICAD界面，依次生成平曲线，拉坡曲线
二、开始横断面设计
1. 创建道路偏置线
平面设计--平面辅助绘图--绘制路线偏置线，并点击右下角---绘制/刷---确定。
依次绘制每段的偏执线，直到整个路线绘制完成。
标准段加宽段
2. 根据道路偏置线生成道路模板实体
依次点击---横断面---路基边坡模板---搜索偏置线，点击道路中线，弹出以下对话框
在对话框中点击图形搜索色号---行车道（左侧）---点击左偏置线；点击---行车道（右侧）---
点击右偏置线；点击---开始搜索---确定。
可以看到搜索到的各个断面的宽度信息；保存横断面信息。
提示创建道路模板实体，创建完成。
双击道路模板进行如下设置，坡度设置为0，厚度设置为1.7m
3. 创建边坡模板
依次点击横断面---路基边坡模板---创建边坡模板，不设边沟。
第一级边坡第二级边坡
第三级边坡生成边坡模板
标准段边坡模板加宽段边坡模板
5.创建超高渐变图。
横断面---超高设计---创建超高渐变图
6.戴帽设计
横断面---戴帽设计---创建道路模型，点击或输入起点终点桩号，生成道路模型
依次进行路基设计、超高定义、边坡设计
三、生成横断面设计图
图标与视图---横断面设图表---横断面成图，成图样式如下。
EICAD纵断面设计与绘图部分使用说明
动态交互式路线CAD程序系统EICAD二、纵断面设计与绘图部分使用说明更新日期：2006年10月31日本软件采用C语言开发，具备了很强的功能，能完成各种道路（包括立交）的路线纵断面设计，并完成初步设计和施工图设计阶段的路线纵断面图和竖曲线设计表。
软件运行环境为Windows 9X 及以上版本和AutoCAD R14.0图形软件包。
硬件要求为Pentium 166MHz 以上，内存128M以上。
本软件具有以下显著特点：1、采用动态交互方式完成设计。
用户通过鼠标点取的修改对象（变坡点、坡度线、竖曲线等），随着鼠标的移动，屏幕上动态地显示路线修改方案和相应的设计参数（桩号、高程、坡度、坡长、竖曲线半径、切线长、外距等）的变化，通过拖动步长（桩号步长、坡度步长）、拖动比例和拖动方式（人工指定变坡点桩号、高程、前坡、后坡等十余种方式）的调整，可以在毫米级的精度上，使设计很快达到用户的要求，从而大大地提高设计效率。
2、具有强大的管理能力。
用户能够在同一个图形文件中，在同一时间内随意地在进行任意多条道路的纵断面设计。
软件的这一强大管理功能，对于立交设计或同一条道路多个设计方案的比较，是极其有利的。
不论这些道路有无桩号断链，软件都能灵活地加以识别和处理。
每条道路的桩号断链数可多达100个，纵断面的变坡点数可多达1000个，地面线中桩数可多达10000个，足以满足用户的各种需要。
3、灵活的高程控制功能。
用户在设计时可采用动态交互方式插入、移动和删除高程控制点，修改设计时，屏幕上可动态显示各高程控制点处设计高程与控制高程的高差，从而使设计极易达到控制高程的要求。
每条道路的高程控制点数可多达1000个。
4、方便的参数化设计功能。
为适应用户的不同需要，本软件具备了完善的参数化设计功能，例如，对于变坡点的位置，可以通过键盘输入桩号、高程、前坡度、后坡度四个要素中的任意两项得到，极大地方便了设计者。
5、友好的用户界面。
软件采用汉化界面，所有数据的输入等人机对话均在对话框中进行。
EICAD路线设计(连斌整理).
使用EICAD进行路线设计的流程EICAD的综合版既可做路线，也可做立交，而路线版就只能做路线，所以使用EICAD 的设计流程分为路线的设计流程和立交设计流程。
和DICAD一样，无论是做路线设计，还是做立交设计，第一步都是先建立CAD的工作目录。
建立的过程如下：首先，在硬盘的一个分区上新建一个文件夹，如在D盘根目录下创建一个项目目录，在D盘根目录上单击右键,选新建-->文件夹，如下所示：然后将文件夹的名称改为项目名称。
工作目录建立好以后，我们打开CAD加载EICAD程序，加载成功后运行项目数据环境，在“项目信息”栏里面选择“新建项目”根据对话框要求进行项目设置。
项目建好后，我们用同样的方法，在项目数据环境里面选择“创建道路”，根据对话框要求进行道路设置。
注意：一个项目下面可以创建多条道路，这个功能主要是考虑到互通设计的需要。
项目建立好以后，我们就可以根据要求，按平纵横的顺序进行路线设计或立交设计。
使用EICAD做路线设计时，我们按平面设计、纵断面设计、横断面设计的顺序来进行设计。
设计好最后是出图，包括平纵横的各种图表。
平面设计：对于城市道路而言，路线一般是规划好的，在规划的基础上做优化平面设计命令可从命令菜单中选取，也可从命令行中输入，还可以直接单击快捷命令菜单项1. 布设导线一般情况只用把规划里的路线拷贝出来就可以了用”导线设计”命令，布设导线，或由已存在的导线文件生成导线线位，快捷菜单及命令对话框如下图所示：在命令对话框中选取或选取按钮打开已有的导线文件（*.dx/jd）或点击搜索交点,再选，最后选即可完成导线的布设。
2.平曲线设计按实际情况及需要，分别选用“三单元平曲线设计”、“五单元平曲线设计”、“七单元平曲线设计”、“三单元回头曲线设计”、“五单元回头曲线设计”命令，设置合适的参数，完成平曲线的设计。
*S形曲线设计平曲线设计好后，要把最终结果原位粘贴至规划图里，看与规划的路线是否一致3. 桩号初始化桩号的顺序：从左往右、从上往下平曲线设计完成后，就可利用“桩号初始化”命令，设置相关的参数，给路线缚上桩号信息。
EICAD经验总结
1.当只需要某一段的横断面时，横断地面线数据和纵断地面线数据桩号要对应，不需要的桩号都要省略。
2.边坡类型*.typ文件名里不要有+号，否则文件不识别。
3.横断面设计的时候，断面个数与桩号序列文件无关，只要地面线横断面数据和地面线高程文件中有对应桩号的数据，数据格式要对，具体数据可乱写，横断面设计就能生成对应的断面。
4.EICAD生成平交口路脊线时，注意圆弧线和直线不要合并为多线段，圆弧和两端的缓和曲线可合并为多线段。
5.生成边坡文件的时候，先填后挖，先左后右，填挖由软件判断，只要填挖设置桩号范围包括在内。
6.利用交地点高程设置最后一级边坡线的终止可实现最后一级边坡的放坡方向，可实现自动选择放坡。
例：路基排水沟外侧填方放坡与挖方放坡。
利用软件特性，组合边坡模板类型，放坡失败自动进行下一个模板的放坡。
7.Wipeout命令：对文字实体使用TextMask后，可能会出现文字边框，尤其是参照图中带有TextMask文字时。
去除的方法：加载Wipeout.ARX，输入WipeOut命令，再输入Frame选项，设置为：OFF，即可关闭边框的显示。
8.Bp文件里桩号重复的地方，以第一次出现的为准进行边坡设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EICAD横断面设计文件格式以下介绍在EICAD横断面设计模块中用到的八种数据文件的格式，其他数据文件格式请参见平面、纵断面模块的帮助内容。
横断面设计模块特有的八种文件包括：以下介绍在EICAD横断面设计模块中用到的八种数据文件的格式，其他数据文件格式请参见平面、纵断面模块的帮助内容。
横断面设计模块特有的八种文件包括：1、填挖边坡文件 (*.bp): 描述指定桩号范围内，左右侧采用的边坡模板文件名。
2、挡墙设计文件 (*.dq): 描述指定桩号范围内，左右侧采用的挡墙模板文件名。
3、边沟设计文件 (*.bg): 描述指定桩号范围内，左右侧边沟的起、终点高程。
4、清除表土厚度文件 (*.btg): 描述指定桩号范围内，左右侧清除表土的厚度。
5、土石比例文件 (*.tsb): 描述指定桩号范围内，填土比例和填石比例，以及六类土挖方比例系数。
6、端部设计文件 (*.tra): 描述立交端部两相邻分岔的起、终点桩号，以及分岔起、终点到路基边缘的位置与距离。
7、老路补强文件 (*.ll): 描述上、中、下补强层厚度，以及指定桩号范围内，老路路面左、右边缘位于新路中心线的偏距。
8、边坡宽度文件 (*.kd): 描述指定桩号范围内，起终点边坡宽度。
9、横地面线文件(*.hdx): 描述各设计断面原始地面线数据。
10、路基挖台阶文件(*.WTJ)格式：描述路基挖台阶的桩号范围和台阶尺寸参数。
此外，在EICAD横断面设计命令执行过程中会生成一些内部交换用的数据文件，这些文件会自动保存以道路名命名。
保存的数据内容有：路基设计、土方数量等多种数据文件：(?.Ljb、?.Are、?.Zdx、?.Bpx、?.lps、?.dqa、?.3dd、?.bta、?.bpl、?.fha、?.lla、?.dqw、?.bph)，以上各种文件均为生成各种设计图表使用。
其中：*.Ljb―路基表数据文件，以生成路基设计表；*.Are―断面面积数据文件，以生成土方表；*.Zdx―占地宽数据文件，以生成占地表、图；*.Bpx―边坡线数据文件，以生成总体图边线；*.lps―边沟排水数据文件，以生成排水表；*.dqa―挡墙面积数据文件，以生成挡墙工程量表；*.3dd―三维数据文件，以进行道路三维建模；*.bta―清表土数据文件，以生成清表土方表；*.bpl―防护边坡长数据文件，以生成防护工程量表；*.fha―护坡面积数据文件，以生成护坡工程量表；*.lla―老路补强数据文件，以计算老路补强工程量；*.dqw―挡墙挖基数据文件，以生成挡墙挖基工程量表；*.bph―坡角高程数据文件，以参照进行边沟设计；填挖边坡文件(*.BP)格式文件后缀： BP文件作用：描述指定桩号范围内，左右侧采用的边坡模板文件名。
格式如下：stb ste typ1+typ2+typ3 .. .. side [ d1 ] [ d2 ]其中： stb、ste ---- 填、挖边坡类型组合的起、终点桩号。
typ1+typ2+typ3 .. ..--- 填、挖边坡线类型文件按顺序组合。
side --- 该桩号范围作用于道路哪一侧(left/right/all)。
d1、d2 --- 有断链时，stb、ste的段落号，无断链时不能填写。
文件示例：37193.00 40125.00 tt2.typ+tt4.typ+tt6.typ+tt7.typ all40125.00 40230.00 tt2.typ+tt4.typ+tt6.typ+tt7.typ left40125.00 40230.00 tj2.typ+tj4.typ+tj6.typ+tj7.typ right挡墙设计文件(*.DQ)格式文件后缀： DQ文件作用：描述指定桩号范围内，左右侧采用的挡墙模板文件名。
格式如下：stb h1 File1 ste h2 File2 side str [ d1 ] [ d2 ]其中：stb: 挡墙的起点桩号。
h1: 挡墙的起点高程（米）。
File1: 挡墙的起点断面类型文件名。
ste: 挡墙的终点桩号。
h2: 挡墙的终点高程（米）。
File2: 挡墙的终点断面类型文件名。
side: 该桩号范围作用于道路哪一侧(left/right/all)。
str: 挡墙类型描述，如：干砌、浆砌等。
d1、d2 --- 有断链时，stb、ste的段落号，无断链时不能填写。
文件示例：980.000 12.360 a.dqm 1050.000 20.530 b.dqm left 干砌2535.4 22.500 a1.dqm 2580.27 20.050 b1.dqm right 浆砌边沟设计文件(*.BG)格式文件后缀： BG文件作用：描述指定桩号范围内，左右侧边沟的起、终点高程。
格式如下：stb ste h1 h2 side [ d1 ] [ d2 ]其中： stb、ste ---- 边沟的起、终点桩号。
h1、h2 --- 边沟的起、终点高程（米）。
side --- 该桩号范围作用于道路哪一侧(left/right/all)。
d1、d2 --- 有断链时，stb、ste的段落号，无断链时不能填写。
清除表土厚度文件(*.BTG)格式文件后缀： BTG文件作用：描述指定桩号范围内，清除表土的起、终点厚度。
格式如下：stb ste h1 h2 side [ d1 ] [ d2 ]其中：stb、ste ---- 清除表土的起、终点桩号。
h1、h2 --- 清除表土的起、终点厚度（米）。
side --- 该桩号范围作用于道路哪一侧(left/right/all)。
d1、d2 --- 有断链时，stb、ste的段落号，无断链时不能填写。
土石比例文件(*.TSB)格式文件后缀： TSB文件作用：描述指定桩号范围内，填土比例和填石比例，以及六类土挖方比例系数。
格式如下：stxs ssxsst ttb tsb wf1 wf2 wf3 wf4 wf5 wf6 [ d ]............其中：stxs、ssxs ---- 松土和松石系数, 指压实方干容重与天然方干容重的比值。
如：1.2表示每1.2方天然方压实后等于1方压实方。
st ---- 段落起始桩号。
ttb、tsb ---- 填土比例和填石比例。
wf1、wf2、wf3、wf4、wf5、wf6 ---- 六类土挖方比例系数。
d --- 有断链时，st的段落号，无断链时不能填写。
如：215840 0.5 0.5 0 0 1 1 0 0表示从215840桩号开始，填土填石各一半（0.5），土方中：1类土（松土）的比例为0，2类土（普通土）比例为0，3类土（硬土）比例为100％，石方中：4类土（软石）比例为100％，5类土（次坚石）比例为0， 6类土（坚石）比例为0。
文件示例：1.200 1.00037000.000 1.000 0.000 0.000 1.000 0.000 0.000 0.000 0.00038000.000 0.800 0.200 0.140 0.150 0.160 0.170 0.180 0.200100000.000 0.800 0.200 0.140 0.150 0.160 0.170 0.180 0.200端部文件(*.TRA)格式文件后缀： TRA文件作用：描述立交端部两相邻分岔的起、终点桩号，以及分岔起、终点到路基边缘的位置与距离。
格式如下：stb ste b1 b2 i ph side [ d1 ] [ d2 ]其中：stb、ste ---- 两相邻分岔的起、终点桩号。
b1、b2 --- 分岔起、终点到路基边缘的距离（米）。
i --- 边坡坡度，当坡度为1：i时输入i。
ph --- 最低控制高程（米）。
side --- 该桩号范围作用于道路哪一侧(left/right/all)。
d1、d2 --- 有断链时，stb、ste的段落号，无断链时不能填写。
老路补强文件(*.LL)格式文件后缀： LL文件作用：描述上、中、下补强层厚度，以及指定桩号范围内，老路路面左、右边缘位于新路中心线的偏距。
格式如下：SEPARATION h1 h2 h3 h4 h5 //补强分层厚度（可无此行）st wl wr [ d1 ]............其中：SEPARATION ---- 分层标志符。
h1、h2、h3、h4、h5 ---- 第一、二、三、四、五补强层厚度（米）。
st ---- 老路变宽桩号。
wl、wr ---- 老路路面左、右边缘位于新路中心线的偏距(位于左侧为负值、位于右侧为正值)，单位：米。
d1 --- 有断链时，st的段落号，无断链时不能填写。
边坡宽度文件(*.KD)格式文件后缀： KD文件作用：描述指定桩号范围内，起终点边坡宽度。
格式如下：stb kd1 ste kd2 [ d1 ] [ d2 ]............其中： stb、ste ---- 边坡宽度起终点桩号。
kd1、kd2 --- 起终点边坡宽度。
d1、d2 --- 有断链时，stb、ste的段落号，无断链时不能填写。
横断面地面线文件(*.HDX)格式文件后缀： HDX文件作用：描述各设计断面，原始地面线数据。
格式如下：<str>st [d]dl1 hl1 dl2 hl2 ……dl1 hl1 dl2 hl2 …………其中：str --- 地面线数据格式判别字符串：str为ABS时，dl1、dl2、dr1、dr2 ……为到中桩的距离，hl1、hl2、hr1、hr2……为绝对高程（海拔）。
str为ABS1时，dl1、dl2、dr1、dr2……为到中桩的距离，hl1、hl2、hr1、hr2……为与中桩的高差。
Str没有时(即抬竿法)，dl1、dl2、dr1、dr2……为到中桩方向的相邻点的距离，hl1、hl2、hr1、hr2……为与相邻点的高差。
d --- 有断链时，st的段落号，无断链时不能填写。
方括号内仅表示每一桩号的一组格式，如上所示，必须分三行，各数据间必须以空格分开。
文件示例：37193 //桩号8.6 0 4.1 -1.6 20 0 //左侧断面数据1 0 1.5 -0.45 28 0 //右侧断面数据372008.6 0 4.1 -1.6 20 01 0 1.5 -0.45 28 0372508.6 0 4.1 -1.6 20 01 0 1.5 -0.45 28 0372858.5 0 4.3 -1.7 12 0 1.0 1.0 10 00.8 0 4.9 -1.9 6.1 0 3 0.7 20 0路基挖台阶文件(*.WTJ)格式文件后缀： WTJ文件作用：横断面设计时，使用路基挖台阶文件，描述挖台阶的桩号范围和台阶尺寸参数。
