地质罗盘原理及使用
罗盘的原理与应用
罗盘的原理与应用1. 简介罗盘是一种利用地球磁场进行导航的仪器，可以通过指示磁北来确定方向。
它常见于航海、航空、军事以及户外探险等领域，起到引导方向的作用。
本文将介绍罗盘的原理以及其在不同领域的应用。
2. 罗盘的原理罗盘的工作原理基于地球的磁场。
地球拥有一个巨大的磁场，由地球的内核产生，类似于一个大型的磁体。
罗盘利用磁场的性质来确定方向，主要是因为地球的磁场会使罗盘上的磁铁指针对齐磁场的方向。
罗盘通常由磁针和刻度盘组成。
磁针是一个长形的磁铁，通常标有N（北）和S（南）两个标记，它可以在轴上自由旋转。
磁针的一端指向地磁北极，另一端则指向地磁南极。
刻度盘上有360度的刻度，用于测量指针的角度。
当罗盘保持水平并且没有受到其他磁场的干扰时，磁针会指向磁场的方向，即地磁北方向。
3. 罗盘的应用3.1 航海导航罗盘在航海领域中起到了关键的导航作用。
通过使用罗盘，船舶可以确定其当前的航向，以及相对于目标的方向。
航海员可以根据罗盘的指示进行导航，确保船只沿着正确的航线前进。
罗盘还是航海中必备的安全装备，因为它可以帮助船员确定自身位置，避免误入危险水域。
3.2 航空导航在航空领域中，罗盘也是一项重要的导航工具。
飞行员可以通过罗盘来确定飞机的航向和定位。
罗盘是航空仪器的一部分，并且经常与其他导航设备，如全球卫星导航系统（GPS）一起使用，以提供准确的导航信息。
3.3 军事应用罗盘在军事领域中具有广泛的应用。
军人可以使用罗盘来确定方向，导航到目标地点，并协助进行战术作战。
罗盘还被作为指挥官的必备工具之一，帮助他们判断地形、确定行进方向和制定战术计划。
3.4 海上探险对于进行海上探险的人来说，罗盘是必不可少的工具之一。
海上探险者可以借助罗盘来确定自身位置，并且判断前进方向，以便安全地航行。
罗盘的使用可以帮助探险者避免迷航和不必要的风险。
3.5 登山远足罗盘在登山和远足活动中也有重要的应用价值。
登山者和远足者可以利用罗盘来确定山脉的方向，并且找到正确的路径。
地质罗盘
地质罗盘第一节结构与原理第二节地质罗盘的使用地质罗盘又名袖珍经纬仪，是地质人员从事野外工作的必备仪器之一。
主要用途：测产状、地形图草测和地质野外定点。
第一节结构与原理1、原理：地质罗盘是利用磁性物体（磁针）具有指磁子午线一定方向的特性，配合刻度环的读数，可以确定目标相对于磁子午线的方向，根据两个选定的测点，可以测出另一个未知目标的位置。
2、结构：仪器上所有的零件都固定在上盖外壳底盘上，用联结合页联成整体。
仪器最主要的元件是磁针、玛瑙轴承和顶针。
此外配有反光镜、刻度环、方向盘、圆水泡、长水泡、指示盘、开关、长照准合页、短照准合页等零件组成。
第二节地质罗盘的使用1、磁偏角的校正地球是一个大磁体，地磁的两极与地理的两极不重合，这样地理子午线与地磁子午线不一致，二者之间有一夹角称为磁偏角。
磁针所指的北在真北（地理的北极）的东边叫东偏，反之叫西偏。
磁偏角的值在各地不一，日照、莒县的磁偏角为西偏4度。
为了将罗盘测出的磁方位角转化为地理方位角，所以要在罗盘上调整磁偏角，调整时可通过罗盘边缘上的齿轮的旋转来完成，比如实习区的磁偏角西偏4度，向圆水准泡方向旋转刻度盘，让0刻度转过罗盘侧壁上的黑竖线4度，也就是侧壁上的黑竖线指示356度。
2、测量产状测量前先在欲测的岩层面（断层面、节理面等）上选择具有代表性的地方，大体确定产状要素的方位。
（1）测走向：将罗盘上盖打开到极限位置，放开磁针，将罗盘的长边靠到需要测的岩层面上，调整圆水准泡居中，读出磁针所指的度数，即为走向。
（2）测倾向：将罗盘上盖打开，放开磁针，将罗盘的上盖靠到需要测的岩层面上，调整圆水准泡居中，读出磁针所指的度数，即为倾向。
也可以由实地确定倾向的大体方位，然后利用走向加上或减去90度来确定倾向。
（3）测倾角：在测走向的位置上，将罗盘上盖打开到极限位置，固定磁针，将罗盘侧边垂直走向紧贴到岩层面上，调整长水准泡居中，读出长水准泡下面的白刻度线所指示的读数，即为倾角。
地质罗盘原理及使用
地质罗盘原理及使用地质罗盘是一种用于测量地球磁场方向的仪器，常用于地质勘探、地球物理研究和导航等领域。
地质罗盘的工作原理基于磁针的指向特性以及地球磁场的存在。
地球磁场是由地球内部的液态外核产生的，其方向和强度在地球表面会有所变化。
地质罗盘利用磁针的指向特性，指示出地球磁场的方向，从而提供了测量方向的工具。
地质罗盘一般包括一个磁针，一个罗盘座和一个刻度盘。
磁针会受到地球磁场的作用而指向地磁南极，而罗盘座则允许磁针在水平面上旋转。
地质罗盘使用时需要找到一个较为平稳的位置，使其能够旋转自由。
使用者可以通过观察磁针的指向来判断其所处的方位角。
为了提高测量的精度，地质罗盘通常会进行校准，以确保磁针的指向准确。
在地质勘探中，地质罗盘被广泛用于测量地层及岩石的磁性特性。
地磁场的变化可以反映地下岩层的性质和构造，通过测量地磁场的变化，可以推断出地下潜在的矿产资源、岩石构造和地层分布等信息。
地质罗盘在这些测量过程中扮演着关键的角色。
此外，地质罗盘还被用于进行导航和定位。
地球磁场的方向和强度在不同地点会有所变化，利用地质罗盘可以确定所处位置的方位角。
在野外工作中，地质罗盘可以帮助测量者确定自己所处位置的大概方向和距离，提供导航指引。
在使用地质罗盘时，需要注意几个关键点。
首先，地质罗盘应远离磁性物体，如铁制物品、电子设备等，以免其产生干扰。
其次，悬挂仪器时应保持水平，以确保磁针能够自由旋转。
最后，地质罗盘的读数应该经过校准，以确保测量的准确性。
总结起来，地质罗盘是一种测量地球磁场方向的仪器，常用于地质勘探和导航等领域。
它的工作原理基于磁针的指向特性和地球磁场的存在。
地质罗盘使用时需要平稳的位置、校准和避免磁性物体干扰。
通过使用地质罗盘，我们可以获取地下岩层、矿产资源和地表位置的相关信息。
地质罗盘在地质科学和定位导航中扮演着重要的角色。
地质罗盘仪的使用方法及使用注意事项[1]
![地质罗盘仪的使用方法及使用注意事项[1]](https://img.taocdn.com/s3/m/9428a64ff342336c1eb91a37f111f18583d00c6c.png)
地质罗盘仪的使用方法及使用注意事项[1] 地质罗盘仪的使用方法及使用注意事项一、介绍地质罗盘仪是一种用于测量地球表面上磁场的仪器。
它能够提供非常精确的方向和倾角测量，被广泛应用于地质调查、勘探、采矿等领域。
二、地质罗盘仪的结构和原理地质罗盘仪主要由方位圆盘、指南针、水平泡和倾角刻度等组成。
它利用地球磁场中的磁力作用，通过指南针指向磁北方向来判断方向，通过水平泡来测量倾角。
三、地质罗盘仪的使用方法1.准备工作a.确保地质罗盘仪所在地没有附近有磁性物体，以避免干扰磁场测量。
b.根据需要调整罗盘仪的位置，保持它平稳放置。
2.校准地质罗盘仪a.将地质罗盘仪放置于平稳的水平表面上，并旋转方位圆盘，使指南针与主轴方向重合。
b.调整罗盘仪的水平泡，使其指示气泡位于中心位置。
如果需要，可以使用调整螺旋进行微调。
3.测量方向a.将地质罗盘仪举起，保持水平，并指向所需测量的目标。
b.读取指南针上方位圆盘上指示的方向，即可得到目标的方向。
4.测量倾角a.将地质罗盘仪放置在需要测量倾角的表面上，保持水平。
b.通过水平泡的指示读取倾角刻度，即可得到倾角。
四、地质罗盘仪的使用注意事项1.避免磁场干扰：在使用地质罗盘仪时，要远离有磁性物体的区域，以免干扰测量结果。
2.平稳放置：地质罗盘仪在使用时要保持平稳放置，避免震动或移动对测量结果的影响。
3.防止受潮：地质罗盘仪是一种精密仪器，应避免进水或受潮，以免影响仪器的精度和寿命。
4.注意保养：定期清洁地质罗盘仪的表面和仪器内部，以保持其正常使用和延长寿命。
5.注意防摔：地质罗盘仪是一种比较脆弱的仪器，使用时要小心，避免碰撞或摔落。
本文档涉及附件：暂无附件。
本文所涉及的法律名词及注释：暂无法律名词及注释。
地质罗盘使用方法

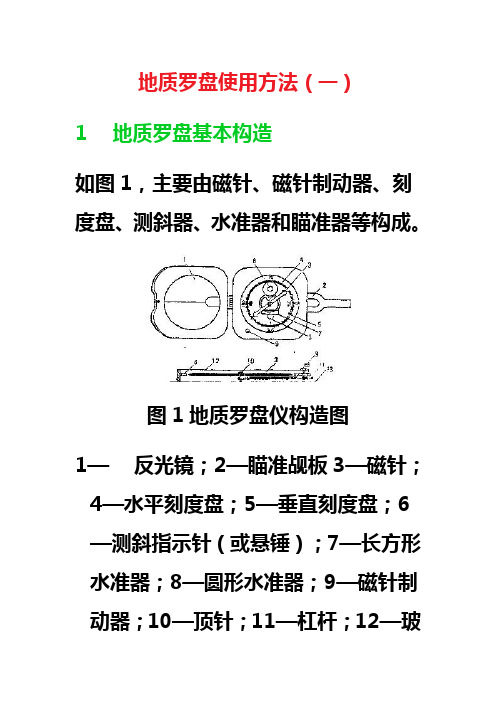

地质罗盘使用方法（一）1地质罗盘基本构造如图1，主要由磁针、磁针制动器、刻度盘、测斜器、水准器和瞄准器等构成。
图1地质罗盘仪构造图1—反光镜；2—瞄准觇板3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针（或悬锤）；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘磁针：一两端尖的磁性钢针，其中心放置在底盘中央轴的顶针上，以便灵活地摆动。
由于我国位于北半球，磁针两端所受地磁场吸引力不等，产生磁倾角。
为使磁针处于平衡状态，在磁针的南端绕上若干圈铜丝，用来调节磁针的重心位置，亦可以此来区分指南和指北针。
磁针制动器：是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺纽以杠杆相连，可使磁针离开转轴顶针并固结起来，以便保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。
刻度盘：分内（下）和外（上）两圈，内圈为垂直刻度盘，专作测量倾角和坡度角之用，以中心位置为0°，分别向两侧每隔10°一记，直至90°。
外圈为水平刻度盘，其刻度方式有两种，即方位角和象限角，随不同罗盘而异，方位角刻度盘是从0°开始，逆时针方向每隔10°一记，直至360°。
在0°和180°处分别标注N和S（表示北和南）；90°和270°处分别标注E和W（表示东和西）如图所示。
象限角刻度盘与它不同之处是S、N两端均记作0°，E和W处均记作90°，即刻度盘上分成0°—90°的四个象限。
注意：方位角刻度盘为逆时针方向标注。
两种刻度盘所标注的东、西方向与实地相反，其目的是为了测量时能直接读出磁方位角和磁象限角，因测量时磁针相对不动，移动的却是罗盘底盘。
当底盘向东移，相当于磁针向西偏，故刻度盘逆时针方向标记（东西方向与实地相反）所测得读数即所求。
地质罗盘仪使用方法
地质罗盘仪使用方法地质罗盘仪是一种用于测量地球磁场的仪器，广泛应用于地质、地理、测绘等领域。
它可以帮助实地勘查人员确定地质方向、测量结构面倾角和判断地层的倾向等。
使用地质罗盘仪前，我们需要了解仪器的结构和使用方法，接下来我将详细介绍。
一、地质罗盘仪结构地质罗盘仪通常由罗盘仪本体、支撑脚和水平气泡仪等部分组成。
其中，罗盘仪本体是最重要的部分，它包括罗盘盘、磁针、标尺和刻度盘等。
磁针是罗盘仪的核心，指示地球磁场的方向。
标尺和刻度盘用来读取和记录磁针的方向和角度。
二、地质罗盘仪使用方法1. 放置罗盘仪在使用地质罗盘仪前，首先需选择一个水平平整的地方放置罗盘仪。
保证罗盘仪放置平稳，以避免读数时的误差。
2. 标定罗盘仪使用地质罗盘仪前需要进行标定。
标定有两种方法，分别是正震动方法和指北针法。
正震动方法：将地质罗盘仪静置在地面或桌面上，进行一定时间的正震动（即顺时针和逆时针旋转罗盘盘），使罗盘盘中的磁针解除磁定位，保证磁针能自由转动。
震动后，罗盘针会逐渐稳定，并指向地球的磁北方向。
指北针法：将地质罗盘仪放置在平稳的地面上，将指北针置于罗盘仪上，并根据指北针上的刻度调整磁针的指向。
3. 衡量方位角衡量方位角是地质罗盘仪的基本功能之一。
在使用地质罗盘仪衡量方位角时，首先需要校正罗盘仪的靶线与磁针的指向。
将罗盘仪对准目标物，通过转动罗盘盘上的刻度盘，使磁针与靶线重合。
4. 衡量倾角地质罗盘仪还可以测量物体的倾角。
测量倾角时，首先将罗盘仪放置在物体上，通过转动罗盘盘，使磁针指向罗盘刻度盘上的零刻度线。
然后通过观察磁针的指向，即可读取物体的倾角。
5. 记录测量结果测量完成后，需记录下测量结果以备后续使用。
记录内容应包括方位角、倾角、记录时间和具体测量位置等。
三、注意事项1. 使用地质罗盘仪前，需保持仪器的干净和整洁，避免磁性杂质对磁针指向的干扰。
2. 地质罗盘仪在使用时需避免接触金属物体，以免发生磁场干扰。
3. 在进行精确测量时，应尽量选择远离电器和大型金属物体的地点。
地质罗盘原理及使用
地质罗盘的结构
4 固定磁针螺 旋 2 反光镜 3 透视孔 5 水平刻度盘 6 底盘水准器 7 磁针 1 瞄准觇板 （读chan） 短照准合页
1 瞄准觇板 （读chan） 小照准合页
1长照准合 页 8 垂直/测斜 刻度盘 10 铜丝， 指示方向南 9 垂直/测斜水准器 和刻度指示器
地质罗盘的用途（使用）
地质罗盘的用途（使用）
走 向 线
真 倾 斜 线 倾向线
地质罗盘的用途（使用）
走向线
真 倾 斜 线
地质罗盘的用途（使用）
3、测量线状要素产状 线状要素的产状是用倾伏向和倾伏角或侧伏向和侧伏角 线状要素的倾伏向和倾伏角要在铅直面内测量。 实测方法是借助野外记录本，将记录本的一长边紧贴于线状
罗盘底座水平；此时罗盘磁北针指数是待测面倾向。
测量倾角时，将罗盘长边平行于真倾斜线（即倾角最大
方向）并紧贴于待测面上，保持罗盘直立，转动长水准 使水泡居中，此时倾斜刻度盘上的读数即为倾角
测量要点：将罗盘侧面紧贴于待测面上，长水准朝下；
使罗盘底座直立，即平行于真倾斜线；转动长水准使其
水泡居中；此时角度刻度盘上的刻度即为倾角。
地质罗盘的用途（使用）
当被测目标高于观测者时
1保持罗盘底座水平。 2 使目标通过长照准合 页落在反光镜的中心 线上。 3 在这种情况下，当测 量目标所在方位时， 读罗盘北针；当测量 观察者方位时，读罗 盘南针。
地质罗盘的用途（使用）
当被测目标低于观测者时
1 保持罗盘底座水平 。 2 通过短 照 准合页上 的小孔和罗盘反光镜 椭圆观察远方目标。 3 在这种情况下，当 测量目标所在方位时， 读罗盘南针；当测量 观察者方位时，读罗 盘北针。 磁北针所指的刻度 总是长照准合页所指 的方位
地质罗盘讲解及实用教程解读
地质罗盘的使用
定出方向，观察点的所在位置， 测出任何一个观察面的空间位置 (如岩层层面、褶皱轴面、断层面、 节理面……等构造面的空间位置)， 以及测定火成岩的各种构造要素， 矿体的产状等。因此必须学会使用 地质罗盘仪。
地质罗盘的使用
一、地质罗盘的结构：
磁针
磁针
制动螺丝
磁针
按装在底盘中央的顶针上，可自由转动，不用时应 旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针 帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用 时间。在进行测量时放松固动螺丝，使磁针自由摆 动，最后静止时磁针的指向就是磁针子午线方向。 由于我国位于北半球磁针两端所受磁力不等，使磁 针失去平衡。为了使磁针保持平衡常在磁针南端绕 上几圈铜丝，用此也便于区分磁针的南北两端。
象 限 角
竖直刻度盘
专用来读ቤተ መጻሕፍቲ ባይዱ角和坡角
通常有圆形和管形
水准器
瞄准器
包括接目和 接物觇板、 反光镜中的 细丝及其下 方的透明小 孔
地质罗盘仪的使用方法
岩层产状要素的测量
The End
刻度盘
分内（下）和 外（上）两圈， 内圈为垂直刻 度盘,外圈为 水平刻度盘.
水平刻度盘
方位角 象限角
水平刻度盘
方位角刻度盘 从0°开始，逆时针 方向每隔10°一记， 直至360°。 在0°和180°处分 别标注N和S（表示 北和南）；90°和 270°处分别标注E 和W（表示东和西）
水平刻度盘
地质罗盘仪的使用方法
地质罗盘的使用方法1地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
因此必须学会使用地质罗盘仪。
一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图4-1-1。
（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S 或N为90度，每隔10度标记相应数字。
（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。
因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。
地质罗盘仪的使用方法及使用注意事项[1]
地质罗盘仪的使用方法及使用注意事项一、地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
（一）地质罗盘的结构地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如下图：1、磁针：一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
2、水平刻度盘：水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10°一记，连续刻至360°，0°和180°分别为N和S，90°和270°分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
3、竖直刻度盘：专用来读倾角和坡角读数，以E或W位置为0°，以S或N 为90°，每隔10°标记相应数字。
4、悬锥：是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
5、水准器：通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
6、瞄准器：包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
（二）地质罗盘的使用方法在使用前必须进行磁偏角的校正。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要内容
➢地质罗盘的原理 ➢地质罗盘的结构 ➢地质罗盘的用途（使用）
地质罗盘的原理
➢ 利用磁针指示地球南北磁极方向的性质测量目的物的地理方 位。
➢ 但是地磁的南北两极与地理上的南北两极位置不完全相符， 即地磁子午线与地理子午线不重合，地球上任一点的磁北方 向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。
地质罗盘的用途（使用）
当被测目标高于观测者时
1保持罗盘底座水平。 2使目标通过长照准合 页落在反光镜的中心 线上。 3在这种情况下，当测 量目标所在方位时， 读罗盘北针；当测量 观察者方位时，读罗 盘南针。
地质罗盘的用途（使用）
当被测目标低于观测者时
1保持罗盘底座水平。 2通过短照准合页上 的小孔和罗盘反光镜 椭圆观察远方目标。 3 在这种情况下，当 测量目标所在方位时， 读罗盘南针；当测量 观察者方位时，读罗 盘北针。
地质罗盘的用途（使用）
测量倾向时，可将罗盘盖（带反光镜一侧）紧贴于 待测面上，并使罗盘水平。如图7所示，长照准合页 即指向岩层倾向的方向，这时罗盘的磁针北针所指 的刻度即为待测面的倾向。个别情况下，罗盘在待 测面底面测量时，反光镜一侧指向倾向方向，此时 磁南针所示的刻度为待测面的倾向。
测量要点：将罗盘反光镜边紧贴于待测面上；保持 罗盘底座水平；此时罗盘磁北针指数是待测面倾向。
测量要点：保持罗盘底座直立；通过长照准合页上的小孔 和罗盘反光镜上的椭圆孔观察远方目标；转动长水准使其 水泡居中；读取角度刻度盘上的刻度，即为坡角。
地质罗盘的用途（使用）
罗盘使用的注意事项
1．使用和保管地质罗盘要注意以下几点：避免其与铁制品接触， 以免磁针失去磁性；不能受潮，以防磁针或顶针生锈不能灵活转动； 用完后要锁定磁针固定器，以防磁针自由转动磨损顶针。 2．在测量方位时，无论长照准合页指向何方，如果要测长照准合 页所指的方向，就读磁北针所指刻度；如果要测反光镜一侧所指的 方向，就要读磁南针所指的刻度。 3．在测量方位、走向、倾向、倾角和倾伏向时，一定要保持罗盘 水平（圆水准器水泡居中），这样磁针才能自由摆动。 4．在测量坡度较、倾角和倾伏角时，务必要保持罗盘直立，长水 准器水泡居中，这样测量的角度才比较准确。 5．当面状要素凸凹不平或线状要素曲折不直时，要设法取其整体 真正的方位，而不要受局部所干扰，这时记录本是常用的借助工具。
走 向 线
真 倾 斜 线 倾向线
地质罗盘的用途（使用）
走向线 真 倾 斜 线
地质罗盘的用途（使用）
3、测量线状要素产状 线状要素的产状是用倾伏向和倾伏角或侧伏向和侧伏角 线状要素的倾伏向和倾伏角要在铅直面内测量。 实测方法是借助野外记录本，将记录本的一长边紧贴于线状
构造上，然后使记录本直立。测量倾伏向时，将罗盘侧面 （长边）紧贴于记录本的一侧面上，并使罗盘水平，当长照 准合页指向线状构造的倾伏向时，磁北针所指的刻度即为倾 伏向（长照准合页指向倾伏向一侧）
1长照准合 页
地质罗盘的用途（使用）
0、在使用前进行磁偏角校正 A. 地球上某点磁针北端偏于正北方向的东边叫做东偏（为+），偏于 西边称西偏（为-)。地球上各地的磁偏角都按期计算，公布以备查用。 测线的磁方位角A磁和正北方位角A的关系为：A=A磁±磁偏角。
B.校正时可旋动罗盘的刻度螺旋，使水平刻度盘向左或向右转动，(磁偏 角东偏则向右，西偏则向左)，使罗盘南北刻度线与水平刻度盘0--180度 连线间夹角等于磁偏角。经校正后测量时的读数就为真方位角。
地质罗盘的用途（使用）
倾伏向 倾伏角
地质罗盘的用途（使用）
测量倾伏角是，将罗盘侧面（长边）紧贴于记录本的 上边，并使罗盘直立，转动长水准，并使水泡居中，此 时角度刻度盘的读数即为倾伏角 测量要点：将野外记录薄一边紧贴于被测线状要素上； 保持野外记录薄直立，将罗盘一侧紧贴于野外记录薄侧 面上，长水准在下方，并保持罗盘底座直立；转动长水 准，使其水泡居中，读取角度刻度盘上的刻度，即为倾 伏角。
磁北针所指的刻度 总是长照准合页所指 的方位
地质ห้องสมุดไป่ตู้盘的用途（使用）
2．测量面状要素产状 面状要素产状可用走向、倾向和倾角三要素表示
地质罗盘的用途（使用）
测量岩层走向时，可选择一代表性的面，将罗盘 长边（即侧边）平行于走向线并紧贴于面上，并使 罗盘水平，此时磁针两端的指数都为走向方位角 测量要点：将罗盘侧边紧贴于待测面上；保持罗 盘底座水平；此时罗盘磁北针和磁南针指数均是待 测面走向。
磁偏角的矫正
磁北真北 预测方位 真北磁北 预测方位
-i αm
α
i
α αm
西偏： α=αm-i
东偏： α=αm+i
i磁偏角α真方位角 αm磁方位角
用皮套上带的 小铁片进行调整
已知磁偏角+5°，则向右调整 这个角度
磁偏角的矫正
矫正后
地质罗盘的用途（使用）
1、测量方位
对于观测者而言，方位有两个，一是观测点 （未知点）相对于某一点（已知点）的方位， 另一个是某一点（未知点）相对于观测者点 （已知点）的方位，二者相差180°。
➢ 在使用前要进行磁偏角的校正，这一点常被忽视。
2 反光镜
1 瞄准觇板 （读chan） 小照准合页
地质罗盘的结构
4 固定磁针螺 旋
3 透视孔
5 水平刻度盘
6 底盘水准器 7 磁针
1 瞄准觇板 （读chan） 短照准合页
10 铜丝， 指示方向南
8 垂直/测斜 刻度盘
9 垂直/测斜水准器 和刻度指示器
测量倾角时，将罗盘长边平行于真倾斜线（即倾角最大 方向）并紧贴于待测面上，保持罗盘直立，转动长水准 使水泡居中，此时倾斜刻度盘上的读数即为倾角
测量要点：将罗盘侧面紧贴于待测面上，长水准朝下； 使罗盘底座直立，即平行于真倾斜线；转动长水准使其 水泡居中；此时角度刻度盘上的刻度即为倾角。
地质罗盘的用途（使用）
地质罗盘的用途（使用）
倾伏向 倾 伏角
地质罗盘的用途（使用）
4．测量坡度角 观测者手持罗盘，并使底盘处于直立状态，打开长照准
合页，使其与底盘平行，并使短照准合页与其垂直，转 动反光镜，使其与底盘大致呈45°夹角，在远处选一高 度与观测和眼睛高度基本一致的目标，通过短照准合页， 再穿过椭圆孔观测目标，同时转动长水准使水泡居中 （在反光镜中观察）。此时，长水准所指的角度刻度盘 上的角度即为坡度角。
