浆砌盖板涵施工方案
盖板涵的施工方案(3篇)
第1篇一、工程概况盖板涵是一种常用的城市道路和桥梁结构，主要用于跨越河流、沟渠、排水管道等，具有结构简单、施工方便、成本低廉等优点。
本工程涉及一处盖板涵的施工，涵洞长度为10米，净跨径为3米，采用钢筋混凝土结构，具体施工方案如下：二、施工准备1. 施工图纸及技术资料施工前，需详细审查施工图纸，了解盖板涵的结构形式、尺寸、材料要求等。
同时，收集相关技术资料，如施工规范、质量标准、材料性能等。
2. 施工组织成立施工项目组，明确项目经理、技术负责人、施工负责人等岗位职责。
项目组成员需具备相应的专业知识和技能。
3. 施工现场（1）施工场地平整：确保施工场地平整，无积水，便于材料运输和施工。
（2）施工道路：修建临时道路，方便材料运输和施工车辆进出。
（3）临时设施：搭建施工临时用房，如办公室、宿舍、食堂等。
4. 材料设备（1）钢筋：选用符合国家标准的钢筋，确保质量。
（2）水泥：选用强度等级不低于32.5号的普通硅酸盐水泥。
（3）砂、石：选用中粗砂，石子粒径为5-25mm。
（4）模板：选用钢模板，确保尺寸准确、刚度足够。
（5）混凝土搅拌机、运输车、振捣器等设备。
三、施工工艺1. 施工流程（1）测量放样：根据施工图纸，确定涵洞中心线、起止点等，进行测量放样。
（2）基础施工：挖除原地面土，进行地基处理，铺设碎石垫层。
（3）模板安装：根据设计图纸，安装模板，确保模板尺寸准确、垂直。
（4）钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋间距、保护层厚度等符合规范。
（5）混凝土浇筑：混凝土搅拌均匀，采用分层浇筑，每层厚度不超过30cm，采用插入式振捣器振捣密实。
（6）养护：混凝土浇筑完成后，进行养护，确保强度达到设计要求。
（7）模板拆除：养护期满后，拆除模板，清理混凝土表面。
（8）涵洞回填：根据设计要求，进行涵洞回填，确保压实度达到要求。
2. 施工要点（1）基础施工：地基处理采用压实度不小于95%的碎石垫层，厚度不小于20cm。

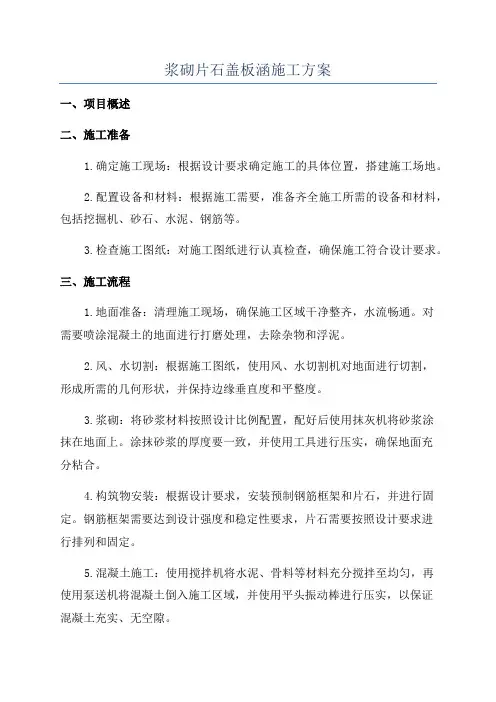

浆砌片石盖板涵施工方案
浆砌片石盖板涵施工方案一、项目概述二、施工准备1.确定施工现场：根据设计要求确定施工的具体位置，搭建施工场地。
2.配置设备和材料：根据施工需要，准备齐全施工所需的设备和材料，包括挖掘机、砂石、水泥、钢筋等。
3.检查施工图纸：对施工图纸进行认真检查，确保施工符合设计要求。
三、施工流程1.地面准备：清理施工现场，确保施工区域干净整齐，水流畅通。
对需要喷涂混凝土的地面进行打磨处理，去除杂物和浮泥。
2.风、水切割：根据施工图纸，使用风、水切割机对地面进行切割，形成所需的几何形状，并保持边缘垂直度和平整度。
3.浆砌：将砂浆材料按照设计比例配置，配好后使用抹灰机将砂浆涂抹在地面上。
涂抹砂浆的厚度要一致，并使用工具进行压实，确保地面充分粘合。
4.构筑物安装：根据设计要求，安装预制钢筋框架和片石，并进行固定。
钢筋框架需要达到设计强度和稳定性要求，片石需要按照设计要求进行排列和固定。
5.混凝土施工：使用搅拌机将水泥、骨料等材料充分搅拌至均匀，再使用泵送机将混凝土倒入施工区域，并使用平头振动棒进行压实，以保证混凝土充实、无空隙。
6.养护处理：混凝土浆砌片石盖板涵施工完成后，要对其进行养护处理。
施工现场进行喷水养护，保持施工区域湿润，以提高混凝土的强度和稳定性。
养护期间，严禁车辆和行人等重物经过。
四、安全措施1.施工前要对相关设备和材料进行检查和维护，确保施工的安全性和有效性。
2.施工现场要设立明显的安全警示标志，限制非施工人员进入施工区域。
3.施工期间人员要佩戴好相关的安全装备，并遵守相关的施工操作规范。
4.对挖掘机等大型机械操作人员进行专业培训，确保施工期间机械操作的安全性。
5.施工现场要保持整洁，杂物和积水等要及时清理，防止滑倒和其他意外事故的发生。
6.施工期间严禁酒后作业，以免影响施工人员的工作安全。
以上就是浆砌片石盖板涵施工的详细方案，施工过程中需严格按照设计图纸进行操作，保证施工质量和工期的要求。
同时，施工人员要高度重视安全，加强交流和协作，确保施工过程平稳、安全进行。
盖板涵工程施工方案(3篇)
第1篇一、工程概况盖板涵工程作为道路桥梁工程中重要的排水设施，其施工质量直接影响到道路的排水效果和使用寿命。
本工程位于XX道路，全长XX米，采用钢筋混凝土盖板涵结构，设计流量XX立方米/秒。
涵洞基础采用MU30浆砌片石，台身及盖板采用C30钢筋混凝土，防水层采用三毡二油。
二、施工准备1. 技术准备：熟悉设计图纸、规范和施工方案，组织施工人员进行技术交底，明确施工工艺和质量要求。
2. 材料准备：提前采购符合设计要求的钢筋、水泥、砂石、防水材料等，并做好检验工作。
3. 设备准备：准备挖掘机、装载机、混凝土搅拌运输车、泵车、振动棒、切割机等施工设备。
4. 人员准备：组织施工队伍，明确各岗位责任，进行安全教育和培训。
三、施工工艺1. 基础施工：（1）基础开挖：采用挖掘机开挖，人工清理基底，确保基底平整、无杂物。
（2）基础垫层：铺设C15混凝土垫层，厚度XX厘米，夯实密实。
（3）基础砌筑：采用MU30浆砌片石，砂浆强度等级M10，砌体饱满、垂直、平整。
2. 台身施工：（1）模板制作与安装：根据设计图纸制作模板，安装牢固，接缝严密。
（2）钢筋绑扎：按照设计要求绑扎钢筋，确保钢筋间距、保护层厚度符合规范。
（3）混凝土浇筑：采用泵车浇筑C30混凝土，分层浇筑，每层厚度不超过30厘米，振捣密实。
3. 盖板施工：（1）盖板预制：在预制场预制盖板，确保尺寸、形状、强度符合设计要求。
（2）盖板安装：将预制盖板吊装至台身顶部，调整水平度，焊接固定。
4. 防水层施工：（1）清理基层：将台身、盖板表面清理干净，无油污、杂物。
（2）铺设防水层：采用三毡二油防水材料，施工前先涂刷基层处理剂，然后依次铺设防水毡、涂刷防水涂料。
四、质量控制1. 材料检验：对所有材料进行检验，确保符合设计要求。
2. 施工过程控制：严格执行施工工艺和质量标准，加强过程检查，发现问题及时整改。
3. 隐蔽工程验收：基础、台身、盖板等隐蔽工程验收合格后方可进行下一道工序施工。
浆砌石盖板涵施工方案
浆砌石盖板涵施工方案浆砌石盖板涵施工方案一、施工前准备1. 施工前进行现场勘测，确定涵洞的设计尺寸和位置。
2. 将施工现场进行围栏固定，确保施工区域的安全。
3. 准备施工所需的材料和设备，包括浆砌石、水泥、砂子、水泥搅拌机、挖掘机等。
二、施工步骤1. 清理现场：清理施工现场，将现场内的杂物全部清除，确保施工场地干净整洁。
2. 挖掘基坑：根据涵洞的设计尺寸，在施工现场上挖掘出相应的基坑，确保基坑平整。
3. 基坑处理：在基坑底部铺设一层砂子，然后进行压实处理，以增强基坑的承重能力和稳定性。
4. 筑底板：将预制的石板按照设计要求进行拼接，并用水泥浆砌石进行固定，确保底板的平整和牢固。
5. 浆砌石墙体施工：将浆砌石按照设计要求进行拼砌，墙体应垂直、平整、均匀，采用水泥浆进行粘结。
6. 铺设盖板：将预制的石板按照设计要求进行铺设，用水泥浆进行固定，确保盖板的平整和牢固。
7. 联接处理：在浆砌石墙体和盖板之间进行联接处理，以增强整个涵洞的稳定性和承重能力。
8. 清理现场：完成施工后，对现场进行清理，将施工过程中产生的杂物全部清除，确保施工现场的整洁和安全。
三、注意事项1. 施工前需要进行详细的设计和勘测，确保施工的准确性和安全性。
2. 施工过程中，必须按照设计要求进行施工，避免出现施工错误导致工程质量问题。
3. 施工现场必须设立警示标志和围栏，确保施工现场的安全。
4. 施工现场必须有专人负责施工，确保施工的顺利进行。
5. 施工现场必须严格按照相关安全规定进行作业，确保施工的安全性。
6. 施工完成后，必须进行验收和检测，确保施工质量的合格。
以上是浆砌石盖板涵施工方案，希望对您有所帮助。
浆砌片石盖板涵施工方案
浆砌片石盖板涵施工方案在水利工程中，涵洞是一种重要的渡水结构，其施工质量直接影响到工程的使用寿命和安全性。
浆砌片石盖板涵是一种常见的涵洞形式，其施工不仅要求工艺精湛，而且需要合理的施工方案来确保施工质量。
下面将针对浆砌片石盖板涵的施工特点和要求，提出一套详细的施工方案，以确保施工进展顺利。
材料准备在浆砌片石盖板涵的施工中，主要需要准备的材料包括水泥、石子、砂子、钢筋等。
其中，水泥应选择符合国家标准的普通硅酸盐水泥，石子应选用表面光滑、无裂纹的鹅卵石或河砂石，砂子应符合建筑砂的要求，钢筋应选用优质的钢筋。
材料准备应提前进行，并按照现场需要进行现场调配。
施工工序第一步：基础处理1.浆砌片石盖板涵的基础应进行挖掘和夯实，确保基础平整牢固。
2.在基础上浇筑一层混凝土基础底板，保证基础的承载能力和稳定性。
第二步：砌体浆砌1.选用合适的石子和砂子进行配合，与水泥制成浆砌石浆，用于盖板和墙体的浆砌。
2.在基础底板上依据设计要求进行砌体浆砌，保证石块的贴合度和水泥浆的充实度。
3.注意浆砌时的石块摆放位置和间隙，确保砌体的整体稳定和密实。
第三步：盖板施工1.将预先制作好的盖板吊装到砌体顶部，保证盖板平整、坚固。
2.盖板和砌体之间采用水泥砂浆封缝，确保密封性和强度。
3.盖板表面可做防水处理，提高涵洞的防水性能。
第四步：钢筋加固1.在盖板和砌体连接处嵌入钢筋，加固整体结构，提高涵洞的承载能力。
2.钢筋应按照设计要求进行布置，焊接牢固，确保连接强度。
施工注意事项1.施工前应根据设计图纸确认各个部位的尺寸和结构，保证施工的准确性。
2.施工现场应保持整洁，材料摆放有序，避免造成安全隐患。
3.施工过程中应注意石块的质量，避免使用裂纹或损坏的石子。
4.施工结束后，对涵洞进行检查，确保施工质量符合要求。
以上是浆砌片石盖板涵的施工方案，通过严格按照施工方案进行施工，可以确保施工质量和涵洞的使用寿命。
在实际施工过程中，施工人员应密切配合，严格执行各项施工规范，确保施工顺利进行。

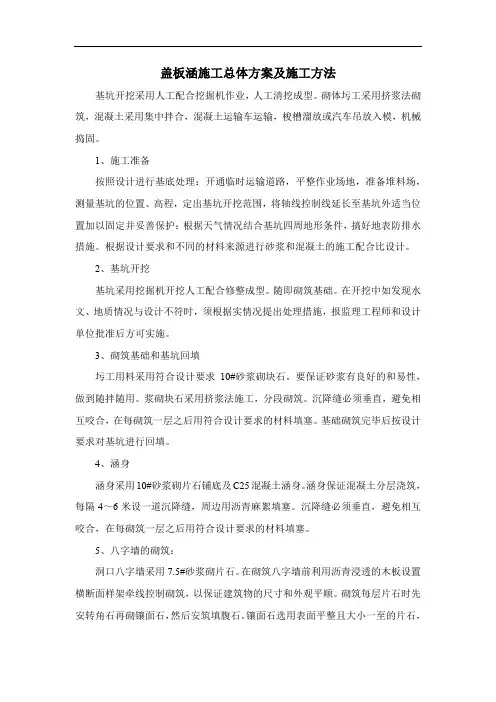

盖板涵施工总体方案及施工方法
盖板涵施工总体方案及施工方法基坑开挖采用人工配合挖掘机作业，人工清挖成型。
砌体圬工采用挤浆法砌筑，混凝土采用集中拌合，混凝土运输车运输，梭槽溜放或汽车吊放入模，机械捣固。
1、施工准备按照设计进行基底处理：开通临时运输道路，平整作业场地，准备堆料场，测量基坑的位置、高程，定出基坑开挖范围，将轴线控制线延长至基坑外适当位置加以固定并妥善保护：根据天气情况结合基坑四周地形条件，搞好地表防排水措施。
根据设计要求和不同的材料来源进行砂浆和混凝土的施工配合比设计。
2、基坑开挖基坑采用挖掘机开挖人工配合修整成型。
随即砌筑基础。
在开挖中如发现水文、地质情况与设计不符时，须根据实情况提出处理措施，报监理工程师和设计单位批准后方可实施。
3、砌筑基础和基坑回填圬工用料采用符合设计要求10#砂浆砌块石。
要保证砂浆有良好的和易性，做到随拌随用。
浆砌块石采用挤浆法施工，分段砌筑。
沉降缝必须垂直，避免相互咬合，在每砌筑一层之后用符合设计要求的材料填塞。
基础砌筑完毕后按设计要求对基坑进行回填。
4、涵身涵身采用10#砂浆砌片石铺底及C25混凝土涵身。
涵身保证混凝土分层浇筑，每隔4～6米设一道沉降缝，周边用沥青麻絮填塞。
沉降缝必须垂直，避免相互咬合，在每砌筑一层之后用符合设计要求的材料填塞。
5、八字墙的砌筑：洞口八字墙采用7.5#砂浆砌片石。
在砌筑八字墙前利用沥青浸透的木板设置横断面样架牵线控制砌筑，以保证建筑物的尺寸和外观平顺。
砌筑每层片石时先安转角石再砌镶面石，然后安筑填腹石。
镶面石选用表面平整且大小一至的片石，并稍加修整，砌筑方法仍采用挤浆法施工。
石块间互相交错，咬合密实，确保砂浆饱满、嵌缝料无空洞。
沉降缝端面垂直、整齐，并与基础沉降缝一致。
6、钢筋混凝土盖板：盖板在预制场集中预制后运到现场汽车吊安装，盖板与台墙间必须贴紧，安装完成后用水泥砂浆填塞。
7、铺设防水层：用作防水层的沥青在施工前要有材质检查的试验报告，符合设计和规范要求才能使用。
浆砌片石盖板涵施工方案
5、浆砌片石基础完成后，应及时进行验收，验收合格后立即进行基坑回填，基坑回填，基坑回填时应严格按照有关基坑回填的要求进行施工。
6、浆砌片石砌体尤其是基础，在浆砌基础完成初凝后，要及时进行洒水覆盖养身，养身时间7～14d，养身期间要避免碰撞、振动和承重，防止砌体因而破坏或片石散落。
三Hale Waihona Puke 台帽、盖板施工1、本路段盖板涵台帽采用C20素混凝土，盖板采用C30钢筋混凝土。
2、钢筋加工
a、钢筋进场后摆放需下垫上盖。
b、钢筋加工在平台上进行，严格按照图纸尺寸加工。人工在现场安装、绑扎。
c、钢筋接头优先采用搭接电弧焊，两根钢筋搭接端部预先折向一侧4°左右，使两接合钢筋轴线一致。接头双面焊缝的长度不小于5d，单面焊缝的长度不小于10d（d为钢筋直径）。焊缝须达到饱满，焊完后焊渣敲除干净。受力钢筋接头设置在内力较小处，并错开布置，对于焊接接头，接头长度区段内，同一根刚筋不得有两个接头，配置在接头长度区段内的受力钢筋，其接头的截面面积占总截面面积不大于50%。
3、基础开挖完成后，通知试验室及时进行基底实际承载力试验。达到容许承载力要求时，由压路机进行基底碾压，之后进行下一道工序。基底换填材料采用压路机分层碾压夯实。
二、基础、台身施工
1、本路段涵洞基础、台身均采用M10浆砌片石。台身放坡1:0.35。
2、原材料
a、石料质地坚硬，不易风化、无裂纹，表面的污渍予以清除。
d、在混凝土浇筑至设计标高后，将其顶面用抹刀抹平，待混凝土缩水后就进行第二次赶光、抹面，保证混凝土表面平整、光滑、一致。
e、混凝土到达终凝时间时，就要对其覆盖草袋或土工布进行浇水保湿养护。养护时间为7～14天。
浆砌片石盖板涵施工方案
c、片石强度等级符合设计要求。
d、水泥选用符合现行国家标准的普通硅酸盐水泥。
e、细骨料采用坚硬耐久、粒径在5mm以下的天然沙.
3、施工方法
a、浆砌基础时,基底为岩层或砼时应将其表面清洗、湿润，再坐浆砌筑；为土质时，直接坐浆砌筑，要求坐浆。
b、较大的片石应用于下层，安砌时应选取形状及尺寸较为合适的片石，尖锐突出部分应敲除.竖缝较宽时，应在砂浆中塞以小石块，不得在片石下面用高于砂浆砌缝的小石片支垫。
c、砂浆采用搅拌机拌制，现场应有砂浆配合比及磅秤.水泥堆放距离地面要保持一定高度，防止因雨水或潮湿造成水泥浪费。
d、片石不得自基坑上方自然落入基坑内,应有限制的运入基坑，或人工搬运。
五、本技术交底未尽事宜,按照国家有关设计规范执行，不能确定处，请与现场管理员联系.
会签栏
参加单位(部门、班组）
参加人员
d、在混凝土浇筑至设计标高后，将其顶面用抹刀抹平,待混凝土缩水后就进行第二次赶光、抹面，保证混凝土表面平整、光滑、一致。
e、混凝土到达终凝时间时,就要对其覆盖草袋或土工布进行浇水保湿养护。养护时间为7~14天。
四、台背两侧回填中粗砂，回填必须待砂浆达到设计强度70%以上时开始回填，要求分层夯实,不得采用大型机械推土超厚压实法，并须在盖板涵两侧对称进行,密实度要求达到94%.
4、顺涵洞方向每10米左右设置一道变形缝，缝宽2cm,自墙顶做到基础,内用水泥砂浆填塞后用沥青填塞。
5、浆砌片石基础完成后,应及时进行验收，验收合格后立即进行基坑回填，基坑回填，基坑回填时应严格按照有关基坑回填的要求进行施工。
6、浆砌片石砌体尤其是基础，在浆砌基础完成初凝后，要及时进行洒水覆盖养身，养身时间7~14d，养身期间要避免碰撞、振动和承重，防止砌体因而破坏或片石散落。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浆砌盖板涵施工方案
一、项目背景
浆砌盖板涵是一种常见的水工建筑物，广泛应用于道路和铁路等工程中。
它的作用是引导和控制水流，确保水流顺畅，同时保护桥梁和路面等设施不受水流侵害。
本文档将详细介绍浆砌盖板涵的施工方案。
二、施工准备
在正式开展浆砌盖板涵的施工前，需要进行准备工作，包括人员、设备和材料的准备。
2.1 人员准备
施工人员应具备相应的资质和经验，如砌筑工、混凝土搅拌工、浇注工等。
同时，施工队伍应包括项目经理、质检员和安全员等，以确保施工的质量和安全。
2.2 设备准备
施工所需的设备包括混凝土搅拌机、砌筑模板、浇注模板、吊车等。
这些设备应事先调试和检查，确保其正常运行，并妥善存放在施工现场。
2.3 材料准备
所需材料包括水泥、砂子、石子、钢筋等。
这些材料应符合国家标准，并保持质量合格证明。
在施工前，需要对材料进行检验和清点，以确保施工的质量和安全。
三、施工流程
浆砌盖板涵的施工主要包括基础处理、浆砌盖板涵的砌筑和浇注，具体流程如下：
3.1 基础处理
在施工前，需要对基础进行处理。
首先，清理基础表面的杂物和积水，确保基础表面干燥和清洁。
然后，在基础表面涂抹一层防水材料，以提高基础的抗渗能力和耐久性。
3.2 盖板砌筑
第一步，按照设计要求，搭建砌筑模板，确保模板的水平和垂直度。
第二步，按照设计图纸和标高要求，用水泥砂浆和砖石进行砌筑。
注意在砌筑过程中要控制好砌筑的厚度和坡度，以确保盖板的承载能力和排水性能。
第三步，根据设计要求，在砌筑过程中设置钢筋，以增加盖板的强度和稳定性。
3.3 浇注
在盖板砌筑完成后，进行浇注工作。
首先，准备好混凝土搅拌机，并将水泥、砂子、石子等按一定比例放入搅拌机中进行搅拌。
然后，将搅拌好的混凝土从混凝土搅拌机中倒入浇注模板中，注意在浇注过程中要均匀、连续地倒入混凝土，以确保盖板的整体性和充实度。
最后，用振动器对浇注后的混凝土进行振捣，以提高混凝土的密实性和强度。
四、施工质量控制
为确保浆砌盖板涵的施工质量，需要进行质量控制。
具体控制措施如下：
1.在施工过程中，应严格按照设计要求和施工规范进行施工，遵守相关的施工工艺和技术规程。
2.在施工前，对所用材料进行检验，确保材料的质量合格。
3.在施工过程中，设立专门的质检部门和质检人员，对施工质量进行检查和监督。
4.施工现场应设有安全防护设施，施工人员应佩戴个人防护装备，确保施工安全。
5.施工完成后，进行验收，对施工质量进行评估和检查，确保施工质量符合设计要求和相关标准。
五、施工安全措施
为确保施工的安全性，需要采取一系列安全措施，包括：
1.制定详细的施工安全操作规程，并进行培训和宣传，确保施工人员熟悉并遵守安全操作规程。
2.施工现场应设置明显的安全标志和警示标志，提醒施工人员和外来人员注意安全。
3.在施工现场设立安全防护设施，如安全网、警示线等，确保施工现场的安全。
4.进行定期的安全检查和隐患排查，及时发现和处理安全隐患。
5.定期组织安全教育和培训，提高施工人员的安全意识和技能。
六、总结
浆砌盖板涵是一项重要的水工建筑工程，它在道路和铁路等工程中起到重要的引导和控制水流的作用。
通过严格按照施工方案和相关标准进行施工，采取质量控制和安全措施，可以确保浆砌盖板涵的施工质量和安全性，从而保障工程的可靠性和持久性。
